Cuando un envío de 2 tubos de acero inoxidable pedidos como Schedule 40 llega etiquetado como Schedule 10, el riesgo para la integridad estructural, resistencia a la corrosión y cumplimiento del proyecto aumenta inmediatamente, especialmente para aplicaciones que requieren tubos de acero inoxidable 316 o tubos de acero inoxidable sin costura. Como fabricante confiable de tubos de acero inoxidable y proveedor de acero estructural, Hongteng Fengda enfatiza la verificación in situ antes de la aceptación: revise los informes de prueba de fábrica (MTR), mida el espesor de la pared con herramientas calibradas, confirme el grado del material (por ejemplo, tubo de acero inoxidable 316L frente al 316 estándar) y consulte los estándares ASTM/EN. Esto aplica igualmente si está comprando tubos de acero inoxidable para procesamiento químico, techado (techos ligeros de acero) o estructuras industriales. Evite costosos retrasos: verifique primero.

Por qué la discrepancia en el Schedule es un riesgo crítico de aceptación

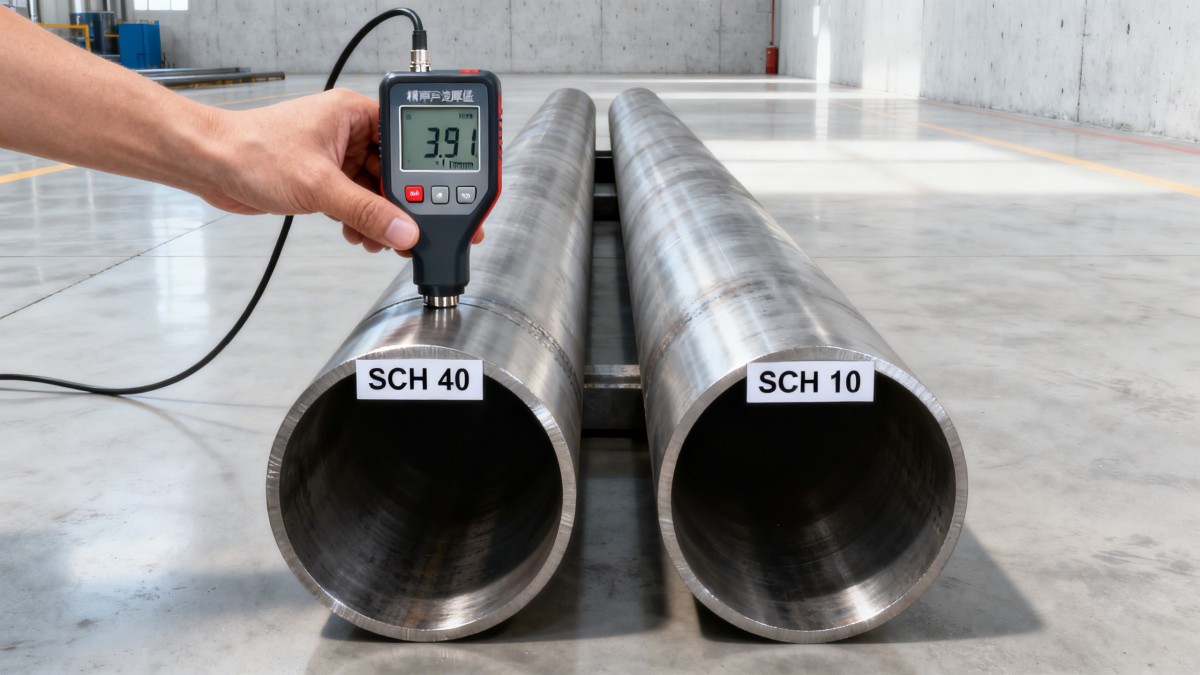

Un tubo de acero inoxidable Schedule 40 (por ejemplo, 2" OD) tiene un espesor de pared nominal de 3.91 mm, mientras que el Schedule 10 del mismo tamaño mide solo 2.77 mm, una reducción del 29% en el espesor de la pared. Esa diferencia se traduce directamente en una clasificación de presión aproximadamente un 42% menor y una capacidad de carga significativamente reducida. Para aplicaciones críticas como tuberías marinas, salas limpias farmacéuticas o sistemas de escape de alta temperatura, esta desviación puede violar los requisitos de tuberías de proceso ASME B31.3 o los códigos de diseño EN 10217-7.

Desde el punto de vista de la adquisición, los Schedules no coincidentes generan 3-5 días hábiles de retención por inspección, nuevas pruebas y posible rechazo, lo que suma entre $8,500 y $22,000 en costos de retraso del proyecto por incidente (según estimaciones promedio de mano de obra de ingeniería y tiempo de inactividad en empresas EPC medianas de Norteamérica). Peor aún, si se acepta sin verificación, introduce una responsabilidad latente durante la puesta en marcha o una auditoría de terceros.

El protocolo de control de calidad de Hongteng Fengda exige una verificación de Schedule en dos etapas: muestreo dimensional previo al envío (según ISO 2859-1 Nivel II AQL 1.0) y reconciliación completa de MTR por lote. Esto evita el etiquetado incorrecto en origen, pero la responsabilidad final recae en el receptor.

Protocolo de verificación in situ en 5 pasos antes de la aceptación

Siga esta lista de comprobación probada en campo antes de firmar los documentos de entrega. Todos los pasos se pueden completar en 90 minutos utilizando equipos portátiles comúnmente disponibles en sitios de construcción o fabricación.

• Paso 1: Verifique cruzadamente la etiqueta de envío, la lista de empaque y la orden de compra: confirme el tamaño nominal (por ejemplo, 2" NPS), el Schedule (SCH 40), el grado del material (por ejemplo, ASTM A312 TP316L) y el número de lote.

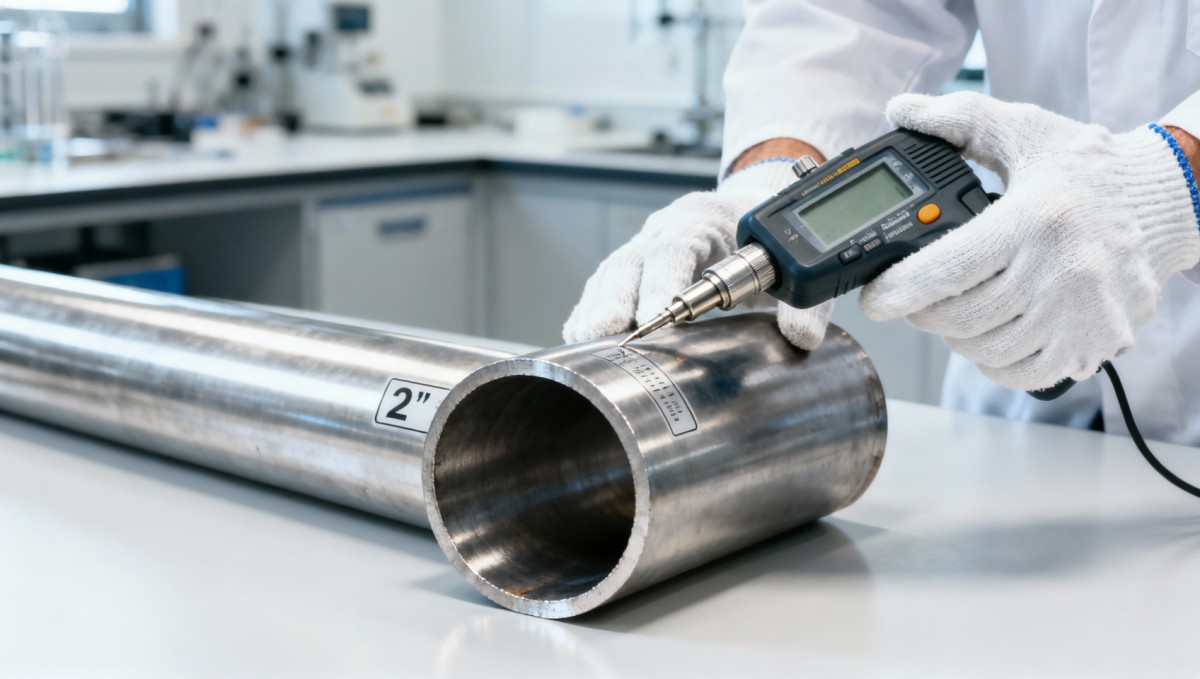

• Paso 2: Seleccione al azar ≥3 tubos de diferentes paquetes; use un medidor de espesor ultrasónico (calibrado a ±0.05 mm) para medir el espesor de la pared en 4 cuadrantes por tubo, en 3 ubicaciones a lo largo de la longitud (inicio/medio/final).
• Paso 3: Confirme que el espesor medido real esté dentro de las tolerancias ASTM A999: ±12.5% para tubos acabados en caliente, ±10% para tubos acabados en frío.
• Paso 4: Escanee el código QR o solicite el MTR digital al proveedor: valide que la química reportada, la resistencia a la tracción (≥515 MPa para 316L) y la prueba de corrosión intergranular (ASTM A262 Práctica E) coincidan con la muestra física.
• Paso 5: Registre todos los datos en su registro de QA con marca de tiempo, nombre del inspector, ID de la herramienta y evidencia fotográfica: requerido para la trazabilidad según la cláusula 8.6 de ISO 9001:2015.

Tabla de referencia de comparación de Schedules (Tubo de acero inoxidable 2" NPS)

Use esta tabla para evaluar rápidamente los umbrales de tolerancia y las implicaciones de rendimiento. Los valores cumplen con ASTM A312/A999 y ASME B36.19M.

Nota: Si el espesor medido promedio es ≤3.3 mm en las muestras, rechace inmediatamente: esto excede la tolerancia negativa permitida e indica un Schedule incorrecto o un adelgazamiento posterior a la producción. Vuelva a probar en un laboratorio certificado si surge una disputa.

Cómo se relacionan las especificaciones del acero estructural con la integridad de las tuberías

Aunque las tuberías y los componentes estructurales cumplen funciones distintas, su alineación de especificaciones es esencial para sistemas integrados, especialmente en fabricación modular, plataformas marinas o modernización de plantas. Por ejemplo, cuando un tubo de acero inoxidable se conecta a soportes de Viga en H que transportan ductos de HVAC o líneas de proceso, una resistencia a la corrosión o coeficientes de expansión térmica no coincidentes causan fatiga prematura en las uniones.

Hongteng Fengda suministra tanto vigas H ASTM A572 Grado 50 como tubos ASTM A312 TP316L bajo protocolos unificados de QA. Nuestros ingenieros validan rutinariamente la estabilidad dimensional (por ejemplo, expansión térmica δL = α·L·ΔT) en ensamblajes de materiales mixtos, garantizando confiabilidad a largo plazo donde las vigas de acero al carbono se conectan con tuberías de acero inoxidable.

Este enfoque integrado reduce la sobrecarga de coordinación hasta en un 40% en comparación con la compra de tuberías y elementos estructurales a proveedores separados, una ventaja clave para contratistas EPC que gestionan cadenas de suministro de múltiples niveles en el Sudeste Asiático y Medio Oriente.

Por qué asociarse con Hongteng Fengda para soluciones estructurales y de tuberías verificadas

Como fabricante y exportador de acero estructural con sede en China que sirve a mercados globales desde 2008, Hongteng Fengda integra la verificación en cada etapa, no solo como un punto de control, sino como una salvaguarda colaborativa. Ofrecemos:

• Certificación dimensional previa al envío: Informes de espesor ultrasónico verificados por terceros emitidos 72 horas antes de la carga, accesibles a través de un portal seguro.
• Trazabilidad por lote: Mapeo del número de lote al MTR, certificados de materia prima (EN 10204 3.1) y registros de calificación de procedimientos de soldadura (WPQR).
• Soporte técnico bajo demanda: Nuestros ingenieros de aplicaciones ayudan con referencias cruzadas ASTM/EN, recálculos de clasificación de presión y validación de diseños de unión, sin costo para compradores calificados.
• Coordinación logística flexible: Envíos consolidados de secciones estructurales (por ejemplo, Viga en H) y tuberías de acero inoxidable con documentación sincronizada, reduciendo el tiempo de despacho en puerto en 2-4 días hábiles.

Ya sea que esté verificando un solo envío de 2 tubos de acero inoxidable o planificando un paquete estructural multicontenedor para una planta industrial en Texas o Riad, nuestro equipo brinda claridad accionable, no solo papeleo de cumplimiento. Contáctenos hoy para solicitar una lista de verificación personalizada, una plantilla de revisión de MTR o una evaluación de compatibilidad de Schedule para su próximo pedido.
