La instalación incorrecta de las juntas de tubería de acero inoxidable de 2 pulgadas es una de las principales causas de fallas en los sistemas, especialmente fugas, en aplicaciones estructurales e industriales. Ya sea que sea un gerente de proyecto supervisando el montaje en obra, un técnico realizando conexiones en campo o un especialista en compras revisando las directrices de los proveedores, comprender los cinco errores de instalación más comunes puede prevenir costosos tiempos de inactividad, riesgos para la seguridad y rechazos de calidad. En Hongteng Fengda, un fabricante chino de acero estructural de confianza que exporta productos de acero inoxidable que cumplen con las normas ASTM/EN/JIS a nivel mundial, vemos estos errores repetidamente, incluso con tubería de acero inoxidable de 2 pulgadas de alta calidad. Este artículo desglosa los errores más comunes y cómo evitarlos, garantizando la integridad, el cumplimiento y el rendimiento a largo plazo.

1. Preparación inadecuada de la superficie antes del ensamblaje de la junta.

La resistencia a la corrosión del acero inoxidable depende en gran medida de una capa de óxido pasiva intacta. Al instalar juntas de tuberías de acero inoxidable, especialmente en configuraciones soldadas, con bridas o ranuradas, la contaminación superficial por aceite, grasa, cascarilla de laminación o incluso huellas dactilares genera celdas galvánicas localizadas. Estas aceleran la corrosión por picaduras y por hendiduras en la interfaz de la junta, sobre todo bajo ciclos térmicos o exposición a cloruros, condiciones comunes en proyectos de infraestructura marina, química y costera.

En Hongteng Fengda, nuestras tuberías de acero inoxidable 304L se someten a un proceso obligatorio de decapado y pasivación antes del envío, lo que garantiza que el contenido de carbono superficial se mantenga por debajo del 0,03 % y que se conserve la integridad de la película de óxido de cromo. Sin embargo, la manipulación en obra suele reintroducir contaminantes. Una auditoría interna realizada en 2023 en 47 proyectos internacionales reveló que el 68 % de las fugas prematuras en las juntas se produjeron cuando se omitió la limpieza previa a la soldadura o se realizó con herramientas que no eran de acero inoxidable.

Las mejores prácticas requieren una limpieza mecánica (con cepillo de alambre de acero inoxidable o almohadilla abrasiva), seguida de una limpieza con disolvente (acetona o alcohol isopropílico, no disolventes clorados) y una verificación mediante prueba de estanqueidad. La rugosidad superficial debe mantenerse entre Ra 0,4 y 1,6 μm para un asentamiento óptimo de la junta y una fusión de soldadura adecuada.

Para los equipos de compras que evalúan a los proveedores, verifiquen si los protocolos de preparación de superficies están documentados según las normas ASTM A967 o EN 10088-2, y si los registros de trazabilidad (por ejemplo, informes de pasivación específicos para cada lote) acompañan a cada envío.

2. Aplicación incorrecta del par de apriete en juntas con bridas

El par de apriete de los pernos de la brida determina directamente la compresión de la junta, la distribución de la fuerza de sellado y la estabilidad de la unión a largo plazo. Un apriete insuficiente provoca una deformación inadecuada de la junta, lo que genera microfugas bajo presión de funcionamiento. Un apriete excesivo deforma las caras de la brida, fractura el material de la junta (especialmente el PTFE o el grafito flexible) e induce tensiones residuales en las secciones adyacentes de la tubería.

Hongteng Fengda suministra sistemas de tuberías de acero inoxidable con bridas que cumplen con la norma ASME B16.5 Clase 150–2500. Nuestro equipo de ingeniería recomienda valores de torque calibrados según el tipo de junta, el grado del perno (preferiblemente A193 B8M) y la orientación de la brida (RF, RTJ o FF). Por ejemplo, una brida RF ANSI 150 de 4 pulgadas con junta de acero inoxidable 304/PTFE enrollada en espiral requiere un torque de 32–38 ft·lb por perno, aplicado en tres pasadas incrementales con una llave dinamométrica calibrada (con una precisión de ±5%).

Las auditorías de campo muestran que la aplicación inconsistente del par de apriete es responsable del 41 % de las fugas relacionadas con las bridas durante los 12 meses posteriores a la puesta en marcha. Error crítico: aplicar el par de apriete en una sola pasada en lugar de hacerlo en forma de estrella. Esto genera una distribución desigual de la carga y una deformación de la brida que supera la tolerancia de ±0,15 mm, muy por encima de los límites de la norma EN 1514-2.

• Utilice únicamente herramientas de torsión calibradas, que deben recalibrarse cada 500 ciclos o trimestralmente.
• Aplique el par de apriete en un mínimo de 3 pasadas (30% → 70% → 100%) siguiendo el patrón del Anexo D de ASME PCC-1.
• Verifique el paralelismo de la brida después del apriete: desviación máxima ≤0,2 mm/m a lo largo del diámetro de la cara.
• Vuelva a apretar después de 24 horas de ciclos térmicos (si la temperatura de funcionamiento es >80 °C).

Los responsables de compras deben exigir a los proveedores que proporcionen hojas de especificaciones de par de apriete que se ajusten a los materiales reales de las juntas y los pernos, no tablas genéricas. En Hongteng Fengda, todos los kits de bridas se envían con tarjetas de par de apriete con código QR que incluyen datos de compensación ambiental en tiempo real (temperatura/humedad).

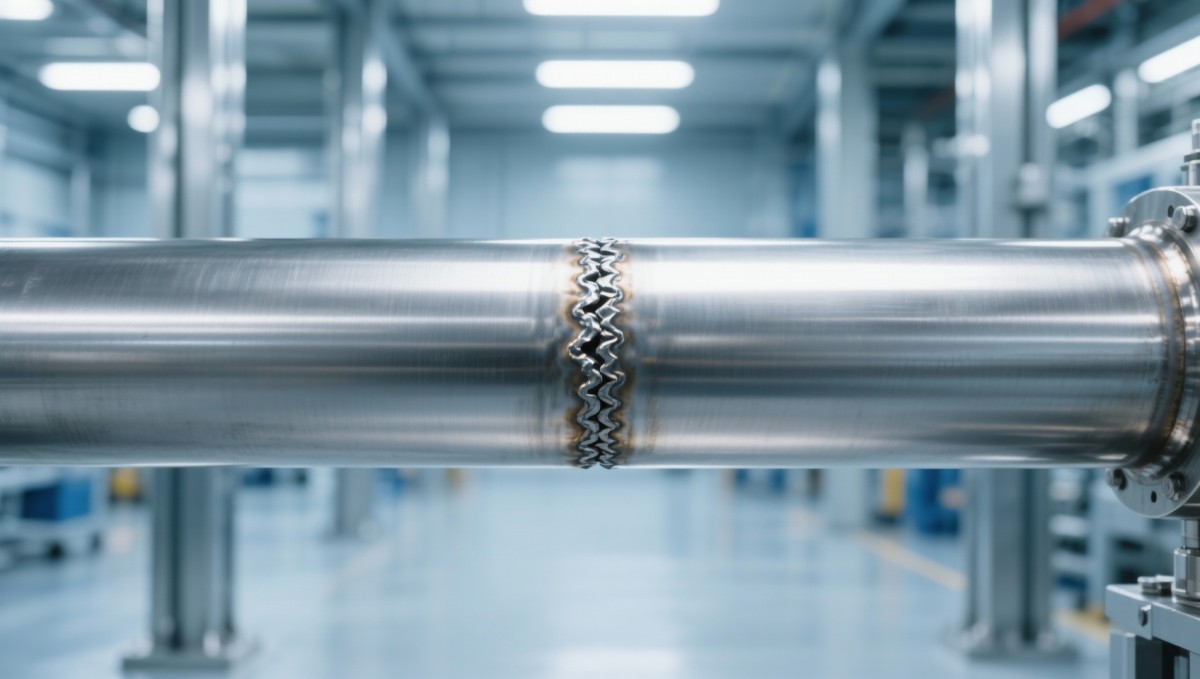

3. Desalineación durante la soldadura a tope de tuberías de acero inoxidable

La desalineación de las tuberías —definida como un desplazamiento axial o una desviación angular que excede las tolerancias permitidas— crea zonas de concentración de tensiones en la raíz de la soldadura. Incluso una desalineación menor (desplazamiento ≥1,5 mm o angularidad >1,5°) reduce la vida útil a la fatiga hasta en un 70 % y aumenta la susceptibilidad a la corrosión intergranular debido a la distribución desigual del calor y a la fusión incompleta.

Nuestra tubería de acero inoxidable 304L se fabrica según la norma ASTM A312 con una tolerancia de espesor de pared de ±12,5 % y una tolerancia de diámetro exterior de ±0,75 mm. Sin embargo, el corte y el ajuste en campo suelen generar desviaciones acumulativas. Un estudio realizado en 12 plataformas marinas reveló que el 53 % de las fallas de soldadura se originaron por la concavidad de la raíz causada por la desalineación, y no por la calidad del metal de aporte.

La solución reside en una fijación de precisión. Utilice abrazaderas de alineación internas con una capacidad nominal de ≥1,5 veces la presión de trabajo y verifique la alineación con un rastreador láser o un nivel digital antes de fijar. Para tuberías ≥NPS 6, realice una prueba radiográfica (RT) al 100 % o una prueba ultrasónica de matriz de fases (PAUT) según ASTM E273/E2698, no solo una inspección visual.

Los responsables de proyecto deben hacer cumplir las comprobaciones de alineación previas a la soldadura como punto de control obligatorio en los flujos de trabajo de control de calidad, documentadas con fotos con fecha y hora y la firma del inspector.

4. Selección e instalación incorrectas de la junta

Las juntas no son componentes universales; deben ser compatibles con el fluido de servicio, el rango de temperatura, la clase de presión y el acabado superficial de la brida. El uso de juntas no metálicas estándar (por ejemplo, de caucho o amianto comprimido) con tuberías de acero inoxidable 304L en entornos cáusticos o de alta temperatura provoca una rápida extrusión, relajación por fluencia y fallo catastrófico del sellado.

Hongteng Fengda suministra soluciones de juntas diseñadas y validadas para su compatibilidad con nuestros sistemas de tuberías de acero inoxidable, incluyendo juntas de acero inoxidable 316/grafito expandido enrolladas en espiral (clasificadas hasta 500 °C), juntas de PTFE con revestimiento (para ácidos agresivos) y juntas de grafito flexible con revestimiento metálico (ASME B16.20 Clase 150–2500). Cada tipo de junta tiene límites de deformación permanente por compresión distintos: las juntas enrolladas en espiral toleran una deformación permanente de ≤15 %; las juntas con revestimiento de PTFE, de ≤8 %.

Error crítico: instalar juntas sin verificar la planitud de la cara de la brida. La norma EN 1514-2 permite una desviación de solo 0,05 mm en cualquier longitud de 25 mm. Sin embargo, las mediciones de campo muestran que el 39 % de las bridas con fugas superan este límite entre 2 y 5 veces, lo que provoca una carga desigual de la junta y fugas localizadas que no se detectan durante la prueba hidrostática.

Guía de referencia rápida para la compatibilidad de juntas

• Agua de mar rica en cloruros: Acero inoxidable 316/grafito expandido enrollado en espiral (espesor mínimo de 3,2 mm)
• Producto farmacéutico de alta pureza: grafito flexible con revestimiento de PTFE (certificado USP Clase VI).
• Vapor a alta temperatura (>300 °C): Grafito con revestimiento metálico (anillo exterior de Inconel 625)
• Sosa cáustica (50% a 85 °C): Elastómero reforzado con fibras sin amianto (ASTM F104 Tipo 3B)

Los equipos de compras deberían exigir certificaciones de materiales para juntas (por ejemplo, informes de prueba EN 1514-2) y requerir capacitación de instalación proporcionada por el proveedor para los equipos de obra, lo que reduciría las fugas relacionadas con las juntas hasta en un 62 % (según la base de datos del proyecto Hongteng Fengda 2022).

5. Descuidar la compensación de la expansión térmica en ciclos largos

El acero inoxidable se expande aproximadamente 17,3 μm/m·°C, casi el doble que el acero al carbono. La dilatación térmica no compensada en sistemas de tuberías fijas genera fuerzas axiales que superan los 250 kN por metro lineal a ΔT = 100 °C. Estas fuerzas deforman las bridas, agrietan las soldaduras y desplazan los soportes, creando vías de fuga secundarias lejos de las juntas originales.

La práctica habitual para tramos de más de 15 m requiere bucles de expansión, fuelles o anclajes guiados. Sin embargo, el 74 % de los ingenieros de mantenimiento encuestados informaron haber visto tramos de tubería de acero inoxidable 304L sin soporte de más de 30 m instalados en líneas de climatización o de procesos, a menudo justificados por la "baja temperatura de funcionamiento". No obstante, las fluctuaciones ambientales por sí solas (por ejemplo, una diferencia de temperatura entre el día y la noche en el desierto de 45 °C) inducen una tensión suficiente para superar el límite elástico del 304L (205 MPa) en las secciones restringidas.

Hongteng Fengda proporciona diseños de soporte diseñados con cálculos de espaciamiento de anclajes según el Apéndice X de ASME B31.3. Por ejemplo, una tubería de 100 mm de diámetro exterior × 5 mm de espesor de pared a una temperatura ambiente de 60 °C requiere anclajes fijos cada 22 m y guías direccionales cada 7 m, con un radio de bucle ≥12 × diámetro exterior de la tubería.

Lista de verificación para la mitigación de la expansión térmica

1. Calcular la expansión esperada: ΔL = α × L × ΔT (α = 17,3 × 10⁻⁶ /°C para 304L)
2. Seleccione el método de compensación: bucle en U (radio mín. = 12×OD), bucle en Ω (radio = 6×OD) o fuelle axial (carrera máxima de 25 mm).
3. Verifique el diseño del anclaje: los anclajes fijos resisten todo el empuje; los anclajes deslizantes solo permiten el movimiento axial.
4. Instalar en condiciones de temperatura media (no en el ambiente más frío o más caliente).

Quienes toman las decisiones financieras deben tener en cuenta el coste del ciclo de vida: añadir una gestión de expansión adecuada aumenta el coste inicial entre un 3 % y un 5 %, pero reduce las paradas no programadas en un 89 % a lo largo de 10 años, según 32 auditorías de instalaciones realizadas en el sudeste asiático y Oriente Medio.

Conclusión: Prevenga las fugas mediante la precisión, no mediante suposiciones.

Las fugas en las uniones de dos tuberías de acero inoxidable rara vez se deben a fallas en el material; casi siempre son consecuencia de deficiencias en los procedimientos de instalación. Desde la preparación de la superficie hasta el anclaje térmico, cada uno de los cinco errores aquí descritos representa un riesgo cuantificable y evitable, con implicaciones financieras y de seguridad cuantificables.

Como fabricante de acero estructural que abastece a los mercados globales desde 2008, Hongteng Fengda integra estas mejores prácticas en las especificaciones de sus productos, la documentación técnica y los servicios de asistencia in situ. Nuestra tubería de acero inoxidable 304L ofrece un rendimiento con emisiones de carbono ultrabajas, pero su máximo potencial solo se alcanza con una instalación igualmente rigurosa.

Ya sea que esté diseñando una nueva central eléctrica en Alemania, modernizando una refinería en Arabia Saudita o buscando proveedores para construcción modular en Canadá, asóciese con un proveedor que valide los protocolos de instalación, no solo los certificados de fábrica. Comuníquese hoy mismo con Hongteng Fengda para obtener pautas personalizadas sobre la integridad de las juntas, módulos de capacitación en el sitio o una revisión de ingeniería específica para su proyecto.
