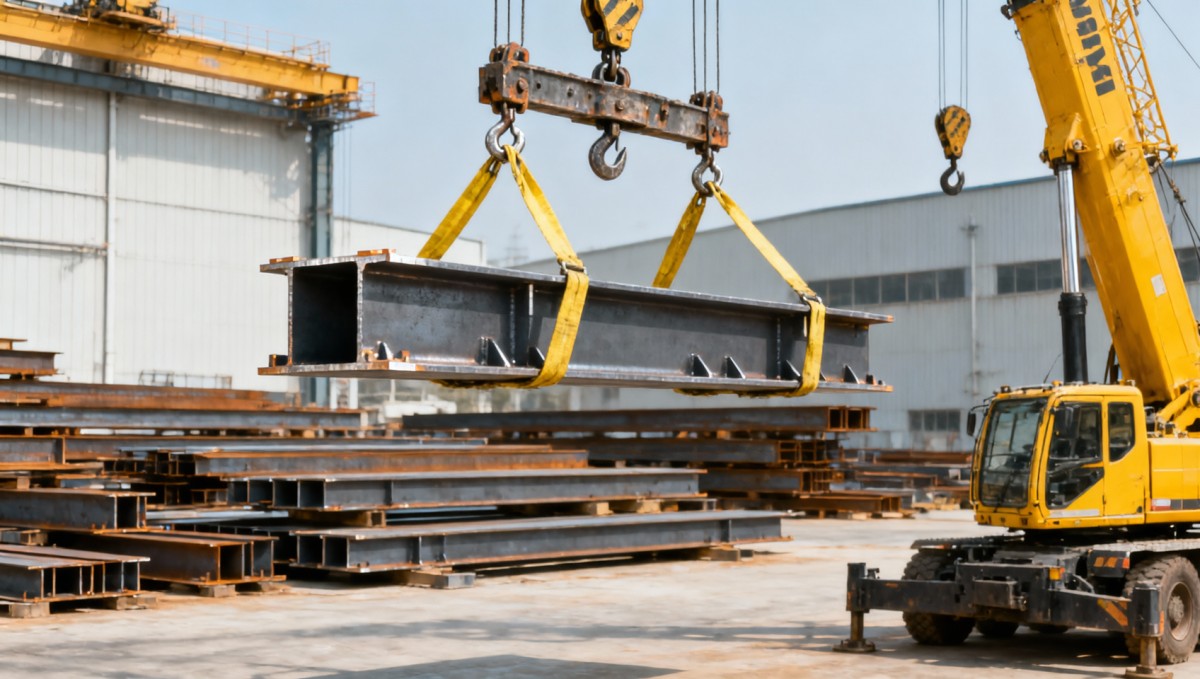

Sí, una tabla de pesos de vigas H puede mejorar las estimaciones de elevación con grúa, pero solo cuando se utiliza como referencia de planificación y no como el peso final de elevación. Para los responsables de control de calidad y seguridad, la tabla es valiosa porque proporciona al equipo un punto de partida rápido y trazable para comprobar si la grúa, los aparejos y el método de elevación propuestos se encuentran dentro de un rango razonable antes de mover la viga.

Su limitación es igualmente importante: una tabla normalmente representa la masa nominal por metro de una sección estándar. Una elevación con grúa se rige por la carga real en el gancho, la capacidad de la grúa al radio de trabajo, la configuración de los aparejos, el centro de gravedad de la viga y las condiciones del sitio. Un valor correcto de la tabla puede aun así conducir a una elevación insegura si se ignoran esas cargas o restricciones adicionales.

Qué mejora la tabla en una estimación de elevación

Antes de emitir un plan de elevación, el equipo necesita una estimación justificable de lo que se va a izar. Las marcas en una viga pueden identificar su designación, pero no siempre indican su peso total después del corte, taladrado, soldadura, recubrimiento o montaje. Una tabla de pesos convierte la designación de la sección en una masa lineal nominal, lo que permite calcular un peso preliminar de la viga:

Masa estimada de la viga = masa nominal por metro x longitud real de la viga

Esa estimación ayuda al personal de seguridad y calidad a realizar varias comprobaciones iniciales:

• Si la grúa seleccionada tiene capacidad suficiente para el radio previsto y la configuración de pluma.
• Si las eslingas, grilletes, ganchos, vigas separadoras, orejetas de elevación y otros equipos bajo gancho están dimensionados para la carga suspendida total.
• Si los puntos de elevación planificados son adecuados para la longitud del elemento y la deflexión prevista.
• Si la secuencia de entrega y el método de descarga son compatibles con el equipo disponible en el sitio.
• Si la lista de empaque, el plano de fabricación o el registro de carga de un proveedor contiene una cifra de peso que parece no coincidir con la sección suministrada.

El beneficio es rapidez con rigor. Una tabla facilita identificar una viga que es considerablemente más pesada de lo supuesto antes de que llegue al gancho. También proporciona al revisor del plan de elevación una secuencia de cálculo sencilla para examinar, en lugar de depender de una valoración visual del tamaño de un elemento.

Cuándo el peso nominal de la sección deja de ser suficiente

Una tabla de pesos de vigas H suele basarse en una forma y dimensiones definidas. Solo resulta útil cuando la designación de la viga se identifica correctamente y se comprende la norma pertinente. Las secciones descritas como vigas H, vigas de ala ancha, vigas universales o secciones HE pueden tener perfiles de aspecto similar, pero diferentes dimensiones y masas según ASTM, EN, JIS, GB u otras normas.

Por tanto, el primer control consiste en hacer coincidir la tabla con la norma de la sección pedida y recibida. No seleccione un peso solo porque la altura nominal parezca similar. Compare la designación de la viga, el ancho de ala, el espesor del alma, el espesor del ala y la masa unitaria especificada con el certificado de laminación, la especificación de compra o el plano de fabricación aprobado, cuando estén disponibles.

A continuación, distinga el elemento en bruto del artículo que realmente se va a elevar. La fabricación puede modificar la masa en ambas direcciones. Los extremos recortados, entalladuras, ranuras, orificios y material eliminado la reducen. Las placas de extremo, rigidizadores, placas de empalme, soportes, metal de soldadura, orejetas de elevación fijadas, recubrimiento protector, accesorios agrupados y componentes temporales de manipulación la aumentan. Para un único accesorio ligero, la diferencia puede tener poco efecto en la selección de la grúa; para un conjunto fabricado o una elevación cercana al límite de capacidad, puede ser decisiva.

Por ello, una estimación práctica de elevación debe separar la viga del conjunto de elevación:

La capacidad de la grúa no es un único número

Un error habitual de planificación es comparar el peso calculado de la viga con la capacidad nominal principal de la grúa. Esa comparación es incompleta. La capacidad de la grúa cambia según la longitud de la pluma, el radio de trabajo, la disposición de los estabilizadores, la posición de giro, la configuración y la tabla de carga aplicable. Una grúa que puede elevar la viga cerca de sí misma puede no tener la misma capacidad en el radio real de colocación.

Por esta razón, la carga suspendida total estimada debe comprobarse frente a la línea de capacidad correcta para la condición de elevación prevista. El cálculo debe incluir todos los elementos transportados bajo el gancho, no solo la viga H. Cuando la elevación prevista se aproxima a la capacidad pertinente de la tabla, un cálculo de peso nominal de la sección no debe ser la base final para la aprobación. Puede requerirse un peso de fabricación más preciso, un peso físico verificado o una disposición de elevación revisada.

Los responsables de seguridad también deben considerar aspectos más allá de la capacidad vertical. Las vigas H largas pueden ser difíciles de manejar incluso cuando su masa es moderada. Un elemento esbelto puede girar, balancearse o flexionarse durante el izado. Su orientación puede cambiar cuando las eslingas reciben carga, en particular si los puntos de elevación no son simétricos respecto al centro de gravedad. Si una viga se eleva desde dos puntos, los ángulos de las eslingas generan una tensión mayor en cada eslinga de la que sugeriría una simple división de la carga. La selección de los aparejos debe tener en cuenta esa geometría.

Utilice la tabla como herramienta de verificación en la recepción

La tabla de pesos tiene un segundo uso antes de que comiencen los trabajos de elevación: la inspección de recepción. Una comprobación rápida de la masa teórica frente a los documentos de entrega puede revelar anticipadamente un problema de identificación o documentación. No demostrará que todas las dimensiones cumplen los requisitos, pero puede impulsar el seguimiento adecuado cuando un peso indicado no se ajusta a la sección y longitud entregadas.

Por ejemplo, si la masa unitaria declarada de una viga difiere significativamente del valor de la tabla aplicable, el equipo de inspección debe comprobar si se ha confundido la norma de la sección, si se ha registrado incorrectamente la longitud, si el artículo incluye accesorios o si la documentación de entrega se refiere a una marca de pieza diferente. El objetivo no es obligar a que cada artículo sea exactamente igual a una cifra teórica. Es evitar que supuestos no examinados pasen al plan de elevación.

Esta comprobación es especialmente útil cuando el acero procede de múltiples fuentes de fabricación o se suministra para proyectos que utilizan más de una norma internacional de secciones. Un marcado claro de las piezas, planos trazables y unidades coherentes reducen la posibilidad de que un equipo de grúa reciba una designación sin información suficiente para estimar la carga de forma fiable.

Una secuencia de control viable para el plan de elevación

Para la manipulación rutinaria de vigas H, la tabla puede incorporarse a una secuencia de revisión sencilla:

• Identifique la designación exacta de la sección y la norma aplicable a partir de los documentos aprobados y las marcas del elemento.
• Obtenga la masa nominal por metro de la tabla de pesos de vigas H correspondiente.
• Calcule la masa del elemento base utilizando la longitud real de corte, no la longitud de stock.
• Añada los componentes fabricados, dispositivos de elevación, aparejos y cualquier elemento que se eleve conjuntamente.
• Confirme el centro de gravedad y elija puntos de elevación que controlen la rotación y la flexión excesiva.
• Compruebe la carga suspendida total frente a la tabla de carga de la grúa para el radio de trabajo y la configuración reales.
• Inspeccione la viga y los aparejos inmediatamente antes de la elevación para detectar elementos añadidos, condiciones modificadas o puntos de elevación dañados.

La documentación debe mostrar suficiente detalle para que otro revisor competente pueda reproducir la estimación. Registrar solo “peso de viga H” es un control débil. Registrar la designación de la sección, la norma, la masa unitaria, la longitud de corte, las suposiciones de carga añadida, el peso de los aparejos, la configuración de la grúa y la capacidad aplicable proporciona una trazabilidad de auditoría significativa.

Cuándo ir más allá de una estimación basada en tablas

Un cálculo basado en tablas es adecuado para la planificación inicial, elevaciones ordinarias de un solo elemento y la evaluación inicial de capacidad. Resulta menos fiable cuando la elevación involucra bastidores fabricados, múltiples vigas conectadas, accesorios irregulares, identificación incierta de la sección, geometría de elevación compleja o un margen limitado de capacidad de la grúa.

En esos casos, el plan de elevación debe utilizar información más específica que la masa nominal de la viga. Los planos de fabricación pueden proporcionar un peso calculado del conjunto. Puede ser apropiado un método de pesaje controlado cuando la carga sea difícil de determinar a partir de los planos. La decisión final debe reflejar la carga total más fiable y la configuración real de elevación, no la conveniencia del número más rápido disponible.

Una tabla de pesos de vigas H mejora las estimaciones de elevación con grúa porque transforma una suposición visual en un cálculo documentado. Su función adecuada es la primera capa de control: establecer el peso base del acero, comprobar el plan y revelar dónde se necesita una verificación más precisa antes de que la viga deje el suelo.
