Para los equipos de mantenimiento posventa, identificar los defectos comunes en las vigas de acero y sus soluciones es esencial para la seguridad estructural, el control de costos y la protección del cronograma.
Diferentes entornos de servicio crean diferentes riesgos. Una viga de almacén falla de manera distinta a una viga de plataforma marina o una viga de carril de grúa.
Esta guía explica dónde aparecen los defectos, cómo inspeccionarlos y qué acciones correctivas se adaptan a cada escenario de trabajo.
Como fabricante y exportador de acero estructural de China, Hongteng Fengda apoya proyectos globales con soluciones de acero que cumplen con ASTM, EN, JIS, y GB.
Por qué las prioridades de inspección cambian según el escenario de servicio
Los defectos comunes en las vigas de acero y sus soluciones nunca deben evaluarse de forma aislada. La misma marca visible puede indicar desgaste menor o un problema estructural grave.
Los resultados de la inspección dependen del patrón de carga, la humedad, la exposición química, la calidad de la soldadura, y la precisión de la instalación.
En edificios secos, la corrosión puede avanzar lentamente. En zonas costeras o industriales, la pérdida de sección puede acelerarse y debilitar la viga rápidamente.
Por esta razón, el control eficaz de defectos comienza con el reconocimiento del escenario, y luego pasa a las comprobaciones visuales, la medición, y la selección de la reparación.
Estructuras de edificios: cómo detectar defectos tempranos en vigas en interiores
Las estructuras interiores de edificios normalmente enfrentan cargas estables, pero los defectos aún se desarrollan por errores de fabricación, exposición al fuego, fugas de agua, o sobrecarga.
Los signos más comunes son la flexión del ala, el óxido local cerca de las uniones, y las grietas finas de soldadura alrededor de las placas de conexión.
Puntos clave de evaluación en estructuras cerradas
- Verifique la contraflecha de la viga con respecto a las expectativas de diseño.
- Busque manchas de agua cerca de fugas en el techo o líneas de HVAC.
- Inspeccione las uniones atornilladas y soldadas para detectar deslizamiento o separación.
- Mida cualquier deflexión permanente después de una carga temporal pesada.
Si la deflexión aumenta con el tiempo, el problema puede implicar sobrecarga, reducción de sección, o debilidad oculta en la conexión.
Plantas industriales: donde la fatiga y el calor crean riesgos ocultos
Los sistemas de vigas industriales a menudo soportan vibración, equipos en movimiento, elevación repetida, y ciclos térmicos.
Aquí, los defectos comunes en las vigas de acero y sus soluciones a menudo se centran en grietas por fatiga, pandeo del alma, y deformación cerca de los rigidizadores.
Qué inspeccionar alrededor de la maquinaria y las cargas repetidas
Comience por los extremos de la viga, los recortes de ajuste, los pies de soldadura, y los asientos de apoyo. Estas áreas concentran esfuerzos durante ciclos de servicio repetidos.
Utilice reglas rectas y galgas de espesores para identificar deformaciones fuera del plano. Las pequeñas deformaciones pueden indicar una redistribución de carga más profunda.
En talleres corrosivos, los sistemas de manipulación suspendidos también necesitan accesorios de soporte duraderos comoCable de acero galvanizado por inmersión en caliente.
Para minería, industrias marinas, grúas, ascensores, perforación, ferrocarriles, y teleféricos, el cable galvanizado ofrece opciones de resistencia a la corrosión para condiciones de leves a severas.
Las estructuras disponibles incluyen 6X7+FC, 6X19+IWR, y 8x19S+FC, con diámetros de 1.0mm a 22mm y resistencia a la tracción de 1470Mpa a 1960Mpa.
Proyectos exteriores y marinos: la corrosión suele ser la primera advertencia
Los puentes, patios, puertos, y las estructuras expuestas de plantas experimentan humedad, sal, variación UV, y contaminantes transportados por el aire.
En estos entornos, los defectos comunes en las vigas de acero y sus soluciones normalmente comienzan con daños en el recubrimiento y luego progresan a picaduras o pérdida de sección.
Señales visibles que no deben ignorarse
- Pintura ampollada o óxido rojo que se extiende desde los bordes.
- Picaduras alrededor de trampas de drenaje y agujeros para pernos.
- Óxido por empaquetamiento entre superficies de contacto.
- Deformación por corrosión desigual o expansión restringida.

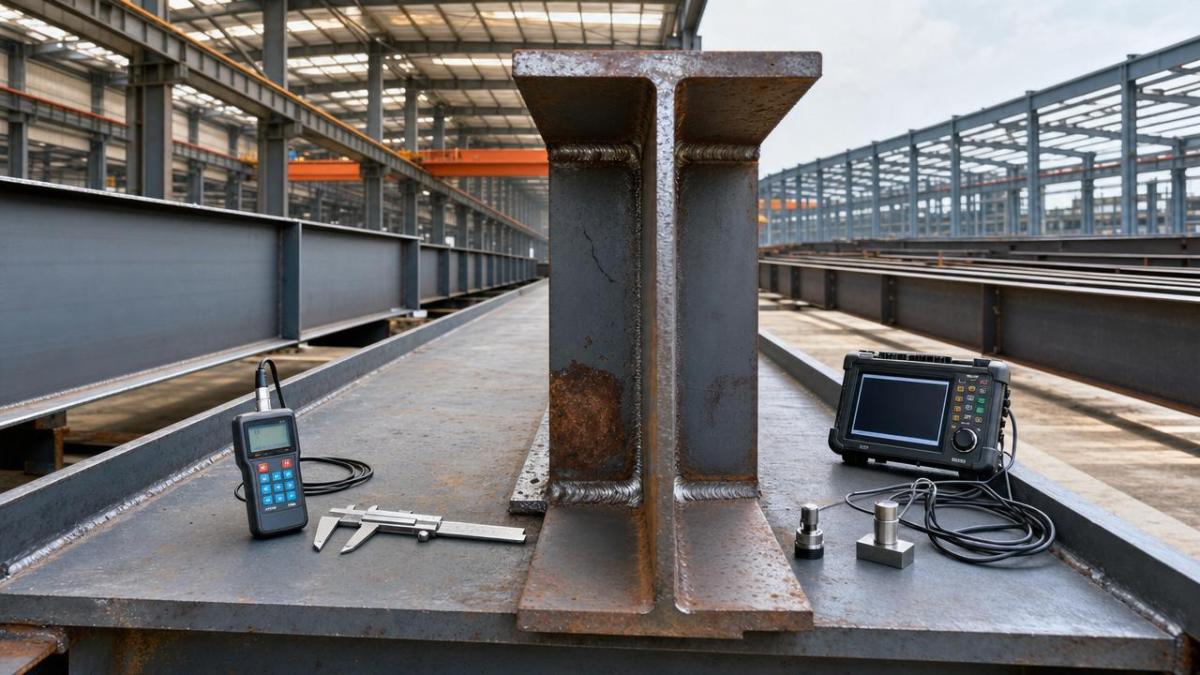

Un medidor de espesor ayuda a confirmar si la corrosión es superficial o estructuralmente relevante. Siempre compare las lecturas con las dimensiones originales de la sección.
Defectos típicos en vigas de acero y formas prácticas de identificarlos
Una rutina de inspección útil sigue siempre el mismo recorrido. Verifique la condición de la superficie, la geometría, las uniones, la trayectoria de carga, y el entorno circundante.
Corrosión y pérdida de sección
Busque capas de óxido, acero descascarado, reducción del espesor de los bordes, y humedad atrapada. Sondee cuidadosamente las áreas sospechosas después de retirar la cascarilla suelta.
Pandeo del alma
El pandeo del alma aparece como ondulación o plegado local, a menudo cerca de cargas concentradas, apoyos, o terminaciones de rigidizadores.
Grietas de soldadura
Las grietas finas suelen comenzar en los pies de soldadura o en los extremos del cráter. Limpie el área y utilice líquidos penetrantes o ensayo con partículas magnéticas cuando sea necesario.
Distorsión dimensional
Mida torsión, curvatura, barrido, y desalineación del ala. La distorsión puede provenir del calor, una manipulación deficiente, o condiciones inestables de apoyo.
Deflexión excesiva
Compare el perfil en servicio con los niveles de referencia. La flecha progresiva a menudo indica sobrecarga, efectos similares a la fluencia, o daños ocultos.
Cómo difieren las necesidades según el escenario al elegir soluciones
Esta comparación ayuda a convertir los defectos comunes en las vigas de acero y sus soluciones en planes de acción en lugar de observaciones generales.
Acciones recomendadas para reparación, refuerzo, y prevención
No todos los defectos requieren reemplazo. La decisión correcta depende de la profundidad del defecto, la ubicación, la velocidad de crecimiento, y la función estructural.
- Elimine las fuentes de humedad antes de tratar la corrosión.
- Desbaste e inspeccione las zonas con grietas antes de cualquier reparación por soldadura.
- Añada rigidizadores donde se confirme la inestabilidad del alma.
- Utilice refuerzo con placas para pérdida local de sección cuando la revisión de ingeniería lo permita.
- Vuelva a comprobar la alineación después de la reparación para confirmar la transferencia de carga.
- Documente las lecturas de referencia para futuras comparaciones.
Las medidas preventivas incluyen mantenimiento del recubrimiento, mejora del drenaje, almacenamiento adecuado, elevación controlada, y programación de inspecciones según la severidad de la exposición.
Errores de juicio frecuentes que retrasan el mantenimiento eficaz de vigas
Un error común es tratar el óxido superficial como algo cosmético sin comprobar la pérdida de espesor debajo de él.
Otro error es reparar una grieta sin abordar la fuente del esfuerzo repetido.
Los equipos también interpretan erróneamente la contraflecha de fabricación como daño, o pasan por alto detalles de drenaje que aceleran la corrosión en cavidades ocultas.
Una buena práctica de inspección combina evidencia visual, mediciones, historial de servicio, y criterio de ingeniería.
Próximos pasos para inspecciones más seguras y un mejor desempeño del acero
Comprender los defectos comunes en las vigas de acero y sus soluciones ayuda a reducir el tiempo de inactividad y proteger el valor estructural a largo plazo.
Cree una lista de verificación basada en escenarios para estructuras interiores, industriales, exteriores, y de elevación. Registre el tipo de defecto, la ubicación, la severidad, y la causa probable.
Cuando se necesite reemplazo o acero estructural personalizado, elija productos fabricados bajo un estricto control de calidad y normas internacionales reconocidas.
Hongteng Fengda proporciona productos de acero estructural y soluciones a medida para aplicaciones globales de construcción, industria, y manufactura con plazos de entrega confiables.
