Cuando faltan los certificados de fábrica, medir con precisión una viga de acero se vuelve crítico para la seguridad, el cumplimiento y la continuidad del proyecto. Ya sea que necesite verificar el peso de las vigas, confirmar el peso de una viga I o distinguir entre perfiles de ángulo vs canal, los métodos de verificación en campo—como medición con calibrador, topografía dimensional y cálculo de peso basado en densidad—son esenciales para usuarios, equipos de compras y gerentes de calidad. Este FAQ explica técnicas prácticas y alineadas con estándares para medir vigas de acero, travesaños, varillas cuadradas, barras redondas y más—garantizando confiabilidad incluso sin documentación. Respaldado por la experiencia de Hongteng Fengda como fabricante y exportador confiable de acero estructural de China, estos métodos apoyan a compradores globales en Norteamérica, Europa y más.

Por qué la verificación en campo no es negociable sin certificados de fábrica

Los certificados de fábrica son la base legal y técnica de la entrega de acero estructural—validan composición química, propiedades mecánicas, tolerancias dimensionales y trazabilidad según ASTM A6/A6M, EN 10025 o GB/T 706. Cuando esos documentos se pierden, se archivan mal o nunca se emiten, las suposiciones sobre el peso de una viga I o la geometría de la sección transversal se convierten en responsabilidades de alto riesgo. Por ejemplo, una viga IPE300 nominal de 300×150×6.5×9 mm puede desviarse hasta ±0.5 mm en el espesor del ala bajo las tolerancias EN 10034—suficiente para alterar su peso teórico de vigas en un 1.2–1.8%. En estructuras de acero de varios pisos, tales discrepancias se multiplican en cientos de elementos, afectando la planificación de carga de grúas, el diseño de conexiones y las especificaciones de protección contra incendios.

El personal de compras a menudo enfrenta presión para "avanzar" sin papeleo—pero omitir la verificación provoca sobrecostos por retrabajo, rechazo durante inspecciones de terceros (ej. TÜV o UL) o incumplimiento de códigos de construcción locales como IBC Capítulo 22 o Eurocódigo 3. Los gerentes de calidad deben tratar el material sin documentación como *no verificado hasta que se demuestre*, no *asumido como conforme*. Por eso Hongteng Fengda capacita a equipos en el sudeste asiático y Medio Oriente para usar herramientas calibradas—no conjeturas—al validar dimensiones de travesaños de acero o confirmar simetría de patas de ángulos de acero antes de la instalación.

Protocolos paso a paso para medición en campo de secciones estructurales

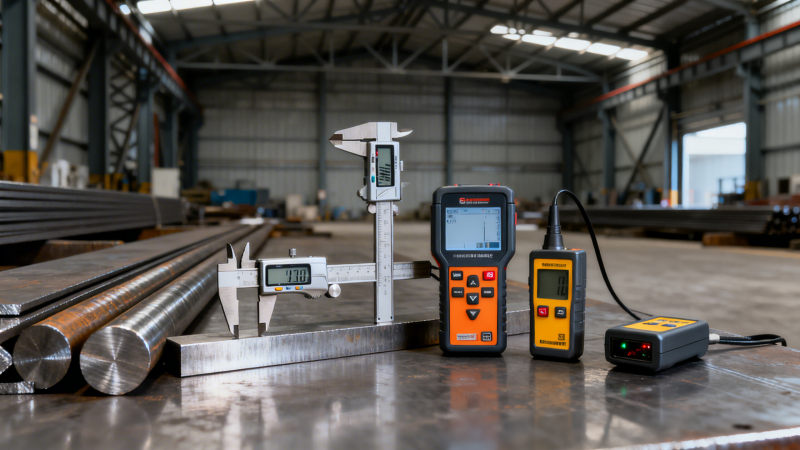

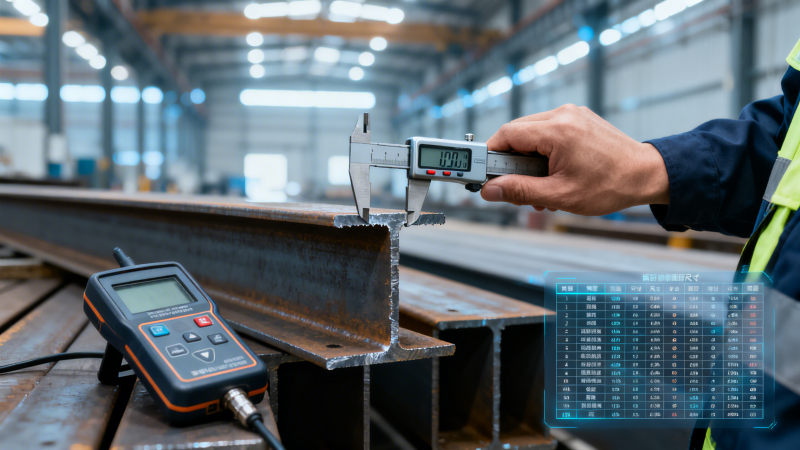

La medición precisa en campo comienza con la selección de instrumentos y termina con validación cruzada. Use calibradores digitales (±0.02 mm de precisión) para espesor de ala/alma, medidores ultrasónicos para superficies corroídas o pintadas, y medidores láser de distancia (±1 mm) para verificar longitud total y rectitud. Mida siempre en tres ubicaciones a lo largo de cada elemento: cerca de ambos extremos y en el centro—para detectar conicidad o curvatura.

Para confirmar el peso de una viga I, registre: (1) ancho y espesor del ala, (2) altura y espesor del alma, y (3) longitud total. Ingrese valores en la fórmula estándar:  Peso (kg/m) = [2 × Ancho del Ala × Espesor del Ala + (Altura del Alma − 2 × Espesor del Ala) × Espesor del Alma] × 7.85  donde 7.85 kg/dm³ es la densidad nominal del acero al carbono. Compare el resultado con tablas publicadas (ej. ASTM A6 Anexo A o EN 10365). Desviaciones >±2.5% requieren análisis completo de sección o pruebas de laboratorio.

Más allá de las dimensiones: Validación de peso mediante densidad y volumen

La medición dimensional sola no garantiza el peso correcto de una viga I—especialmente si el grado de acero difiere (ej. Q235 vs. S355). Ahí es donde la verificación volumétrica de peso agrega autoridad. Corte una muestra representativa de 300 mm (con aprobación del cliente), pésela con precisión en una báscula calibrada (±0.1 g), luego calcule la densidad real: ρ = masa / volumen. Rango aceptable: 7.75–7.88 kg/dm³ para aceros estructurales de bajo carbono. Valores fuera de esto indican desviación de aleación, porosidad o contaminación.

Para secciones largas de travesaños de acero donde el corte no es factible, use desplazamiento de agua (principio de Arquímedes) en recortes más pequeños—o aplique analizadores XRF portátiles para confirmar composición elemental (Fe, C, Mn, Si) e inferir cumplimiento de grado. Hongteng Fengda incluye informes XRF opcionales bajo pedido para órdenes OEM, reforzando trazabilidad incluso cuando los certificados de fábrica se retrasan. Este enfoque de doble capa—dimensional + metalúrgico—genera evidencia lista para auditorías para inspectores y aseguradoras por igual.

Consejos prácticos para equipos de compras y QA en cadenas de suministro globales

Los profesionales de compras que adquieren de China u otros centros de exportación deben incluir cláusulas de verificación en campo en órdenes de compra—no como excepciones, sino como términos estándar. Especifique tolerancias requeridas (ej. "espesor del ala ±0.3 mm según EN 10034"), instrumentos aceptables (ej. "calibradores Mitutoyo, modelo CD-6") y formato de reporte (PDF con fotos con marca de tiempo y registros firmados por técnicos). Exija verificación previa al envío para artículos de alto riesgo como cables de acero o componentes galvanizados donde la integridad del recubrimiento afecta el rendimiento.

Por ejemplo, nuestroCable de Acero Galvanizado—disponible en grados Q195/Q235 con recubrimiento de zinc de 8–25 g/m²—se verifica rutinariamente con medidores de inducción magnética y pruebas de doblez según ASTM A641. Su alta flexibilidad y buena resistencia a la corrosión lo hacen ideal para aislamiento de barreras y mallas donde la resistencia a la tracción (350–550 MPa) y ductilidad impactan directamente la vida útil. Integrar tales verificaciones específicas del producto en protocolos más amplios de verificación de vigas asegura confianza holística en el material.

Cuándo escalar: Señales de alerta que exigen pruebas de laboratorio

No toda discrepancia requiere intervención inmediata de laboratorio—pero ciertos patrones sí. Solicite pruebas metalúrgicas si: (1) el peso calculado de vigas se desvía >3% del teórico; (2) lecturas de dureza superficial varían >HV20 en una sección; (3) inspección visual revela estructura granular inconsistente o inclusiones de escoria; o (4) pruebas ultrasónicas detectan laminaciones internas >0.2 mm de profundidad. Estos pueden indicar defectos de laminación, tratamiento térmico inadecuado o sustitución de material—problemas que las verificaciones dimensionales solas no pueden resolver.

Hongteng Fengda mantiene alianzas con laboratorios acreditados CNAS en Tianjin y Shanghai para resultados rápidos (≤5 días hábiles) en pruebas de tracción, impacto Charpy y análisis espectrográfico. Proporcionamos informes bilingües alineados con ASTM E8/E23 e ISO 6892—respaldando cumplimiento para proyectos regidos por ASME BPVC, API RP 2A o EN 1090-2. Esta infraestructura permite a compradores cerrar brechas de verificación sin retrasar cronogramas de obra.

En resumen, verificar cómo medir una viga de acero sin certificados de fábrica exige rigor metódico—no improvisación. Desde cálculo del peso de una viga I con calibrador hasta validación de densidad y escalamiento de señales de alerta, cada paso refuerza integridad estructural y certeza contractual. Como fabricante y exportador certificado de acero estructural de China, Hongteng Fengda ofrece calidad consistente en ángulos de acero, varillas cuadradas de acero, barras redondas de acero y perfiles personalizados—respaldados por certificaciones ISO 9001, CE y SGS. ¿Necesita datos verificados de vigas, informes de dimensiones personalizados o soluciones galvanizadas de grado OEM? Contacte a Hongteng Fengda hoy para soporte de ingeniería receptivo y entrega global confiable.
