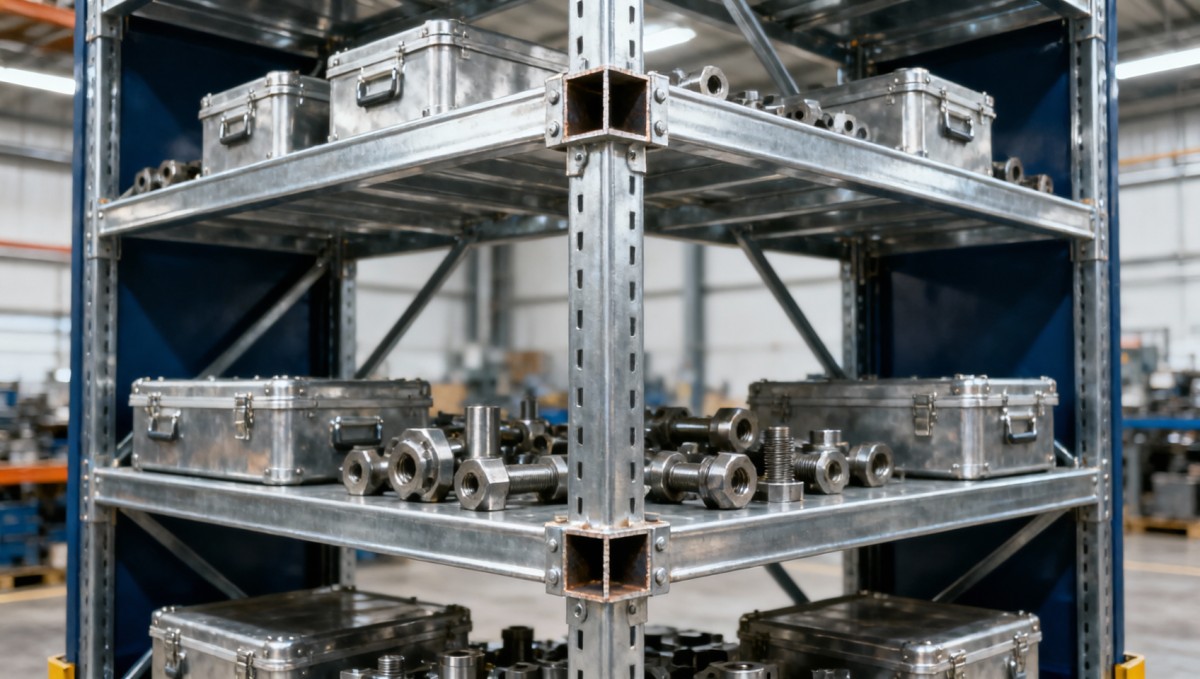

¿Cuánta carga puede soportar de forma segura un ángulo de acero para estanterías?

¿Cuánta carga puede soportar de forma segura un ángulo de acero para estanterías? No existe una única cifra honesta. Un ángulo pequeño con una luz corta y bien apoyada puede funcionar de forma fiable bajo una carga distribuida moderada, mientras que una sección más pesada aún puede fallar si tiene una luz demasiado grande, está mal anclada o recibe impactos repetidos de montacargas, carros o existencias colocadas de manera irregular.

En el caso de las estanterías, la cuestión no es simplemente si el acero es «resistente». La cuestión práctica es si el conjunto completo —elementos angulares, tablero de estante, soportes, pernos, soldaduras, montantes, anclajes a pared o suelo y disposición de la carga— puede soportar la carga de servicio prevista con un margen de seguridad adecuado. Un ángulo de acero para estanterías suele ser solo un componente dentro de una trayectoria de carga más amplia.

Esto es importante en talleres, salas de mantenimiento, almacenes, trastiendas comerciales, zonas de almacenamiento industrial y líneas de producción. Las fallas de las estanterías rara vez comienzan con una rotura espectacular. Con mayor frecuencia, las primeras señales son combamiento gradual, torsión, fijaciones flojas, recubrimientos agrietados alrededor de las conexiones o estantes que ya no permanecen nivelados. Estas advertencias no deben ignorarse.

La capacidad de carga depende de más factores que el tamaño del ángulo

El acero angular se identifica por las dimensiones de sus dos alas y su espesor. Los ángulos de alas iguales son comunes en bastidores de estanterías, mientras que los ángulos de alas desiguales pueden ser útiles cuando una de las alas debe proporcionar una superficie de apoyo más amplia o fijarse a un soporte vertical. Sin embargo, dos ángulos que parecen similares pueden presentar comportamientos de carga muy distintos una vez que se consideran la luz, la orientación, el grado de acero y los detalles de fijación.

Los principales factores que determinan la capacidad segura incluyen:

• Dimensiones y espesor de las alas: Las alas más grandes y un mayor espesor generalmente proporcionan mayor rigidez y resistencia de la sección, pero el beneficio debe verificarse frente a la luz real y la disposición de las conexiones.
• Luz sin apoyo: Cuanto mayor sea la distancia entre apoyos, mayor será la flexión y la deflexión que experimenta el elemento. La luz suele ser la variable dominante en el rendimiento de una estantería.
• Grado de acero y uniformidad del material: El límite elástico, la composición química y las tolerancias dimensionales afectan al comportamiento del ángulo. La norma especificada debe confirmarse en lugar de suponerse por su apariencia.
• Orientación del ángulo: Una sección en L no es simétrica. Girarla, utilizarla como soporte de borde o colocarla con un ala horizontal cambia su resistencia a la flexión y su tendencia a torcerse.
• Distribución de la carga: Las cajas distribuidas uniformemente sobre un estante generan una exigencia muy diferente a la de un motor pesado, molde, banco de baterías o maletín de herramientas colocado en el centro de la luz.
• Detalles de conexión: Las uniones atornilladas, soldadas, remachadas y ancladas pueden convertirse en el punto débil mucho antes de que el propio ángulo alcance su límite de material.
• Condiciones de servicio: La corrosión, el calor, las vibraciones, las cargas repetidas, los impactos accidentales y la exposición exterior pueden reducir la fiabilidad de un diseño que, de otro modo, sería adecuado.

Por esta razón, una dimensión de catálogo por sí sola no constituye una capacidad de carga para estanterías. Una clasificación solo adquiere significado cuando indica qué se está clasificando: un nivel de estante o un módulo completo, carga uniformemente distribuida o carga puntual, luz libre, condición de apoyo, deflexión permitida y cualquier factor de seguridad supuesto.

La resistencia no es lo mismo que la capacidad útil de una estantería

Un ángulo de acero puede mantenerse por debajo de su límite elástico y, aun así, no ser adecuado para almacenamiento porque se deflecta demasiado. El combamiento excesivo puede volver inestable un estante, provocar el desplazamiento de los artículos almacenados, impedir el funcionamiento correcto de puertas o cajones y generar esfuerzos adicionales en las conexiones. En el diseño práctico de estanterías, la deflexión suele ser tan importante como la resistencia última.

Una forma sencilla de comprender la diferencia es comparar un estante corto con uno largo fabricado con el mismo acero angular. El material no ha cambiado, pero el estante largo desarrolla un momento flector mucho mayor y se deflecta considerablemente más bajo la misma carga distribuida. Añadir un apoyo central puede mejorar el rendimiento de forma más eficaz que aumentar ligeramente el espesor del ángulo.

Los ángulos en L también presentan un comportamiento fácil de pasar por alto: pueden torcerse bajo carga. A diferencia de un tubo cerrado o una viga para estanterías diseñada específicamente, una sección angular no resiste naturalmente la torsión en todas las direcciones de carga. Si la carga se sitúa alejada de la línea efectiva de apoyo del ángulo, o si solo una ala está restringida, puede producirse rotación. Combinar ángulos, utilizar arriostramientos cruzados, añadir un riel frontal o seleccionar acero de canal para luces más largas puede proporcionar un bastidor de estantería más estable.

Comience por el patrón de carga real

Antes de seleccionar un ángulo de acero para estanterías, identifique qué se colocará sobre el estante durante la operación normal, no solo la carga promedio de un día tranquilo. Las disposiciones de almacenamiento cambian. Un estante destinado originalmente a cajas de cartón puede recibir posteriormente piezas metálicas densas, componentes de maquinaria de repuesto, líquidos o contenedores apilados. La carga determinante suele ser la condición de servicio previsible más pesada permitida para esa ubicación.

La carga uniformemente distribuida es la hipótesis más favorable para muchas estanterías. Significa que la carga se distribuye sobre el tablero en lugar de concentrarse en una sola zona. En realidad, muchos productos almacenados generan cargas puntuales: la pata de un palé, la base de una máquina, el borde estrecho de una caja o varias cajas pesadas colocadas juntas. Una carga puntual cerca del centro de la luz es especialmente exigente porque genera la máxima flexión donde el elemento cuenta con menor apoyo.

La carga dinámica merece una atención independiente. Dejar caer existencias sobre un estante, desplazar contenedores hasta su posición rodando o cargar con un equipo de elevación puede generar fuerzas de corta duración superiores al peso estático del artículo. Una disposición de estanterías satisfactoria para mercancías cargadas cuidadosamente a mano puede no ser adecuada para una manipulación industrial frecuente. Cuando sean posibles los impactos, el bastidor, los anclajes y el tablero del estante deben evaluarse como un sistema.

Una secuencia útil de inspección en el sitio

Una evaluación práctica no tiene que comenzar con cálculos complicados. Comienza con observaciones precisas. Mida la luz libre entre apoyos, la separación de los elementos de delante a atrás, la distancia entre montantes verticales y el espesor del tablero del estante. Confirme si los ángulos de acero son continuos o están interrumpidos por uniones. Observe dónde apoya la carga: directamente sobre un ángulo, sobre un panel o en puntos aislados.

A continuación, inspeccione las conexiones. Los pernos deben tener el tamaño adecuado, estar correctamente asentados y apretados sin roscas dañadas ni orificios agrandados. Las soldaduras deben ser continuas cuando el diseño requiera continuidad y no deben presentar grietas visibles ni corrosión severa. Las estanterías montadas en pared requieren especial precaución porque el rendimiento del anclaje depende del material base. Un anclaje adecuado para hormigón sano puede no ser apropiado para bloques huecos, mampostería delgada, hormigón deteriorado o estructuras de calibre ligero.

Por último, observe el estante mientras está cargado. La deformación permanente, el combamiento pronunciado, los montantes que se balancean, el pandeo local cerca de los apoyos o la torsión del ángulo son motivos para dejar de añadir carga y revisar el diseño. No intente «corregir» un estante combado simplemente añadiendo más fijaciones después; la trayectoria de carga y la capacidad del elemento pueden seguir siendo insuficientes.

Cuando un solo ángulo no es suficiente

El acero angular es económico, ampliamente disponible y adaptable para bastidores de servicio ligero a medio. Es especialmente útil para soportes de borde, arriostramientos, pequeños soportes para equipos, bastidores utilitarios y estanterías personalizadas de luces cortas. Sin embargo, no es automáticamente la mejor sección para todas las aplicaciones.

Para un estante ancho que soporte existencias densas, un único ángulo en la parte delantera y trasera puede ser demasiado flexible aunque las alas parezcan considerables. Las mejores soluciones pueden incluir añadir ángulos transversales intermedios, utilizar dos ángulos espalda contra espalda, incorporar un montante central o cambiar a un canal, una sección hueca rectangular, una viga de estantería conformada u otro perfil diseñado para la luz requerida. La elección correcta suele ser la que controla tanto la flexión como la deflexión sin crear un conjunto innecesariamente complejo.

La tabla no sustituye una verificación estructural. Sí muestra por qué un «ángulo más pesado» no siempre es la respuesta completa. Un apoyo bien colocado o una conexión mejor puede cambiar el resultado más que un pequeño ajuste en el espesor del acero.

La especificación del material y la calidad de fabricación también importan

Cuando las estanterías se fabrican con acero estructural, las especificaciones trazables ayudan a evitar incertidumbres. Deben indicarse claramente las dimensiones solicitadas del ángulo, el espesor nominal, las tolerancias de longitud, el grado de acero, el estado de la superficie y el requisito de recubrimiento. Según el proyecto y el mercado de destino, la norma de material aplicable puede ser ASTM, EN, JIS, GB u otro requisito especificado. Estas normas no son intercambiables sin revisión; la designación del grado, las propiedades mecánicas, las disposiciones dimensionales y las expectativas de documentación pueden diferir.

El espesor es particularmente importante para los ángulos de estanterías porque una reducción de espesor afecta tanto a las propiedades de la sección como a los detalles de conexión. La ubicación de los orificios cerca de un borde, el aporte de calor de la soldadura, los requisitos de galvanizado y la calidad del corte deben considerarse durante la fabricación. Un bastidor de estantería fabricado con acero correctamente especificado aún puede perder capacidad si los orificios están mal posicionados o si un elemento sin arriostramiento se corta demasiado cerca de una zona de alta tensión.

Hongteng Fengda suministra acero angular, acero de canal, vigas de acero, perfiles conformados en frío y componentes estructurales personalizados para aplicaciones de construcción, industriales y de fabricación. Para trabajos relacionados con estanterías, el punto de partida útil no es una afirmación genérica de carga. Es una solicitud definida que incluya el tamaño de la sección, el espesor, la luz, la carga prevista, el método de conexión, el acabado, la norma aplicable y si se requieren longitudes estándar o componentes fabricados. Esta información permite que un fabricante y el ingeniero responsable del proyecto analicen una solución viable en lugar de comparar el acero únicamente por su peso unitario.

Errores comunes que generan riesgos evitables en estanterías

Un error frecuente es tratar el tablero del estante como si distribuyera perfectamente todas las cargas. La madera contrachapada, la chapa metálica, la malla de alambre y la rejilla transfieren las cargas de forma diferente. Un tablero delgado puede concentrar el peso sobre una parte estrecha del bastidor de soporte. Otro error es asumir que cuatro pernos en las esquinas hacen que un estante sea rígido. Si los montantes no están arriostrados, todo el bastidor puede balancearse incluso cuando los elementos individuales del estante son adecuados.

Mezclar materiales sin considerar la corrosión es otra preocupación. La humedad atrapada entre metales disímiles, la pintura dañada alrededor de los pernos o los bordes cortados sin protección pueden provocar deterioro oculto hasta que una unión se debilite. En entornos húmedos, costeros, químicos o exteriores, el recubrimiento protector y la inspección periódica forman parte de la estrategia de soporte de carga, no son simplemente una elección estética.

Tampoco es prudente confiar en el peso de la propia estantería de acero como prueba de su capacidad. Un conjunto pesado aún puede tener anclajes débiles, longitudes largas sin apoyo o una geometría desfavorable. Por el contrario, un bastidor diseñado eficientemente puede utilizar el material de forma inteligente porque los elementos, arriostramientos y trayectorias de carga trabajan juntos.

Qué confirmar antes de poner una estantería en servicio

Para cualquier estante que soporte cargas importantes, registre la carga máxima prevista por nivel y asegúrese de que la etiqueta de carga indique si dicha cifra es distribuida o concentrada. Mantenga los artículos pesados cerca de los apoyos cuando sea práctico, evite apilar más allá de la disposición aprobada y no utilice estanterías dañadas hasta que hayan sido inspeccionadas. Si la estantería forma parte de un sistema de trabajo, las normas locales de seguridad y los requisitos estructurales del proyecto pueden imponer obligaciones adicionales.

Cuando la carga sea pesada, la luz sea larga, haya personas trabajando debajo del estante o una falla pueda dañar equipos, un profesional estructural cualificado debe verificar el diseño. La revisión debe incluir el ángulo de acero de la estantería, el tablero, los apoyos, las fijaciones, los anclajes, los arriostramientos y la estructura base. Esto es especialmente importante para bastidores existentes modificados, sistemas montados en pared, ubicaciones sísmicas y estanterías sometidas a vibración o impacto.

Un ángulo de acero para estanterías puede soportar de forma segura una carga considerable cuando su sección, luz, orientación, uniones y condiciones de uso se combinan correctamente. Por lo tanto, la respuesta fiable es una decisión de diseño, no un límite de peso estimado. Comience con la carga real de almacenamiento y la luz, confirme la estructura de soporte y después seleccione el perfil y los detalles de fabricación que mantengan la estantería recta, estable e inspeccionable durante toda su vida útil.
