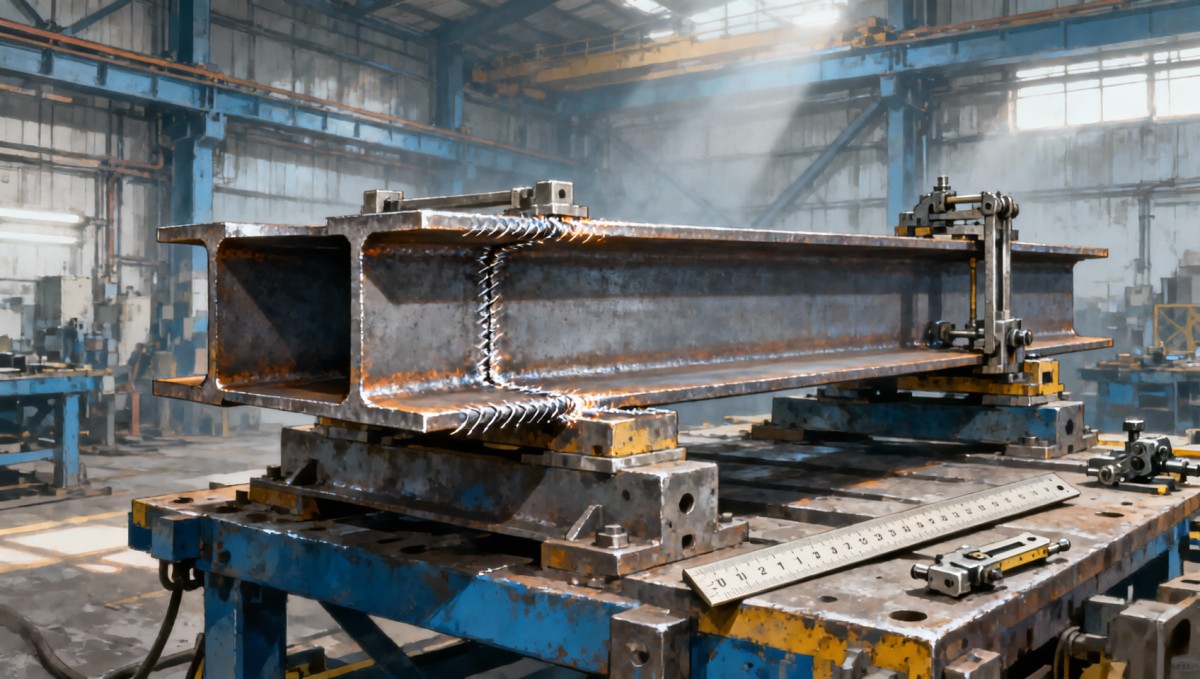

La distorsión se hace más visible cuando una viga pesada, viga armada de placa, sección cajón o columna compuesta llega a la inspección final y deja de asentarse a escuadra sobre la mesa de trazado. Una brida puede levantarse en un extremo, un alma puede desplazarse del centro o un elemento largo puede presentar una curvatura gradual que dificulta el montaje posterior. En esa etapa, la corrección puede consumir más tiempo que la soldadura original.
La respuesta práctica es controlar la soldadura de acero estructural antes de encender el arco: restringir solo donde sea necesario, equilibrar la contracción en toda la sección, mantener constante el aporte de calor y utilizar una secuencia de soldadura que evite que un lado del elemento tire antes que el otro. Las secciones pesadas no son inmunes a la distorsión simplemente por ser gruesas. Su rigidez puede ocultar el movimiento durante la soldadura, mientras que los grandes volúmenes de soldadura y el calentamiento desigual generan tensiones residuales considerables que aparecen después de retirar las abrazaderas o de que la pieza se enfríe.
Las diferentes formas indican diferentes causas. Tratar todo movimiento como un problema general de “calor” suele provocar enderezado innecesario o retrabajos repetidos.
Un elemento pesado fabricado puede mostrar más de una forma a la vez. Por ejemplo, una viga armada de placa puede desarrollar distorsión angular en los rigidizadores transversales y luego adquirir una contraflecha general porque el mismo lado recibió la mayor parte de la contracción acumulada de la soldadura. Inspeccionar el componente mientras permanece fijado ayuda a diferenciar el movimiento local del movimiento de todo el elemento.
Un buen control de la distorsión comienza con la preparación. Un mal ajuste de la junta obliga al soldador a compensar con metal de aporte adicional, oscilación más ancha, más pasadas o mayor tiempo de arco. Cada una de estas acciones añade calor y contracción. En secciones pesadas, el volumen adicional de soldadura puede parecer pequeño en relación con el tamaño del elemento, pero su contracción se concentra en la junta y puede sacar el conjunto de tolerancia.
Antes de soldar, verifique que los bordes de las placas estén correctamente preparados, que las aberturas de raíz se mantengan uniformes y que las caras de la junta estén limpias. Compruebe que los componentes estén asentados contra sus superficies de referencia en lugar de mantenerse en posición mediante fuerza. Un alma empujada contra una brida puede parecer aceptable bajo abrazaderas, pero la tensión elástica almacenada puede liberarse durante el calentamiento. El movimiento resultante puede confundirse con distorsión por soldadura, aunque el conjunto ya estuviera sometido a carga antes de la primera pasada.
Las soldaduras de punteo merecen la misma atención que las soldaduras de producción. Deben ser adecuadas para mantener la alineación durante el ciclo térmico, pero no deben sobredimensionarse de forma aleatoria. Un tamaño desigual de los puntos o un espaciado irregular puede tirar de un borde antes de que comience la soldadura completa. Coloque los puntos de acuerdo con el procedimiento de fabricación aprobado, límpielos cuando sea necesario e inspeccione la presencia de grietas antes de incorporarlos a la soldadura final.
El preajuste puede ser útil cuando la fabricación repetida ha establecido una dirección de contracción predecible. Sin embargo, el preajuste no sustituye una secuencia adecuada. Un preajuste basado en un tamaño de soldadura, una geometría de junta o una condición de restricción puede ser incorrecto si cualquiera de esas condiciones cambia. Aplíquelo únicamente cuando se comprenda el movimiento esperado y la geometría final requerida esté claramente definida.

El aporte de calor se rige por la corriente, el voltaje, la velocidad de avance, la elección del proceso, la colocación del cordón y la cantidad de metal de soldadura depositado. El objetivo no es simplemente utilizar el menor calor posible. La soldadura debe alcanzar la fusión, el perfil y el desempeño mecánico especificados. El mejor objetivo es depositar la soldadura requerida de manera eficiente y uniforme, sin añadir metal ni tiempo de arco que la junta no necesite.
Las soldaduras de filete sobredimensionadas son una fuente frecuente de distorsión evitable. Una soldadura de filete mayor que la especificada aumenta la contracción y puede requerir pasadas adicionales. En elementos gruesos, existe la tentación de realizar una soldadura más grande “por seguridad”, especialmente cuando el acceso es limitado. Este enfoque puede aumentar la tracción angular, crear un refuerzo excesivo y complicar la inspección. Respete el tamaño de soldadura requerido y verifíquelo con calibres adecuados en lugar de juzgarlo únicamente por la apariencia.
La velocidad de avance es tan importante como los ajustes de la máquina. Una oscilación lenta y amplia mantiene el calor en la junta durante más tiempo y ensancha la zona calentada. Cuando el procedimiento aprobado lo permita, los cordones rectos o los cordones estrechos controlados suelen reducir el ancho de la zona afectada en comparación con una oscilación amplia. Mantenga una longitud de arco estable y evite inicios, paradas y reparaciones repetidas en el mismo lugar, ya que el recalentamiento local puede generar una contracción desigual.
El precalentamiento puede ser necesario según el grado del material, el espesor, el nivel de restricción, los requisitos de control de hidrógeno o las condiciones ambientales. Debe tratarse como una condición controlada, no como un método general para “facilitar la soldadura”. Un precalentamiento excesivo o mal gestionado amplía la zona calentada y puede hacer que el control dimensional sea menos predecible. Mida la temperatura entre pasadas cuando el procedimiento lo requiera y no continúe soldando simplemente porque la superficie se sienta caliente. Las secciones pesadas retienen el calor durante mucho tiempo, especialmente cerca de esquinas internas y detalles cerrados.
La secuencia suele ser la palanca práctica más eficaz para reducir la distorsión en fabricación pesada. Cada cordón depositado se contrae al enfriarse. Una secuencia bien planificada distribuye esa contracción de modo que una soldadura compense la tracción de otra. Una secuencia no planificada la concentra en una cara, un extremo o una esquina del conjunto.
Para elementos simétricos, alterne entre lados opuestos siempre que el acceso a la junta y el procedimiento de soldadura lo permitan. En una sección compuesta en forma de I, evite completar todas las soldaduras a lo largo de una brida antes de comenzar la otra. Un enfoque más equilibrado consiste en dividir el trabajo en segmentos manejables y alternar los lados para que el calor y la contracción se distribuyan por toda la sección.
La soldadura hacia atrás puede ayudar en cordones largos. En este método, el trabajo general avanza en una dirección mientras los segmentos cortos individuales de soldadura se depositan en la dirección opuesta. Esta técnica reduce la tendencia del extremo final de una junta larga a acumular contracción. No es adecuada para todas las juntas o procesos, por lo que la longitud de los segmentos y la secuencia deben mantenerse de acuerdo con el procedimiento aprobado y las condiciones de acceso.
La soldadura por salto tiene un propósito similar cuando pueden soldarse varios puntos separados sin comprometer el ajuste. En lugar de ejecutar una línea continua de un extremo al otro, los soldadores se desplazan entre ubicaciones espaciadas. Esto da tiempo a las zonas previamente soldadas para enfriarse y evita que el calor se acumule continuamente en una única zona. Es especialmente útil para rigidizadores, accesorios intermitentes y conjuntos largos susceptibles a la curvatura.
Las secciones cajón requieren atención especial porque las soldaduras exteriores pueden tirar de las placas hacia dentro, mientras que los diafragmas y rigidizadores internos restringen el movimiento en distintas direcciones. Suelde los componentes internos accesibles en un orden que mantenga la escuadra antes de cerrar la sección. Una vez completado un cerramiento, las opciones de corrección se vuelven limitadas y la tensión residual puede quedar bloqueada en el conjunto.
En vigas armadas de placa, fije y suelde las juntas entre alma y brida siguiendo un plan equilibrado antes de añadir numerosos detalles secundarios. Los rigidizadores, soportes y placas de conexión pueden introducir calor local después de que el elemento principal haya sido alineado. Siempre que sea posible, distribuya estos accesorios entre ambos lados y evite soldar cada detalle en una sola dirección a lo largo de la viga.
En conexiones con alta restricción, no suponga que las abrazaderas eliminan la distorsión. La restricción puede reducir el movimiento visible durante la soldadura, pero puede aumentar la tensión residual. Cuando se liberan los dispositivos de fijación, el elemento puede recuperar su forma de manera inesperada. Utilice la restricción para mantener la geometría prevista, mientras se apoya en el equilibrio térmico y la secuenciación para controlar la contracción subyacente.
Esperar hasta que todas las soldaduras estén terminadas elimina muchas opciones de corrección de bajo costo. Una rutina práctica del operador consiste en comprobar las dimensiones críticas después del punteo, después de las pasadas de raíz cuando corresponda, después de los principales grupos de soldadura y después del enfriamiento hasta la condición de inspección especificada. Los puntos de control exactos dependen de la pieza, pero la medición debe centrarse en las características que determinan el montaje posterior: longitud total, separación de bridas, diagonales, contraflecha, escuadra y ubicaciones de conexión.
No evalúe un elemento caliente como si estuviera completamente estable. La expansión térmica puede alterar temporalmente las mediciones, y una sección pesada puede enfriarse de manera desigual a través de su espesor. Compare las dimensiones de acuerdo con los requisitos de fabricación y en una condición de temperatura uniforme. Cuando se observe una tendencia durante la soldadura, ajuste la secuencia restante antes de que la desviación aumente. Por ejemplo, si una brida comienza a tirar hacia arriba, pasar inmediatamente a la soldadura correspondiente del lado opuesto puede evitar una curvatura mayor.
Registre la causa de cualquier distorsión recurrente por tipo de pieza, en lugar de limitarse a registrar que una pieza requirió enderezado. Las notas útiles incluyen la configuración de la junta, el tamaño real de soldadura, la secuencia utilizada, la ubicación de las abrazaderas, la condición de precalentamiento y la dirección del movimiento. Esto crea una referencia específica del taller para futuros trabajos sin depender de suposiciones.
El enderezado mecánico puede ser adecuado para algunos elementos cuando se realiza con puntos de apoyo controlados y fuerza medida. El elemento debe apoyarse de modo que la carga correctiva actúe en el plano previsto. La aplicación improvisada de carga puede introducir una segunda flexión, dañar los bordes o crear fluencia localizada que afecte el ajuste en otras zonas.
El enderezado térmico es más sensible. El calentamiento localizado crea expansión y contracción controladas, pero el patrón de calentamiento, los límites de temperatura, el grado del material y el método de enfriamiento deben ser compatibles con el procedimiento de fabricación aplicable. El calentamiento aleatorio con soplete puede empeorar la distorsión o afectar las propiedades del material. No es un sustituto habitual para corregir una secuencia de soldadura desequilibrada.
El desbaste y la resoldadura deben reservarse para los casos en que la propia soldadura sea incorrecta o cuando la distorsión no pueda corregirse satisfactoriamente mediante un método aprobado. Resoldar sin cambiar la causa simplemente repite el mismo ciclo térmico. Antes de reparar, identifique si el problema se originó por un tamaño de soldadura excesivo, un mal ajuste, la secuencia, la restricción o un accesorio soldado en la etapa incorrecta.
Las áreas de fabricación a veces manipulan componentes de tubería resistentes a la corrosión junto con conjuntos estructurales de acero al carbono. Estos trabajos no deben tratarse como intercambiables. Por ejemplo, la Tubería de acero inoxidable 304L es un material de carbono ultrabajo diseñado para mantener la resistencia a la corrosión, la tenacidad y la maquinabilidad; su preparación para soldadura, control de contaminación y selección de consumibles requieren su propio procedimiento. Mantener adecuadamente separados las superficies de trabajo, herramientas y prácticas de manipulación del acero inoxidable también evita contaminaciones evitables mientras se fabrican elementos estructurales pesados.
La principal lección se aplica a todos los trabajos de soldadura controlados: las dimensiones se establecen mediante la preparación y se preservan mediante el equilibrio térmico. En secciones pesadas, la masa del acero puede hacer que el proceso parezca tolerante hasta que el montaje final revele una curvatura, torsión o desajuste de conexión. Un ajuste uniforme, soldaduras de tamaño correcto, control medido de la temperatura y una secuencia equilibrada previenen la mayoría de estos problemas antes de que sea necesaria una corrección.
