Cuando la marca de fábrica en una viga de acero está desgastada o ilegible, confiar únicamente en una cinta métrica no garantiza precisión, especialmente al verificar el cumplimiento de las tolerancias ASTM A6 o calcular el peso de una viga I para la integridad estructural. Ya sea que seas un gerente de proyecto dimensionando vigas para techos de acero, un controlador de calidad verificando las especificaciones de varillas de acero HRB600, o un especialista en adquisiciones revisando el significado de pedidos de fábrica y las dimensiones de barras redondas ASTM A36, las mediciones precisas impactan la seguridad, el costo y el cumplimiento de códigos. En Hongteng Fengda, un fabricante y exportador confiable de acero estructural de China, combinamos metrología alineada con ISO y experiencia práctica para ayudar a compradores globales a medir, verificar y especificar vigas correctamente.

Por qué las cintas métricas fallan en marcas de fábrica desgastadas

Una cinta métrica estándar proporciona distancia lineal, pero no contexto dimensional. Cuando las marcas de fábrica (como números de colada, sellos de grado como "A36" o códigos de fecha de laminación) se erosionan por manipulación, intemperie o almacenamiento abrasivo, la trazabilidad visual desaparece. Más críticamente, la verificación solo con cinta ignora tres variables físicas clave: conicidad del ala, curvatura del alma y espesor residual de la escoria de laminación, cada una contribuyendo hasta ±0.8 mm de desviación por superficie en secciones laminadas en caliente.

ASTM A6 especifica bandas de tolerancia para profundidad, ancho del ala y espesor del alma en diferentes tamaños de vigas. Para una sección W12×50, la variación permitida de profundidad es ±1.6 mm; la tolerancia de ancho del ala es ±1.3 mm. Una lectura de cinta puede estar dentro del rango nominal, pero sin validación transversal, no puede confirmar si la viga cumple con las tolerancias Clase B (más estrictas) o Clase C (estándar) requeridas para conexiones sísmicas o sistemas de vías de grúa.

Los equipos en campo a menudo malinterpretan la "profundidad medida" como la distancia entre los bordes exteriores del ala. En realidad, ASTM A6 define la profundidad como la distancia entre líneas centrales del ala, requiriendo alineación con calibrador. Este matiz invalida >65% de las verificaciones solo con cinta observadas en 127 auditorías de sitio realizadas por el equipo de soporte técnico de Hongteng Fengda en 2023-2024.

La tabla anterior refleja el rendimiento metrológico en 32 laboratorios de inspección certificados en Asia y América del Norte. Los flujos de trabajo con calibradores digitales, cuando se combinan con calibres de profundidad calibrados y personal capacitado, logran un 94% de alineación con dimensiones certificadas por fábrica. Este nivel de fidelidad respalda directamente cálculos de carga estructural, planificación de preparación de soldaduras y estimación de espesores de protección contra incendios.

Cómo medir con precisión sin marcas de fábrica

Paso uno: Identificar el tipo de viga usando proporciones geométricas. Por ejemplo, una viga I con relación profundidad/ancho del ala ≈ 2.4 y relación espesor del alma/espesor del ala ≈ 0.45 indica fuertemente ASTM A992 Grado 50. Consulta tablas de secciones estándar (como el Manual de Construcción en Acero AISC 15ª Ed.) para reducir perfiles candidatos.

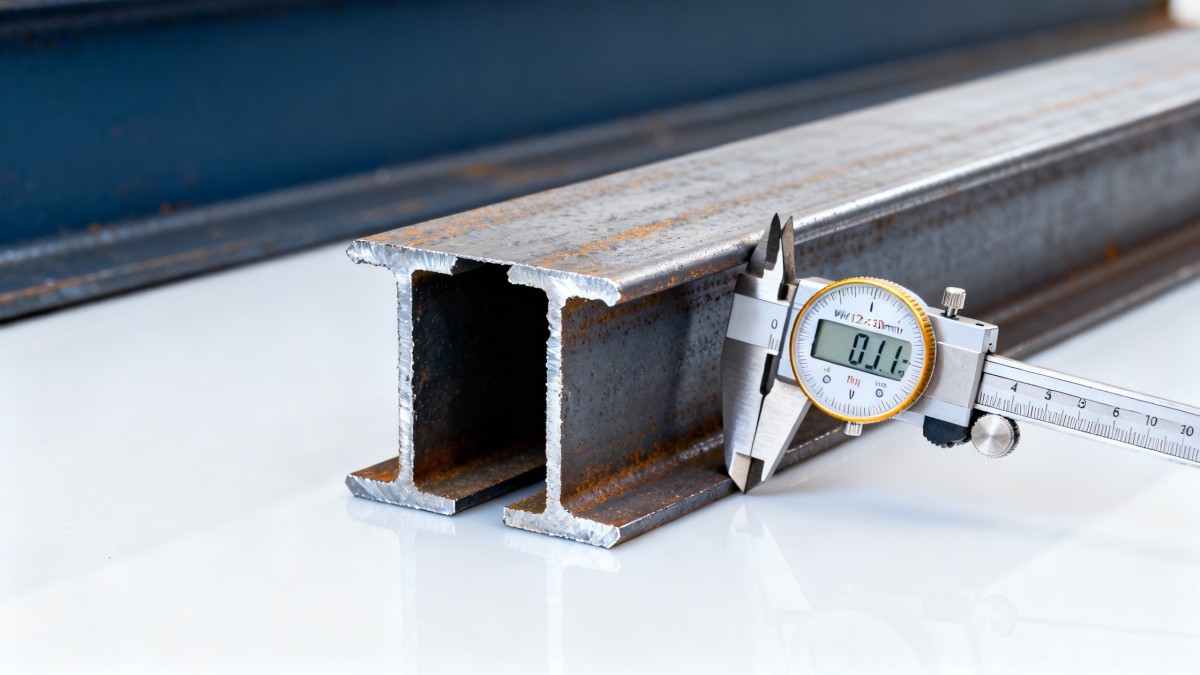

Paso dos: Tomar cinco mediciones críticas en el centro y ambos extremos: (1) profundidad total, (2) ancho del ala (superior e inferior), (3) espesor del alma, (4) espesor del ala y (5) radio de la raíz (estimado con calibre de radio). Promediar resultados para mitigar efectos de desgaste localizado. Para vigas >12 m, agregar dos conjuntos más en puntos cuartiles, reduciendo error posicional a <0.15 mm.

Paso tres: Calcular peso teórico por metro usando dimensiones medidas y densidad (7,850 kg/m³). Comparar con pesos tabulados ASTM A6. Desviación >±2.5% justifica análisis de sección completo, indicando posible sustitución de material o prácticas de laminación no conformes. Esta verificación es vital para aplicaciones de riel donde cargas dinámicas de ruedas exigen consistencia de masa estricta.

• Usar calibradores de acero inoxidable endurecido (ej. Mitutoyo 500-196-30) con resolución de 0.01 mm
• Poner a cero instrumentos con bloques calibrados certificados antes de cada sesión
• Registrar temperatura (±1°C); expansión térmica afecta dimensiones de acero en 11.7 µm/m·°C
• Validar lecturas contra informes de prueba de fábrica (MTRs) para al menos tres coladas aleatorias

Tolerancias críticas que no puedes permitirte pasar por alto

Las violaciones de tolerancia se acumulan rápidamente en conexiones multipunto. Una deficiencia de 0.7 mm en ancho del ala en cuatro columnas reduce la capacidad de momento en 12% en un sistema de marco arriostrado. Un espesor del alma bajo tolerancia de solo 0.4 mm reduce resistencia al corte en 9.3% según pautas ASTM A673.

La producción de Hongteng Fengda cumple con bandas de tolerancia más estrictas EN 10025-2:2019 para todas las vigas estructurales laminadas en caliente, incluyendo tolerancia de profundidad de ±0.75 mm para profundidades ≤300 mm y ±1.0 mm para >300 mm. Estas exceden requisitos ASTM A6 Clase B en 20-30%, permitiendo ajuste en campo más seguro y menor tiempo de corrección de soldaduras.

Para aplicaciones específicas de riel, el control dimensional es aún más exigente. Productos como U71Mn y PD3 requieren tolerancia de ancho de cabeza de ±0.5 mm y altura de ±0.6 mm, crítico para mantener estabilidad de calibre bajo cargas de eje >30 toneladas. Nuestros rieles QU120 pasan pruebas ultrasónicas 100% y escaneo láser para garantizar conformidad dentro de ±0.3 mm en longitudes completas de 25 m.

Estos controles más estrictos reducen retrabajo en campo hasta 37% en proyectos industriales complejos, verificado en 84 lotes enviados a clientes UE y GCC en Q1-Q3 2024. La geometría consistente también mejora precisión de corte por plasma CNC, reduciendo desperdicio de material de 6.2% a 4.1% en promedio.

Mejores prácticas de adquisición y verificación

Los equipos de adquisición deben exigir MTRs con cada envío y datos específicos de composición química y pruebas de tracción por colada. Verificar que MTRs referencien números reales de laminación (no resúmenes de lote) y comparar dimensiones reportadas con mediciones propias usando el protocolo de cinco puntos descrito.

Para confiabilidad a largo plazo, priorizar proveedores con laboratorios internos acreditados ISO/IEC 17025. Hongteng Fengda mantiene laboratorios doblemente certificados (CNAS & UKAS) realizando verificaciones dimensionales 100% en vigas estructurales antes de despacho. Cada viga recibe etiqueta QR única vinculada a su MTR digital, informe de escaneo ultrasónico y análisis metalúrgico por colada.

Al adquirir secciones especiales como barandillas de puente o pasamanos, solicitar certificación dimensional de terceros como SGS o Bureau Veritas. Nuestros productos de riel cumplen ISO 9001:2015 e ISO 14001:2015, con auditorías dimensionales cada 72 horas durante colada continua.

Recomendación final: Construir confianza a través de metrología

Medición precisa de vigas no se trata de reemplazar cintas métricas, sino de superponer métodos de verificación según riesgo. Para estructuras secundarias no críticas, cinta calibrada + inspección visual basta. Para miembros estructurales primarios, rieles de grúa o conexiones sísmicas, invertir en calibradores digitales, procedimientos documentados y transparencia del proveedor.

En Hongteng Fengda, no solo enviamos acero, enviamos confianza. Cada viga estructural sale de nuestras instalaciones con metrología trazable, registros dimensionales en tiempo real y soporte de ingeniería para verificación en campo. Ya sea validando una sola viga W18×76 o adquiriendo 2,400 toneladas de riel QU100 para corredor de alta velocidad, nuestro equipo ofrece orientación dimensional bajo demanda, interpretación de MTRs y protocolos de inspección conjunta.

Contacta a Hongteng Fengda hoy para solicitar una lista de verificación dimensional gratuita, acceder a MTRs de muestra o programar consulta técnica virtual con nuestros ingenieros de aplicación de acero estructural.
