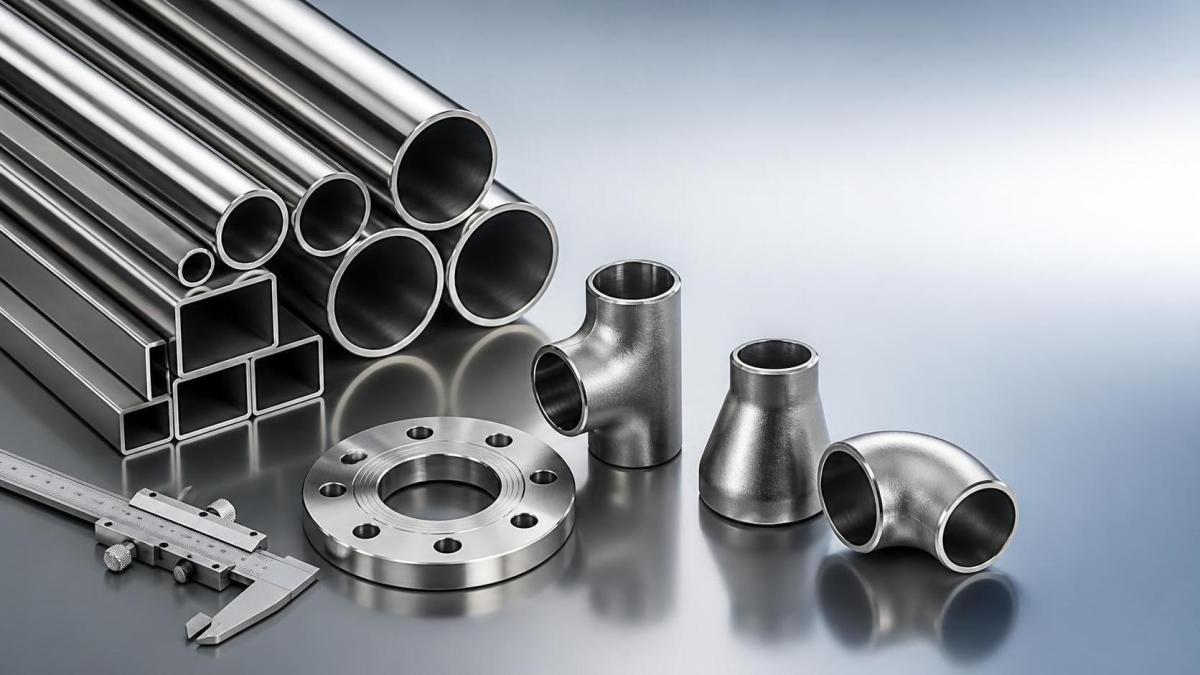

Cómo distinguir los tubos de acero inoxidable de las tuberías al especificar un proyecto

Cuando el acero inoxidable figura en la documentación de un proyecto, las palabras «tubo» y «tubería» suelen utilizarse indistintamente. Esto es comprensible en las primeras conversaciones, pero se vuelve arriesgado una vez que intervienen los planos, las órdenes de compra, los detalles de fabricación y los requisitos de inspección. Los tubos y las tuberías de acero inoxidable pueden parecer similares en un almacén, pero se solicitan, miden, ensayan y utilizan para fines diferentes.

Para un director de proyecto, la distinción no es una cuestión de vocabulario. Puede afectar a si un elemento encaja en una conexión, si una línea de proceso proporciona el caudal requerido, si una barandilla mantiene un aspecto uniforme tras la instalación y si el material procedente de diferentes acerías puede aceptarse sin demoras. La elección correcta comienza por entender qué debe hacer el componente, no simplemente cómo se denomina.

La diferencia práctica: los tubos se rigen por las dimensiones; las tuberías, por el servicio

Los tubos de acero inoxidable generalmente se especifican por su diámetro exterior real y su espesor de pared. Un comprador puede solicitar un tubo redondo, por ejemplo, de 50,8 mm de diámetro exterior × 2,0 mm de pared, o secciones huecas cuadradas y rectangulares, como 50 mm × 50 mm × 3 mm. Estas dimensiones son importantes porque los tubos se seleccionan habitualmente por su ajuste estructural, apariencia, precisión de fabricación o necesidad de conectarse con piezas de dimensiones precisas.

En cambio, la tubería normalmente se especifica por el tamaño nominal de tubería (NPS) y la cédula, o por otro sistema de tuberías utilizado en el mercado aplicable. El tamaño nominal no es necesariamente el diámetro exterior real. La cédula identifica una serie de espesores de pared que, a su vez, afecta al diámetro interior, la capacidad de presión, el peso y la preparación para soldadura. Los sistemas de tuberías se desarrollaron para transportar líquidos, gases, vapor o lodos; la uniformidad del recorrido del flujo y la idoneidad para el servicio a presión suelen ser más importantes que un ajuste exterior preciso a un bastidor fabricado.

Por ello, una nota en un plano que indique únicamente «tubería inoxidable de 50 mm» puede causar confusión. Puede describir un sistema de tubería nominal, un diámetro exterior aproximado o un tramo de tubo. Estas alternativas no son intercambiables. Un equipo de compras no debería tener que deducir la intención del diseñador después de emitir el pedido.

Mire más allá de la forma redonda

La forma redonda por sí sola no identifica el producto. Tanto las tuberías como los tubos pueden ser soldados o sin costura, y ambos pueden fabricarse en grados de acero inoxidable resistentes a la corrosión. Las pistas útiles son las dimensiones, las tolerancias, el uso final y la norma aplicable. Un elemento redondo pulido utilizado en una balaustrada, una línea sanitaria en una zona de procesamiento de alimentos y una línea de servicio que transporta agua pueden parecer similares a varios metros de distancia. Su lógica de especificación es diferente.

La comparación es una guía, no un sustituto de una revisión normativa. Determinados productos tubulares son adecuados para servicios relacionados con la presión, mientras que ciertos productos de tubería se utilizan en aplicaciones estructurales o fabricadas. La especificación del proyecto y los requisitos locales determinan el límite final.

Comience por la función y luego defina el material

Una especificación fiable comienza planteando algunas preguntas directas. ¿El elemento transporta un medio? ¿Está expuesto a presión interna, ciclos de temperatura, vacío o productos químicos de limpieza? ¿La dimensión exterior debe deslizarse en un soporte o alinearse con abrazaderas para vidrio? ¿El elemento será visible? ¿Su función portante está definida por un ingeniero? Las respuestas suelen indicar rápidamente si se necesita tubería, tubo o una sección estructural hueca fabricada específicamente.

Por ejemplo, una línea de derivación de servicio normalmente debe desarrollarse como una especificación de sistema de tuberías. El diseñador debe establecer el fluido, la presión de diseño, la temperatura de diseño, el margen de corrosión cuando corresponda, el método de unión y las válvulas y accesorios compatibles. Seleccionar un tubo con acabado brillante únicamente porque su diámetro exterior parece conveniente puede generar problemas de compatibilidad en cada conexión.

Una barandilla de acero inoxidable es una decisión diferente. En este caso, el diámetro exterior, la rectitud, el aspecto de la soldadura, el acabado superficial y la compatibilidad con los soportes suelen importar más que un diámetro nominal. Si en un detalle se muestra un tubo redondo de 42,4 mm, sustituirlo por un producto de tubería nominal puede alterar el diámetro exterior real e incompatibilizar los accesorios propietarios. El material podría seguir siendo acero inoxidable, pero ya no sería el mismo componente diseñado.

Los errores de dimensionamiento suelen comenzar con una línea omitida en el plano

El error evitable más común es indicar una sola dimensión. «Tubo inoxidable, 2 pulgadas» es incompleto porque no identifica si 2 pulgadas es un diámetro exterior real, una designación nominal de tubería, un diámetro interior o una referencia de tubo específica del mercado. «Tubería inoxidable, 50 mm» presenta la misma debilidad, salvo que se indique el sistema de tuberías aplicable.

Para los tubos, especifique la forma, las dimensiones exteriores reales, el espesor nominal de pared, el grado del material, el acabado, el requisito de longitud y las tolerancias relevantes para la fabricación. Para las tuberías, indique el tamaño nominal, la cédula o el espesor de pared, el grado del material, el tipo de fabricación si se requiere, la preparación de extremos y la norma o el código de referencia. Los documentos de diseño también deben indicar si se requiere documentación de ensayos de fábrica, examen no destructivo, prueba de presión, decapado, pasivación o trazabilidad. Estos requisitos deben seleccionarse según el servicio, no copiarse de un proyecto no relacionado.

Una referencia normativa es importante porque establece más que las dimensiones. Los sistemas ASTM, EN, JIS y GB pueden abordar de forma diferente la composición química, las propiedades mecánicas, los ensayos, las tolerancias y la forma del producto. Indicar un grado sin la norma de producto pertinente puede dejar margen para supuestos incompatibles. Un proveedor puede proporcionar un material equivalente en grado que no cumpla las disposiciones dimensionales o de inspección requeridas.

La selección del grado es independiente de la decisión entre tubo y tubería

Resulta tentador considerar que un grado de acero inoxidable constituye toda la especificación. En realidad, el grado, la forma del producto, la condición superficial, el método de fabricación y el entorno de servicio actúan conjuntamente. Los grados austeníticos comunes pueden considerarse para muchas aplicaciones generales, mientras que la exposición a cloruros, los entornos costeros, el contacto químico, las temperaturas elevadas, los requisitos de higiene y los procedimientos de soldadura pueden modificar la selección. La elección correcta debe revisarse conforme al entorno operativo real y a los requisitos aplicables del proyecto.

La condición superficial merece la misma atención. Un acabado cepillado decorativo, un acabado de fábrica y un acabado sanitario internamente liso responden a necesidades diferentes. La decoloración de la soldadura, la contaminación incrustada por acero al carbono y una limpieza deficiente posterior a la soldadura pueden reducir la resistencia a la corrosión en servicio, incluso cuando la aleación base sea adecuada. Cuando el acero inoxidable está expuesto y el rendimiento frente a la corrosión es crítico, la especificación debe aclarar las expectativas de limpieza posteriores a la fabricación, en lugar de asumir que el término «inoxidable» resuelve la cuestión.

Coordine los componentes de acero inoxidable con el conjunto constructivo más amplio

Los proyectos rara vez adquieren elementos de acero inoxidable de forma aislada. Una estructura de marquesina, una ampliación de almacén, un edificio agrícola o una instalación pública pueden combinar perfiles estructurales, láminas de cubierta, drenaje, soportes y tubos de acero inoxidable para barandillas, pantallas, bastidores de equipos o detalles expuestos. La coordinación en este punto evita que un pequeño problema de interfaz se convierta en una modificación en obra.

Por ejemplo, los sistemas de cubierta y pared deben evaluarse según su propio entorno de corrosión, detalles de fijación, movimiento térmico y acceso para mantenimiento. Para envolventes de edificios agrícolas, residenciales, comerciales y públicos, la lámina de acero Galvalume prepintado PPGL puede considerarse cuando su perfil, sistema de revestimiento y condiciones del proyecto se ajusten al diseño. Es una solución de material diferente a los tubos de acero inoxidable, pero las uniones entre metales disímiles, las penetraciones de cubierta, los soportes y las vías de drenaje aún requieren un detallado cuidadoso. No se debe dejar al criterio en obra el agua estancada ni el contacto directo entre materiales incompatibles.

Aquí también es donde un proveedor de acero estructural puede aportar valor práctico sin modificar la responsabilidad de diseño del ingeniero. Hongteng Fengda fabrica y exporta productos de acero estructural, incluidos acero angular, acero de canal, vigas, perfiles conformados en frío y componentes personalizados. Para los proyectos internacionales, la conversación útil suele centrarse en la claridad de los planos, la alineación de normas, el embalaje, el marcado de componentes y la forma en que los tubos o las tuberías se conectan con el paquete estructural. Estos detalles ayudan a reducir la ambigüedad en las compras antes de que el material llegue al taller de fabricación o a la obra.

Qué verificar antes de emitir una orden de compra

Una breve revisión técnica antes de la emisión suele ser más valiosa que resolver una disputa después de la entrega. Compruebe los siguientes puntos con respecto al plano aprobado y la lista de materiales más recientes:

• Si el artículo solicitado es tubería, tubo redondo, tubo cuadrado, tubo rectangular o sección estructural hueca.
• Si cada dimensión indicada es nominal o real, y si el espesor de pared es inequívoco.
• El grado de acero inoxidable, la norma de producto, el proceso de fabricación y el acabado superficial requeridos.
• Los detalles de conexión, incluidos accesorios, preparación de extremos, procedimientos de soldadura y variación dimensional admisible.
• Los requisitos de documentación, identificación, inspección y embalaje adecuados para el trabajo.
• Las longitudes de entrega y si son aceptables longitudes aleatorias, longitudes cortadas, anidamiento o márgenes de fabricación.

El último punto puede pasarse por alto. Un material técnicamente conforme con el grado y tamaño indicados aún puede generar desperdicios o problemas de manipulación si las longitudes de suministro no se ajustan al plan de corte. Por el contrario, solicitar tolerancias de longitud de corte excesivamente estrictas para material que será ampliamente fabricado puede aumentar el coste sin mejorar el conjunto terminado. Los requisitos deben ser estrictos donde la función lo exija, no en todas partes por costumbre.

No permita que un lenguaje intercambiable se convierta en material intercambiable

La regla más sencilla es esta: especifique tubos de acero inoxidable cuando las dimensiones exteriores reales, la forma del perfil, el ajuste de fabricación o el acabado determinen la decisión; especifique tuberías de acero inoxidable cuando la decisión se rija por una designación de sistema de tuberías, el servicio interno, la función a presión y los accesorios normalizados. Después, confirme por separado el grado, la norma, el espesor de pared, el acabado y los requisitos de inspección.

Antes de solicitar cotizaciones, los equipos del proyecto deben convertir las notas informales en una descripción controlada del material y hacer que el diseñador, el fabricante y el proveedor revisen cualquier interfaz poco clara. En proyectos de suministro global, esto es especialmente importante cuando los documentos abarcan las convenciones ASTM, EN, JIS o GB. Una especificación clara no garantiza una instalación perfecta, pero elimina una de las causas más comunes de que llegue material inoxidable incorrecto en la etapa equivocada del proyecto.
