Antes de cortar, soldar o instalar, los equipos de mantenimiento posventa siempre deben confirmar las dimensiones clave de los tubos de acero para evitar problemas de ajuste, retrabajos y costosos tiempos de inactividad. Desde el diámetro exterior y el espesor de pared hasta la tolerancia de longitud y la condición de los extremos, cada detalle afecta la precisión del reemplazo y el rendimiento a largo plazo. Esta guía explica qué dimensiones son más importantes antes de la fabricación y cómo un abastecimiento confiable ayuda a mantener la calidad en aplicaciones estructurales exigentes.

Para el personal de mantenimiento posventa, la cuestión principal no es simplemente conocer las dimensiones estándar de los tubos de acero. Es asegurarse de que el tubo de reemplazo encaje en el conjunto existente, funcione bajo las mismas cargas y evite retrasos inesperados una vez que comience la fabricación. En el trabajo práctico de campo, incluso una pequeña discrepancia en el diámetro, el espesor de pared, la rectitud o la preparación de los extremos puede convertir una reparación rutinaria en un evento de parada.

Por eso, la decisión más importante antes de la fabricación es la verificación, no la suposición. Los equipos de mantenimiento a menudo trabajan con planos antiguos, muestras desgastadas, estándares mixtos o solicitudes urgentes de reemplazo. En estas situaciones, verificar las dimensiones correctas en el orden correcto ayuda a reducir el riesgo de instalación, los errores de soldadura y las compras repetidas.

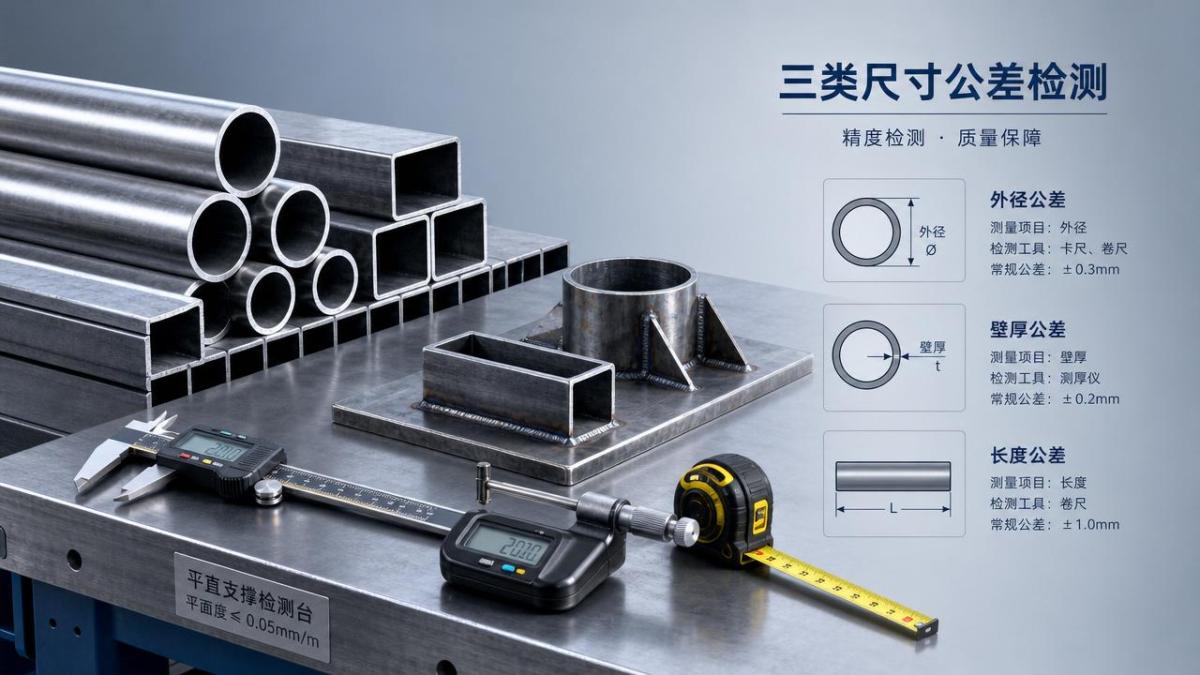

¿Qué dimensiones de los tubos de acero importan más antes de la fabricación?

Cuando las personas buscan dimensiones de tubos de acero, por lo general quieren más que una tabla. Necesitan saber qué dimensiones afectan realmente el corte, la unión, el rendimiento bajo carga y el reemplazo en campo. Para los trabajos de mantenimiento, los siguientes elementos siempre deben verificarse antes de que comience la fabricación.

1. Diámetro exterior o dimensiones exteriores. Esta es la primera dimensión que se debe confirmar porque afecta el ajuste con abrazaderas, manguitos, bridas, acoplamientos, soportes e interfaces estructurales existentes. Para los tubos redondos, el diámetro exterior es fundamental. Para los tubos cuadrados o rectangulares, el ancho y la altura exteriores son igual de importantes porque determinan si la sección de reemplazo se alineará con el marco original.

2. Espesor de pared. El espesor de pared afecta directamente la resistencia, el comportamiento de soldadura, el peso y el margen de corrosión. Un tubo con el tamaño exterior correcto pero con un espesor de pared incorrecto aún puede fallar en servicio o generar problemas de soldadura. En los entornos de mantenimiento, el espesor de pared también importa porque muchos conjuntos antiguos ya han perdido parte de su sección debido a la corrosión o al desgaste, lo que hace esencial una comparación precisa.

3. Diámetro interior, cuando la función lo requiere. No todos los trabajos necesitan el diámetro interior, pero algunos sí. Si el tubo transporta flujo, aloja cables, acepta insertos o encaja sobre una pieza acoplada, la holgura interna se vuelve importante. En estos casos, confiar solo en el tamaño exterior no es suficiente, especialmente si la variación del espesor de pared afecta el espacio interno utilizable.

4. Longitud y tolerancia de corte. Muchos problemas de reemplazo ocurren porque los equipos se centran en el tamaño de la sección pero ignoran la longitud de corte real y la tolerancia. Un tubo que sea apenas unos milímetros demasiado largo puede crear un montaje forzado, distorsión o desalineación en las uniones atornilladas y soldadas. Para los reemplazos en campo, la longitud total debe comprobarse junto con cualquier dimensión de ranura, orificio, muesca o desplazamiento del extremo.

5. Rectitud y torsión. La rectitud suele pasarse por alto hasta que comienza la instalación. Los tubos doblados o torcidos son difíciles de alinear y pueden requerir retrabajo en el sitio. Esto es especialmente importante para los elementos largos utilizados en marcos, soportes, protecciones, plataformas y estructuras de equipos.

6. Condición de los extremos. Los extremos deben comprobarse para verificar corte recto, biselado, ajuste, roscado, reducción o cualquier otra preparación. Un tamaño de tubo correcto con un detalle de extremo incorrecto aún puede detener la fabricación. La condición de los extremos afecta directamente la calidad de la soldadura, la velocidad de montaje y el control dimensional final.

Por qué los pequeños errores dimensionales crean grandes problemas de mantenimiento

Los equipos de mantenimiento posventa suelen medirse por el tiempo de respuesta, la calidad de la reparación y el tiempo de actividad del equipo. Eso significa que los errores dimensionales son costosos de maneras que van más allá del desperdicio de material. Una discrepancia en el tubo puede retrasar los cronogramas de reinicio, aumentar las horas de mano de obra, generar preocupaciones de seguridad y dañar la confianza entre los equipos de servicio y los usuarios finales.

Por ejemplo, si el diámetro exterior es ligeramente sobredimensionado, el tubo puede no encajar en una abrazadera o manguito existente. Si el espesor de pared es más delgado de lo esperado, la reparación puede pasar la inspección visual pero fallar bajo carga. Si la longitud de corte es corta, el espacio puede obligar a realizar ajustes de soldadura en campo que debiliten la conexión o alteren la geometría. Estos no son problemas teóricos. Son causas comunes de retrabajo en la fabricación de mantenimiento.

Los errores dimensionales también se vuelven más graves cuando los proyectos implican estándares mixtos como ASTM, EN, JIS o GB. Un tamaño nominal puede parecer familiar en el papel, pero diferir en la tolerancia real, el perfil de la sección o el peso por metro. El abastecimiento global puede ser una ventaja, pero solo cuando el comprador confirma las dimensiones frente a la aplicación prevista en lugar de confiar únicamente en las convenciones de nomenclatura.

Cómo deben verificar paso a paso las dimensiones de los tubos de acero los equipos de mantenimiento

Un flujo de verificación práctico ayuda a los equipos a avanzar más rápido sin aumentar el riesgo. El mejor enfoque es confirmar las dimensiones por capas, comenzando con las dimensiones que afectan el ajuste físico y luego comprobando los detalles que influyen en la fabricación y la vida útil.

Empiece por la aplicación. Pregunte qué función cumple el tubo en el conjunto. ¿Es portante, protector, estructural, decorativo o se utiliza como carcasa? ¿Se conecta a placas, cartelas, bastidores base, bisagras o equipos mecánicos? La función determina qué dimensiones son críticas y cuáles son secundarias.

Revise la fuente de referencia original. Si tiene planos de fabricación, compárelos con las mediciones de campo. Si solo tiene una pieza de muestra, inspecciónela en busca de desgaste, corrosión, deformación y modificaciones de reparaciones anteriores. Los tubos antiguos en servicio pueden ya no representar con precisión el tamaño de diseño original.

Mida las dimensiones principales. Para tubos redondos, confirme el diámetro exterior, el espesor de pared y la longitud. Para tubos rectangulares o cuadrados, mida el ancho, la altura, el espesor de pared y la condición de las esquinas. Utilice herramientas adecuadas como calibradores, medidores ultrasónicos de espesor, cintas métricas y reglas rectas según la condición de la pieza.

Revise las tolerancias. Una dimensión nominal por sí sola no cuenta toda la historia. El reemplazo de mantenimiento a menudo depende de si la tolerancia de producción real es aceptable para la estructura existente. Si un tubo debe acoplarse con un conjunto fijo, los límites de tolerancia deben discutirse con el proveedor antes de la fabricación.

Verifique las características de fabricación. Confirme orificios, ranuras, muescas, perfiles de ajuste, biseles de los extremos y separaciones de soldadura. Estos detalles pueden ser más importantes que el tamaño base del tubo porque determinan si la pieza fabricada se instala sin problemas y sin ajustes en el sitio.

Confirme el grado del material y el estándar. Las dimensiones nunca deben comprobarse de forma aislada de las propiedades del material. Un tubo con el tamaño correcto pero con un grado incorrecto puede tener diferente límite elástico, soldabilidad o comportamiento frente a la corrosión. Para reparaciones estructurales e industriales, la dimensión y el grado deben coincidir conjuntamente con el requisito real de servicio.

Qué comprobar al reemplazar tubos en estructuras existentes

El trabajo de reemplazo es diferente de la fabricación nueva porque la estructura circundante ya existe. El equipo de mantenimiento debe hacer que el nuevo tubo encaje en un sistema que puede haberse desplazado, desgastado, corroído o modificado con el tiempo. En estos casos, la verificación dimensional debe incluir el entorno de acoplamiento, no solo el tubo en sí.

Compruebe el espaciamiento entre soportes, los centros de los orificios de los pernos, las áreas de apoyo para soldadura y cualquier componente de acero conectado. Busque acumulación de recubrimiento, deformación o tolerancias acumuladas del conjunto original. En instalaciones antiguas, el plano de diseño puede ser correcto mientras que la estructura real se ha alejado de su geometría nominal. Por eso la medición en campo es tan importante.

También es útil revisar si la pieza de reemplazo necesita una resistencia a la corrosión mejorada. En algunos escenarios de mantenimiento, los tubos se conectan con láminas, placas o cubiertas protectoras expuestas a entornos exteriores o industriales. Cuando estos conjuntos implican zonas propensas a la corrosión, pueden especificarse materiales asociados comoPlaca de acero galvanizada para protecciones, cubiertas o componentes de soporte. Con rangos de espesor de 0.12 mm a 6.00 mm, anchos de 600 mm a 1500 mm y longitudes personalizables de 1 m a 12 m, dichos materiales pueden respaldar la compatibilidad estructural al tiempo que mejoran la resistencia a la corrosión atmosférica en aplicaciones de construcción, transporte, energía e industriales.

Para los compradores de mantenimiento, esto importa porque la consistencia dimensional no se refiere solo a los tubos. Se trata de cómo el tubo se integra con los productos de acero estructural adyacentes, los accesorios fabricados y los elementos de protección. Si las placas, soportes y cubiertas se obtienen de un proveedor con producción controlada y estándares reconocidos como ASTM, EN, JIS y GB, la coordinación dimensional se vuelve más fácil en todo el paquete de reparación.

Errores comunes al interpretar las dimensiones de los tubos de acero

Un error frecuente es confundir el tamaño nominal con el tamaño real medido. Esto ocurre a menudo cuando el personal de mantenimiento pide material de reemplazo rápidamente basándose en descripciones de piezas antiguas o en un lenguaje informal de taller. Una etiqueta nominal puede no reflejar la dimensión exterior exacta, el espesor de pared o el estándar requerido para el trabajo.

Otro error es suponer que todos los tubos con las mismas dimensiones exteriores funcionarán de la misma manera. En realidad, los cambios en el espesor de pared, el radio de las esquinas, el grado y el estándar de fabricación pueden afectar tanto la fabricación como el comportamiento en servicio. Dos tubos pueden parecer similares a simple vista pero comportarse de forma diferente durante la soldadura, el taladrado o la transferencia de carga.

Un tercer problema es ignorar la condición de los extremos y las tolerancias de fabricación. Los tubos pueden pedirse con el tamaño de sección correcto pero llegar sin el bisel, ajuste o precisión de corte adecuados. Entonces los equipos de mantenimiento pierden tiempo realizando ajustes que deberían haberse especificado con antelación.

También existe un riesgo al medir solo las secciones dañadas. Si un tubo ha sido abollado, corroído o deformado por el calor, las dimensiones tomadas de la zona dañada pueden no representar el tamaño previsto. Es mejor medir en varios puntos y compararlos con planos, elementos adyacentes o piezas de referencia no dañadas.

Cómo un abastecimiento confiable reduce el riesgo dimensional

Para los equipos de mantenimiento posventa, un buen abastecimiento es una decisión técnica, no solo una tarea de compras. Un proveedor confiable de acero estructural ayuda a reducir la incertidumbre proporcionando una capacidad de fabricación estable, un control de calidad constante y apoyo para dimensiones personalizadas cuando el stock estándar no coincide por completo con el requisito de reparación.

Esto es especialmente relevante para los compradores globales que gestionan proyectos transfronterizos. Un fabricante que trabaja con estándares internacionales y exporta regularmente puede ayudar a aclarar las diferencias de especificación antes de la producción. Eso reduce la posibilidad de recibir tubos o componentes estructurales que sean técnicamente conformes en un mercado pero inadecuados para la aplicación real de mantenimiento.

Hongteng Fengda, como fabricante y exportador de acero estructural de China, suministra acero angular, acero de canal, vigas de acero, perfiles de acero conformado en frío y componentes estructurales de acero personalizados para proyectos globales de construcción, industriales y de fabricación. Para los equipos de mantenimiento, el valor principal no es simplemente la gama de productos. Es la capacidad de combinar especificaciones estándar con soluciones OEM, producción estable y control de calidad alineado con los principales estándares.

Al adquirir elementos de acero de reemplazo, los compradores deben solicitar información sobre tolerancias dimensionales, confirmación del estándar de producción, registros de inspección y apoyo para detalles de fabricación personalizados cuando sea necesario. Esto es a menudo lo que diferencia un proceso de reemplazo fluido de correcciones repetidas en campo.

Una sencilla lista de verificación previa a la fabricación para equipos de mantenimiento

Antes de liberar los tubos para corte o soldadura, utilice una breve lista de verificación para confirmar lo esencial:

Confirme la forma del tubo: redondo, cuadrado o rectangular.

Confirme las dimensiones exteriores reales, no solo el tamaño nominal.

Confirme el espesor de pared en varios puntos si hay desgaste o corrosión.

Confirme la holgura interior requerida si el tubo se acopla con insertos o transporta flujo.

Confirme la longitud de corte y la tolerancia permitida.

Confirme la rectitud, la torsión y los daños visuales.

Confirme la preparación de los extremos: corte recto, bisel, ajuste, rosca o detalle especial.

Confirme las posiciones de los orificios, ranuras, soportes y accesorios soldados.

Confirme el grado del material, el estándar y el requisito de recubrimiento.

Confirme el ajuste con la estructura existente utilizando mediciones de campo siempre que sea posible.

Esta lista de verificación es simple, pero aborda los problemas que con más frecuencia causan retrabajo en mantenimiento. También ayuda a los equipos a comunicarse con mayor claridad con los fabricantes y proveedores, especialmente cuando las piezas de reemplazo son urgentes.

Conclusión

Para el personal de mantenimiento posventa, verificar las dimensiones de los tubos de acero antes de la fabricación es una de las formas más eficaces de prevenir problemas de instalación, controlar los costos de reparación y proteger el tiempo de actividad. Las dimensiones que más importan son las que afectan el ajuste real y el rendimiento en servicio: tamaño exterior, espesor de pared, longitud, tolerancia, rectitud y condición de los extremos.

La conclusión clave es clara. No trate las dimensiones de los tubos de acero como una simple referencia de catálogo. Trátelas como un proceso de verificación de idoneidad para el propósito vinculado a la estructura real, al método de fabricación y al entorno operativo. Cuando los equipos de mantenimiento combinan una medición cuidadosa con un abastecimiento confiable y una revisión clara de las especificaciones, reducen el riesgo y mejoran la calidad de cada trabajo de reemplazo.

En aplicaciones estructurales exigentes, los mejores resultados provienen de comprobar las dimensiones críticas con anticipación, aclarar las tolerancias antes de la producción y trabajar con proveedores que comprendan los estándares internacionales y los requisitos personalizados del acero. Ese enfoque ahorra tiempo en el taller, evita sorpresas en campo y respalda reparaciones más duraderas.
