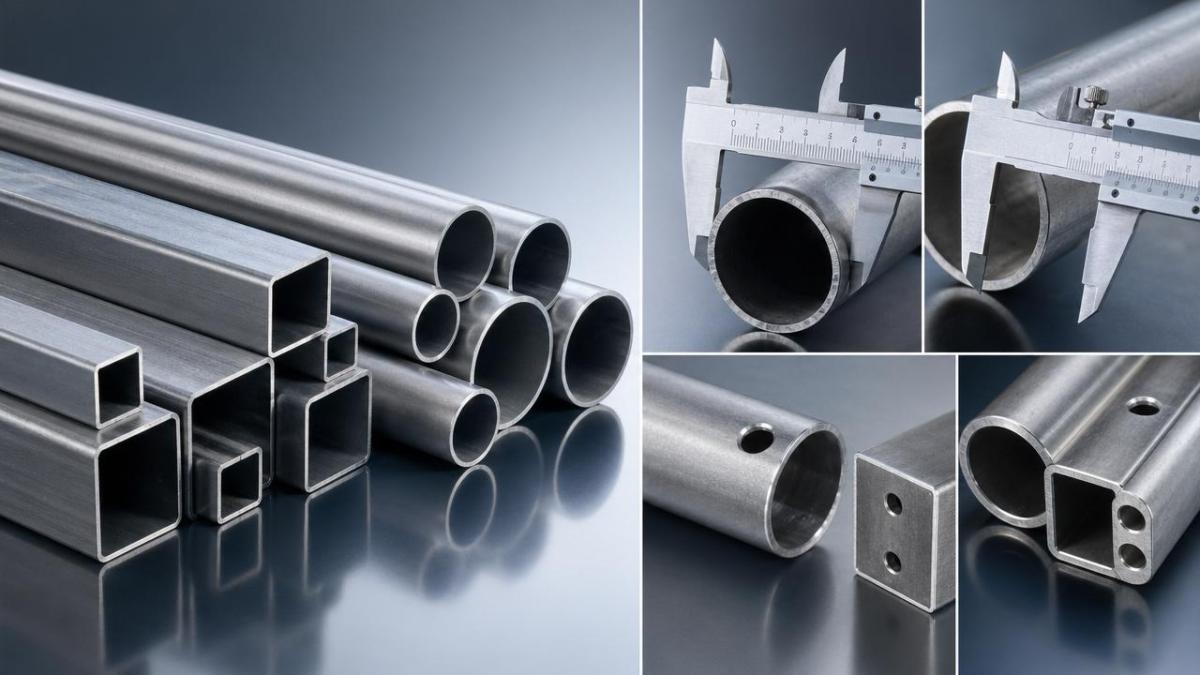

Los retrasos inesperados en la instalación suelen deberse a que las dimensiones de los tubos de acero no se han tenido en cuenta. Cuando las tolerancias de longitud, el espesor de la pared, el diámetro exterior o el acabado de los extremos no coinciden con los requisitos del proyecto, los equipos se enfrentan a retrabajos, problemas de ajuste y costosos tiempos de inactividad. Para los operarios y usuarios de la obra, comprender estos factores dimensionales clave ayuda a prevenir errores desde el principio, mejorar la eficiencia de la instalación y mantener los proyectos de estructuras de acero dentro del plazo previsto.

¿Por qué las dimensiones de los tubos de acero generan diferentes riesgos en distintos escenarios de obra?

En trabajos de estructuras de acero, un mismo diámetro de tubería puede funcionar bien en una aplicación y causar grandes retrasos en otra. La estructura de un almacén, el soporte de una línea de transporte, un taller de fabricación y una estructura temporal expuesta al agua presentan diferentes exigencias en cuanto a la precisión del ajuste. Para los operarios de obra, la cuestión principal no es solo si las dimensiones de la tubería de acero son técnicamente aceptables, sino si se ajustan al método de instalación, los detalles de conexión y la secuencia del proyecto.

Los problemas dimensionales suelen presentarse de cuatro formas predecibles: discrepancia en la longitud, variación en el diámetro exterior, inconsistencia en el espesor de la pared y errores en la preparación de los extremos. Incluso una pequeña desviación puede afectar a manguitos atornillados, uniones soldadas, sistemas de sujeción o conjuntos prefabricados. En muchos proyectos, una tolerancia de 2 a 5 mm puede parecer insignificante en la etapa de fábrica, pero en obra puede obligar a cortar, calzar, rectificar o incluso reemplazar piezas por completo.

El retraso en la instalación se agrava cuando los materiales llegan en lotes y el cronograma del equipo es fijo. Si los equipos de elevación, soldadura y el avance de la obra civil ya están coordinados en 3 a 7 nodos de servicio, un error en las dimensiones puede interrumpir toda la secuencia. Por ello, los operarios deben evaluar las dimensiones de los tubos de acero según su uso, en lugar de basarse únicamente en las descripciones de tamaño nominal que figuran en las cotizaciones o listas de empaque.

Las dimensiones que más suelen afectar a la instalación en campo

• Longitud de corte y tolerancia de longitud, especialmente para elementos prefabricados y módulos de estructura.
• Diámetro exterior o ancho y altura de la sección, datos fundamentales para manguitos, soportes y conexiones mediante abrazaderas.
• El espesor de la pared influye en la capacidad de carga, el aporte térmico de la soldadura y la precisión en la perforación.
• La rectitud y la torsión son particularmente relevantes para elementos largos de más de 6 a 12 metros.
• Escuadra de los extremos, biselado, posición de los orificios y estado de la superficie para el montaje directo.

Para compradores y usuarios de todo el mundo, contar con un proveedor confiable de acero estructural es fundamental. Hongteng Fengda, fabricante y exportador chino de acero estructural, ofrece a los proyectos perfiles angulares, perfiles en U, vigas de acero, perfiles de acero conformados en frío y componentes de acero estructural personalizados, fabricados según las normas ASTM, EN, JIS y GB. Esta amplia experiencia en el cumplimiento de normas resulta muy útil cuando los proyectos combinan conexiones de diseño local con materiales de acero importados.

La tabla que aparece a continuación muestra cómo los errores dimensionales afectan a los entornos de instalación habituales. En lugar de considerar las dimensiones de los tubos de acero como un único elemento de compra, los operarios pueden utilizar esta comparación para identificar dónde deben centrarse las comprobaciones antes de que el material llegue a la obra.

Esta comparación pone de relieve un punto importante: el riesgo de retraso no se distribuye de manera uniforme. En algunos trabajos, una sola pieza defectuosa detiene a un solo operario. En otros, un lote incorrecto puede paralizar grúas, soldadores, inspectores y demás trabajos durante 1 a 3 días. Por eso, la revisión dimensional debe vincularse al escenario de la obra desde el principio.

Tres escenarios típicos en los que los operadores deben verificar primero las dimensiones de los tubos de acero.

La mayoría de los retrasos se producen en entornos repetibles. Los operarios que comprenden estos patrones pueden reducir los ajustes en obra y mejorar la calidad de la entrega. Los tres escenarios que se describen a continuación se encuentran entre los más comunes en la instalación de estructuras de acero, la fabricación industrial y el suministro para la exportación de proyectos.

Escenario 1: Estructuras prefabricadas y montaje modular

En los sistemas prefabricados, las dimensiones de los tubos de acero deben coincidir exactamente con los planos, ya que el método de instalación presupone un posicionamiento rápido y modificaciones mínimas en obra. Si las columnas, los arriostramientos o los travesaños llegan con 3 mm menos de longitud o 4 mm más de longitud nominal, el error puede acumularse en varios tramos. En proyectos con entre 10 y 50 pórticos repetidos, una discrepancia inicial suele generar una cadena de problemas de alineación.

En este escenario, los operarios deben prestar especial atención a la longitud de corte, la ubicación de los orificios, la uniformidad diagonal y la perpendicularidad de los extremos. Estos detalles afectan directamente a la velocidad de ensamblaje atornillado. Si las caras de los extremos no son perpendiculares o los orificios se desvían más allá del rango aceptable, es posible que los operarios deban agrandar los orificios o forzar las conexiones, lo que aumenta tanto el tiempo de trabajo como el riesgo de fallos en el ajuste.

Un punto de control práctico consiste en solicitar la verificación dimensional antes del envío de todos los componentes con geometría repetida. Por ejemplo, en una línea modular estándar, comprobar las primeras 5 a 10 piezas de cada lote de producción puede ayudar a detectar desviaciones en las herramientas antes de embalar la cantidad total.

Qué verificar antes de descargar

• El etiquetado del paquete coincide con la secuencia de montaje y la revisión del dibujo.
• Las comprobaciones aleatorias de la longitud de las muestras confirman la consistencia de la tolerancia en todo el lote.
• Los extremos, los orificios y las fijaciones soldadas están en la orientación prevista.
• Los daños superficiales sufridos durante el transporte no han deformado los bordes ni los extremos de las secciones.

Escenario 2: Sistemas de soporte de equipos, bastidores y plataformas de mantenimiento

Este escenario es común en fábricas, áreas de servicios y plantas de procesamiento. En estos casos, las dimensiones de los tubos de acero influyen más en la compatibilidad de los elementos de fijación que la geometría repetitiva del marco. Los operarios deben ajustar abrazaderas, soportes, soportes para barandillas, soportes para rejillas y anclajes para equipos. El diámetro exterior o el ancho de la sección se convierten en la principal preocupación, especialmente cuando los soportes se fabrican por separado de los tubos.

El espesor de la pared también es importante, ya que modifica el comportamiento de la perforación y la respuesta a la carga local. Una pared más delgada de lo esperado puede reducir el acoplamiento de la rosca o provocar deformaciones alrededor de los pernos y las lengüetas soldadas. Una pared más gruesa puede retrasar la perforación en obra y requerir consumibles diferentes. Incluso cuando el tamaño nominal es correcto, la instalación real puede demorarse si las dimensiones de la sección varían con respecto al diseño de los herrajes de conexión.

En las instalaciones en funcionamiento, los periodos de parada pueden ser de tan solo 8 a 24 horas. En esas condiciones, los equipos no pueden permitirse el lujo de realizar ajustes por ensayo y error. Comprobar algunas dimensiones representativas de los tubos de acero comparándolas con los componentes reales del soporte antes de la movilización a la obra suele ahorrar mucho más tiempo que realizar ajustes de última hora bajo la presión de la parada.

Escenario 3: Trabajos de construcción pesados, de gran longitud o en zonas cercanas al agua.

Los proyectos cercanos a puertos, cimentaciones, excavaciones profundas o zonas de contención temporales presentan un riesgo dimensional diferente. En estos casos, la longitud, la rectitud y la estabilidad de la sección cobran mayor importancia, ya que resulta más difícil corregir desviaciones durante el izamiento, el hincado o el posicionamiento por etapas una vez iniciada la obra. Los elementos largos de más de 12 m, y especialmente aquellos que superan los 20 m, requieren una planificación más rigurosa para el transporte, la manipulación y el control de la secuencia de trabajo.

En este tipo de proyectos, los compradores suelen combinar tubos de acero con productos para contención o aguas profundas. Es ahí donde los productos estructurales relacionados pueden mejorar la planificación del proyecto. Por ejemplo, las tablestacas de acero se utilizan en la construcción de aguas profundas y en la formación de ataguías, con grados como S275, S355, S390, S430, SY295, SY390 y ASTM A690. Con estándares de producción que incluyen EN10248, EN10249, JIS5528, JIS5523 y ASTM, y longitudes individuales que superan los 80 m, estos productos demuestran cómo la planificación dimensional se vuelve aún más crítica cuando las condiciones de instalación son complejas.

Para los operarios, la lección es práctica: si un proyecto ya requiere un control preciso de las dimensiones de tablestacas, vigas o perfiles personalizados, las dimensiones de los tubos de acero deben revisarse con la misma rigurosidad. La rectitud, la secuencia de longitudes y las marcas de manipulación nunca deben considerarse detalles secundarios en trabajos pesados o en zonas con agua.

Cómo cambian las prioridades dimensionales según la aplicación, el método de conexión y el flujo de trabajo.

No todos los proyectos deben usar la misma lista de verificación de inspección. Una línea de ensamblaje soldada se centra en riesgos diferentes a los de un equipo de montaje en obra con estructuras atornilladas. Cuando los operarios comprenden cómo cambian las prioridades dimensionales, pueden dedicar el tiempo de inspección a donde genera mayor valor, en lugar de revisar todo por igual.

La principal diferencia suele radicar en el método de conexión. Los sistemas atornillados son muy sensibles a la posición del orificio, la longitud del extremo y la perpendicularidad. Los sistemas soldados son más sensibles a la variación del espesor de la pared, la precisión del bisel y la uniformidad de la separación. Los sistemas de sujeción dependen en gran medida de las dimensiones exteriores y el estado de la superficie. Esto significa que las mismas dimensiones de tubo de acero pueden ser aceptables para un proceso y no para otro.

Otro factor importante es si el trabajo se realiza en la fábrica o en obra. Los talleres de fabricación a veces pueden absorber pequeñas variaciones mediante cortes o mecanizados controlados. Los equipos en obra suelen tener menos herramientas, normas de seguridad más estrictas y mayor presión de tiempo. Una diferencia que se puede manejar en un taller puede convertirse en un retraso una vez que el material se coloca en su lugar.

La siguiente tabla ayuda a comparar las áreas de enfoque dimensional en flujos de trabajo comunes. Puede utilizarse como herramienta de toma de decisiones rápidas durante la revisión de adquisiciones, la inspección de entrada o las reuniones de coordinación previas a la instalación.

Esta comparación también facilita una mejor coordinación con el proveedor. Un fabricante con capacidad para producir acero estructural a medida puede ajustar el enfoque de la inspección, el marcado y el estilo de embalaje si la aplicación está claramente definida. En proyectos de acero exportados, esta comunicación puede reducir las discrepancias entre los estándares del taller y las expectativas en obra.

Errores comunes de juicio que hacen que las dimensiones de los tubos de acero parezcan aceptables en el papel, pero que fallen en la obra.

Muchos retrasos en la instalación no se deben a errores graves, sino a documentos que, aunque aparentemente correctos, no reflejan las condiciones reales de montaje. Los operarios deben saber dónde suele aparecer esta discrepancia, ya que el problema a menudo solo se detecta después de que comienza la descarga, la clasificación o el montaje de prueba.

El primer error consiste en comprobar únicamente el tamaño nominal. Si bien una orden de compra puede indicar el tamaño correcto de la sección, si no se especifican claramente el rango de tolerancia, las expectativas de rectitud o la preparación de los extremos, el producto entregado aún puede generar problemas durante la instalación. Esto suele ocurrir cuando intervienen múltiples normas, prácticas locales o planos revisados a lo largo de un mismo ciclo de proyecto.

El segundo error consiste en separar la revisión del diseño de la revisión del método de trabajo en obra. Una dimensión puede ajustarse al plano, pero aun así resultar difícil de instalar para el equipo con las herramientas disponibles. En proyectos con acceso limitado para esmerilar, taladrar o soldar, la precisión dimensional tiene un impacto directo en las horas de trabajo. Una corrección de 30 minutos repetida en 40 piezas se convierte en un problema de cronograma cuantificable.

Errores de juicio frecuentes que se deben evitar

1. Suponer que la longitud estándar es suficiente sin confirmar la longitud de corte exacta para ensamblajes modulares o repetitivos.
2. Considerar el espesor de la pared únicamente como una cuestión de resistencia e ignorar su efecto en la soldadura, la perforación y la compatibilidad de los soportes.
3. Ignorar la preparación de los extremos cuando la conexión depende de un ajuste preciso o del acceso para soldadura.
4. No realizar un control de muestras de los materiales entrantes antes de distribuirlos entre los distintos frentes de trabajo.
5. Utilizar una única lista de verificación de inspección para todas las aplicaciones, incluso cuando el proyecto incluya tanto la fabricación en taller como el montaje en obra.

Una secuencia de revisión práctica para operadores

Una buena práctica de inspección en campo consiste en revisar las dimensiones en tres etapas: antes de la producción, antes del envío y después de la llegada. Antes de la producción, confirme las dimensiones y tolerancias específicas de la aplicación. Antes del envío, verifique los primeros artículos o los informes de muestras. Después de la llegada, inspeccione una muestra controlada, generalmente del 3 % al 10 % del lote, según la frecuencia y la criticidad. Este enfoque por fases permite detectar problemas antes de que se resuelvan las reclamaciones al final del proceso.

Los operarios también deben registrar dónde se invierte realmente el tiempo de retrabajo. Si la mayoría de las correcciones se producen en los extremos, las zonas de los agujeros o en anchos de sección específicos, esa información se puede incorporar al siguiente pedido. A lo largo de dos o tres ciclos de proyecto, esto genera una especificación más útil que basarse únicamente en descripciones de sección genéricas.

Para los compradores que trabajan con proveedores extranjeros, una comunicación dimensional clara es fundamental. Las normas como ASTM, EN, JIS y GB ayudan a establecer una base técnica, pero la aplicación sigue determinando qué aspectos deben priorizarse en la fabricación y la inspección. Cuanto mejor comprenda el proveedor las condiciones del sitio, menor será el riesgo de retrasos evitables en obra.

Cómo elegir un proveedor y preparar su próximo pedido en función de las condiciones reales de instalación.

Cuando un proyecto depende de dimensiones precisas de tubos de acero, el precio por sí solo no es el factor decisivo. Los operarios y los equipos de proyecto deben preguntarse si el proveedor puede adaptar la fabricación a la aplicación prevista, la norma requerida, el enfoque de inspección y la secuencia de entrega. Esto es especialmente importante en las exportaciones de acero estructural, donde el transporte, la manipulación y el montaje en obra se realizan entre diferentes equipos y zonas horarias.

Un socio competente en acero estructural debe ser capaz de ofrecer perfiles estándar y componentes personalizados, explicar cómo las tolerancias afectan la instalación y preparar los materiales de manera que se reduzca la incertidumbre en obra. Hongteng Fengda proporciona productos de acero estructural y soluciones a medida para proyectos globales de construcción, industriales y de fabricación, con soporte de producción para perfiles angulares, perfiles en U, vigas de acero, perfiles conformados en frío y piezas de acero estructural a medida. Para los operadores, esto significa que un único proveedor puede coordinar múltiples elementos de acero bajo un proceso de control de calidad uniforme.

Los mejores resultados suelen obtenerse con una alineación técnica temprana. Si el proveedor recibe el método de conexión, la sensibilidad de tolerancia prevista, la secuencia de embalaje y los requisitos estándar antes de que comience la producción, es más probable que el acero entregado se ajuste al flujo de trabajo real de la instalación. En proyectos con entre 2 y 6 lotes de envío, esta planificación puede ayudar a reducir la confusión entre lotes y a mantener un progreso más constante en la obra.

Qué confirmar antes de realizar el pedido

• Se necesitan las dimensiones exactas de los tubos de acero para la aplicación, no solo los nombres nominales de las secciones.
• Normas aplicables, como ASTM, EN, JIS o GB, y cualquier expectativa de tolerancia específica del proyecto.
• Ya sean materiales para atornillado, soldadura, revestimiento, sujeción o métodos de conexión mixtos.
• Secuencia requerida para la longitud de corte, el acabado final, el trabajo de perforación, el marcado y el empaquetado.
• Plazo de entrega, asistencia con las muestras, puntos de inspección previos al envío y organización del lote de entrega.
