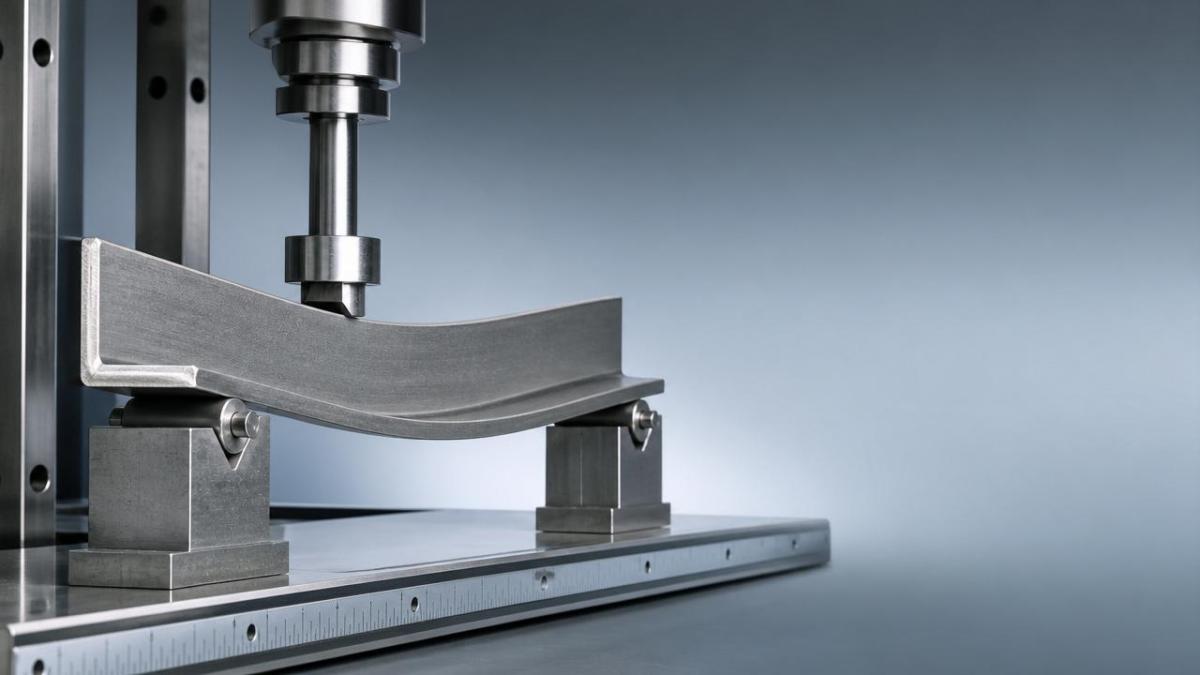

Al evaluar el rendimiento estructural, una pregunta común es cuándo el l shaped angle iron comenzará a doblarse bajo carga. La respuesta depende del tamaño de la sección, el espesor, el grado del acero, la luz y la dirección de la carga. Para los evaluadores técnicos, comprender estos factores es esencial para seleccionar un angle steel fiable que cumpla con los requisitos de resistencia, seguridad y conformidad del proyecto.
¿Qué significa la flexión para el l shaped angle iron?
La flexión comienza cuando la tensión aplicada supera la resistencia de la sección a la deformación. En términos simples, el l shaped angle iron se deforma bajo la fuerza y puede no recuperarse por completo.
Dos etapas importan. Primero viene la flexión elástica. El acero se mueve ligeramente pero vuelve después de descargarlo. Segundo viene la flexión plástica. En ese punto, aparece un cambio permanente de forma.
Esta distinción es crítica en las estructuras de acero. Un elemento puede ser seguro frente al colapso, pero aun así no cumplir los límites de servicio porque la deflexión visible se vuelve inaceptable.
Para el l shaped angle iron, el comportamiento a la flexión es más complejo que el del acero plano. Su rigidez desigual en diferentes direcciones hace que la orientación sea muy importante durante el diseño.
¿Qué factores determinan cuándo el l shaped angle iron se dobla bajo carga?
Varias variables actúan juntas. Ningún valor único de carga se aplica a todas las secciones de l shaped angle iron. El mismo material puede comportarse de manera muy diferente después de cambios en el tamaño o en la luz.
1. Dimensiones de la sección
Las longitudes de ala mayores y un espesor superior normalmente aumentan la resistencia a la flexión. Un ángulo de 50×50×5 mm se comporta de manera muy diferente a un ángulo de 30×30×3 mm.
El momento de inercia controla la rigidez. Incluso un pequeño aumento del espesor puede mejorar significativamente la resistencia, especialmente en luces cortas y medias.
2. Grado del acero
El límite elástico afecta cuándo comienza la flexión permanente. El acero estructural de grado superior puede soportar más tensión antes de que comience la deformación plástica.
Sin embargo, un acero más resistente no siempre resuelve la deflexión excesiva. La rigidez depende principalmente del módulo elástico y de la geometría, no solo del límite elástico.
3. Longitud de la luz
Las luces no soportadas más largas se doblan con mucha más facilidad. La deflexión aumenta rápidamente a medida que la luz crece, y a menudo se convierte en el factor decisivo antes de que ocurra la fluencia.
4. Tipo y dirección de la carga
Una carga puntual centrada provoca una tensión diferente a la de una carga distribuida uniformemente. La carga excéntrica también puede torcer la sección mientras la dobla.
Debido a que el l shaped angle iron es asimétrico, la carga aplicada a través de un ala puede generar una respuesta más débil de la esperada si la orientación se elige mal.
5. Detalles de conexión
Los agujeros para pernos, las posiciones de soldadura y las condiciones de restricción en los extremos influyen en el rendimiento real. Un ángulo simplemente apoyado se dobla más que una condición de extremos fijos bajo la misma carga.
¿Cómo puede estimar si el l shaped angle iron se doblará demasiado?
Una revisión práctica comienza con tres comprobaciones: resistencia, deflexión y estabilidad. Estas deben evaluarse en conjunto y no por separado.
- Compruebe el momento flector esperado de la carga aplicada.
- Compare la tensión con la resistencia admisible o de diseño del acero.
- Revise los límites de deflexión exigidos por la estructura o el código.
- Considere los efectos de torsión lateral y el riesgo de pandeo local.
Por ejemplo, un l shaped angle iron ligero puede aprobar los cálculos básicos de resistencia, pero aun así combarse visiblemente en un bastidor, soporte, apoyo de estante o base de equipo.
Si el ángulo soporta vibración, impacto o carga repetida, el margen de diseño debe ser más conservador. El servicio dinámico incrementa el riesgo de deformación a largo plazo.
En muchos proyectos de fabricación, la protección contra la corrosión también importa. El rendimiento superficial puede prolongar la vida útil de accesorios, soportes y elementos de acero secundarios.
Para necesidades relacionadas de suministro de acero,S220GD Galvalume Steel Coil ofrece una fuerte resistencia a la corrosión atmosférica y una excelente resistencia al calor.
Este material utiliza un recubrimiento de 55% aluminium, 43.5% zinc, y 1.5% silicon. Está disponible bajo normas relacionadas con GB, ASTM, EN, y JIS.
El espesor típico varía de 0.25 a 1.2 mm, con recubrimientos AZ30 a AZ150. A menudo se selecciona cuando se necesita una durabilidad superior a la de la chapa galvanizada estándar.
¿Cuándo es más probable que el l shaped angle iron falle en aplicaciones reales?
El fallo no siempre significa una fractura repentina. En la mayoría de las aplicaciones de acero estructural, los problemas de flexión aparecen primero como deflexión excesiva, torsión, desalineación o daños en las conexiones.
Situaciones comunes de alto riesgo
- Luces largas con secciones angulares delgadas
- Carga sobre una sola ala sin arriostramiento adecuado
- Soportes en voladizo que soportan cargas concentradas
- Ángulos debilitados por agujeros cerca de las zonas de momento máximo
- Servicio en exteriores con pérdida por corrosión a lo largo del tiempo
Un ángulo de estante, soporte solar, borde de bastidor de máquina o remate de escalera puede parecer simple. Sin embargo, una mala elección de sección puede generar movimientos no deseados durante el servicio.
En estructuras más pesadas, la interacción de pandeo también importa. La compresión combinada con la flexión puede reducir significativamente la capacidad efectiva del l shaped angle iron.
¿Cómo se compara el l shaped angle iron con otras secciones de acero en cuanto a resistencia a la flexión?
El l shaped angle iron es económico, fácil de fabricar y ampliamente disponible. Aun así, no siempre es la mejor opción cuando el control de la flexión es la máxima prioridad.
Si la resistencia a la flexión es crítica, las secciones de canal, caja o viga pueden superar al l shaped angle iron con niveles de peso similares.
Sin embargo, para piezas de conexión, refuerzo de bordes y aplicaciones de soporte moderado, el angle steel sigue siendo una opción práctica y rentable.
¿Qué errores causan juicios incorrectos sobre la flexión?
Muchos problemas de flexión provienen de supuestos más que de defectos del material. Algunos errores comunes aparecen repetidamente en el trabajo de selección y fabricación de acero.
- Ignorar la dirección de la carga y tratar el ángulo como totalmente simétrico.
- Comprobar solo el límite elástico, sin verificar los límites de deflexión.
- Usar el tamaño nominal sin considerar las tolerancias reales de espesor.
- Pasar por alto las reducciones por agujeros, los efectos térmicos de la soldadura o la pérdida por corrosión.
- Elegir basándose en hábitos anteriores en lugar de en las condiciones actuales de luz y carga.
Otro error es ignorar las normas. La selección del acero estructural debe ajustarse a los requisitos aplicables de ASTM, EN, JIS, o GB para la región del proyecto.
¿Qué preguntas frecuentes rápidas ayudan a evaluar el l shaped angle iron bajo carga?
Una respuesta fiable a cuándo el l shaped angle iron se dobla bajo carga requiere más que una simple estimación del peso. La geometría, el apoyo, la orientación y las condiciones reales de servicio son factores importantes.
Para obtener mejores resultados, compare cuidadosamente las propiedades de la sección, verifique los requisitos del código y revise tanto la resistencia como la deflexión antes de la selección final del acero.
Hongteng Fengda suministra productos de acero estructural y soluciones personalizadas para proyectos globales de construcción, industria y manufactura. El soporte estándar y OEM ayuda a mejorar la fiabilidad y el control del plazo de entrega.
Si su aplicación implica l shaped angle iron, channel steel, vigas o perfiles conformados en frío, una revisión técnica de la trayectoria de carga y de la eficiencia de la sección es el mejor siguiente paso.
