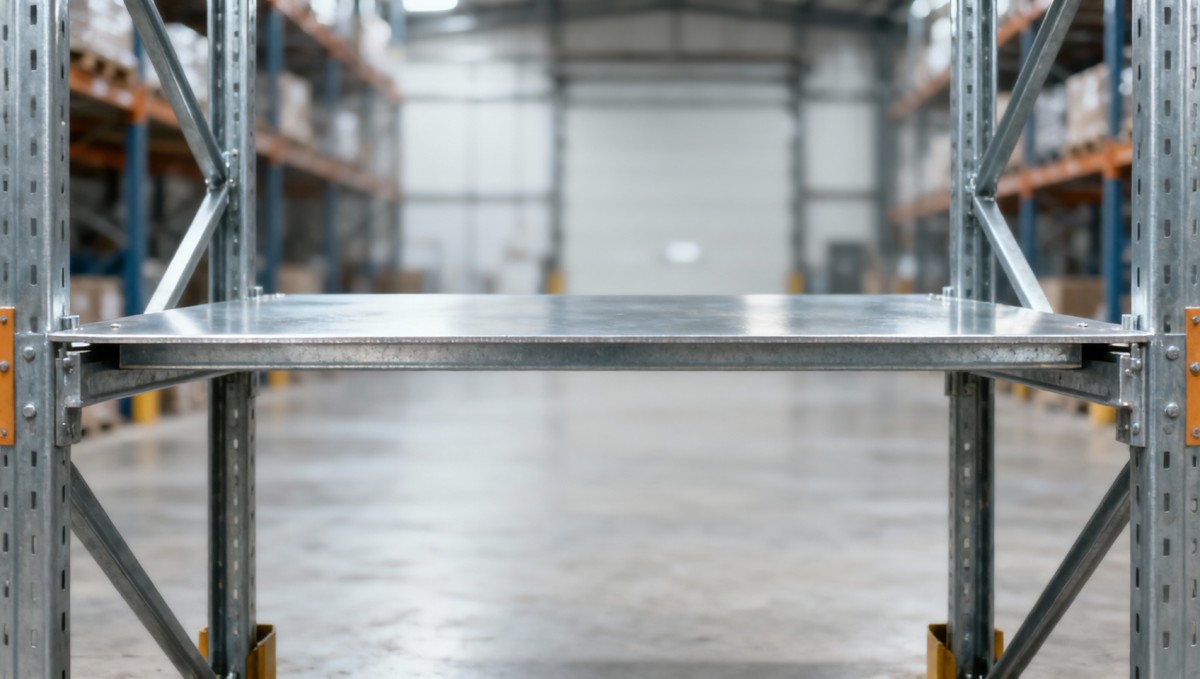

Un panel puede parecer perfectamente adecuado mientras aún está sobre el suelo del almacén. El problema suele aparecer más tarde, cuando se instala sobre una abertura más amplia, se utiliza como cerramiento de equipos, queda expuesto a la succión del viento o debe soportar cargas de mantenimiento para las que nunca fue diseñado. La chapa puede combarse visiblemente entre apoyos, abollarse alrededor de los sujetadores, vibrar durante el servicio o presentar bordes deformados después de la manipulación.

Muchas decisiones de compra comienzan con una pregunta sencilla: «¿Qué calibre deberíamos comprar?». Es comprensible, pero puede llevar a una selección incorrecta. El espesor de una placa metálica galvanizada es muy importante; sin embargo, el espesor por sí solo no define la resistencia del panel. La luz, la disposición de los apoyos, el grado de acero, el perfil del panel, la dirección de carga, los detalles de conexión y la designación del recubrimiento de zinc afectan a que el panel terminado funcione según lo previsto.

Un enfoque más fiable consiste en partir de las condiciones reales de trabajo en lugar de un número de calibre conocido. Esto es especialmente importante cuando un panel galvanizado plano sustituye a una chapa perfilada, cuando la separación entre apoyos cambia durante la fabricación o cuando una especificación solo proporciona un espesor nominal sin aclarar si dicho valor incluye el recubrimiento.

La primera distinción: la resistencia no es lo mismo que la rigidez

El espesor mejora tanto la resistencia como la rigidez, pero no al mismo ritmo. Esta diferencia explica por qué un pequeño cambio de espesor puede tener un efecto notable en el comportamiento del panel.

Para una placa o chapa que se flexiona entre apoyos, la rigidez a flexión está estrechamente relacionada con el cubo del espesor del acero base. En términos prácticos, un aumento moderado del espesor puede reducir considerablemente la deflexión. El panel se siente más firme, es menos propenso a combarse por su propio peso y, por lo general, resiste mejor las vibraciones. La resistencia a flexión también aumenta con el espesor, aunque su relación se aproxima más al cuadrado del espesor para una geometría de panel comparable.

Esto es importante porque un panel puede permanecer por debajo del límite de fluencia de su material y aun así resultar inaceptable en servicio. Una deflexión excesiva puede agrietar selladores, desalinear puertas, acumular agua, aflojar sujetadores, dañar acabados o generar un problema estético en revestimientos visibles. En estos casos, seleccionar únicamente según la capacidad máxima de carga no cumple el requisito real de rendimiento.

La chapa delgada no es automáticamente inadecuada. Puede funcionar bien cuando los apoyos están muy próximos, las cargas son ligeras, el panel está plegado en un perfil rígido o la chapa se utiliza principalmente como revestimiento protector y no como elemento portante. El error consiste en tratar una chapa plana y delgada como si se comportara igual que un panel perfilado más profundo o una chapa apoyada a intervalos más cortos.

Por qué la luz instalada cambia la decisión

Una fuente frecuente de problemas es la diferencia entre lo indicado en una orden de material y lo que existe en obra. Una placa metálica galvanizada puede seleccionarse basándose en una separación de apoyos supuesta y luego instalarse sobre una abertura más amplia debido a cambios en la estructura, recortes u omisión de elementos intermedios. La misma chapa puede comportarse de manera muy distinta en una luz ligeramente mayor.

A medida que aumenta la luz, la deflexión crece rápidamente. Por eso, un espesor aceptable para un panel de revestimiento corto puede ser inadecuado para una cubierta, tapa, partición o protección de equipos de mayor longitud. La orientación del panel también importa. Una chapa rectangular es más rígida cuando trabaja en la dirección que proporciona el ancho efectivo y la disposición de apoyos más favorables. Girar el mismo panel 90 grados puede cambiar significativamente su respuesta.

Antes de comparar espesores, establezca cuatro datos específicos del trabajo:

• La distancia libre entre apoyos efectivos, no solo la longitud total del panel.
• Si el panel está apoyado en dos, tres o cuatro lados.
• Si los bordes están libres, fijados, plegados, asentados en un marco o restringidos continuamente.
• Si las cargas actúan hacia abajo, hacia afuera, hacia adentro, de forma repetida o en más de una dirección.

Un panel fijado alrededor de todos sus bordes puede comportarse de forma distinta a otro apoyado solo en dos lados opuestos. Del mismo modo, una chapa fijada de forma intermitente puede desarrollar deformación local entre sujetadores incluso si la luz principal parece adecuada en un plano.

No deben confundirse el espesor del metal base y el espesor del recubrimiento

El acero galvanizado se describe comúnmente mediante varios términos relacionados con el espesor, y no son intercambiables. Una especificación de compra puede referirse al espesor del metal base, al espesor total recubierto, al espesor nominal, al espesor mínimo o a una designación de calibre. Si estos conceptos no se aclaran antes de realizar el pedido, proveedores y fabricantes pueden estar comparando valores diferentes mientras suponen que significan lo mismo.

El recubrimiento de zinc aporta protección contra la corrosión. No proporciona la misma contribución estructural que el sustrato de acero. Para los cálculos de resistencia del panel, el espesor del acero base suele ser el valor crítico. El recubrimiento tiene masa y ocupa espesor físico, pero no debe considerarse un sustituto del acero que soporta carga.

Esta distinción cobra importancia en materiales de calibre ligero. Cuando el sustrato de acero es relativamente delgado, la diferencia entre una medición total con recubrimiento y el espesor subyacente del metal base puede ser relevante para tolerancias, conformado, estimaciones de peso y evaluación estructural. Una especificación clara debe indicar por separado el espesor requerido del acero base y la designación de recubrimiento requerida.

Los números de calibre merecen especial precaución. Las convenciones de calibre pueden variar según el tipo de producto, la práctica del mercado y la tabla de referencia. Una etiqueta de calibre sin un valor indicado en milímetros o pulgadas puede generar ambigüedad evitable. Para la revisión de ingeniería, utilice un valor de espesor real con una tolerancia acordada y confirme si se refiere al acero base o a la chapa recubierta terminada.

La geometría del panel puede importar más que aumentar el espesor de la chapa

Una placa plana depende principalmente de su propio espesor para resistir la flexión. Un panel conformado obtiene rigidez de su geometría. Las ondulaciones, nervaduras, canales, pestañas de retorno, secciones de sombrero, bordes plegados y formas cerradas alejan material del eje neutro, lo que mejora considerablemente el rendimiento a flexión sin requerir un aumento proporcional del peso del acero.

Por eso, dos paneles fabricados con el mismo espesor de chapa galvanizada pueden tener capacidades muy distintas. Una chapa plana de cierre puede ser apropiada para una abertura enmarcada con apoyos muy próximos. Un perfil nervado o conformado en frío puede ser la mejor opción para luces mayores. Una bandeja plegada poco profunda puede mejorar la rigidez durante la manipulación, pero aun así requerir evaluación frente a cargas concentradas o presión del viento.

No suponga que un perfil de aspecto más profundo es automáticamente más resistente. El rendimiento efectivo depende de la separación de nervaduras, la forma del perfil, el espesor del acero, el comportamiento de pandeo local, la continuidad sobre los apoyos y el patrón de conexiones. Los elementos delgados de una sección conformada pueden pandear localmente antes de que el panel alcance la capacidad de flexión sugerida por su forma general.

Cuando el diseño lo permita, añadir un apoyo intermedio o modificar el perfil puede ser más eficiente que simplemente pasar a una placa metálica galvanizada mucho más gruesa. Esto es especialmente cierto cuando la preocupación principal es la deflexión sobre una luz libre larga, en lugar de la resistencia a daños locales.

Cargas fáciles de pasar por alto

El peso propio es solo una parte de la evaluación. Un panel instalado verticalmente puede soportar poca carga gravitatoria, pero aun así enfrentarse a presión y succión del viento. Una cubierta horizontal puede acumular cargas de mantenimiento, objetos almacenados, residuos, agua o impactos accidentales. Las particiones industriales pueden ser empujadas por carros o equipos. El transporte y la elevación pueden introducir tensiones temporales que superan las cargas normales de servicio.

El viento merece especial atención porque la succión puede separar un panel de su sistema de apoyo. En esa condición, el arrancamiento o paso de los sujetadores, el desgarro de bordes y las hendiduras locales pueden gobernar antes de que la propia chapa alcance un límite global de flexión. Una placa más gruesa puede mejorar la resistencia local, pero la disposición de las fijaciones y el espesor de los elementos de apoyo siguen siendo esenciales.

Las cargas concentradas no deben evaluarse como si estuvieran distribuidas uniformemente. Una persona que pisa cerca del centro de una cubierta delgada, una herramienta colocada junto a un borde sin apoyo o un componente montado que transmite carga sobre un área pequeña pueden producir flexión local y abolladuras permanentes. Si existe la posibilidad de cargas concentradas, identifique el área y la ubicación de contacto en lugar de basarse en una suposición general de carga uniforme.

Un proceso práctico de comparación antes de la aprobación

Cuando hay varias opciones de espesor disponibles, comience definiendo la función del panel. ¿Es revestimiento, cubierta contra la intemperie, protección de maquinaria, revestimiento interior, diafragma estructural, componente conformado o una placa destinada a transferir carga a un marco? La respuesta determina si probablemente gobiernan la apariencia, la deflexión, la resistencia local a abolladuras, la vida útil frente a la corrosión o la capacidad estructural.

A continuación, documente la condición instalada. Marque las dimensiones del panel, las luces libres, los anchos y la separación de los apoyos, la restricción de bordes, las aberturas, las penetraciones y las ubicaciones de los sujetadores. Este paso suele revelar que el verdadero punto débil no es el amplio centro de la chapa, sino una franja estrecha junto a una abertura, una esquina con fijación insuficiente o un borde sin apoyo creado por un corte en obra.

Después, separe las cargas según la condición. Considere la carga permanente, la actividad temporal de mantenimiento, presión o succión, fijación de equipos, manipulación y cualquier carga repetida que pueda causar fatiga o aflojamiento. Si el panel forma parte de un conjunto exterior, tenga en cuenta el drenaje y la posibilidad de que el agua estancada aumente la carga cuando la deflexión crea un punto bajo.

Con estos datos, compare los espesores candidatos utilizando el valor del acero base, no solo un nombre de calibre. Revise la tensión de flexión, la deflexión, el pandeo local, el apoyo sobre soportes y la capacidad de conexión. Para paneles con nervaduras o pliegues, utilice propiedades aplicables al perfil real en lugar de tratar el material como una placa plana. Si el panel contribuye a la estabilidad de un conjunto mayor, el análisis también debe considerar la transferencia de carga hacia los elementos de acero de apoyo.

El grado del material afecta la respuesta, pero no sustituye al espesor

Un grado de acero de mayor resistencia puede aumentar el nivel de tensión al que comienza la fluencia. Esto puede permitir que una chapa más delgada cumpla un límite de resistencia en algunas aplicaciones. Sin embargo, el grado de acero no aumenta la rigidez elástica de la misma manera. Dos grados comunes de acero al carbono tienen módulos de elasticidad ampliamente similares, por lo que una chapa de mayor límite elástico y del mismo espesor no se deformará automáticamente menos bajo carga de servicio.

Esta es una corrección útil a una suposición común de compra: el acero de mayor resistencia no es un sustituto universal de un panel más grueso. Si el requisito gobernante es la deflexión, la vibración, el abollamiento o la resistencia a las abolladuras, puede seguir siendo necesario aumentar el espesor o la geometría del perfil. El material de mayor resistencia también puede afectar el comportamiento de conformado, los radios de plegado, el riesgo de agrietamiento en bordes y los ajustes de fabricación.

Para componentes galvanizados conformados, revise el grado especificado junto con los dobleces, orificios, relieves, accesorios soldados y tolerancias previstos. Un panel que parece adecuado en una comparación simple de resistencia puede crear dificultades de fabricación si la combinación elegida de grado, espesor y detalle de conformado no corresponde con la geometría de la pieza.

Las conexiones suelen revelar si la selección del panel es realista

Los sujetadores hacen más que mantener el panel en su lugar. Determinan cómo entran las cargas en la chapa y cuánta restricción de borde recibe realmente el panel. Los sujetadores muy espaciados pueden permitir que el borde de un panel delgado se levante o aletee. Los orificios sobredimensionados pueden reducir el área de apoyo. Los sujetadores colocados demasiado cerca de un borde pueden provocar desgarro. Una chapa rígida fijada a un marco flexible puede seguir mostrando movimiento porque el propio apoyo se deflecta.

Preste atención también al contacto entre metales distintos y a los bordes cortados. El galvanizado protege la superficie del acero, pero los orificios perforados, los bordes cortados, los arañazos, la humedad atrapada y los materiales incompatibles pueden cambiar el comportamiento frente a la corrosión con el tiempo. Esto no significa que cada borde requiera el mismo tratamiento; significa que el detallado debe corresponder a la exposición y la vida útil esperada.

Cuando una chapa debe retirarse para mantenimiento, la fijación y desfijación repetidas pueden agrandar los orificios o dañar el recubrimiento. En esa situación, una chapa ligeramente más robusta, una zona de fijación reforzada, un marco desmontable o un detalle de conexión alternativo pueden ser preferibles a depender repetidamente de material delgado en los mismos puntos.

Cuándo una placa más gruesa es la respuesta correcta y cuándo no lo es

Aumentar el espesor suele ser una respuesta razonable cuando un panel plano presenta deflexión excesiva, baja resistencia a abolladuras, apoyo local inadecuado en los sujetadores o resistencia insuficiente bajo una condición fija de luz y carga. También puede mejorar la manipulación durante el transporte y la instalación, reduciendo la posibilidad de que las chapas se doblen permanentemente antes de su colocación.

Sin embargo, el espesor no debe utilizarse para ocultar un problema de diseño no resuelto. Si el panel tiene una luz excesiva, carece de apoyo en los bordes, recibe cargas concentradas o utiliza un patrón de fijación inadecuado, simplemente elegir material más pesado puede aumentar el coste y el peso sin resolver el modo de fallo gobernante. Una disposición de apoyos revisada, un perfil conformado, retornos de rigidización o una mejor disposición de conexiones pueden proporcionar una corrección más directa.

La especificación más fiable describe la necesidad terminada en lugar de nombrar solo un calibre: espesor del acero base, requisito de recubrimiento, grado cuando sea relevante, perfil del panel, dimensiones, condición de apoyo, supuestos de carga, deflexión admisible, detalles de conexión y cualquier operación de fabricación. Esto proporciona a los fabricantes y equipos de proyecto una base común para la revisión.

Cuando el comportamiento requerido del panel no pueda confirmarse a partir de los planos disponibles, no se base en una comparación visual entre muestras. Trate la cuestión como un elemento de verificación de diseño. Una placa metálica galvanizada que parece solo ligeramente más delgada puede comportarse de manera muy diferente una vez que se consideran la luz, el perfil y la restricción. Elegir primero según la condición instalada es la manera práctica de obtener un panel suficientemente resistente, suficientemente rígido y adecuado para el trabajo que debe realizar.
