Seleccionar el grado adecuado de tubería de acero API 5L para servicio ácido es crucial para la seguridad, el cumplimiento y el rendimiento a largo plazo en aplicaciones de petróleo y gas, petroquímica y offshore. Con exposición al sulfuro de hidrógeno (H₂S), los grados estándar como ASTM A106 Gr B o placa de acero dulce son insuficientes: solo califican tuberías resistentes a la corrosión especificadas correctamente con resistencia estricta a HIC/SWC. En Hongteng Fengda, un fabricante y exportador confiable de acero estructural de China, suministramos tuberías sin costura/soldadas API 5L (por ejemplo, X52, X60, X65, X70 PSL2 con TMCP + tratamiento térmico), opciones de galvanizado en caliente y acero al carbono certificado en láminas, todos conformes con NACE MR0175/ISO 15156. Ya sea que sea un evaluador técnico, especialista en adquisiciones o gerente de proyectos, esta guía lo ayuda a ajustar las especificaciones del material a los requisitos del servicio ácido, reduciendo riesgos, costos y tiempo de inactividad.

Comprendiendo el servicio ácido y sus demandas de materiales

El servicio ácido se refiere a entornos donde los sistemas de tuberías de acero están expuestos a sulfuro de hidrógeno (H₂S) húmedo bajo presión, común en la producción upstream de petróleo y gas, inyección de gas ácido y unidades de desulfuración de refinerías. En tales condiciones, los aceros al carbono estándar sufren agrietamiento inducido por hidrógeno (HIC), agrietamiento por tensión de sulfuro (SSC) y agrietamiento escalonado (SWC). Estas fallas pueden ocurrir sin deformación visible y a menudo provocan fugas o rupturas catastróficas dentro de las 72 horas posteriores a la exposición si las especificaciones del material se aplican incorrectamente.

La severidad del servicio ácido se clasifica por la presión parcial de H₂S (medida en kPa o psi), nivel de pH, contenido de cloruro, rango de temperatura (típicamente 0–150°C) y tensión total de tracción. Según ISO 15156-2, los entornos que exceden 0.05 kPa de presión parcial de H₂S requieren materiales calificados para resistencia a SSC, lo que hace que la selección sea mucho más rigurosa que la resistencia general a la corrosión.

A diferencia de las aplicaciones no ácidas, el servicio ácido exige trazabilidad completa de la composición química, control estricto de la dureza (≤22 HRC según NACE MR0175) y tratamiento térmico posterior a la soldadura (PWHT) obligatorio para uniones soldadas. La uniformidad microestructural, especialmente la evitación de estructuras bandeadas de ferrita-perlita, es igualmente crítica para prevenir la propagación preferencial de grietas.

Grados clave API 5L calificados para servicio ácido

No todos los grados API 5L cumplen con los requisitos de servicio ácido; incluso variantes de alta resistencia como X80 pueden fallar en la calificación si no se producen bajo PSL2 con controles metalúrgicos específicos. Solo las tuberías PSL2 fabricadas mediante procesamiento termomecánico controlado (TMCP) seguido de temple y revenido (Q&T) o normalización logran resistencia consistente a SSC. Los grados calificados comunes incluyen X52, X60, X65 y X70, pero su idoneidad depende del tratamiento térmico final, verificación de dureza y pruebas HIC según NACE TM0284.

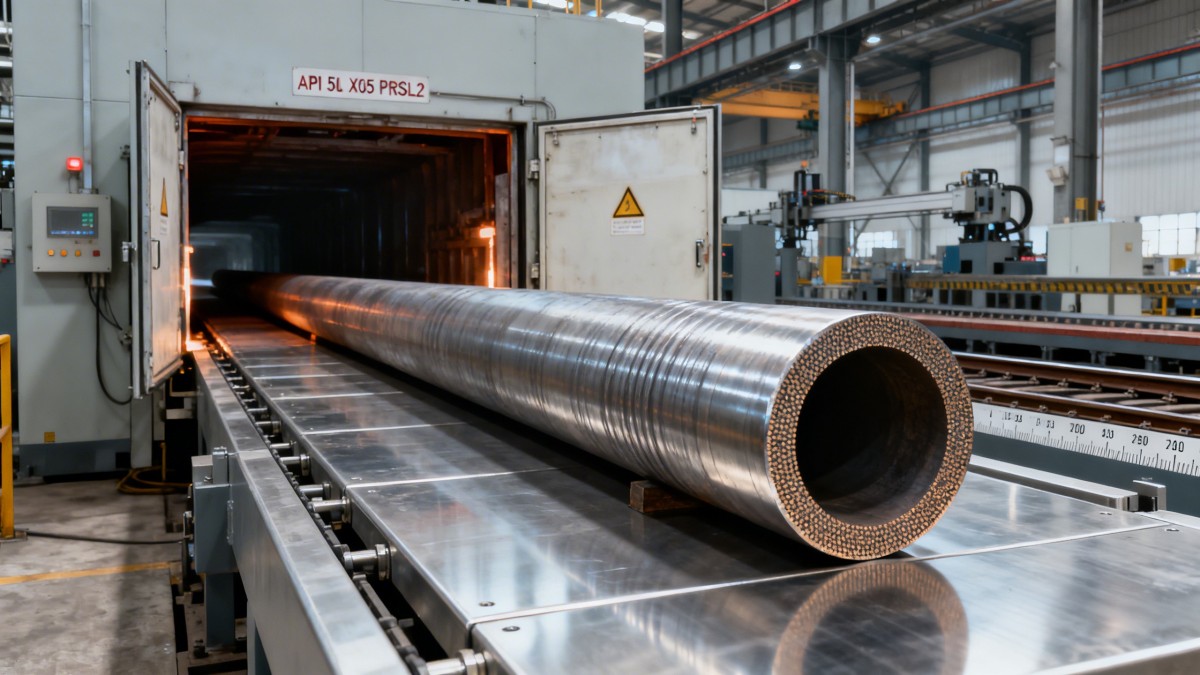

Por ejemplo, el X65 PSL2 suministrado por Hongteng Fengda se somete a doble normalización + revenido, logrando una resistencia a la fluencia de 450–530 MPa mientras mantiene una dureza ≤200 HV10 tanto en el metal base como en las zonas de soldadura. Esto garantiza el cumplimiento con las tablas del Anexo A de ISO 15156 para servicio hasta 100°C y 1.0 MPa de presión parcial de H₂S.

Esta tabla destaca cómo la calificación va más allá de la designación nominal del grado: depende del control de procesos, límites de dureza y rigor de certificación. Por ejemplo, nuestras tuberías X65 PSL2 se prueban rutinariamente en tres ubicaciones por junta (centro de soldadura, HAZ, metal base), con cada lectura requerida para mantenerse por debajo de 190 HV10. Tal precisión permite un despliegue seguro en entornos ácidos Clase III definidos por ISO 15156.

Criterios críticos de selección más allá del nombre del grado

Elegir la tubería correcta implica evaluar seis parámetros interdependientes: presión parcial de H₂S, temperatura de operación, concentración de cloruro, valor de pH, estado de tensión mecánica (incluyendo tensiones residuales de soldadura) y expectativa de vida útil (típicamente 20–30 años). Un desajuste en cualquier parámetro invalida toda la especificación.

Por ejemplo, incluso una tubería X70 PSL2 falla si se entrega con picos de dureza superiores a 205 HV10 cerca de la línea de fusión de la soldadura, un problema común cuando se omite o programa incorrectamente el PWHT. Del mismo modo, las tuberías destinadas a líneas de flujo submarinas deben pasar pruebas hidrostáticas adicionales a 1.5× la presión de diseño y demostrar cero fugas después de 100 horas de exposición a salmuera ácida simulada según ASTM G39.

Hongteng Fengda aplica mapeo de espesor ultrasónico en tiempo real durante el acabado para detectar zonas de microsegregación propensas a la iniciación de HIC. Todas las tuberías para servicio ácido se someten a un examen no destructivo (NDE) del 100%: pruebas ultrasónicas automatizadas (AUT) para defectos longitudinales y transversales, más inspección por corrientes de Foucault para defectos superficiales.

Integración con sistemas de acero estructural

En instalaciones integradas, como refinerías modulares o topsides de FPSO, las tuberías para servicio ácido se conectan directamente con soportes estructurales, marcos de patín y plataformas de carga. Por eso, la compatibilidad de materiales va más allá de la tubería sola. Nuestra serie de Viga I de Acero Estructural, disponible en grados Q345, SS355JR y S235J2, está diseñada para integración perfecta con sistemas API 5L para servicio ácido. Con anchos de ala que van de 100–400 mm y espesores de alma de 6–28 mm, estas vigas soportan anclaje, arriostramiento y amortiguación de vibraciones, todo mientras cumplen con las tolerancias dimensionales EN 10025-2 y ASTM A6/A6M de ±1%.

Laminadas en caliente en molinos universales de cuatro rodillos, nuestras vigas I ofrecen estructura de grano uniforme y soldabilidad predecible, crítico al unir soportes de tubería o ensamblajes de sujeción sujetos a carga térmica cíclica. El tiempo de entrega se mantiene estable en menos de 20 días, apoyando horarios de instalación justo a tiempo sin comprometer la integridad del servicio ácido.

Mejores prácticas de adquisición y mitigación de riesgos

Los equipos de adquisición deben verificar cinco capas de documentación antes de la liberación: informes de prueba de fábrica (MTR) que muestren química completa y perfiles de dureza, informes de prueba HIC/SSC conforme a NACE, certificados de inspección de terceros (por ejemplo, DNV, TÜV, SGS), números de lote rastreables vinculados a marcas físicas y declaraciones de conformidad EN 10204 3.2. Omitir cualquier capa introduce un riesgo de falla en campo no cuantificable.

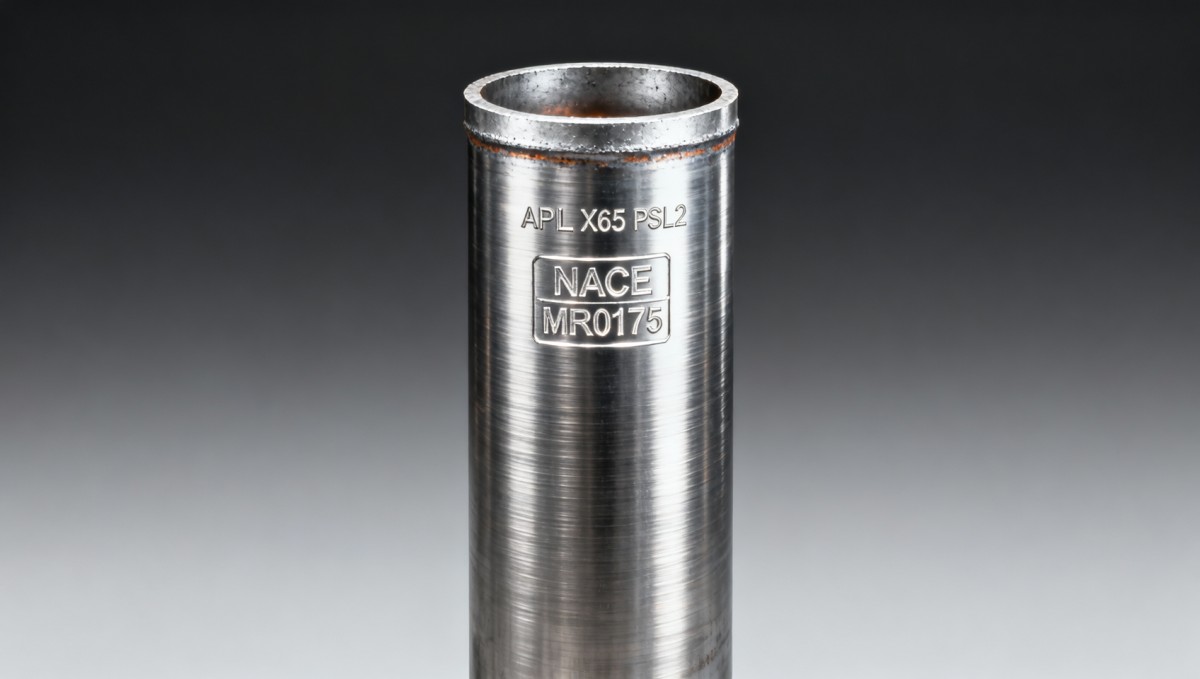

Recomendamos pedir tuberías para servicio ácido con marcado extendido: número de lote grabado con láser, grado, tamaño, nivel PSL, símbolo NACE (por ejemplo, "NACE MR0175") y fecha de fabricación, visibles incluso después del galvanizado en caliente. Hongteng Fengda proporciona acceso digital a MTR a través de un portal seguro, permitiendo preparación para auditoría en tiempo real para contratistas EPC y departamentos de QA de usuarios finales.

Para proyectos que requieren un tiempo de respuesta rápido, nuestro sistema de producción de doble vía permite el laminado simultáneo de secciones estructurales y tuberías API 5L bajo protocolos de calidad compartidos, reduciendo retrasos en la coordinación de interfaces hasta en un 30%. Esto garantiza entrega sincronizada de Viga I de Acero Estructural y tuberías para servicio ácido para instalaciones llave en mano.

Conclusión: Asociación para la integridad del servicio ácido

Seleccionar el grado API 5L correcto para servicio ácido no se trata de elegir la mayor resistencia, sino de ajustar el control metalúrgico, la consistencia de dureza y la profundidad de certificación a su entorno de proceso exacto. Desde X52 para recolección de gas a baja presión hasta X70 para transporte de gas ácido a alta presión, cada decisión debe basarse en datos de prueba verificados, no en afirmaciones de catálogo.

Como fabricante y exportador de acero estructural de China, Hongteng Fengda cierra la brecha entre la integridad de tuberías y la confiabilidad estructural, suministrando tanto tuberías API 5L para servicio ácido como componentes estructurales compatibles como Viga I de Acero Estructural bajo gobernanza de calidad unificada. Con instalaciones certificadas en ISO 9001, ISO 14001 y OHSAS 18001, garantizamos que cada tonelada cumpla con los estándares internacionales de seguridad y sostenibilidad.

Ya sea que esté validando especificaciones de material para un nuevo paquete FEED o acelerando tuberías de reemplazo para una instalación envejecida, contacte a Hongteng Fengda hoy para una revisión técnica, informe de calificación de servicio ácido personalizado o soporte de coingeniería OEM.
