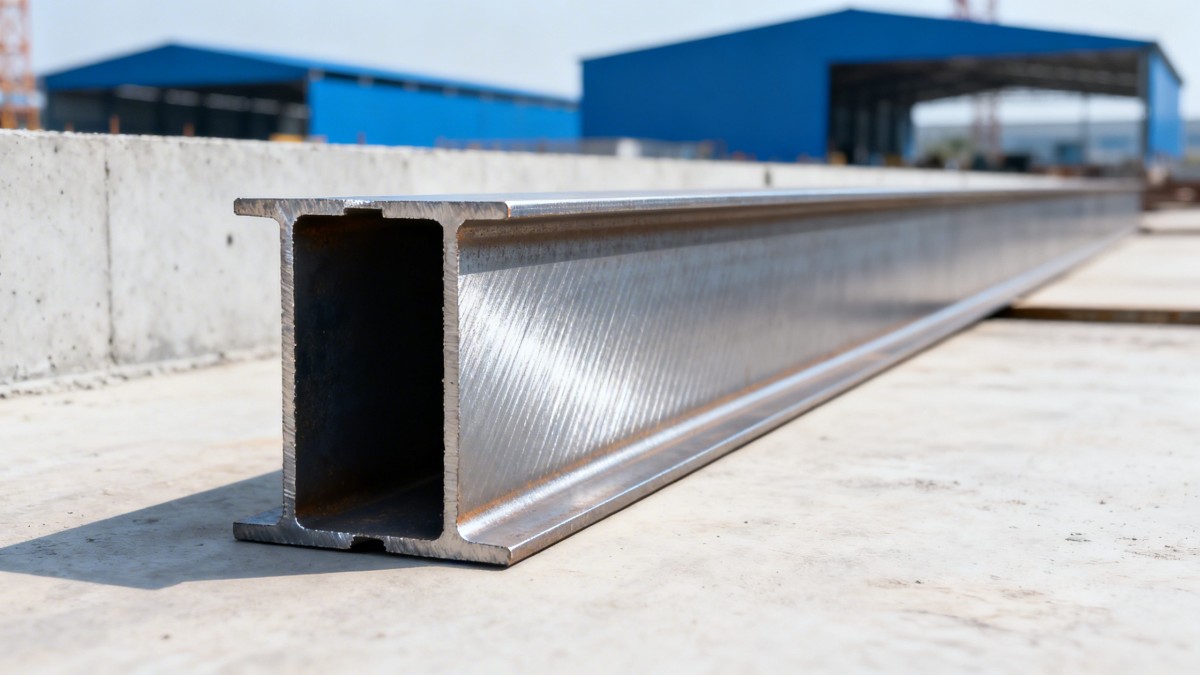

Los cuadros de peso de las vigas I son esenciales para la planificación estructural, pero asumen condiciones prístinas e ideales. En realidad, su equipo en obra enfrenta variables como corrosión en sitio, sustituciones de materiales (por ejemplo, acero resistente a la corrosión vs. acero al carbono estándar) y desviaciones de normas como ASTM o GB. Ya sea que esté calculando el peso de una viga I para seguridad en izaje, especificando tubo de acero galvanizado para durabilidad o abasteciéndose de chapa de acero DX51D o laminado en caliente, las tolerancias del mundo real importan. Como fabricante y exportador confiable de acero estructural, Hongteng Fengda cierra la brecha entre especificaciones teóricas y rendimiento en campo, garantizando precisión, cumplimiento y confiabilidad en cada fase del proyecto.

Por qué los cuadros de peso ideales engañan en la ejecución en campo

Los cuadros de peso para vigas I, comúnmente obtenidos de ASTM A6, EN 10034 o GB/T 706, se calculan usando dimensiones nominales y densidad teórica (7.85 g/cm³). Ignoran variables del mundo real que impactan directamente la capacidad de carga, seguridad en izaje e integridad estructural. Por ejemplo, las tolerancias de fábrica permiten ±0.5 mm en espesor de ala y ±1.0 mm en ancho de alma para vigas H hasta 300 mm de profundidad, pero la mayoría de los planes de izaje las tratan como valores fijos.

Las condiciones en campo agravan esto: el óxido superficial añade 2-5% de masa por mm de profundidad de picadura; las capas de galvanizado contribuyen con 50-120 g/m² de peso extra; y la absorción de humedad en paquetes almacenados puede aumentar el peso medido hasta un 3.2%. Una viga H Q345B de 12 m clasificada en 112.2 kg/m puede pesar 115.8 kg/m en obra, introduciendo un error del 3.2% en cálculos de carga de grúa.

Esta discrepancia no es académica. En un proyecto de puente en Medio Oriente en 2023, una sobreestimación del 4.7% en el peso de la viga llevó a soportes temporales subdimensionados, causando 11 días de retrabajo y $210,000 en multas por demora. La precisión comienza reconociendo variabilidad, no ignorándola.

Riesgos de sustitución de material y desviación de normas

Los equipos de compras a menudo sustituyen materiales por presión de plazos o restricciones de costos, como cambiar ASTM A992 por S355JR o usar Q235B en lugar de Q345B. Aunque químicamente similares, las diferencias en límite elástico (345 MPa vs. 235 MPa) requieren recalcular módulo de sección y límites de deflexión. Más críticamente, las tolerancias dimensionales varían: EN 10034 permite ±0.75 mm en espesor de alma para vigas H 200×200, mientras JIS G3192 solo permite ±0.5 mm.

Las alternativas resistentes a la corrosión añaden mayor complejidad. Grados inoxidables como 316 añaden ~15% de densidad (8.0 g/cm³) versus acero al carbono, y su resistencia a la tracción en frío aumenta el peso por unidad de longitud hasta 8.4% cuando se forman en curvas de radio estrecho.

La tabla siguiente compara rangos de tolerancia en normas internacionales clave para vigas H 300×300:

Estas variaciones afectan no solo el peso, sino también preparación para soldadura, alineación de agujeros para pernos y cobertura de protección contra incendios. Hongteng Fengda proporciona informes de prueba de fábrica certificados (MTRs) con dimensiones reales medidas y composición química, permitiendo validación de ingeniería precisa antes del envío.

Cómo Hongteng Fengda garantiza precisión en el mundo real

En Hongteng Fengda, tratamos el peso no como un número estático, sino como una variable controlada. Cada lote pasa por verificación dimensional de tres puntos: pre-laminado, post-laminado e inspección final. El ancho del ala se mide en tres ubicaciones a lo largo de la longitud (inicio/medio/final); el espesor del alma se verifica en cinco secciones transversales por metro. Esto produce una repetibilidad de ±0.15 mm, 3× más estricta que los requisitos de EN 10034.

También integramos correcciones de densidad específicas de material en nuestro sistema de cotización. Al ordenarviga H en Q460C o inoxidable 316, nuestra documentación de entrega incluye peso nominal y verificado por metro, calculado a partir de densidad real (medida vía principio de Arquímedes) y dimensiones confirmadas.

Para proyectos que requieren trazabilidad, ofrecemos opcionalmente códigos de lote grabados con láser en cada pieza, vinculados a MTRs completos, registros de tratamiento térmico y registros de pruebas no destructivas (NDT). Esto garantiza cumplimiento total con clases de ejecución ISO 1090-1 y certificaciones de material ASME Sección II Parte A.

Guías prácticas de compra para equipos de proyecto

Para mitigar riesgos relacionados con el peso, los equipos de compras e ingeniería deben adoptar estas prácticas probadas en campo:

• Exigir informes de prueba de fábrica que muestren dimensiones reales, no solo declaraciones de "conformidad"
• Especificar variación máxima de peso permitida (ej. ±2.0%) en órdenes de compra para izajes críticos
• Verificar masa de recubrimiento galvanizado (por ASTM A123) separada del peso base del acero
• Aplicar margen de seguridad del 3.5% a pesos teóricos al diseñar obras temporales o sistemas de izaje
• Solicitar piezas de muestra para auditoría dimensional antes de cargar contenedores completos

Nuestro plazo estándar para pedidos personalizados de vigas H, incluyendo validación dimensional y emisión de MTRs, es de 18-22 días hábiles desde confirmación de PO. Para entregas urgentes, mantenemos stock estratégico de tamaños de alta demanda (200×200 a 400×400 mm) en grados Q235B, Q345B y S355JR, permitiendo despacho en 7-10 días.

Preguntas frecuentes: Abordando preguntas críticas de campo

¿Cómo verifico el peso real antes de la instalación?

Pese tres piezas aleatorias por lote usando básculas de plataforma calibradas (precisión ±0.1 kg), luego calcule peso promedio por metro. Compare contra nuestro valor certificado: si la desviación excede ±1.8%, contacte a nuestro equipo de calidad dentro de 48 horas para análisis de causa raíz y reemplazo.

¿Puedo usar cuadros de peso para vigas H inoxidables?

No: los grados inoxidables (304, 316, etc.) tienen densidad de 7.93-8.0 g/cm³ versus 7.85 g/cm³ del acero al carbono. Usar cuadros de acero al carbono introduce errores sistemáticos de peso inferior del 0.6-1.9%. Siempre solicite tablas de peso específicas para inoxidable a su proveedor.

¿Qué documentación mínima debo recibir?

Cada envío debe incluir: (1) Informe de Prueba de Fábrica con dimensiones reales y química, (2) Lista de Empaque con conteo de piezas y longitudes individuales, (3) Certificado de Conformidad con norma especificada (ej. ASTM A572 Grado 50), y (4) Informe de galvanizado (si aplica) por ASTM A123 Sección 7.2.

El rendimiento real del acero estructural comienza mucho antes de que llegue la primera viga a obra. Comienza con especificaciones que reflejan realidad física, no ideales de libro. Hongteng Fengda ofrece certeza de ingeniería: dimensiones verificadas, peso trazable y cumplimiento documentado, para que sus equipos izan con seguridad, instalan eficientemente y construyen con confianza.

Contacte hoy a nuestro equipo técnico de ventas para solicitar datos de peso certificados para su próximo proyecto, o programe una auditoría de validación dimensional para inventario existente.
