Los talleres de fabricación de acero estructural a menudo cobran adicional por agujeros para tornillos no estándar, especialmente cuando los planos carecen de claridad o se desvían de los estándares ASTM. Como fabricante y exportador confiable de acero estructural de China, Hongteng Fengda trabaja estrechamente con equipos de compras, gerentes de proyectos y evaluadores técnicos para evitar costosas reprocesos. Ya sea que esté adquiriendo vigas de acero, tubería de acero galvanizado, tubos de acero inoxidable o acero galvanizado por inmersión en caliente, los planos precisos impactan directamente los costos de fabricación, los plazos de entrega y el cumplimiento normativo. Evite sorpresas: verifique las especificaciones de los agujeros desde el principio, alinéelas con los requisitos EN/ASTM/GB y colabore con proveedores de acero que prioricen la transparencia, como nosotros.

Por qué los agujeros para tornillos no estándar generan cargos adicionales

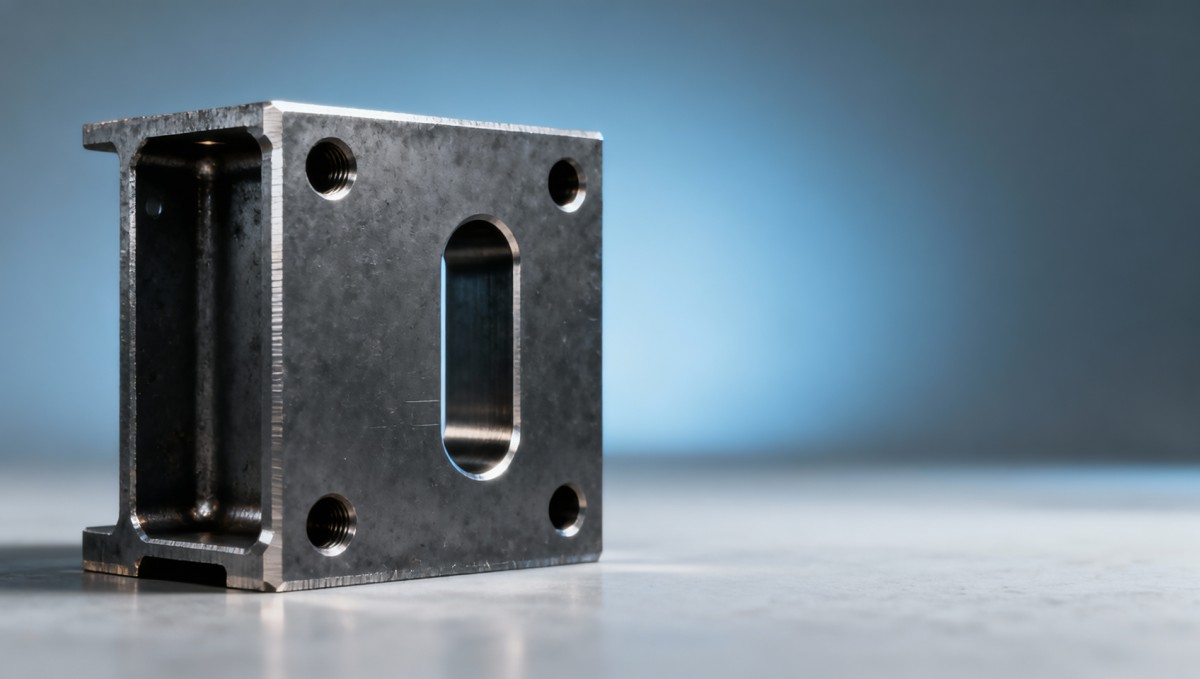

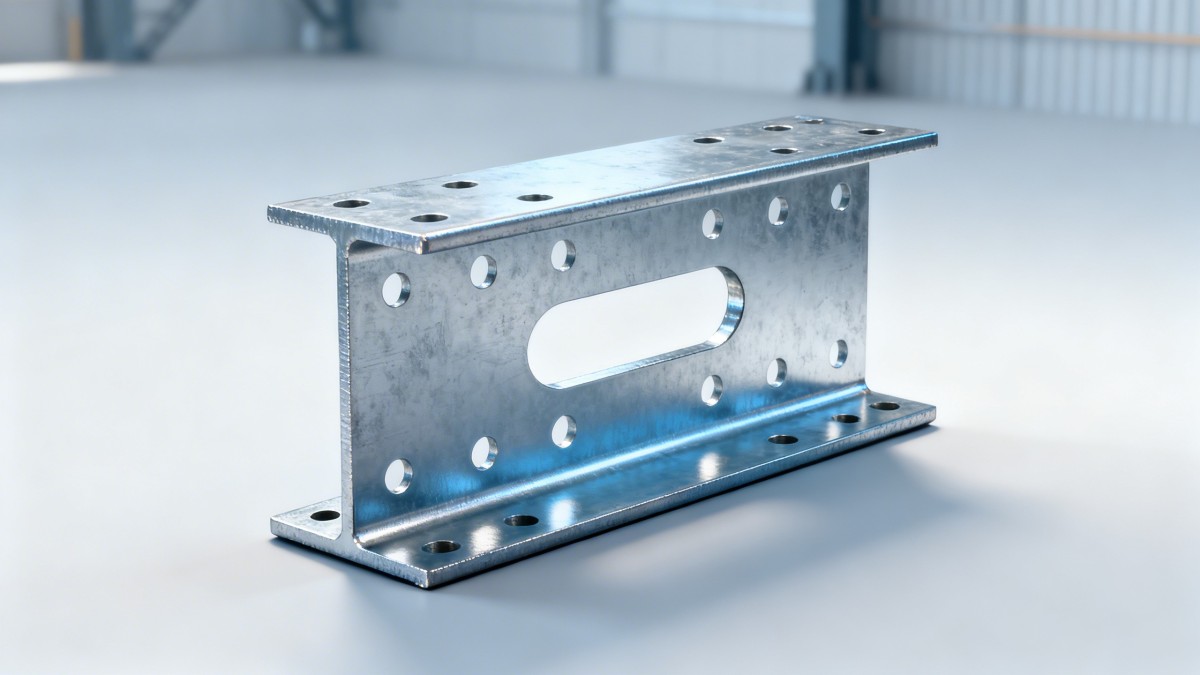

Las desviaciones en los agujeros para tornillos, como diámetros sobredimensionados, posiciones descentradas, configuraciones ranuradas o ángulos de perforación no perpendiculares, requieren intervención manual, herramientas personalizadas y controles de calidad adicionales. En Hongteng Fengda, los agujeros estándar siguen las tolerancias ASTM A6/A6M y EN 1090-2: ±0.4 mm de tolerancia en diámetro, ±1.0 mm de precisión posicional y ≤0.5° de desviación angular. Cualquier desviación más allá de estos umbrales genera un recargo mínimo del 12-18%, cubriendo la revalidación del programa CNC, rediseño de accesorios e inspección dimensional al 100%.

Más críticamente, las notas ambiguas en los planos, como "perforar según sea necesario" o "agujeros por definir", obligan a los equipos de fabricación a detener la producción para aclaraciones de ingeniería. Esto causa retrasos promedio de 3-5 días laborales por lote y aumenta los costos laborales hasta un 22%. Para proyectos con plazos ajustados, como expansiones de plantas industriales en el sudeste asiático o actualizaciones de infraestructura en Oriente Medio, estos retrasos agravan los sobrecostos y desviaciones del cronograma.

Recomendamos revisar todos los detalles de conexión según ASTM F3125 (tornillos de alta resistencia), EN 15048 (uniones no pretensadas) y GB/T 12361 (estándares chinos para conexiones atornilladas) antes de finalizar los planos de taller. Nuestro equipo de soporte de ingeniería ofrece auditorías gratuitas de planos previas al envío, generalmente completadas en 48 horas, para identificar especificaciones de agujeros no conformes desde el principio.

Cómo la claridad de los planos afecta costos y plazos

Una sola dimensión poco clara puede afectar tres niveles operativos: programación, mecanizado y control de calidad. En nuestra instalación de fabricación en Shandong, registramos que el 68% de las solicitudes de reprocesos se originan por patrones de agujeros sin anotar, distancias al borde faltantes o profundidades de avellanado no definidas. Cada revisión de este tipo añade 7-15 días al plazo de entrega e incurre en $85-220 por pieza en mano de obra y desperdicio de material.

A continuación, una comparación de problemas comunes en planos y su impacto verificado en la eficiencia de fabricación de acero estructural:

Nuestra plataforma digital de revisión de planos admite anotaciones en unidades duales, validación automática de tolerancias y colaboración en tiempo real entre su equipo de diseño y nuestros ingenieros de fabricación, reduciendo el riesgo de malinterpretación en un 83% en proyectos piloto en Norteamérica y Europa.

Consideraciones específicas por material para conexiones atornilladas

Las propiedades del material influyen directamente en la perforabilidad, deformación de agujeros e integridad a largo plazo de las uniones. Por ejemplo, aceros de baja aleación y alta resistencia (HSLA) como ASTM A992 requieren velocidades de avance más lentas y herramientas de carburo especializadas para evitar microfisuras alrededor de los agujeros, añadiendo ~10% de tiempo de procesamiento comparado con acero dulce. Por el contrario, los grados austeníticos de acero inoxidable exigen estricto control térmico para evitar endurecimiento por trabajo.

Nuestra Placa de acero inoxidable 316L se especifica ampliamente para entornos corrosivos en plantas químicas y estructuras marinas. Con su contenido elevado de molibdeno (2.0-3.0%) y carbono ≤0.03%, resiste la sensibilización durante la soldadura y mantiene ductilidad incluso después de conformado en frío. Su resistencia a la tracción (≥520 MPa) y alargamiento (≥55-60%) aseguran rendimiento confiable bajo carga cíclica, crucial para conexiones atornilladas en aplicaciones dinámicas como marcos de transportadores o subestructuras de vagones.

Al especificar agujeros para tornillos en placas 316L, aconsejamos: distancia mínima al borde ≥1.5× diámetro del agujero; espaciamiento máximo entre agujeros ≤24× espesor de la placa; y pasivación obligatoria post-perforación para instalaciones costeras. Estas pautas se alinean con requisitos ASTM A967 y EN 10088-2, y están integradas en nuestro sistema de cotización para marcar automáticamente entradas no conformes.

Qué verificar antes de enviar planos a fabricantes

Antes de enviar planos a cualquier fabricante de acero estructural, incluido Hongteng Fengda, realice esta lista de verificación de 5 puntos:

• Dimensiones y tolerancias de agujeros: Especifique diámetro exacto, profundidad/ángulo de avellanado y tolerancia posicional (ej.: "Ø22H12 ±0.15 mm, tolerancia posicional Ø0.5 mm")
• Reglas de borde y espaciamiento: Confirme distancia mínima al borde (≥1.2× diámetro del tornillo) y espaciamiento centro a centro (≥2.67× diámetro del tornillo) según AISC 360-22
• Notas específicas por material: Indique si los agujeros se perforarán, punzonarán o cortarán por plasma, y si el corte térmico requiere alivio de tensiones post-proceso
• Condición superficial: Defina requisitos de acabado (ej.: "como mecanizado", "desbarbado", "rugosidad Ra ≤3.2 μm"), especialmente para uniones críticas a fatiga
• Estándares de referencia: Cite cláusulas aplicables de ASTM A6/A6M, EN 1090-2 o GB/T 228.1 para eliminar ambigüedad de interpretación

Nuestro equipo de cotización valida los cinco ítems durante la precalificación técnica y proporciona retroalimentación anotada en un día hábil. Más del 92% de clientes que completan este paso reducen revisiones relacionadas con planos en ≥70% y acortan ciclos de aprobación de 10-14 días a 2-3 días.

Por qué asociarse con Hongteng Fengda para fabricación de precisión

Como fabricante certificado de acero estructural que sirve a 32 países, combinamos procesos certificados ISO 9001, capacidad de clase de ejecución EN 1090-1 EXC3 y análisis de planos asistido por IA para minimizar fricciones en fabricación. Nuestra instalación en Shandong opera 12 líneas CNC de perforación con retroalimentación de metrología en tiempo real, asegurando un rendimiento del 99.8% en primera pasada para componentes atornillados.

A diferencia de acerías generalistas, integramos experiencia en compras en cada compromiso: nuestro equipo comercial ayuda a finanzas a modelar costo total desembarcado (incluyendo aranceles, logística y posibles primas por reprocesos); nuestro equipo de ingeniería co-desarrolla plantillas de especificaciones OEM con sus diseñadores; y nuestros coordinadores logísticos garantizan entregas puntuales en 98.5% a través de 6 rutas marítimas globales, incluyendo opciones de almacenamiento bajo custodia en Róterdam y Los Ángeles.

¿Listo para eliminar sorpresas en agujeros para tornillos? Comparta su último plano de acero estructural con nosotros para una revisión técnica gratuita y cotización de precio fijo, válida por 60 días. Identificaremos riesgos de agujeros no estándar, sugeriremos rutas de optimización y confirmaremos cumplimiento con el marco regulatorio de su mercado objetivo (ASTM, EN, JIS o GB).
