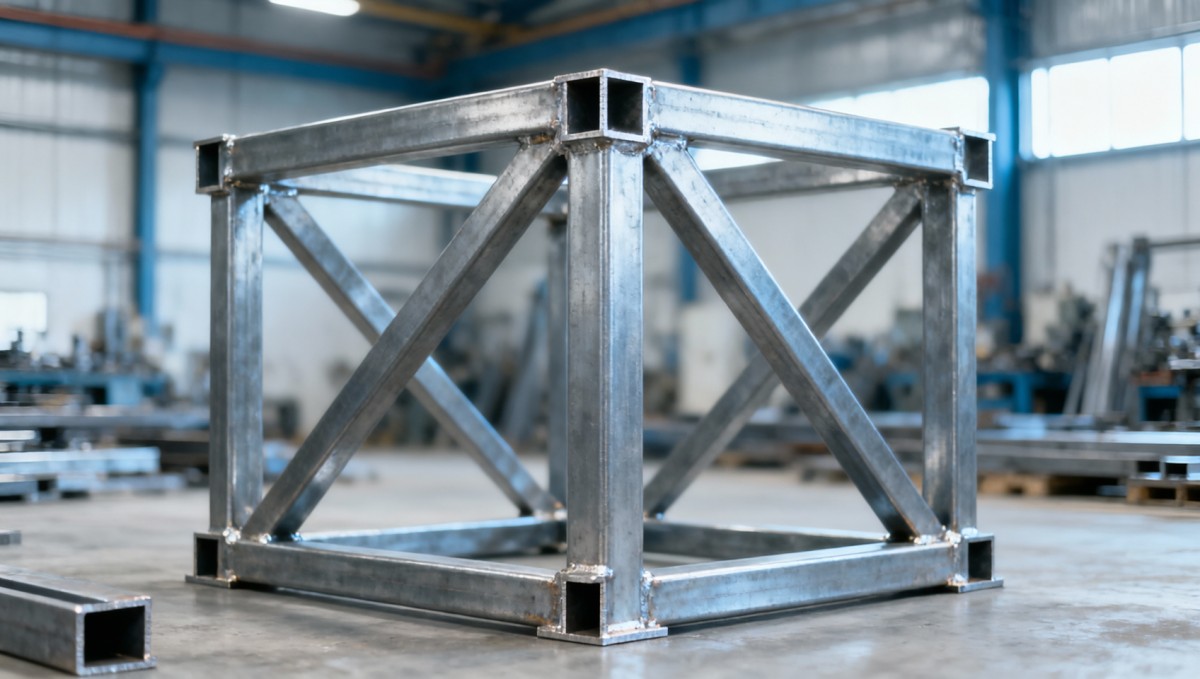

Seleccionar el tamaño adecuado de acero angular para una estructura de soporte ligera rara vez consiste en elegir la sección más pequeña que “parece suficientemente resistente”. Una estructura para estanterías, protecciones de equipos, soportes para tuberías, accesorios solares, plataformas de mantenimiento o pequeñas bases de maquinaria puede soportar cargas moderadas y, aun así, fallar debido a una deflexión excesiva, pandeo de las alas, conexiones deficientes o corrosión alrededor de un orificio de perno.

Para los equipos de compras, la cuestión práctica no es simplemente “¿Qué tamaño de ángulo debemos comprar?”. Es:¿Qué sección de acero angular proporciona la rigidez, la tolerancia de fabricación y la vida útil requeridas sin añadir peso innecesario ni complejidad de suministro? La respuesta depende tanto de la geometría de la estructura como de la propia carga. Un ángulo de alas iguales de 40 × 40 × 4 mm puede ser una opción razonable para un soporte soldado, mientras que una sección de 50 × 50 × 5 mm puede ser la decisión de compra más segura para una estructura atornillada con una luz libre mayor.

Esta guía proporciona un marco de selección para aplicaciones estructurales ligeras. Su objetivo es ayudar a los compradores a comparar tamaños de acero angular, preparar solicitudes de cotización más claras y reconocer cuándo una sección aparentemente económica puede generar riesgos evitables posteriormente durante la fabricación o la instalación.

Comience por la estructura, no por el catálogo de acero angular

El acero angular está disponible en una amplia gama de tamaños de alas iguales y desiguales, espesores, calidades y acabados. Las dimensiones de catálogo son útiles, pero no sustituyen la comprensión de cómo trabajará el elemento dentro de la estructura.

Una estructura de soporte ligera suele ser aquella que soporta cargas relativamente limitadas y no constituye el esqueleto portante principal de un edificio. Aun así, la definición varía según el proyecto. Un soporte mural, una estantería de servicio y un soporte de equipo independiente pueden describirse como ligeros, pero su comportamiento estructural es muy diferente.

Antes de comparar tamaños de sección, confirme lo siguiente:

• Carga aplicada: Incluya el elemento soportado, el material almacenado, las cargas operativas ocasionales y cualquier carga puntual concentrada.
• Dirección de la carga: Determine si el ángulo soporta compresión vertical, flexión, fuerza lateral, vibración o una combinación de estas.
• Longitud sin apoyo: Un elemento más largo puede requerir una sección mayor incluso cuando la carga total es baja.
• Disposición de la estructura: Los arriostramientos cruzados, las placas de refuerzo, los soportes intermedios y la rigidez de las conexiones pueden modificar considerablemente el tamaño de ángulo requerido.
• Método de conexión: Las conexiones atornilladas requieren suficiente ancho de ala para las distancias al borde, el espacio de las arandelas y el acceso de instalación. Las uniones soldadas tienen otras restricciones.
• Entorno: El servicio interior seco, la exposición exterior, el aire costero, las zonas químicas y las instalaciones húmedas requieren distintas decisiones de protección contra la corrosión.
• Norma aplicable: El equipo de diseño puede especificar ASTM, EN, JIS, GB o un requisito específico del proyecto para dimensiones, calidad del material y tolerancias.

Un error común de compra es utilizar el tamaño del ángulo como atajo para determinar la resistencia. En realidad, dos ángulos con un peso similar pueden comportarse de forma diferente según las proporciones de sus alas y su orientación. La configuración de la estructura, especialmente la presencia o ausencia de arriostramiento, suele importar más que un pequeño aumento del espesor del acero.

Tamaños iniciales habituales para estructuras ligeras

No existe un tamaño “mejor” universal, pero varias secciones se consideran habitualmente al adquirir acero angular para fabricación ligera. Los ejemplos siguientes son puntos de partida para la evaluación, no aprobaciones de diseño. La selección final del elemento debe ser verificada por un ingeniero cualificado frente a las cargas reales, la luz, los detalles de conexión y los requisitos del código local.

Para muchas estructuras fabricadas convencionales, el acero angular de 40 × 40 × 4 mm es un punto de referencia preliminar razonable, ya que es considerablemente más estable que los ángulos muy pequeños sin resultar difícil de manipular o fabricar. Sin embargo, no debe considerarse una respuesta automática. Una estructura interior corta y completamente arriostrada puede funcionar con una sección menor. Un ángulo de 40 mm en una estructura alta sin arriostramiento puede seguir pareciendo inestable incluso bajo una carga estática moderada.

Por qué el espesor importa tanto como el tamaño del ala

Los compradores suelen centrarse en la dimensión exterior —40 × 40 o 50 × 50— y pasan por alto el espesor. Sin embargo, 40 × 40 × 3 mm y 40 × 40 × 5 mm no son intercambiables simplemente porque sus longitudes de ala coincidan.

Un ángulo más grueso generalmente proporciona mayor resistencia a la flexión local, mejor comportamiento alrededor de los orificios perforados y más material para la soldadura. También puede reducir el riesgo de daños durante el transporte y la fabricación. Estas ventajas son especialmente relevantes cuando una estructura utiliza pernos cerca del borde del ala, soporta una carga concentrada a través de una pequeña área de apoyo o se trasladará repetidamente.

No obstante, el espesor no sustituye una geometría adecuada. Si un elemento vertical es demasiado largo y carece de restricción lateral, añadir una pequeña cantidad de espesor puede no resolver un problema de pandeo. En esa situación, un tamaño de ala mayor, un arriostramiento intermedio o una disposición revisada de la estructura pueden ser más eficaces que simplemente especificar acero angular más pesado.

¿Ángulo de alas iguales o de alas desiguales?

El acero angular de alas iguales, como 40 × 40 × 4 mm o 50 × 50 × 5 mm, suele ser la opción más sencilla para estructuras de soporte generales. Es fácil de orientar, conveniente para ensamblajes a 90 grados y familiar para la mayoría de los talleres de fabricación. Cuando las cargas y conexiones están equilibradas de forma general, los ángulos de alas iguales también hacen que las compras y la gestión de existencias sean más sencillas.

Los ángulos de alas desiguales merecen consideración cuando la propia conexión determina el diseño. Por ejemplo, un ángulo de 50 × 30 × 4 mm puede proporcionar un ala más ancha para atornillar a una pared o viga, manteniendo al mismo tiempo más pequeña el ala saliente. Esto puede reducir la interferencia con equipos o revestimientos. También puede mejorar el ajuste cuando un lado del elemento requiere mayor ancho de apoyo.

La contrapartida es que los ángulos desiguales son más sensibles a la orientación. Una pieza instalada con el ala más ancha en la dirección equivocada puede cambiar la trayectoria de carga prevista y hacer que el montaje sea menos intuitivo. Para estructuras repetitivas, los planos de fabricación claros y el marcado de las piezas son medidas de protección valiosas.

Los detalles de conexión pueden descartar una sección que por lo demás sería adecuada

En las estructuras ligeras, las conexiones suelen ser el eslabón débil. Un ángulo seleccionado puede tener suficiente capacidad nominal de sección, pero la unión aún puede ser difícil o poco fiable si no hay espacio suficiente para pernos, arandelas, soldaduras o tolerancias de revestimiento.

Para construcciones atornilladas, compruebe el diámetro del perno, el tamaño del orificio, la distancia al borde, el espaciado entre orificios y el acceso para las herramientas de apriete. Un ala estrecha de 25 mm o 30 mm puede no proporcionar suficiente espacio práctico una vez consideradas estas dimensiones. Si la estructura se galvanizará después de la fabricación, prevea drenaje y ventilación cuando sea necesario, y evite detalles que retengan humedad.

Para estructuras soldadas, considere el acceso de soldadura y la distorsión térmica. El acero angular delgado puede deformarse durante la fabricación, especialmente en estructuras rectangulares abiertas con soldaduras continuas largas. Los patrones de soldadura intermitente, los útiles de montaje y una secuencia de soldadura adecuada pueden ayudar, pero una sección más robusta puede ser la mejor opción cuando la precisión dimensional es importante.

Cuando el acero angular se fija a hormigón, mampostería o una estructura de acero existente, el anclaje o la conexión base debe evaluarse por separado. Aumentar el tamaño del ángulo no compensa un perno de anclaje insuficientemente especificado ni un sustrato de soporte débil.

Una breve ruta de decisión para los equipos de compras

Cuando un plano aún no especifica la sección, un proceso de RFQ estructurado es más seguro que solicitar “barra angular estándar” y dejar los detalles abiertos a interpretación.

1. Clasifique la estructura: ¿Es una estructura interior corta y arriostrada; un soporte mural; una estantería independiente; o un soporte exterior expuesto al viento y la corrosión?
2. Identifique el elemento sin arriostrar más largo: A menudo es la sección que determina las preocupaciones de rigidez y pandeo.
3. Defina las uniones: Indique si las conexiones son soldadas, atornilladas o mixtas, e identifique los patrones de orificios necesarios antes de finalizar el ancho del ala.
4. Elija una familia de secciones preliminar: Para muchas estructuras ligeras, compare 30 × 30 × 3/4 mm, 40 × 40 × 4 mm y 50 × 50 × 5 mm en lugar de seleccionar un solo tamaño demasiado pronto.
5. Revise el peso frente a los ahorros de fabricación: El menor precio por kilogramo no siempre produce el menor coste de la estructura terminada si ocasiona arriostramiento adicional, deformación o instalación difícil.
6. Confirme el material y el acabado: Especifique la calidad de acero requerida, la norma, la tolerancia de longitud, el estado superficial y el sistema de recubrimiento.

Este enfoque proporciona a los ingenieros información suficiente para validar el diseño, al tiempo que permite a compras obtener ofertas comparables de distintos proveedores.

No ignore la deflexión ni la “sensación” de estabilidad

Algunas estructuras ligeras no fallan estructuralmente, pero aun así funcionan mal porque se flexionan, vibran o parecen inestables durante el uso. Esto es importante para plataformas de mantenimiento, instalaciones visibles de comercios o almacenes, protecciones de maquinaria y estructuras que soportan equipos con piezas móviles.

La deflexión se hace más perceptible a medida que aumenta la luz. Un ángulo esbelto puede ser adecuado en un cálculo para una carga estática, pero aun así generar una experiencia de usuario insatisfactoria si las estanterías se comban o un soporte independiente se balancea al tocarlo. Añadir arriostramiento diagonal puede ser una de las formas más rentables de mejorar la rigidez. Puede permitir una sección de acero angular más ligera y, al mismo tiempo, proporcionar una estructura que se sienta más segura y controlada.

La vibración merece especial atención alrededor de bombas, ventiladores, motores y equipos de funcionamiento frecuente. El movimiento repetido puede aflojar los sujetadores y fatigar soldaduras con detalles deficientes. En estas aplicaciones, la selección debe considerar condiciones dinámicas en lugar de basarse únicamente en el peso propio del equipo.

La protección contra la corrosión cambia la decisión de compra

Para uso interior seco, el acero al carbono con acabado de laminación y una imprimación de taller o sistema de pintura adecuado puede ser suficiente, según los requisitos del proyecto. Las estructuras exteriores y las zonas industriales húmedas necesitan una estrategia anticorrosiva más deliberada. El galvanizado por inmersión en caliente se elige habitualmente para una protección exterior duradera, mientras que el material pregalvanizado, el acero al carbono pintado o las alternativas de acero inoxidable pueden ser apropiados en otras condiciones.

La selección del recubrimiento afecta las dimensiones y la fabricación. El acero angular galvanizado debe especificarse con el requisito de recubrimiento pertinente, y las zonas soldadas o cortadas pueden necesitar tratamiento de reparación. Si se considera acero inoxidable para un entorno corrosivo, debe evaluarse como una decisión integral del sistema de materiales, incluidos los sujetadores y el contacto con metales disímiles, no simplemente como una sección de sustitución.

Para compras internacionales, indique claramente si la sección requerida es acero negro, galvanizado, imprimado o suministrado para fabricación y recubrimiento posteriores. Los requisitos de acabado ambiguos son una causa frecuente de diferencias en las cotizaciones y disputas de entrega.

Qué incluir en una RFQ de acero angular

Una consulta útil facilita que los proveedores coticen el producto correcto y reduce la posibilidad de que llegue un artículo nominalmente similar con una norma o tolerancia incorrecta. Como mínimo, incluya:

• Designación de la sección, como ángulo de alas iguales 40 × 40 × 4 mm;
• Longitud requerida, longitudes fijas o aleatorias y requisitos de corte;
• Calidad del acero y norma aplicable, cuando estén especificadas por el proyecto;
• Cantidad en piezas, metros o toneladas métricas totales;
• Requisitos de acabado superficial y protección contra la corrosión;
• Si se requieren orificios, ranuras, soldadura, placas o conjuntos fabricados completos;
• Tolerancias dimensionales, documentos de inspección, marcado y expectativas de embalaje;
• Puerto de destino o lugar de entrega, junto con las condiciones de envío solicitadas.

Para una estructura de soporte personalizada, a menudo es más eficiente adquirir componentes cortados a medida y fabricados que comprar longitudes completas de stock y procesarlas por separado. Hongteng Fengda suministra acero angular estándar, así como componentes de acero estructural personalizados, lo que permite a los compradores alinear las dimensiones de la sección, los requisitos de calidad, la perforación y el alcance de fabricación con el plan de instalación real del proyecto. Para pedidos de exportación, confirmar la especificación ASTM, EN, JIS o GB aplicable durante la etapa de cotización ayuda a mantener una comparación significativa de materiales.

La respuesta práctica: elija la sección más pequeña que aún permita una estructura estable y fabricable

Para una estructura de soporte ligera típica, el acero angular de 40 × 40 × 4 mm suele ser un punto de partida fiable para la evaluación. Reduzca a secciones de 30 × 30 mm solo cuando las luces sean cortas, las cargas estén claramente limitadas y la estructura esté bien arriostrada. Avance hacia 50 × 50 × 5 mm cuando la estructura tenga elementos más largos, uniones atornilladas, exposición exterior, cargas concentradas o necesidad de una mayor rigidez percibida en el acabado final.

La decisión de compra más sólida no se basa únicamente en una recomendación de tamaño genérica. Combina cargas verificadas, geometría de la estructura, espacio de conexión, calidad del acero, necesidades de recubrimiento y la capacidad del proveedor para fabricar de forma consistente conforme a la norma solicitada. Con estos detalles definidos, el acero angular se convierte en un componente estructural predecible en lugar de una fuente de incertidumbre durante la fabricación.
