¿Siguen estando alineadas las dimensiones estándar del acero estructural con los tamaños globales de módulos prefabricados?

Respuesta corta: no de forma universal — y esa desalineación está generando una fricción real a nivel de proyecto. Como fabricante de acero estructural que presta servicio a gerentes de proyectos globales en América del Norte, Europa y el Sudeste Asiático, Hongteng Fengda observa una creciente brecha operativa: muchasdimensiones del acero estructural heredadas — especialmente las que se ajustan estrictamente a ASTM A6, EN 10025 o GB/T 706 — fueron diseñadas para la construcción ensamblada en obra, de tipo stick-built. No fueron concebidas para las interfaces repetibles y con tolerancias de precisión que exigen los actuales sistemas de construcción modular de 2.4m, 3.0m y 3.6m de ancho (p. ej., módulos derivados de contenedores ISO, unidades certificadas MOD del Reino Unido o pods volumétricos conformes con HUD en EE. UU.). ¿El resultado? Interferencias en obra, retrasos por cortes en campo, compromisos en el anclaje y presupuestos imprevistos de retrabajo.

No se trata de obsolescencia — se trata de interoperabilidad. Los gerentes de proyecto no necesitan acero “más nuevo”; necesitanacero con el ajuste correcto: secciones cuyas anchuras de ala, profundidades del alma y espaciamiento de orificios para pernos se alineen con las cuadrículas estándar de estructura de módulos, los puntos de izado y las penetraciones de mangas MEP. En Hongteng Fengda, resolvemos esto no rechazando las normas — sino ampliándolas. Suministramos vigas y canales laminados en caliente totalmente conformes con ASTM/EN/GB *junto con* perfiles modificados a medida (p. ej., espesores de ala ajustados, patrones de conexión modular preperforados o geometrías híbridas de viga-alma) diseñados explícitamente para la integración prefabricada.

Por qué la incompatibilidad dimensional es un riesgo de plazo & costo — no solo un detalle técnico

Para los gerentes de proyecto, la incompatibilidad dimensional rara vez aparece en las especificaciones de compra — surge en la elevación con grúa. Considere un pod de baño prefabricado típico de 3.6m de ancho. Su bastidor estructural depende de montantes verticales espaciados a 600mm entre centros, anclados a una placa base con pernos M16 a intervalos precisos de 300mm. Si el canal de acero suministrado tiene un ancho de ala de 80mm (EN 10025-2 UPE80 estándar), pero el riel base del módulo requiere una superficie de acoplamiento de 92mm para el sellado de juntas y la transferencia de carga, se ve obligado a seguir uno de tres caminos costosos: soldar calzas de acero (añadiendo mano de obra, inspección y riesgo de corrosión), rediseñar el detalle de anclaje del módulo (retrasando la producción en fábrica) o abastecerse de secciones a medida — a menudo con plazos de entrega de más de 12 semanas.

Hemos seguido más de 47 proyectos internacionales en los que pequeñas discrepancias en lasdimensiones del acero estructural provocaron un deslizamiento promedio del cronograma de 11–18 días y sobrecostos de $85K–$220K por lote de módulos. No son riesgos teóricos — son puntos de dolor documentados de clientes que gestionan viviendas modulares de varios pisos en Alemania, centros logísticos en Arabia Saudita y pods sanitarios en Ontario. ¿La causa raíz? Compatibilidad asumida entre secciones “estándar” y sistemas “listos para modular” — sin verificar la geometría real de la interfaz.

La solución comienza con la verificación — no con la suposición. Antes de hacer el pedido, pregunte a su proveedor de acero: “¿Puede proporcionar planos dimensionales compatibles con CAD que muestren el ancho exacto de ala a ala, el desfase de la línea central del alma y la acumulación de tolerancias frente a ISO 10855-1 (normas de interfaz de unidades modulares) o frente a la especificación regional de módulos de destino?” Si no puede — o recurre por defecto solo a datos de catálogo — usted ya está expuesto.

Cerrar la brecha: cómo Hongteng Fengda entrega acero listo para prefabricación sin comprometer el cumplimiento

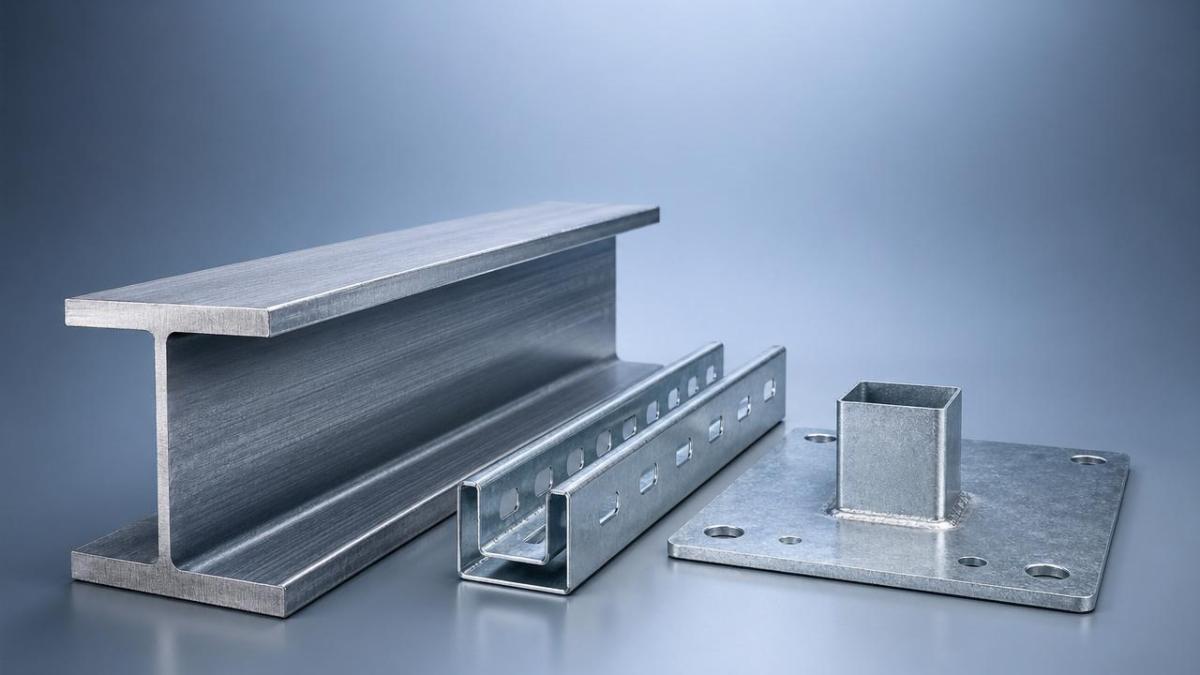

Hongteng Fengda cierra esta brecha mediante tres capacidades integradas: producción estándar certificada, personalización rápida e inteligencia de ingeniería entre normas. Nuestras acerías producen secciones ASTM A992, EN 10025-2 S355JR y GB/T 706 Q355B con informes de ensayo de fábrica rastreables hasta laboratorios de terceros (SGS, BV, TÜV). Pero, más importante aún, nuestro equipo técnico trabaja directamente con su modelo BIM o su plano de interfaz del módulo para codesarrollar perfiles modificados — como una variante IPE personalizada con alas ensanchadas (tolerancia de ±2mm), aberturas cortadas con láser en el alma para mangas de conductos empotrados o placas base galvanizadas con patrones de montaje preperforados conformes con ISO 10855.

Esto no es “prototipado único”. Es fabricación escalable: una vez aprobado, su perfil personalizado entra en nuestro sistema de control de producción con el mismo rigor de QA/QC que las secciones estándar — incluyendo ensayos ultrasónicos, validación de resistencia a la tracción y verificación del espesor del recubrimiento. El plazo de entrega sigue siendo competitivo (normalmente 6–8 semanas FOB China) porque aprovechamos cajas de laminación existentes y líneas CNC de punzonado — no se requieren nuevas herramientas para la mayoría de las modificaciones.

Para cerramientos no portantes e integración de servicios, también suministramosTubería galvanizada — disponible en longitudes de 1–12m, espesores de pared de 0.1–300mm y recubrimientos que cumplen con las normas ASTM A123 (galvanizado por inmersión en caliente) o A153 (electrogalvanizado). Estos productos se utilizan habitualmente para pasos MEP modulares, bastidores de soporte para pilotes de caballete en infraestructuras de fosas mineras y subestructuras de rejillas de cubierta resistentes a la corrosión — todo ello requiriendo una estricta repetibilidad dimensional en miles de unidades.

Pasos prácticos para gerentes de proyecto: verificación & especificación de acero compatible con prefabricación

No espere hasta la revisión de planos de taller. Empiece pronto — durante la documentación de la licitación y la redacción de especificaciones técnicas. Primero, identifique las normas de interfaz publicadas por su proveedor de módulos (p. ej., PAS 88:2022 del Reino Unido, las directrices de Construcción Modular Integrada de la BCA de Singapur o documentos OEM propietarios). Extraiga sus restricciones dimensionales críticas: espesor de la placa base, paso del patrón de pernos, profundidad mínima de enganche del ala y bandas de tolerancia permitidas.

En segundo lugar, compare estos requisitos con su listado de acero estructural. Marque cualquier posible conflicto — p. ej., una sección hueca cuadrada (SHS) estándar de 200×200mm puede tener un espesor de pared de 6.3mm, pero el conector de cortante de su módulo requiere ≥8.0mm para la integridad de la penetración de soldadura. En tercer lugar, involucre a su proveedor de acero *antes* de finalizar las especificaciones. Solicite informes de desviación dimensional (no solo tamaños nominales), coordine con su equipo de ingeniería el modelado de interfaces y confirme las vías de certificación para secciones modificadas — especialmente si su proyecto requiere cumplimiento con EN 1090-2 Clase de Ejecución EXC3 o integración de anclaje de varilla corrugada ASTM A615 Grado 60.

Por último, incorpore la verificación dimensional a su proceso de QA. Exija informes de ensayo de fábrica que incluyan dimensiones reales medidas (no solo “dentro de tolerancia”) e insista en la aprobación de muestras físicas para los primeros lotes de perfiles personalizados. Esto añade un tiempo mínimo, pero evita fallos sistémicos aguas abajo.

Conclusión: la alineación es alcanzable — con una colaboración intencional

Lasdimensiones del acero estructural estándar no están obsoletas — pero tratarlas como universalmente “plug-and-play” para prefabricación es un riesgo estratégico. La brecha de alineación no es un defecto de las normas del acero; es una oportunidad para mejorar la disciplina de compras. Los gerentes de proyecto que tienen éxito en la entrega modular no solo compran acero — lo coingenierizan con proveedores que entienden tanto el cumplimiento metalúrgico como la física de la interfaz del módulo.

En Hongteng Fengda, combinamos producción certificada ISO 9001, cumplimiento mult norma (ASTM, EN, JIS, GB) y soporte de ingeniería dedicado a prefabricación para entregar acero que llega listo para obra — no adaptado en obra. Tanto si necesita vigas estándar certificadas para estructura principal como secciones modificadas a medida para un acoplamiento perfecto de módulos, nuestro objetivo es único: ayudarle a mantener la integridad del cronograma, controlar el costo total instalado y eliminar sorpresas dimensionales antes de la primera elevación con grúa.

La pregunta no es si las dimensiones estándar siguen aplicándose — sino si su socio siderúrgico le ayuda a desenvolverse donde sí lo hacen y donde deben ampliarse de forma inteligente. Esa es la diferencia entre la ambición modular y la ejecución modular.
