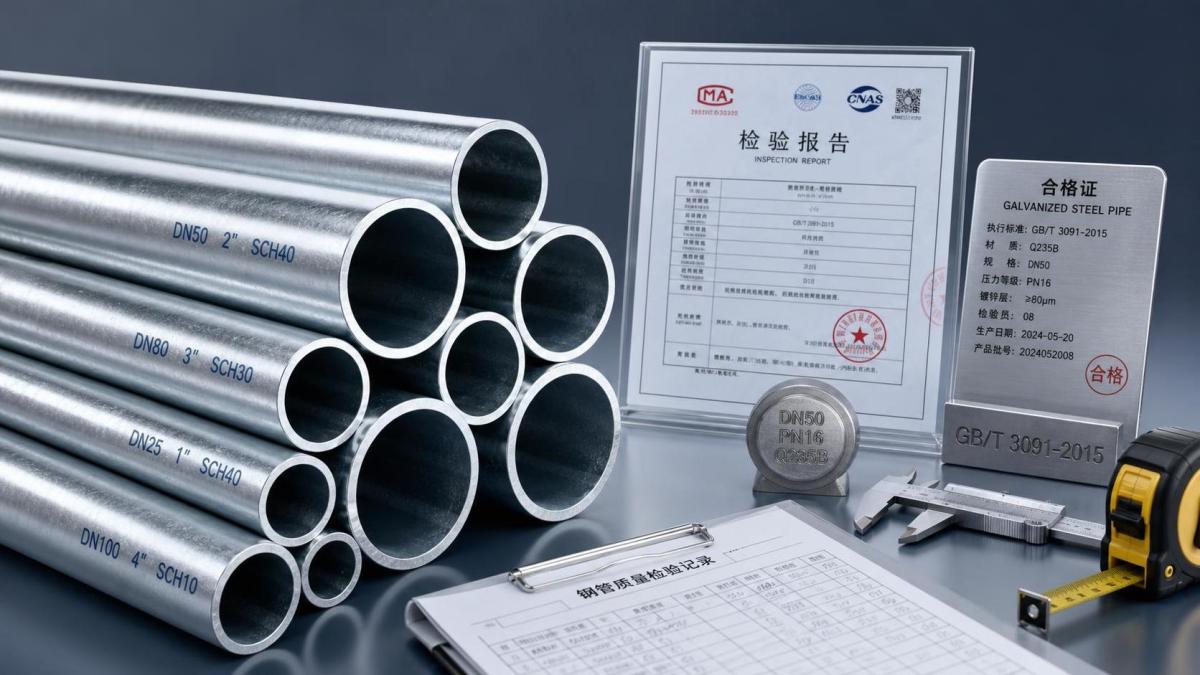

¿Qué partes de las especificaciones de las tuberías galvanizadas son más importantes para el servicio bajo presión y en entornos corrosivos?

Si está revisando tuberías para una línea presurizada o un entorno corrosivo, la ficha técnica no es solo una formalidad de compra. Le indica si el cuerpo de la tubería, el recubrimiento de zinc, las dimensiones y los requisitos de inspección se ajustan a las condiciones reales de servicio. Para los equipos de control de calidad y seguridad, esa es la diferencia entre una instalación conforme y una línea que falla prematuramente, presenta fugas o es rechazada durante una auditoría.

Al leer las especificaciones de tuberías galvanizadas, concéntrese antes que nada en cuatro aspectos: la norma de la tubería base, la norma de galvanizado o el requisito del recubrimiento, el tamaño y el espesor de pared, y las marcas o registros de ensayo que demuestren qué se suministró. Muchos desajustes de materiales se producen porque uno de estos cuatro aspectos se da por supuesto en lugar de verificarse.

Cuando una tubería está etiquetada como “galvanizada”, ¿qué significa realmente?

Mucho menos de lo que muchos compradores creen. “Galvanizada” solo indica que se ha aplicado un recubrimiento de zinc al acero. No informa automáticamente sobre el grado de la tubería, su capacidad de presión, el espesor del recubrimiento, el método de producción ni si el material es adecuado para un fluido corrosivo, una exposición exterior o un servicio bajo presión regulado por códigos.

Un método útil de análisis consiste en separar la tubería en dos niveles de conformidad:

• la norma de la tubería de acero, que regula las propiedades mecánicas, las dimensiones y los requisitos relacionados con la presión;
• el requisito de galvanizado, que regula el recubrimiento de zinc utilizado para la protección contra la corrosión.

Si la documentación identifica claramente solo uno de estos aspectos, la especificación está incompleta para una revisión técnica.

¿Qué normas deben comprobarse primero en los documentos y las marcas de la tubería?

Comience por la norma aplicable a la tubería indicada en la orden de compra, el plano o la especificación del proyecto. En muchos proyectos internacionales, puede tratarse de ASTM, EN, JIS o GB. La norma exacta es importante porque las tolerancias de espesor de pared, los requisitos de ensayo, los límites químicos y las reglas de marcado no son idénticos entre los distintos sistemas.

A continuación, confirme si el requisito de galvanizado se indica mediante el nombre de una norma, una clase de recubrimiento o una masa mínima de recubrimiento. Si la orden solo especifica “tubería galvanizada” pero no define el requisito del recubrimiento, el proveedor puede entregar un producto que visualmente parezca aceptable, pero que no cumpla con la vida útil frente a la corrosión esperada para el proyecto.

En las marcas físicas o los registros de inspección, estos datos deberían poder rastrearse fácilmente:

¿Cómo se determina si el recubrimiento de zinc es suficiente para el entorno de servicio?

No puede determinarse únicamente por el color o el brillo de la superficie. Un acabado brillante aún puede corresponder a una clase de recubrimiento incorrecta. Lo importante es el espesor o la masa especificados del recubrimiento, además del entorno al que estará expuesta la tubería. Un servicio interior seco, una exposición exterior, áreas de servicios públicos húmedas y zonas industriales expuestas a salpicaduras no requieren el mismo margen contra la corrosión.

Para la revisión, compruebe conjuntamente los siguientes aspectos:

• ¿Está definido el proceso de galvanizado, como el galvanizado en caliente?
• ¿La especificación establece un requisito medible para el recubrimiento en lugar de limitarse a indicar “galvanizado”?
• ¿La tubería se cortará, roscará, soldará o sufrirá abrasión después de la entrega, dejando expuesto el acero desnudo?
• ¿El medio estará en el interior, en el exterior o en ambos?

Este último punto suele pasarse por alto. El galvanizado protege principalmente la superficie donde está presente. Si la preocupación real es la corrosión interna, un diámetro exterior recubierto de zinc no resuelve todo el problema.

¿Puede utilizarse siempre una tubería galvanizada para servicios bajo presión?

No. La aptitud para soportar presión depende de la norma de la tubería, el grado, el espesor de pared, el método de fabricación y la base normativa del sistema. El galvanizado es un tratamiento superficial, no una clasificación de presión. Una tubería puede estar galvanizada y aun así no ser adecuada para la presión de diseño, la temperatura, el método de unión o el servicio del fluido.

Durante una revisión de seguridad, no apruebe una partida basándose únicamente en la palabra “galvanizada” y el tamaño nominal. Compare la tubería con los documentos de diseño: norma, schedule, extremos, ensayos requeridos y cualquier referencia normativa utilizada por el proyecto. Si la línea debe soportar simultáneamente presión y corrosión, ambos conjuntos de requisitos deben cumplirse de forma independiente.

¿Qué dimensiones generan mayor riesgo de incumplimiento durante la inspección de recepción?

El espesor de pared suele ser el aspecto de mayor riesgo. Una tubería puede tener el diámetro exterior correcto y aun así no ofrecer la resistencia necesaria si la pared está por debajo de la tolerancia. En servicios corrosivos, una pared delgada también reduce la vida útil restante cuando el recubrimiento protector se daña o se consume.

Después del espesor de pared, inspeccione el diámetro exterior, la ovalidad cuando corresponda, la longitud y el estado de los extremos. Los extremos roscados o preparados requieren especial atención, ya que la acumulación de zinc, las roscas dañadas o un acabado deficiente pueden generar problemas de sellado durante la instalación.

Durante las decisiones de aprovisionamiento, los equipos comparan en ocasiones tuberías de línea galvanizadas con otras opciones de tuberías para presión. Por ejemplo, un producto como a106 gr b Seamless Pipe puede evaluarse cuando se requieren mayor resistencia, tenacidad a baja temperatura o una construcción sin soldadura. El rango dimensional indicado es amplio, con un diámetro exterior de 10 - 3048mm, una longitud de 1 - 12m, un espesor de 0.5~75mm/personalizado y tolerancias declaradas de +/- 0.5mm en el diámetro exterior, +/- 0.05mm en el espesor y +/- 5mm en la longitud, junto con ensayos como ensayo de aplastamiento, ensayo de expansión, ensayo de presión hidráulica, ensayo de rotura de cristales y calor. Esto no lo convierte en un sustituto en todos los casos, pero demuestra por qué la especificación fundamental de la tubería debe leerse por separado del requisito de protección contra la corrosión.

¿Qué documentos deben solicitar los equipos de control de calidad o seguridad antes de la aprobación?

Solicite los documentos que permitan vincular el material entregado con la orden y con requisitos técnicos medibles. Si falta alguno de ellos, la inspección se convierte en una cuestión de suposiciones.

1. Certificado de ensayo del fabricante que indique la norma de la tubería, el grado, el número de colada y los resultados químicos o mecánicos cuando sea necesario.
2. Registro de inspección dimensional que abarque el tamaño, el espesor de pared y la longitud.
3. Registro de galvanizado o recubrimiento que indique la norma aplicable o el requisito medible del recubrimiento.
4. Registro del ensayo de presión o del ensayo hidrostático si la norma de la tubería o la especificación del proyecto lo exige.
5. Lista de embalaje y trazabilidad de las marcas para que los lotes recibidos en el sitio coincidan con los documentos aprobados.

La regla práctica es sencilla: cada marca crítica de la tubería debe poder rastrearse hasta un documento, y cada documento crítico debe corresponder a la especificación de compra.

¿Cuáles son los errores más comunes al leer las especificaciones de tuberías galvanizadas?

Uno de ellos es asumir que la norma del recubrimiento informa sobre todos los aspectos del cuerpo de la tubería. No es así. Otro consiste en aceptar una descripción genérica del material en una cotización comercial sin comprobar la norma aplicable en el plano o en la lista de proveedores aprobados.

Durante las inspecciones se repiten otros errores:

• Utilizar el tamaño nominal como si fuera el diámetro medido real.
• Ignorar la tolerancia y comprobar únicamente las dimensiones objetivo.
• Aprobar el aspecto visual del zinc sin ninguna evidencia sobre el recubrimiento.
• No detectar daños posteriores a la fabricación causados por roscado, corte o soldadura.
• Mezclar normas ASTM, EN, JIS y GB sin verificar su equivalencia en los documentos del proyecto.

Este último problema provoca muchas disputas evitables. Las normas pueden parecer similares sobre el papel, pero los criterios de aceptación, las reglas de marcado y las expectativas de ensayo suelen diferir lo suficiente como para ser relevantes.

Si la tubería se modificará en el sitio, ¿qué debe comprobarse antes de la instalación?

Compruebe si los trabajos en campo eliminarán o dañarán la capa protectora. El corte, el biselado, el roscado, la soldadura y la manipulación agresiva pueden dejar expuesto el acero desnudo en los extremos o en los puntos de contacto. Cuando esto ocurre, el acabado galvanizado suministrado ya no es igual al estado de la instalación.

Esto es importante tanto para el control de la corrosión como para la posibilidad de justificar el cumplimiento durante una auditoría. Una inspección de recepción puede mostrar una tubería galvanizada conforme, pero después de la fabricación la instalación puede requerir un tratamiento de retoque u otro método de reparación especificado. El requisito de reparación debe proceder de la especificación del proyecto o de la práctica de recubrimiento pertinente, y las zonas reparadas deben registrarse como parte del aseguramiento de la calidad de la instalación.

¿Cómo deben comparar los compradores las ofertas sin pasar por alto los riesgos técnicos?

Compare las ofertas línea por línea con la especificación requerida, no solo por el precio unitario y el tamaño nominal. Una cotización más baja puede basarse en una tolerancia de espesor de pared diferente, una ruta de fabricación distinta o un requisito de galvanizado definido de forma imprecisa. Estas diferencias suelen permanecer ocultas hasta la inspección, la instalación o el análisis de una falla.

Para servicios bajo presión y en entornos corrosivos, la pregunta adecuada no es “¿Esta tubería galvanizada es más barata?”, sino “¿Esta oferta especifica la misma norma de tubería, dimensiones, base de ensayos y requisito de recubrimiento que el material aprobado?”. Si alguno de estos puntos es ambiguo, la cotización no es realmente comparable.

¿Cuál es una regla de aprobación fiable para las especificaciones de tuberías galvanizadas?

Apruebe únicamente cuando coincidan tres elementos: el requisito del proyecto, la documentación del proveedor y la marca física o el resultado de la inspección. Si uno indica ASTM, otro EN y la propia tubería no identifica claramente el lote, deténgase. Si el grado y las dimensiones de la tubería son correctos, pero el requisito de galvanizado no está definido, deténgase también.

Para los equipos de control de calidad y seguridad, esta disciplina evita el recorrido habitual hacia una falla: que un material técnicamente incompleto se instale porque parecía suficientemente similar. En las especificaciones de tuberías galvanizadas, “suficientemente similar” es precisamente el punto donde comienzan a solaparse el riesgo de presión y el riesgo de corrosión.
