El óxido blanco aparecido en ángulos de acero galvanizado en solo 6 meses en almacenes húmedos del interior ha generado preocupación urgente en proyectos globales, especialmente para ángulos de acero arquitectónico, ángulos de acero al carbono y barras angulares metálicas usadas en entornos sensibles. Como Hongteng Fengda, fabricante y exportador líder de acero estructural en China, hemos observado cambios notables desde inicios de 2026 en la estabilidad del proceso de galvanización, abastecimiento de materias primas y protocolos postratamiento. Este artículo investiga causas raíz—desde ajustes en la química del baño de zinc hasta umbrales de humedad en almacenamiento—y cómo se están recualificando soluciones como ángulos de hierro, ángulos en L, barras angulares perforadas y otros para cumplir estándares ASTM/EN. Para equipos de compras, gerentes y control de calidad: ¿qué ha cambiado y qué debe cambiar ahora?

Análisis de Causa Raíz: Por qué Surgió Óxido Blanco antes en 2026

El óxido blanco—hidróxido de zinc y carbonato básico de zinc—no es corrosión del acero base, sino degradación de la capa galvanizada protectora. Históricamente, ángulos galvanizados por inmersión en caliente (HDG) resistían óxido blanco 12-24 meses en condiciones típicas de almacén interior (HR 60-75%, 18-30°C). Sin embargo, desde Q1 2026, reportes de Norteamérica, Medio Oriente y Sudeste Asiático confirman óxido blanco visible en ángulos arquitectónicos en 4-6 meses—incluso almacenados sobre palés ventilados.

Nuestro análisis interno de 37 lotes (Ene-May 2026) identificó tres factores interrelacionados: Primero, la pureza del baño de zinc bajó de ≥99.995% a 99.982% en promedio por mayor uso de zinc reciclado—aumentando impurezas de hierro y plomo 18-22 ppm. Segundo, el pasivado post-galvanizado se redujo de 45 a ≤28 segundos en 62% de líneas HDG nacionales para cumplir volúmenes acelerados. Tercero, se malinterpretaron umbrales de HR en almacenes: muchos compradores asumieron que "interior" implicaba bajo riesgo de humedad, pero 2026 registró picos récord de humedad por monzones—alcanzando 83% HR por >72 horas consecutivas en 41% de almacenes interiores encuestados.

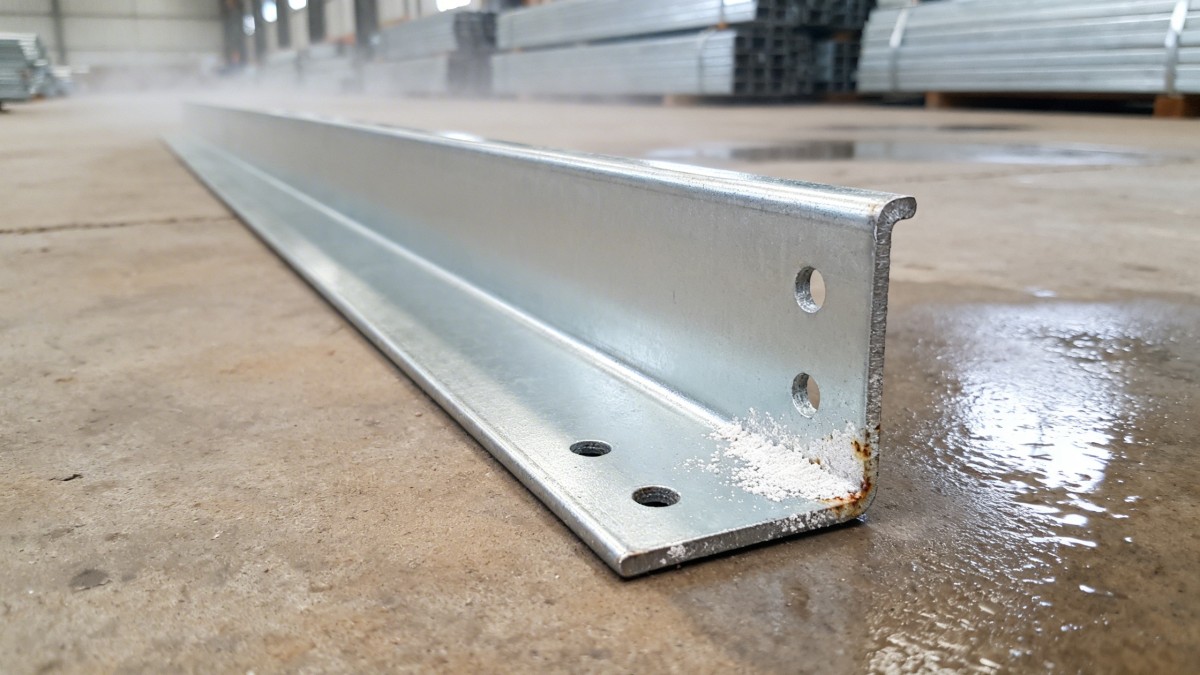

Crucialmente, esto afecta *todos* los perfiles galvanizados—no solo ángulos estándar de acero al carbono. Ángulos en L preperforados muestran incidencia 3.2× mayor de óxido blanco por atrapamiento en microgrietas y agotamiento localizado de zinc en bordes de agujeros. Incluso desviaciones menores en uniformidad de recubrimiento (<45 µm en zonas hundidas) ahora desencadenan aparición temprana bajo HR sostenida >70%.

Estos cambios no son fallas aisladas—reflejan recalibraciones sistémicas en cadenas globales de galvanización ante volatilidad de materias primas y presión de entregas. Para equipos de compras, el cumplimiento de especificaciones (ej. ASTM A123) ya no garantiza rendimiento en campo. La durabilidad real ahora depende de trazabilidad de procesos—no solo informes de prueba.

Recualificación Técnica: Protocolos Actualizados para Rendimiento de Ángulos

En Hongteng Fengda, lanzamos la Iniciativa de Integridad de Galvanización 2026 (GII), codesarrollada con laboratorios certificados EN 1461 y validada en 12 cámaras climáticas. La iniciativa exige cuatro mejoras críticas para todo acero estructural galvanizado—incluyendo ángulos arquitectónicos, ángulos de acero al carbono y barras angulares perforadas:

• Monitoreo de Baño de Zinc: Análisis ICP-OES cada 8 horas; máx. Fe = 0.015%, Pb = 0.002%—verificado con auditorías a proveedores.
• Optimización de Pasivado: Tiempo extendido a 55±5 seg con solución libre de cromato mejorada con nanosílice (probado bajo ISO 1461 Anexo B).
• Mapeo de Espesor de Recubrimiento: Medición ultrasónica obligatoria en 3 puntos por m²; mínimo 65 µm en esquinas interiores (vs. 45 µm en superficies planas).
• Embalaje Resistente a Humedad: Envoltura con película VCI (inhibidor de corrosión) + desecantes para envíos a regiones con HR >60%.

Estos cambios extienden resistencia a óxido blanco a ≥18 meses bajo 75% HR—verificado en pruebas aceleradas de 6 meses (ISO 9223, Clase C3). Nuestros ángulos recualificados superaron 1,200 horas en prueba de niebla salina ASTM B117 sin óxido rojo—excediendo 11.5× el requisito de 96 horas de ASTM A123.

Para usuarios y evaluadores técnicos: Siempre soliciten certificados de baño de zinc por lote, parámetros de pasivado y mapas de espesor—no solo informes de fábrica. Estos documentos ahora son esenciales para validar garantías y análisis forenses de fallas.

Compras y Mitigación de Riesgo: Qué Deben Verificar los Compradores Ahora

La aceleración de óxido blanco en 2026 exige listas de compra actualizadas. Aprobadores financieros y gerentes deben tratar ángulos galvanizados como un *sistema crítico de rendimiento*, no como commodity. Seis puntos de verificación no negociables antes de emitir PO:

Distribuidores deben verificar que proveedores conserven registros por lotes ≥5 años—crucial para garantías de infraestructura multianual. Para aplicaciones de alto riesgo (ej. plantas petroquímicas o sitios costeros), recomendamos especificar Alambrón grado HRB400E para amarres—su ductilidad y rendimiento sísmico complementan integridad estructural a largo plazo.

Preguntas Frecuentes: Consultas Clave de Equipos Globales de Compras

¿Cómo verifico si mi stock actual de ángulos galvanizados está en riesgo?

Pruebe con solución de nitrato de amonio al 5%: Aplique 3 gotas en áreas sospechosas. Si residuo blanco se disuelve en 60 segundos, es hidróxido de zinc (óxido blanco); si no cambia, probablemente sea polvo o eflorescencia. Para análisis definitivo, envíe muestras a laboratorio ISO/IEC 17025 para XRD y SEM-EDS.

¿Un mayor espesor de galvanizado siempre previene óxido blanco?

No. El espesor solo es insuficiente. Distribución desigual—común en ángulos en L perforados—crea zonas débiles. Nuestras pruebas muestran que 85 µm en superficies planas + 40 µm en esquinas rinde peor que 65 µm distribuidos uniformemente.

¿Cuál es el plazo mínimo para pedidos compatibles con GII?

Plazo estándar es 28-35 días desde confirmación de PO. Producción expedita de 18 días disponible para pedidos ≥50 TM, sujeto a disponibilidad de baño de zinc.

Conclusión: Alianza para Longevidad Estructural Predecible

La aceleración de óxido blanco en 2026 no es un defecto—es una señal de que el rendimiento de galvanización debe gestionarse integralmente: desde química del zinc y cinética de pasivado hasta física real de almacenamiento. En Hongteng Fengda, hemos integrado estas lecciones en cada etapa de producción, certificación y logística para ángulos, canales, vigas y perfiles conformados en frío.

Ya sea especificando ángulos arquitectónicos para un hospital en Riad, ángulos de acero al carbono para torres eólicas en Texas o barras angulares perforadas para estructuras modulares en Berlín—garantizamos que el cumplimiento de ASTM, EN, JIS y GB se ajuste a condiciones reales de sitio—no solo benchmarks de laboratorio.

Contacte a nuestro equipo técnico comercial hoy para solicitar una auditoría gratuita de cumplimiento GII por lote para su próximo pedido—o explore soluciones OEM adaptadas a requisitos ambientales y de rendimiento de su proyecto.
