Medir con precisión una viga de acero para proyectos de puentes no se trata solo de dimensiones, es un imperativo de seguridad y cumplimiento no negociable. Ya sea que esté utilizando una calculadora de peso de viga I para ingenieros de construcción, consultando tablas de peso de vigas para fabricantes de acero o verificando especificaciones de peso de viga I para construcción de almacenes, las desviaciones de tolerancia pueden comprometer la integridad estructural. Como fabricante y exportador confiable de acero estructural de China, Hongteng Fengda garantiza que cada viga, ya sea para uso industrial, proyectos de puentes o infraestructura europea/estadounidense, cumpla con los estándares ASTM, EN y GB. Esta guía cubre protocolos críticos de medición, tolerancias permitidas y verificaciones de seguridad obligatorias que no puede omitir.

Por qué la medición precisa es no negociable en ingeniería de puentes

Las estructuras de puentes soportan cargas dinámicas, cíclicas y a menudo extremas: vibraciones de tráfico, cortante de viento, expansión térmica y estrés sísmico. Una desviación de 2 mm en el espesor del ala o una desalineación de 0.5° en la verticalidad del alma pueden parecer triviales, pero en un vano de 30 metros, estos errores se convierten en deflexión inaceptable o grietas por fatiga. Para gerentes de proyecto y oficiales de seguridad, la medición no es una formalidad previa a la instalación; es la primera línea de defensa contra fallas catastróficas.

Considere esto: en 2022, una fractura en el centro de un vano en un puente de carretera recién inaugurado en Europa del Este se atribuyó a espesores inconsistentes del alma en lotes de vigas I, verificados solo después de pruebas destructivas de terceros. ¿La causa raíz? Verificación dimensional inadecuada antes de la entrega a nivel de fábrica. Ese incidente subraya por qué cómo medir una viga de acero para proyectos de puentes debe estar integrado en los contratos de compra, no dejado solo a equipos en sitio con calibradores manuales.

Parámetros de medición clave y puntos de referencia de tolerancia

Cada viga de acero estructural debe verificarse en seis dimensiones críticas antes de la aceptación. Estos no son valores arbitrarios, reflejan límites armonizados bajo ASTM A6/A6M (EE. UU.), EN 10034 (Europa) y GB/T 706 (China). Las desviaciones más allá de estos umbrales invalidan la certificación y anulan la cobertura de garantía.

Nota: Todas las tolerancias aplican por cada 3 metros de longitud. Para vigas que superen los 12 metros, la desviación acumulada de rectitud no debe exceder L/1000 (ej., ≤12 mm para una viga de 12 m). Hongteng Fengda aplica perfilado CNC guiado por láser y mapeo de espesor ultrasónico en tiempo real durante la producción, garantizando un 99.2% de rendimiento dentro de tolerancia en todos los pedidos de exportación.

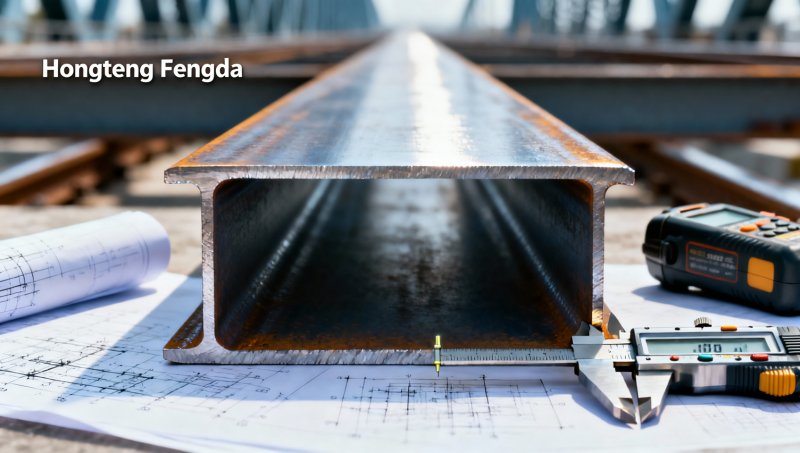

De la teoría a la práctica: cómo medir una viga de acero para uso en almacenes industriales y puentes

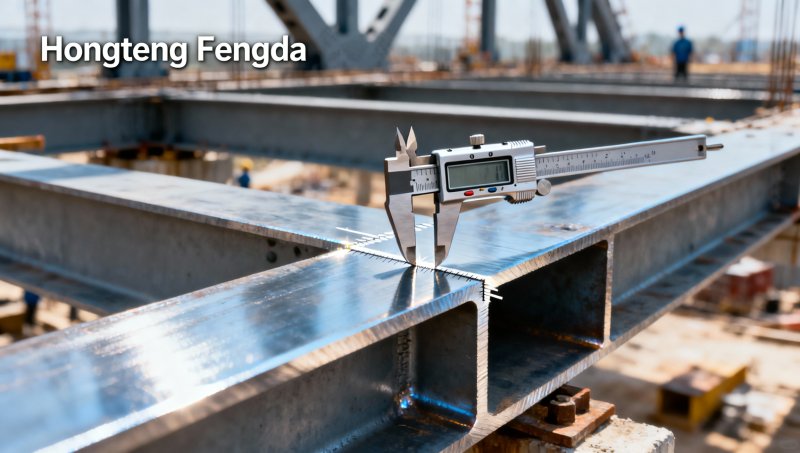

La verificación en campo requiere más que una cinta métrica. Aquí está el protocolo paso a paso utilizado por nuestros equipos de garantía de calidad y recomendado para sus supervisores de proyecto:

1. Calibración previa a la inspección: Verifique micrómetros digitales y medidores de espesor ultrasónicos contra bloques de referencia trazables a NIST antes de cada turno.
2. Muestreo de ala y alma: Tome ≥5 mediciones por ala (extremos + puntos cuartos + centro); 3 lecturas a lo largo de la altura del alma (superior/medio/inferior).
3. Verificación de rectitud: Estire una cuerda de nailon tensa a lo largo de toda la viga; use galgas para cuantificar la brecha máxima (≤L/1000).
4. Verificación de torsión: Coloque la viga sobre una superficie de granito nivelada; mida elevaciones de esquinas diagonales con indicador de cuadrante (diferencial máximo: 0.5 mm/m).

Esta misma metodología aplica ya sea que esté evaluando cómo medir una viga de acero para uso industrial o validando el peso de viga I para proyectos de construcción. La consistencia entre regiones es importante, especialmente al abastecerse de Asia para licitaciones de infraestructura en EE. UU. o la UE.

Cálculo del peso de vigas y su papel en la integridad de la ruta de carga

El peso no es solo logístico, es estructural. Un cálculo de peso de vigas para acero estructural inexacto sesga las suposiciones de carga muerta, afectando el diseño de cimentación, detalles de conexión e incluso la selección de grúas. Nuestra calculadora de peso de viga I para ingenieros de construcción integra corrección de densidad en tiempo real para variaciones de aleación (ej., ASTM A992 vs. EN S355JR) y considera la pérdida de escala de fábrica post-galvanizado.

Por ejemplo: Una viga W12×50 (305×127×50 kg/m) pesa 49.7 kg/m como está, pero después del galvanizado en caliente (capa de zinc: 275 g/m²), su peso unitario efectivo aumenta a ~50.3 kg/m. En 200 metros lineales, eso suma 120 kg, suficiente para reevaluar la profundidad de empotramiento de los pernos de anclaje. Por eso incluimos verificación de peso certificada en cada informe de prueba de fábrica, trazable a laboratorios acreditados ISO/IEC 17025.

Cumplimiento de estándares y por qué comienza en la fábrica

El cumplimiento no se estampa en papel, se integra en cada lote de producción. En Hongteng Fengda, cada bobina de Gi Sheet Coil se somete a pruebas de tracción, flexión y validación de adhesión de zinc según ASTM A653 y EN 10346. El mismo rigor aplica a vigas estructurales: análisis microestructural, pruebas de impacto Charpy V-notch a -20°C (para puentes en climas fríos) y verificación espectrográfica de composición química.

No solo cumplimos estándares, los mapeamos. Cada pedido se envía con informes MTR (Mill Test Reports) en dos idiomas que muestran conformidad exacta con ASTM A6/A6M, EN 10025-2 o GB/T 1591, para que su equipo de QA dedique menos tiempo a cruzar referencias y más tiempo a construir.

Por qué equipos de proyectos globales eligen Hongteng Fengda

Necesita certeza, no muestras ni promesas. Como fabricante y exportador de acero estructural de China, ofrecemos:

• Trazabilidad sin compromisos: Informes con códigos QR por lote accesibles mediante escaneo móvil, que muestran química de fusión, fecha de laminación, curva de tratamiento térmico y registros de inspección dimensional.
• Auditorías dimensionales previas al envío: Verificación opcional de terceros (SGS/BV/TÜV) con certificados de tolerancia firmados, críticos para componentes de puentes con marcado CE de la UE.
• Embalaje integrado en logística: Vigas embaladas en marcos de madera resistentes al mar con barreras de humedad, sin óxido, daños ni retrasos.
• Soporte de ingeniería: Acceso gratuito a nuestra tabla de peso de vigas para fabricantes de acero, especificaciones de peso de viga I para construcción de almacenes y tablas de carga localizadas alineadas con Eurocódigo 3, AISC 360 o GB 50017.

Ya sea que esté especificando peso de viga I en EE. UU. para un paso elevado en California o verificando peso de viga I en Europa para una expansión portuaria en Róterdam, Hongteng Fengda ofrece consistencia, cumplimiento y confianza. Contáctenos hoy para soluciones de vigas personalizadas respaldadas por más de 18 años de experiencia en infraestructura global.
