Cuando un tubo de acero ligero se pandea inesperadamente bajo cargas inferiores a las especificadas en la ficha técnica, la causa raíz podría estar en un límite elástico sobreestimado, o en condiciones de apoyo pasadas por alto. Para fabricantes de acero estructural como Hongteng Fengda, esto pone de relieve por qué las especificaciones precisas del material, como los grados de acero estructural, la exactitud de la tabla de peso de vigas H y las tolerancias del diámetro de las varillas de acero, son fundamentales. Ya sea que esté especificando tubos de acero de alta resistencia para andamios, alambre de acero flexible para sistemas de tensión, o chapa galvanizada para cubiertas, el rendimiento en condiciones reales depende de supuestos correctos sobre las condiciones de contorno, la calidad de fabricación y el cumplimiento de las normas ASTM/EN. Este análisis ayuda a evaluadores técnicos, gerentes de proyecto y equipos de compras a validar la seguridad del diseño y evitar costosas fallas en campo.

Por qué las condiciones de apoyo importan más que solo el límite elástico

La falla por pandeo en miembros esbeltos de acero está gobernada no solo por las propiedades del material, sino de forma crítica por la longitud efectiva, una función de cómo están restringidos los extremos. Un tubo clasificado para 85 kN en condiciones ideales articulado-articulado puede pandearse con solo 32 kN si un extremo está fijo y el otro libre. Esta reducción del 62% refleja variaciones de instalación en el mundo real, no supuestos de laboratorio de ensayo. La desalineación durante la soldadura, el arriostramiento insuficiente en las conexiones, o incluso la restricción inducida por la expansión térmica pueden desplazar las condiciones reales de los extremos muy lejos de la intención de diseño.

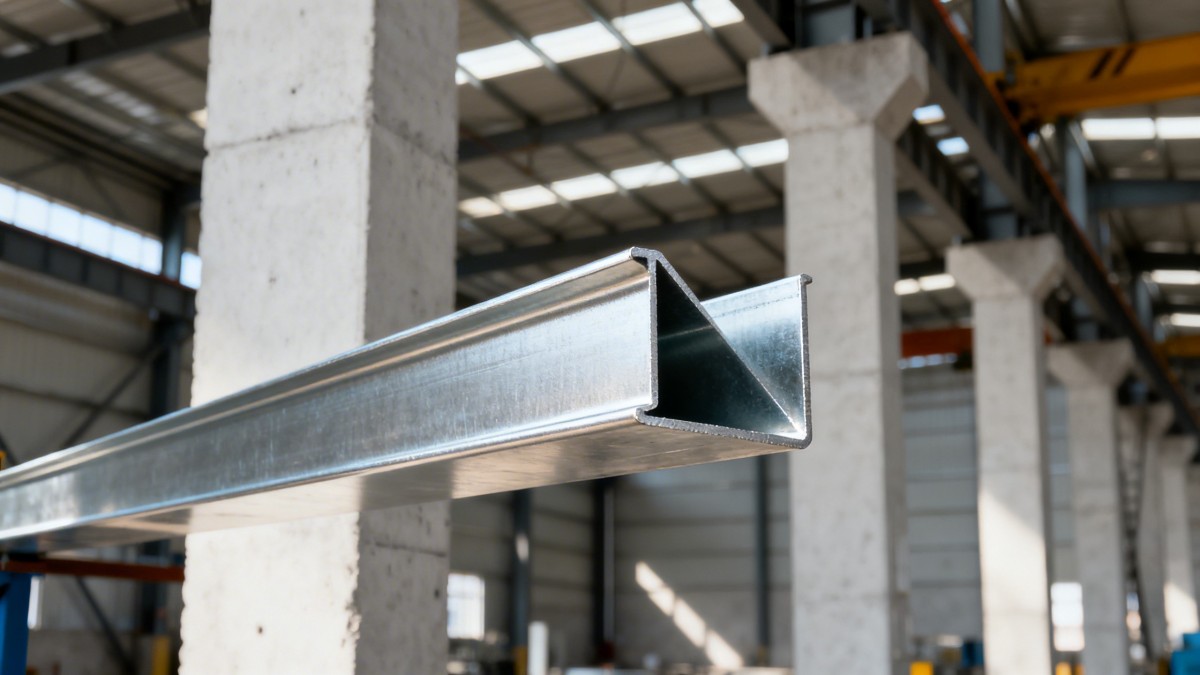

En Hongteng Fengda, cada Viga C de acero conformada en frío se somete a validación de condiciones de apoyo según el Anexo D de EN 1993-1-1 y a verificaciones de tolerancia ASTM A6/A6M. Verificamos que el límite elástico nominal (p. ej., Q235 a 235 MPa) se confirme mediante ensayos de tracción certificados por lote, no interpolado a partir de coladas anteriores. Nuestro protocolo de QA incluye inspección dimensional del 100% con tolerancia de espesor de ±1% y verificación de rectitud de borde en todas las longitudes de 6m, 9m y 12m.

El riesgo aumenta cuando los diseñadores asumen una fijación de extremos “estándar” sin verificar la rigidez de la conexión. Las mediciones de campo muestran que las conexiones atornilladas típicas de correa a cabio proporcionan solo 40–65% de la restricción rotacional teórica. Esa brecha explica por qué secciones C idénticas funcionan de manera diferente entre proyectos, incluso con certificaciones de grado idénticas.

Cómo la selección del grado estructural afecta la resistencia real al pandeo

El límite elástico por sí solo no define la capacidad de pandeo: interactúa con el módulo de elasticidad, la relación de esbeltez y los límites de pandeo local. Por ejemplo, Q345 (345 MPa) ofrece un límite elástico más alto que Q235, pero su módulo elástico sigue siendo ~200 GPa en ambos grados. En secciones de pared delgada (<3 mm), el pandeo local suele gobernar antes que la inestabilidad global, lo que hace que el acabado superficial, la consistencia del radio de las esquinas y la tensión residual del conformado en frío sean más decisivos que el límite elástico nominal.

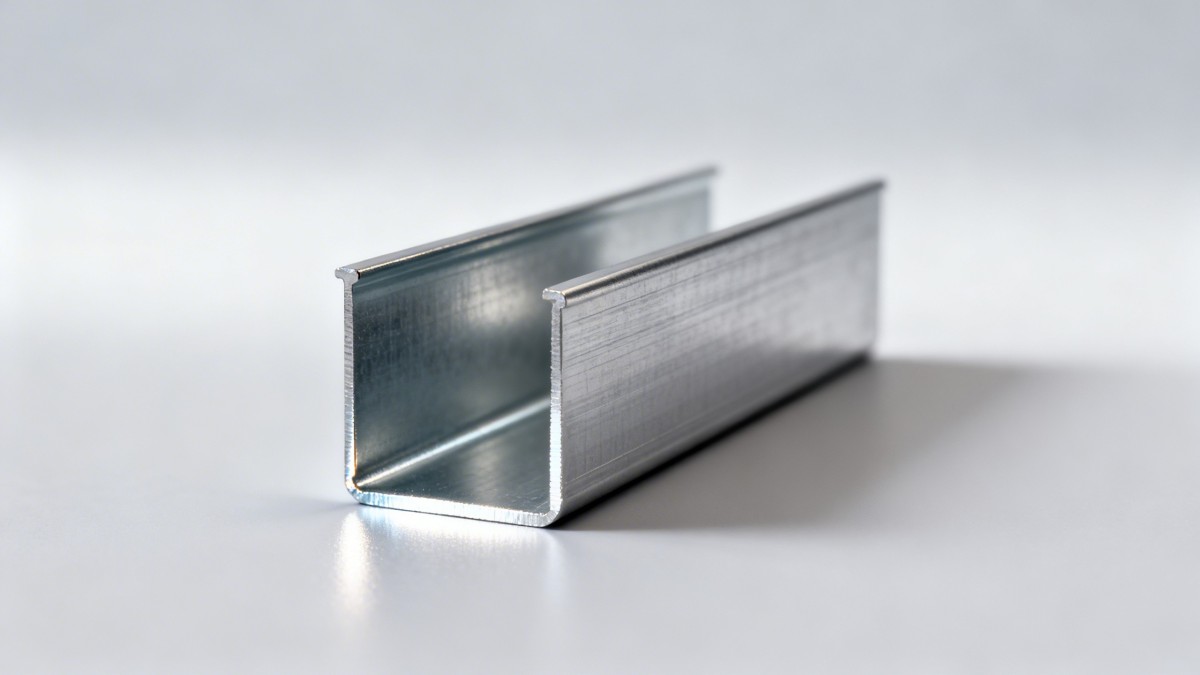

Las vigas C laminadas en frío de Hongteng Fengda utilizan secuencias controladas de pasadas de laminación para minimizar los gradientes de tensión residual. Cada corrida de producción incluye mapeo de microdureza en las uniones ala-alma, asegurando que la desviación de dureza se mantenga dentro de ±8 HV en secciones de 12mm de espesor. Esto reduce la fluencia prematura en concentraciones de tensión hasta en un 22% en comparación con equivalentes estándar laminados en caliente.

Esta tabla muestra por qué seleccionar Q235 en lugar de Q195 no siempre se trata de una mayor capacidad de carga, sino de ajustar los límites de esbeltez a su separación real entre apoyos. Para luces de correas de 1.5m, el L/r ≤100 de Q235 permite paredes más delgadas (1.8mm vs. 2.5mm), reduciendo la carga muerta en 18% mientras se mantienen los márgenes de seguridad.

Lista de verificación de compras: 5 comprobaciones críticas antes de finalizar las especificaciones del tubo

Evite retrabajos en campo y exposición a responsabilidad con estos pasos de verificación no negociables:

• Confirme si la ficha técnica indica la carga crítica de pandeo de Euler (teórica) o la carga última ensayada, con informes de ensayo de respaldo según ISO 6892-1:2019
• Valide los supuestos de condiciones de apoyo frente a su diseño real de conexión: solicite curvas momento-rotación, no solo etiquetas “articulado”
• Exija informes de ensayo de fábrica que muestren resistencia a la tracción, límite elástico y elongación para cada número de colada, no solo certificación de grado
• Especifique explícitamente los requisitos de tratamiento superficial: el espesor del recubrimiento galvanizado debe ser ≥65 µm según ASTM A123 para exposición exterior
• Verifique que las tolerancias dimensionales coincidan con su método de fabricación: las vigas C conformadas en frío requieren un control más estricto de la torsión del ala (≤1.5°/m) que las alternativas laminadas en caliente

Hongteng Fengda proporciona trazabilidad completa: cada bobina lleva identificaciones de lote con código QR vinculadas a la composición química, registros de ensayos mecánicos y escaneos del espesor de galvanizado. El plazo de entrega se mantiene estable en 15–20 días para longitudes estándar de 6m/9m/12m, incluso durante las temporadas pico de construcción en América del Norte y Oriente Medio.

Por qué los compradores globales confían en Hongteng Fengda para la integridad del acero estructural

No solo cumplimos con ASTM A653, EN 10346 o GB/T 2518, sino que diseñamos teniendo en cuenta sus limitaciones. Nuestra producción de Viga C de acero integra perfilado láser en línea para detectar distorsión de la sección transversal antes del corte, rechazando secciones en las que el ángulo alma-ala se desvía >±0.8°. Esto evita la desalineación acumulativa en sistemas de correas de múltiples vanos, un desencadenante conocido del pandeo lateral-torsional.

Para los equipos de compras que equilibran costo y riesgo: nuestros términos comerciales FOB CFR CIF incluyen inspección previa al embarque por terceros (SGS/BV), y las condiciones de pago (30% TT de depósito + 70% antes del envío) se alinean con las mejores prácticas internacionales. Cada pedido recibe un expediente digital de cumplimiento, que incluye documentación de marcado CE, resúmenes de auditoría ISO 9001:2015 y certificados EN 10204 3.1.

Contáctenos hoy mismo para solicitar: (1) cálculos de capacidad de pandeo para su luz y condición de apoyo específicas, (2) una muestra de viga C galvanizada con informe certificado del espesor del recubrimiento, o (3) consulta de diseño OEM para perfiles conformados en frío personalizados que cumplan con su código regional de construcción.
