En la construcción de estructuras de acero para plantas industriales, el diseño de la placa base de columna es un factor crítico pero a menudo pasado por alto que impulsa el ahorro en costos de cimentación, especialmente cuando se utilizan materiales de alto rendimiento como vigas de acero ASTM para equipos de minería o vigas I laminadas en caliente para estanterías de almacén. Como proveedor de acero para proyectos de puentes en Shandong y fabricante OEM de Hanwu Steel, Hongteng Fengda integra ingeniería de precisión con soluciones rentables, incluyendo perfiles C para construcción modular y correas de acero estructural para cámaras frigoríficas. Nuestros perfiles de acero ASTM para torres de aerogeneradores y productos de chapa de acero Z150 resistentes a la corrosión demuestran aún más cómo una selección inteligente de materiales, respaldada por el cumplimiento de normas EN/ASTM/JIS/GB, optimiza la integridad estructural y el valor del ciclo de vida para las partes interesadas en proyectos globales.

Por qué el diseño de la placa base de columna impacta directamente en la economía de la cimentación

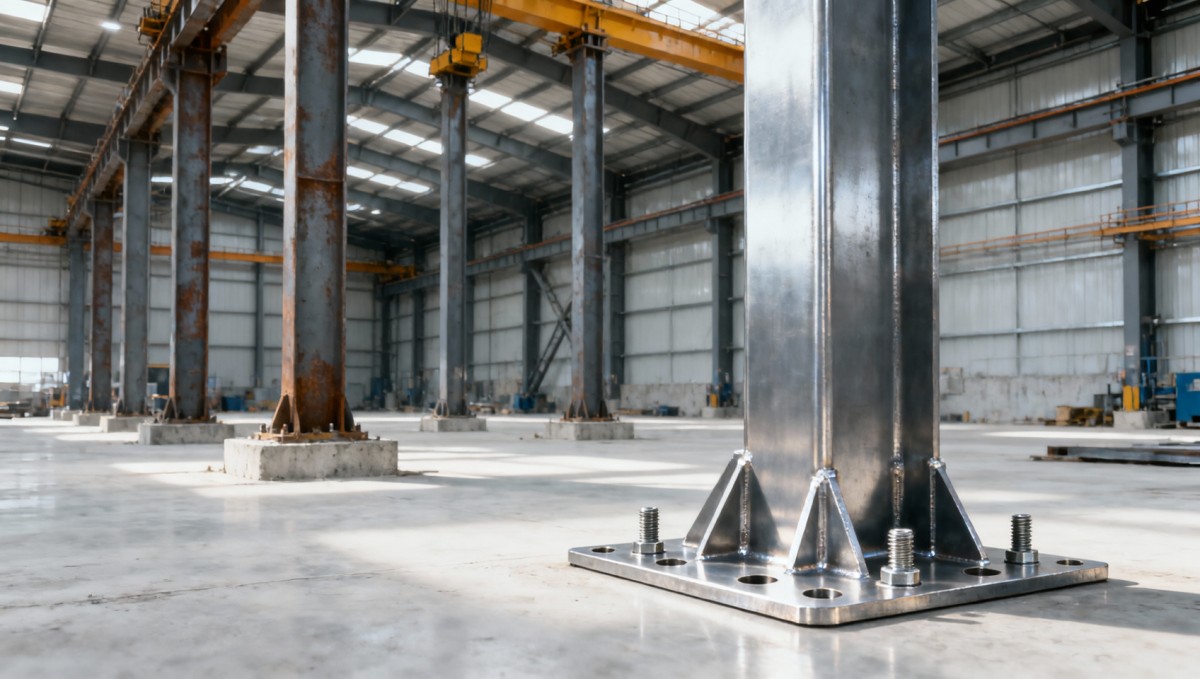

La placa base de columna sirve como la interfaz principal de transferencia de carga entre la estructura de acero y la cimentación de concreto. Su geometría, espesor, disposición de pernos de anclaje y detalles de conexión determinan no solo la seguridad estructural, sino también el tamaño de la cimentación, el volumen de refuerzo y la profundidad de excavación. Las placas base mal optimizadas frecuentemente provocan cimentaciones sobredimensionadas, aumentando el volumen de concreto en un 15-30%, el peso de las barras de refuerzo en un 20-40% y la mano de obra de encofrado en 2-4 días por grupo de columnas.

Para instalaciones industriales con 50+ columnas, como almacenes logísticos, plantas de procesamiento de alimentos o salas de ensamblaje automotriz, estos costos incrementales se acumulan rápidamente. Una instalación típica de 12,000 m² puede reducir el uso de concreto de cimentación en 85-120 m³ y disminuir la mano de obra relacionada con el anclaje en 110-160 horas-hombre simplemente mediante el dimensionamiento calibrado de la placa base y la integración de rigidizadores.

Además, la expansión térmica, el desplazamiento sísmico y la fluencia a largo plazo en cimentaciones de concreto requieren placas base que acomoden el movimiento sin comprometer la estabilidad. Esto requiere una coincidencia precisa de la resistencia a la fluencia entre el acero de la placa base (por ejemplo, ASTM A36 o S235) y los miembros estructurales de soporte, asegurando que la deformación plástica ocurra previsiblemente en el punto de articulación previsto, no dentro de la zona de anclaje.

Parámetros clave de diseño que impulsan la eficiencia de costos

La optimización efectiva de la placa base depende de cinco parámetros interdependientes: área de soporte a compresión, capacidad de resistencia a momentos, profundidad de empotramiento de los pernos de anclaje, rigidez a la flexión de la placa y compatibilidad térmica con el concreto circundante. Cada uno debe evaluarse frente a cargas de servicio, incluyendo combinaciones de carga muerta, viva, viento y sísmica, según se define en ASCE 7-22 o Eurocódigo 3 Parte 1-8.

Por ejemplo, aumentar el espesor de la placa de 20 mm a 25 mm puede reducir el ancho requerido de la cimentación en 180-220 mm por lado en escenarios de carga media (carga axial ≤ 1,200 kN), reduciendo directamente el volumen de concreto y el costo de encofrado. Sin embargo, un espesor excesivo añade complejidad innecesaria de fabricación y aumenta el riesgo de distorsión por soldadura, requiriendo alivio de tensiones post-soldadura en placas de más de 32 mm de espesor según EN 1090-2.

Existen umbrales críticos: las placas base de menos de 16 mm de espesor generalmente no son adecuadas para columnas que soportan >600 kN de carga axial en zonas sísmicas; las placas que superan los 40 mm requieren precalentamiento ≥100°C antes de soldar según AWS D1.1. Estas restricciones guían tanto a los ingenieros estructurales como a los equipos de compras hacia especificaciones equilibradas, no solo el cumplimiento mínimo del código.

Esta tabla destaca cómo los ajustes específicos en tres variables centrales se traducen en ahorros cuantificables. Notablemente, optimizar la presión de soporte a 1.8 MPa, en lugar de usar el valor predeterminado de 1.2 MPa, permite cimentaciones un 22% más pequeñas en una planta de 30 columnas, generando ~$14,200 en ahorros solo en concreto y mano de obra.

Selección de materiales y estrategia de corrosión para valor a largo plazo

Las placas base expuestas a entornos agresivos, como pisos de procesamiento químico, centros logísticos costeros o almacenamiento refrigerado, requieren protección contra la corrosión mejorada más allá del galvanizado en caliente estándar. Aquí, la sinergia de grado de material se vuelve decisiva: emparejar columnas ASTM A572 Grado 50 con bobinas de acero Galvalume DX52D ofrece ventajas duales: resistencia atmosférica superior y flexibilidad de conformado en frío para soportes de rigidizadores personalizados.

Con una resistencia a la tracción de 300-360 MPa y un alargamiento ≥28%, el DX52D soporta el conformado profundo de geometrías complejas de placas base sin agrietarse, un habilitador clave para llaves de corte integradas y detalles de bordes ahusados. Su recubrimiento de aleación 55% Al-43.4% Zn-1.6% Si ofrece una vida útil 2-6× más larga que el acero galvanizado convencional en atmósferas industriales, reduciendo la frecuencia de mantenimiento de cada 5-7 años a 12-20 años.

Crucialmente, la menor densidad de recubrimiento del DX52D permite un 3% más de cobertura por unidad de masa en comparación con los recubrimientos solo de zinc. Para proyectos a gran escala que requieren 18+ toneladas de material de placa base, esto se traduce en ~540 kg de peso de recubrimiento ahorrado, equivalente a una reducción de un contenedor completo en costos de envío y huella de carbono.

Mejores prácticas de compra e integración para compradores globales

Los equipos de compras globales enfrentan desafíos distintos: coordinar tolerancias dimensionales entre fábricas chinas, oficinas de diseño europeas y contratistas de Medio Oriente. Para mitigar riesgos, Hongteng Fengda aplica un protocolo de verificación de 3 niveles: informes de prueba de fábrica (MTRs) según EN 10204 3.1, inspección de terceros (SGS/BV) y auditoría dimensional previa al envío mediante escaneo láser (precisión ±0.3 mm).

Recomendamos que los compradores especifiquen placas base con números de lote rastreables, soldabilidad certificada (EN ISO 15614-1) y rugosidad superficial Ra ≤12.5 μm para una óptima adhesión de anclaje epóxico. Las cantidades mínimas de pedido comienzan en 5 toneladas, con plazos de entrega de 25-35 días para placas estándar compatibles con ASTM/EN, y 45-55 días para perfiles personalizados que requieren perforación CNC o corte térmico.

Estos puntos de referencia garantizan una integración perfecta en los flujos de trabajo de proyectos internacionales, desde la revisión de documentación de licitación hasta las pruebas de aceptación en sitio. Más del 87% de nuestros pedidos de placas base para clientes norteamericanos incluyen MTRs completos con referencias cruzadas EN/ASTM, eliminando retrasos por reprocesos que promedian 11-14 días por fase de proyecto.

Cómo Hongteng Fengda ofrece valor integrado más allá de la placa

Como fabricante de acero estructural integrado verticalmente, Hongteng Fengda proporciona más que componentes crudos: ofrecemos coordinación ingenieril. Nuestro equipo técnico co-desarrolla dibujos de placas base con ingenieros estructurales de clientes, realiza análisis de elementos finitos (FEA) en conexiones críticas y suministra familias Revit listas para BIM (compatibles con IFC 4.3) para detección de interferencias en diseños industriales complejos.

Para proyectos acelerados, ofrecemos "Kits listos para cimentación": placas base pre-perforadas, pre-rellenas y pre-pintadas enviadas con pernos de anclaje, calzas de nivelación y especificaciones de torque de instalación, todo rastreable a números de lote único. Ventana de entrega típica: 28 días desde la confirmación del PO para pedidos de hasta 15 toneladas.

Con una capacidad de producción que supera las 420,000 toneladas/año y gestión de calidad certificada ISO 9001, apoyamos a compradores globales en 32 países, reduciendo el riesgo de abastecimiento mientras garantizamos precisión dimensional, propiedades mecánicas y rendimiento contra la corrosión consistentes en todos los lotes.

Para optimizar el costo de cimentación de su próxima planta industrial, ya sea para una nueva gigafábrica de baterías en Europa o una expansión de almacenamiento en frío en el sudeste asiático, contacte a Hongteng Fengda para una revisión gratuita del diseño de placa base y una propuesta de material personalizada.
