Las estructuras de acero rara vez fallan porque un elemento esté simplemente «fuera de tolerancia» de forma aislada. El problema más perjudicial es que las tolerancias no se coordinan entre el conjunto de planos, el proceso de fabricación, el plan de transporte, el control topográfico y la secuencia de montaje. Una viga puede cumplir una tolerancia de laminación o fabricación y aun así resultar inutilizable si los orificios de sus conexiones no se alinean con la condición de obra establecida por el hormigón, los pernos de anclaje, los marcos adyacentes o las interfaces de revestimiento.

Por lo tanto, para la ejecución de proyectos, la gestión de tolerancias es un problema de control y no una actividad de inspección final. El objetivo no es exigir desviación cero, lo cual no es ni práctico ni económico. Consiste en identificar dónde puede acumularse la desviación, decidir qué interfaces son críticas, asignar responsabilidades para cada punto de control y resolver los conflictos antes de que el acero llegue a la obra. Esto es especialmente importante cuando la construcción de estructuras de acero se conecta con hormigón colado in situ, envolventes prefabricadas, soportes de equipos, carriles de grúa, tuberías de proceso o sistemas de cubierta de gran luz.

Comience con una cadena de tolerancias, no con un requisito genérico de tolerancia

Una especificación que indique que el acero debe cumplir una norma aplicable es necesaria, pero por sí sola no resuelve el riesgo de ajuste. Los equipos de proyecto deben distinguir entre tres condiciones diferentes:

• Tolerancias del producto: variación permitida en perfiles laminados, placas, perfiles conformados en frío, espesor, rectitud, contraflecha y longitud según suministro.
• Tolerancias de fabricación: variación permitida generada durante el corte, taladrado, ensamblaje, soldadura, enderezado, recubrimiento y ajuste de prueba.
• Tolerancias de montaje: variación permitida en la ubicación instalada, verticalidad, elevación, alineación, atornillado y geometría del marco.

Estas categorías no pueden sumarse de manera indiscriminada. Su interacción depende del tipo de conexión y del orden en que se fijan los trabajos. Una placa base puede tener orificios perforados con precisión, mientras que los pernos de anclaje están desplazados dentro de la tolerancia de construcción de la obra de hormigón. Si la placa no dispone de un rango práctico de ajuste, el marco de acero se vuelve difícil de montar aunque ningún gremio haya incumplido necesariamente sus propios requisitos.

La pregunta útil en cada interfaz es:¿Cuál es el presupuesto de tolerancia disponible después de considerar toda la variación previa? Si la respuesta no está clara, la conexión conlleva un riesgo oculto para el plazo. Un presupuesto de tolerancia debe identificar el punto de referencia de diseño, las fuentes previstas de variación, el movimiento o ajuste permitido, el método de medición y la parte autorizada para aceptar una desviación.

Las especificaciones del proyecto también deben establecer una jerarquía clara de documentos. De lo contrario, los planos contractuales, las notas estructurales, las normas de fabricación y montaje aplicables, los planos de taller aprobados y las instrucciones escritas de obra pueden generar expectativas contradictorias. En proyectos de Norteamérica, el Código de Práctica Estándar de AISC suele incorporarse como referencia básica para las responsabilidades y tolerancias de las estructuras de acero; en proyectos europeos, los requisitos pueden vincularse a los requisitos de ejecución de EN 1090 y a la clase de ejecución designada. Ninguno de estos marcos elimina la necesidad de criterios de interfaz específicos del proyecto.

Los planos deben definir la geometría funcional

Los planos de taller a veces se revisan principalmente para verificar dimensiones de elementos, fuerzas de conexión y grados de material. Esto es insuficiente en proyectos complejos. La revisión debe comprobar si el conjunto de planos define la geometría que importa en obra.

Las dimensiones críticas deben tomarse de referencias estables e identificables, en lugar de largas cadenas de dimensiones secundarias. Una conexión ubicada mediante mediciones repetidas desde otra conexión puede heredar toda la variación previa. Las líneas de retícula, cotas de control, ejes, niveles de piso terminado y puntos de referencia topográficos proporcionan un control más fiable cuando son utilizados de manera coherente por el ingeniero estructural, el delineante, el fabricante, el contratista de hormigón y el equipo de topografía.

Los planos también deben separar las dimensiones nominales de aquellas que son funcionalmente críticas. Estas últimas suelen incluir:

• centros de pernos de anclaje y proyección sobre el hormigón;
• elevaciones de placas base y superficies de apoyo;
• ubicación de grupos de pernos en conexiones de momento, pórticos arriostrados y equipos;
• elevación y orientación de empalmes de columnas;
• geometría de extremos de elementos en conexiones oblicuas o inclinadas;
• alineación de vías de rodadura de grúa, niveles de soporte de carriles y puntos de apoyo de equipos;
• dimensiones de interfaz para paneles prefabricados, ménsulas de muro cortina, cubiertas metálicas y penetraciones de instalaciones.

No todas las dimensiones justifican la misma intensidad de inspección. Un angular de clip secundario con orificios ranurados puede admitir un ajuste considerable en obra. Una conexión colectora de diafragma rígido, un bastidor de equipo de alta precisión o una ménsula de soporte de fachada pueden no admitirlo. Tratar todas las dimensiones como igualmente importantes eleva el coste de fabricación sin proteger el plazo. Tratar todas las conexiones como ajustables provoca el fallo opuesto: los equipos de obra descubren demasiado tarde que una interfaz crítica ya no dispone de ajuste.

El diseño de orificios es un ejemplo práctico. Los orificios estándar, sobredimensionados, ranurados cortos y ranurados largos tienen diferentes finalidades funcionales y deben seleccionarse conforme a los requisitos de diseño y conexión aplicables. Agrandar un orificio en obra no es una solución inocua para cada desalineación. Puede afectar la resistencia al deslizamiento, el aplastamiento, las distancias a los bordes, la capacidad de conexión, la protección contra la corrosión y las obligaciones de aprobación. El mecanismo de ajuste previsto debe diseñarse y documentarse antes de la fabricación, no improvisarse durante el montaje.

El control de fabricación es más eficaz antes de que la soldadura y el taladrado fijen el error

Una vez que varias piezas se sueldan en un conjunto, corregir la geometría se vuelve más difícil, costoso y potencialmente más perjudicial para los requisitos de recubrimiento e inspección. Por lo tanto, la planificación de calidad de fabricación debe centrarse en puntos de retención antes de operaciones irreversibles.

La identificación de materiales es importante en esta etapa. La designación del perfil por sí sola no es suficiente cuando los grados, la trazabilidad de colada, los requisitos de impacto o los sistemas de recubrimiento difieren dentro del mismo paquete. La sustitución incorrecta de material puede generar un problema de cumplimiento, pero también afectar los procedimientos de soldadura, el detallado de conexiones y la inspección posterior. El sistema de control de materiales del fabricante debe mantener la identificación desde la recepción hasta el corte y ensamblaje, especialmente cuando los componentes son visualmente similares.

El ajuste previo a la soldadura requiere atención a la longitud del elemento, preparación de extremos, orientación de alas, posición del alma, escuadría de placas y patrones de orificios. La soldadura introduce contracción y distorsión; el riesgo aumenta con materiales gruesos, disposiciones de soldadura asimétricas, conjuntos restringidos, cordones largos y elementos armados. Una secuencia de fabricación que anticipe el movimiento por soldadura, en lugar de corregirlo posteriormente, protege tanto el control dimensional como la productividad.

Para vigas y cerchas largas, el plano debe aclarar si se requiere, se prohíbe o simplemente se permite la contraflecha dentro de la norma aplicable. La contraflecha suele malinterpretarse como una corrección general para cualquier flecha aparente. En realidad, debe corresponder a la intención del diseño estructural, al comportamiento previsto bajo carga muerta, a la condición de montaje y a los requisitos de interfaz. Una decisión de contraflecha no coordinada puede producir apoyo irregular de la cubierta, problemas de drenaje en el techo, soportes de fachada desalineados o elevaciones inesperadas en conexiones de equipos.

Los elementos conformados en frío requieren especial cuidado porque su geometría es más sensible a la deformación local, la torsión, la manipulación y la relación entre los orificios punzonados y la disposición de los soportes instalados. Para sistemas ligeros de cubierta o pared, unaviga Z puede suministrarse en longitudes de 2 a 12 m o fabricarse a una longitud personalizada especificada, con variantes perforadas o galvanizadas disponibles. La cuestión clave del proyecto no es simplemente el tamaño nominal del perfil. Las coordenadas de los orificios, los solapes, la orientación de apoyo, las disposiciones para reparar el recubrimiento y la tolerancia indicada de ±1% deben evaluarse respecto a la disposición de la cubierta o pared. Una tolerancia dimensional basada en porcentaje puede ser aceptable para una aplicación, pero incompatible con paneles, ménsulas o aberturas de servicios preestablecidas estrechamente coordinados.

Los registros de inspección deben ser utilizables en obra

Los certificados, informes de inspección y notas de liberación son valiosos solo cuando responden a una cuestión de instalación. Un informe dimensional final que enumera muchas mediciones pero omite las coordenadas críticas de conexión puede satisfacer un proceso interno y, sin embargo, brindar poca ayuda al equipo de obra.

Los planes de inspección y ensayo deben identificar puntos de aceptación medibles vinculados al riesgo del conjunto. Según el proyecto, esto puede incluir la longitud total del elemento, comprobaciones diagonales, rectitud de columnas, centros de orificios de placas base, orientación de placas de extremo, ajuste de empalmes, aberturas en almas, contraflecha y posición relativa de grupos de conexión. La referencia de medición, la precisión del instrumento, las condiciones ambientales cuando sean pertinentes y el formato de registro deben acordarse antes de iniciar la producción.

Para conjuntos que requieren una estrecha coordinación en obra, la información digital puede reducir la ambigüedad. Un modelo 3D coordinado es útil cuando se trata como información controlada del proyecto y no simplemente como una herramienta de visualización. La geometría fabricada debe mantenerse vinculada a los planos liberados y las revisiones aprobadas. Si se realiza un cambio en obra después de la liberación de taller, el impacto en los elementos afectados, grupos de pernos, recubrimientos y secuencia de envío debe rastrearse formalmente. Las anotaciones informales son una vía habitual hacia la falta de coincidencia entre lo que la obra espera y lo que produce el taller.

La aceptación de una no conformidad debe ser explícita. «Se puede hacer que encaje» no es una disposición técnica. El registro debe indicar la desviación real, la ubicación afectada, la consecuencia estructural o arquitectónica, el remedio propuesto, el aprobador responsable y si los componentes relacionados requieren revisión. Esto protege al proyecto frente a una solución local que traslada un problema mayor a una etapa posterior.

La entrega y la manipulación pueden anular la precisión del taller

El acero puede salir del taller dentro de tolerancia y llegar con una distorsión evitable. Los elementos largos y esbeltos, las secciones conformadas en frío sin arriostrar, las placas de conexión delicadas y los componentes galvanizados son vulnerables a daños causados por apoyos de transporte inadecuados, mala colocación de amarres, voladizos sin soporte y manipulación repetida.

El plan de envío debe vincularse a la secuencia de montaje. Los paquetes necesitan marcas de elementos legibles, puntos de izado accesibles y un orden de carga que no obligue al equipo de montaje a descargar y volver a apilar acero crítico. Las restricciones de transporte deben identificarse antes de la fabricación cuando afectan la ubicación de los empalmes, la longitud máxima de los elementos o la posibilidad de enviar conjuntos intactos.

Una inspección de recepción no debe convertirse en una duplicación exhaustiva del control de calidad del taller. Su propósito es detectar condiciones que afecten materialmente a la instalación: elementos faltantes o mal identificados, daños visibles, secciones secundarias deformadas, recubrimientos protectores dañados, paquetes de pernos incompletos y discrepancias entre los componentes entregados y la secuencia de montaje planificada. La identificación temprana permite al equipo aislar el problema antes de que afecte el tiempo de grúa o la productividad de la cuadrilla.

La topografía de obra debe realizarse antes de comprometer al equipo de montaje

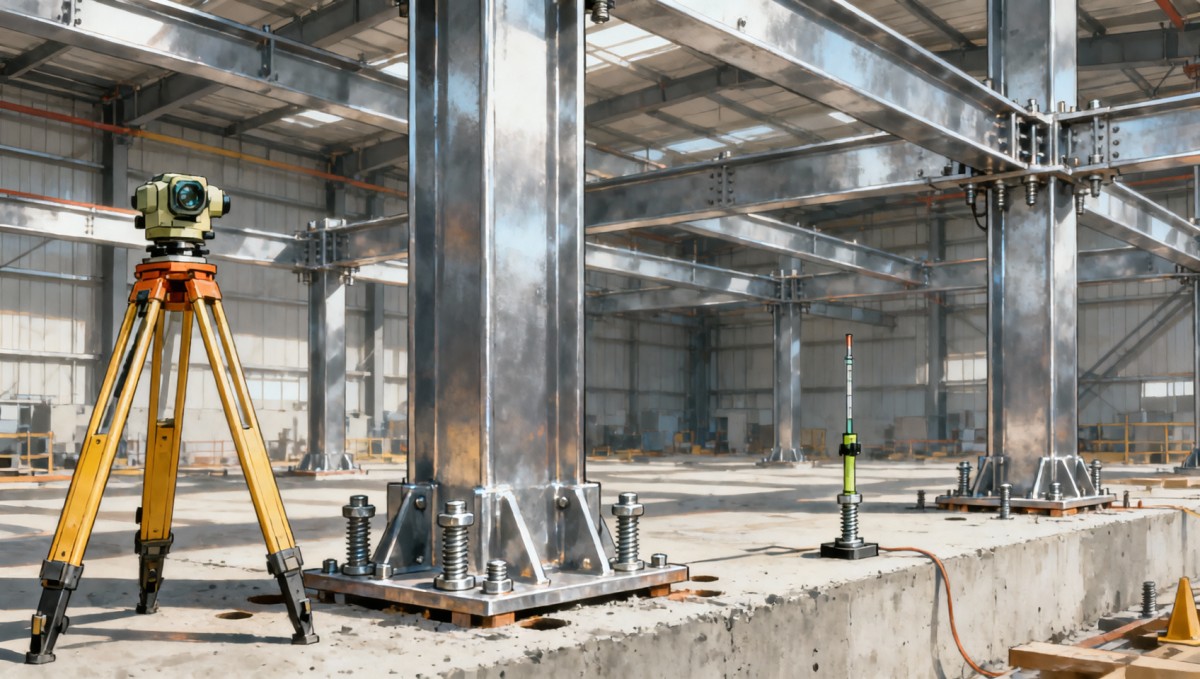

El punto de intervención más eficaz para estructuras de acero apoyadas sobre bases es después de que el hormigón haya alcanzado la condición requerida para la topografía, pero antes de liberar el acero estructural para el montaje completo. La medición de ubicaciones y elevaciones de pernos de anclaje, desplazamientos de columnas, dimensiones de pedestales y condiciones accesibles de grout puede revelar si la capacidad de ajuste diseñada es suficiente.

Los pernos de anclaje merecen especial atención porque conectan dos paquetes de trabajo con sistemas de control diferentes. Un pequeño desplazamiento puede acomodarse mediante la configuración de orificios diseñada, el ajuste de placa aprobado o una solución de ingeniería específica para la conexión. Sin embargo, cortar, calentar, doblar, volver a roscar o reubicar pernos de anclaje sin revisión de ingeniería puede introducir preocupaciones estructurales, de durabilidad y de garantía. La respuesta correcta depende de las cargas, distancias a bordes, profundidad de anclaje, diseño de placa base y requisitos contractuales aplicables.

Durante el montaje, el marco debe estabilizarse y alinearse siguiendo una secuencia que reconozca las condiciones temporales. Apretar completamente una conexión local antes de posicionar los marcos adyacentes puede consumir el ajuste disponible y forzar una desalineación en otra parte. Por el contrario, dejar demasiado trabajo ensamblado de forma holgada sin un plan de alineación controlado puede comprometer la estabilidad y dificultar el logro de la geometría final. Las tolerancias de montaje deben verificarse progresivamente: las cimentaciones y las columnas de primer nivel establecen la referencia; las vigas, arriostramientos, empalmes, soportes de cubierta metálica y acero secundario se ejecutan posteriormente a partir de esa referencia.

El control topográfico debe continuar donde la estructura tenga interfaces sensibles al movimiento. Fachadas largas, soportes de transportadores, sistemas de grúa e instalaciones de equipos multinivel pueden requerir datos de obra ejecutada en hitos definidos, en lugar de una única comprobación al final del proyecto. El propósito es identificar la deriva mientras la corrección sigue siendo local y manejable.

Resuelva las desviaciones según su función, no su apariencia

Las disputas en obra suelen volverse improductivas cuando se centran únicamente en si una desviación medida supera un valor numérico. La cuestión más importante es si la desviación perjudica la resistencia, la aptitud de servicio, el ensamblaje, la alineación arquitectónica, el rendimiento frente a la intemperie, el funcionamiento del equipo o los trabajos posteriores. Una variación visible puede ser aceptable en un elemento secundario oculto y resultar inaceptable en una referencia de revestimiento o soporte de precisión.

Una revisión disciplinada de desviaciones plantea varias preguntas relacionadas: ¿Qué referencia se utilizó? ¿La medición es repetible? ¿El problema es aislado o sistemático? ¿Qué componentes ya se han instalado? ¿La corrección propuesta preserva la trayectoria de carga prevista y las holguras requeridas? ¿Afectará a la protección contra incendios, la protección contra la corrosión, el drenaje o el acceso para trabajos futuros? ¿Quién asume la responsabilidad por el trabajo correctivo y el retraso resultante?

Este enfoque evita dos extremos costosos: rechazar una variación inocua que no tiene consecuencias funcionales y aceptar una solución rápida de obra que crea un defecto oculto. También mantiene la discusión basada en criterios de proyecto aprobados, en lugar de suposiciones sobre lo que un fabricante, contratista de hormigón o montador «debería haber previsto».

Controle las interfaces que no pueden absorber errores

La gestión exitosa de tolerancias en la construcción de estructuras de acero depende menos de exigir una precisión excepcional en todas partes que de proteger las interfaces con menor capacidad de ajuste. Estas interfaces deben ser visibles en los planos, reflejarse en los puntos de retención de fabricación, verificarse antes del envío cuando corresponda y medirse topográficamente antes de que los trabajos adyacentes hagan costosa la corrección.

Cuando un proyecto establece referencias comunes, define tolerancias funcionales, asigna la responsabilidad de las decisiones de topografía y aceptación, y planifica el ajuste en los detalles de conexión, las variaciones menores siguen siendo manejables. Cuando estos controles se posponen hasta la obra, incluso el acero conforme puede desencadenar retrabajos, responsabilidades controvertidas y pérdida de tiempo. La medida práctica de una buena estrategia de tolerancias es sencilla: el acero llega con suficiente información verificada y capacidad de ajuste incorporada en el diseño para que la secuencia de montaje pueda continuar sin improvisaciones en obra.
