Al evaluar los miembros de soporte, comprender los límites reales de resistencia del ángulo de acero A36 es esencial para un diseño seguro y rentable. Este artículo explica cómo la dirección de la carga, el tamaño de la sección, los detalles de la conexión y el comportamiento de pandeo afectan el rendimiento en aplicaciones prácticas. Para los evaluadores técnicos, ofrece una base clara para comparar especificaciones, evaluar riesgos y seleccionar soluciones confiables de acero estructural.

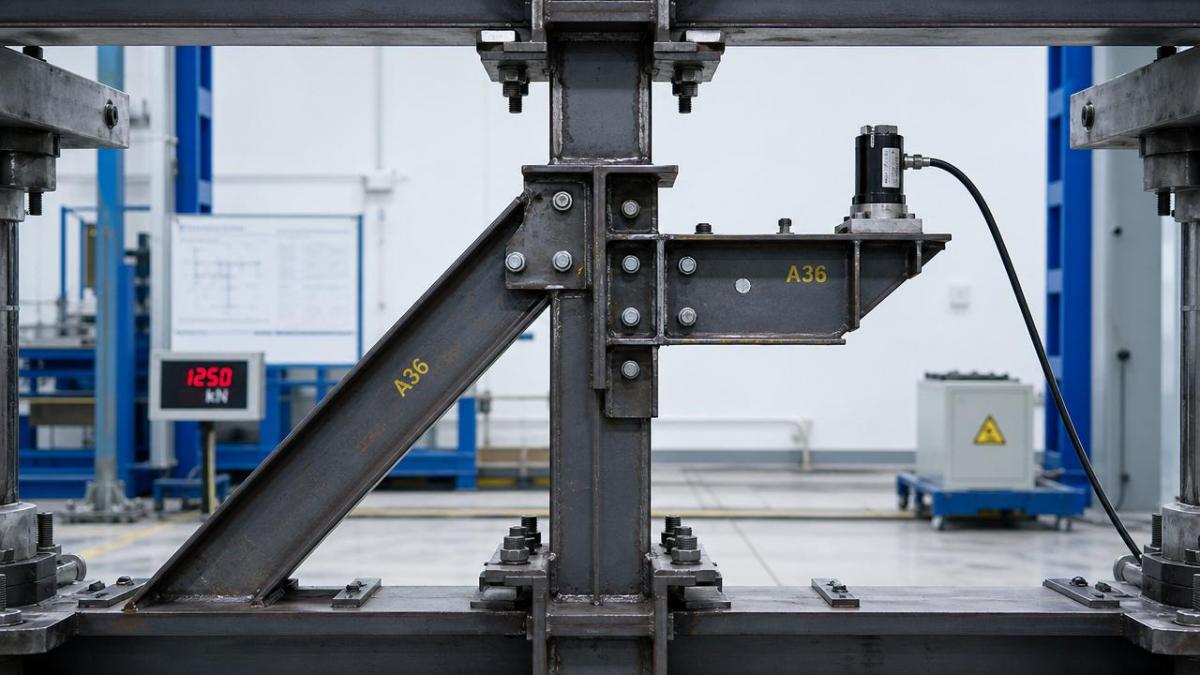

Lo que los evaluadores técnicos realmente necesitan saber sobre los límites del ángulo de acero A36

Para la mayoría de las aplicaciones de soporte, el límite de resistencia del ángulo de acero A36 no está definido solo por el límite elástico. El factor determinante suele ser cómo se comporta el elemento bajo condiciones reales de carga y restricción.

El acero A36 se especifica comúnmente porque es disponible, soldable y rentable. Sin embargo, en estructuras de soporte, el rendimiento admisible de un ángulo depende de la geometría de la sección, la longitud sin arriostramiento, la excentricidad y la rigidez de la conexión.

Los evaluadores técnicos normalmente no preguntan si el ángulo de acero A36 es “fuerte”. Están preguntando si un tamaño, orientación y disposición de conexión específicos pueden soportar de manera segura compresión, tracción, flexión o cargas combinadas.

Ese es el punto clave: el límite práctico de un ángulo de soporte a menudo se alcanza antes de que el material base llegue a su valor nominal de fluencia. El pandeo local, la flexión del ala, el desgarro en los sujetadores y la inestabilidad global pueden gobernar primero.

Comience con el límite del material, pero no se detenga ahí

La referencia básica para el ángulo de acero a36 es el acero ASTM A36, que normalmente tiene un límite elástico mínimo de 36 ksi, o aproximadamente 250 MPa, y una resistencia a la tracción de alrededor de 58 a 80 ksi.

Estos valores son útiles, pero no indican directamente qué puede soportar un elemento de soporte en servicio. Solo definen el umbral del material antes de que la deformación permanente o la fractura se conviertan en una preocupación.

En la evaluación técnica, la pregunta más importante es cuánta de esa resistencia teórica sigue disponible después de considerar la esbeltez, la reducción por orificios, la tensión residual y la excentricidad de la trayectoria de carga.

Por ejemplo, un ángulo utilizado como arriostre corto a tracción puede aprovechar una gran parte de su capacidad del material. El mismo ángulo utilizado como soporte largo a compresión puede perder capacidad rápidamente debido al pandeo.

Por qué la dirección de la carga cambia tanto la capacidad real

Las aplicaciones de soporte rara vez cargan el acero angular de una manera perfectamente ideal. El ángulo de acero A36 puede cargarse axialmente, a través de un ala, de forma excéntrica desde un asiento, o mediante una combinación de flexión y cortante.

Cuando la carga pasa solo por un ala, el elemento tiende a torcerse y flexionarse además de soportar fuerza directa. Esto reduce la resistencia utilizable en comparación con una hipótesis de carga axial concéntrica.

Por eso los revisores técnicos deben preguntar dónde entra la reacción en el ángulo, cómo está conectado el ángulo y si el ala no soportada se convierte en el punto débil bajo condiciones de servicio.

En ménsulas de estantería, soportes de tuberías, bastidores de equipos y elementos secundarios de edificios, incluso una excentricidad moderada puede reducir significativamente el rango seguro de trabajo del ángulo de acero a36 en comparación con los valores de manual.

Soportes a compresión: el pandeo suele ser el primer límite determinante

En aplicaciones a compresión, el límite principal a menudo no es la fluencia del acero, sino la inestabilidad del elemento. Un ángulo esbelto puede fallar por pandeo flexional o por pandeo flexotorsional mucho antes de alcanzar 36 ksi.

Esto es especialmente importante cuando se utilizan ángulos simples como soportes verticales, postes de arriostramiento o elementos de soportes para equipos. Su forma no simétrica los hace menos tolerantes que las secciones doblemente simétricas.

La relación de esbeltez efectiva, la longitud sin arriostramiento, la restricción en los extremos y la excentricidad de la carga deben revisarse cuidadosamente. Un pequeño cambio en la longitud no soportada puede producir una gran disminución en la capacidad a compresión.

Para la evaluación técnica, esto significa que el mismo tamaño de ángulo de acero a36 puede ser aceptable en un bastidor corto soldado, pero inadecuado en un soporte más largo atornillado e instalado en campo con una restricción más débil.

Los elementos a tracción son más sencillos, pero las conexiones pueden convertirse en el eslabón débil

Cuando un ángulo trabaja principalmente a tracción, el propio material suele ser más fácil de utilizar eficientemente. Pero el diseño sigue dependiendo de la reducción de la sección neta, la ubicación de los orificios, la distancia al borde y la resistencia al cortante por bloque.

Muchas fallas en campo en sistemas de soporte ligeros no son causadas por el cuerpo del ángulo. Ocurren en la conexión, donde los agujeros para pernos reducen el área y la tensión se concentra.

Las conexiones atornilladas por un solo ala merecen especial atención porque introducen shear lag y una transferencia desigual de fuerzas. Esto puede reducir la capacidad efectiva a tracción en comparación con las expectativas de la sección bruta.

Por lo tanto, los evaluadores deben comparar por separado la resistencia del elemento y la resistencia de la conexión. Si la conexión no está equilibrada con el tamaño del ángulo, aumentar solo el espesor de la sección puede no resolver el problema.

La flexión en soportes angulares es fácil de subestimar

Los ángulos utilizados como ménsulas, soportes de estantería, bastidores de borde y elementos secundarios tipo dintel a menudo experimentan flexión en lugar de carga axial pura. En estos casos, el ancho del ala y la orientación son muy importantes.

Un ángulo de alas iguales cargado con un ala horizontal puede mostrar una rigidez y una distribución de tensiones muy diferentes de la misma sección girada o conectada a lo largo del ala opuesta. La respuesta torsional también puede aumentar.

Debido a que las secciones angulares no son simétricas respecto de ambos ejes principales, la ubicación del eje neutro y el módulo de sección son menos intuitivos que en barras planas o vigas I. Las suposiciones simplificadas pueden ser engañosas.

Para una revisión práctica, verifique si el ala cargada está arriostrada lateralmente, si el ala vertical actúa como rigidizador y si el detalle del soporte introduce torsión secundaria bajo carga de servicio.

La selección del tamaño de la sección debe centrarse en la estabilidad, no solo en el espesor

A veces los compradores comparan el acero angular solo por el espesor, suponiendo que una sección más gruesa siempre resuelve las preocupaciones de capacidad. En realidad, las dimensiones del ala y las características del radio también afectan la rigidez y el comportamiento de pandeo.

Un mayor tamaño del ala puede mejorar el radio de giro y reducir la esbeltez de manera más efectiva que un pequeño aumento del espesor. Dependiendo del caso de carga, esto puede ofrecer una mejor eficiencia estructural.

Por eso los evaluadores técnicos deben solicitar las propiedades completas de la sección, no solo las dimensiones nominales. El área, la ubicación del centroide, los momentos principales de inercia y los radios de giro son importantes en aplicaciones de soporte.

Al comparar proveedores, también es importante confirmar el control de tolerancias. Una pequeña variación dimensional puede influir en el ajuste, la alineación de la conexión y, en casos límite, en la capacidad de reserva real del soporte.

Los detalles de la conexión a menudo determinan si el soporte es confiable en servicio

En proyectos reales, el estado límite puede provenir de los bordes de soldadura, la excentricidad del grupo de pernos, el desgarro del ala o la deformación alrededor de los anclajes. Una buena sección aún puede funcionar mal si el detalle de la conexión es débil.

Evalúe si el ángulo está soldado de forma continua, intermitente o atornillado solo a través de un ala. Cada disposición cambia la distribución de fuerzas, la rigidez y la probabilidad de rotación bajo carga.

Para bastidores de equipos soportados en la base, la ubicación de los anclajes y el apoyo del asiento son especialmente importantes. Si la reacción del soporte está desplazada, la flexión local puede convertirse en el problema determinante incluso con cargas moderadas.

Una buena calidad de fabricación ayuda aquí. El posicionamiento preciso de los orificios, el control de rectitud y la geometría consistente de las alas reducen la tensión de instalación y ayudan a que la trayectoria de carga diseñada funcione como se pretende en campo.

Cómo los evaluadores técnicos pueden evaluar el riesgo del soporte de manera más efectiva

Una evaluación práctica debe comenzar con la función real en servicio del ángulo: arriostre, asiento, colgador, soporte de borde, elemento de bastidor o elemento de conexión. Cada función activa diferentes estados límite.

A continuación, defina la carga dominante: compresión, tracción, flexión, cortante o una combinación. Luego verifique la longitud no soportada, la excentricidad de la conexión, las condiciones de restricción y la exposición ambiental.

Después de eso, compare las propiedades de la sección con la norma de diseño pertinente utilizada por el equipo del proyecto, como criterios estructurales basados en ASTM, EN, JIS o alineados con GB.

Para el abastecimiento internacional, la consistencia técnica importa tanto como el grado nominal. Los fabricantes confiables deben poder proporcionar cumplimiento de normas, datos dimensionales y registros de calidad de producción para revisión.

La exposición a la corrosión puede reducir la confiabilidad del soporte a largo plazo

Incluso cuando la resistencia inicial es adecuada, la corrosión puede reducir gradualmente la sección transversal y debilitar las zonas de conexión. Esto es especialmente importante para soportes exteriores, instalaciones húmedas y entornos industriales.

Cuando el riesgo de corrosión es significativo, la estrategia de protección debe evaluarse junto con la capacidad estructural. En algunos sistemas de soporte, también se utilizan productos de chapa y bobina galvanizadas para cubiertas, carcasas o piezas conformadas secundarias.

Para proyectos que requieren resistencia a la corrosión en componentes fabricados asociados,Bobina de acero galvanizado puede cubrir las necesidades de fabricación con grados como DX51D+Z a S550GD+Z, recubrimientos de zinc de hasta 275 g/m² y anchos de 600 mm a 1500 mm.

Eso no reemplaza la revisión estructural del ángulo de acero a36, pero muestra por qué los evaluadores técnicos a menudo evalúan todo el conjunto de soporte, incluidas las medidas de durabilidad que afectan el costo del ciclo de vida y el riesgo de mantenimiento.

Qué solicitar a un proveedor antes de aprobar ángulo de acero A36 para uso en soporte

La aprobación técnica no debe basarse solo en una línea de catálogo. Solicite certificados de material, tolerancias dimensionales, datos de propiedades de la sección, normas aplicables y confirmación de la consistencia de fabricación.

Si el ángulo va a ser fabricado, revise también la aptitud para soldadura, la práctica de perforación, la condición de la superficie y la calidad del embalaje para la manipulación de exportación. Estos factores influyen tanto en la eficiencia de la instalación como en el rendimiento final.

Para soportes personalizados, es útil confirmar si el proveedor puede ofrecer procesamiento OEM, longitudes cortadas, punzonado o conjuntos soldados bajo procedimientos de calidad controlados en lugar de una fabricación improvisada.

Los exportadores experimentados de acero estructural normalmente aportan valor no afirmando la máxima resistencia, sino ayudando a los compradores a adaptar la sección, la norma y la ruta de fabricación correctas a la demanda real del soporte.

Errores comunes al comparar opciones de ángulo de acero A36

Un error común es tratar todos los ángulos con tamaño nominal similar como funcionalmente equivalentes. Diferentes tolerancias, radios de esquina y calidad de fabricación pueden afectar tanto el ajuste como el rendimiento.

Otro error es comparar solo el precio por tonelada. Una sección más barata puede generar un costo total más alto si requiere refuerzo, causa ajustes en obra o introduce incertidumbre en la aprobación y la inspección.

Un tercer error es usar el límite elástico como la única métrica de decisión. En aplicaciones de soporte, la rigidez, la estabilidad y el comportamiento de la conexión suelen ser más importantes que el número del material base por sí solo.

Por último, algunas evaluaciones ignoran el entorno de servicio. Si la humedad, los productos químicos o las limitaciones de mantenimiento forman parte de la condición operativa, la protección de durabilidad pasa a ser parte de la confiabilidad estructural, no un tema separado.

Juicio general: dónde funciona bien el ángulo de acero A36 y dónde se necesita precaución

El ángulo de acero A36 funciona bien en muchas aplicaciones de soporte cuando las cargas son moderadas, las longitudes están controladas y las conexiones están diseñadas para limitar la excentricidad y la inestabilidad. Sigue siendo una opción de material práctica y ampliamente aceptada.

Sus límites aparecen antes cuando el elemento es largo y esbelto, se carga a través de un ala, está expuesto a torsión o se detalla con conexiones débiles. En esas situaciones, la resistencia nominal del acero puede ser una guía engañosa.

Para los evaluadores técnicos, el mejor enfoque es juzgar el ángulo de acero a36 como un componente del sistema estructural, no solo como un grado de material. La sección, la conexión y la condición de servicio deben revisarse en conjunto.

Si esos factores se revisan cuidadosamente, los soportes de ángulo A36 pueden especificarse con confianza, equilibrando seguridad, fabricabilidad, confiabilidad del abastecimiento y costo total del proyecto.
