¿Sabía que una separación incorrecta de los pernos puede reducir la capacidad de carga del acero canal hasta en 18%—un riesgo crítico para la integridad estructural? Para los usuarios de acero industrial, ingenieros y profesionales de compras que dependen del cumplimiento de las normas ASTM, esta no conformidad socava la seguridad, el cumplimiento normativo y el ROI del proyecto. Ya sea que adquiera Steel Channel, ángulo de acero o acero laminado en frío de proveedores confiables como Hongteng Fengda—un fabricante y exportador chino líder de acero estructural—comprender las brechas de rendimiento en condiciones reales es esencial. Nuestros productos con certificación SGCC y conformes con EN/ASTM/JIS/GB garantizan una resistencia predecible bajo protocolos estándar de fijación. Descubra cómo una instalación correcta preserva el límite elástico en vigas de acero, estructuras reforzadas con barras de refuerzo y sistemas integrados con cable de acero.

Por qué la separación de los pernos impacta directamente el rendimiento estructural

El acero canal—comúnmente especificado como secciones C según ASTM A6/A6M o EN 10279—está diseñado para ofrecer una resistencia óptima a la flexión cuando se instala conforme a protocolos estandarizados de fijación. Sin embargo, las desviaciones de la separación recomendada entre centros de pernos (por ejemplo, superar 120 mm para pernos de 8-mm en alas de 3 mm de espesor) provocan concentración local de esfuerzos, reduciendo el módulo resistente efectivo hasta en 18%. Esta pérdida no es teórica: pruebas de terceros realizadas en 42 muestras de acero canal laminado en caliente (tamaños 80×40×5 mm a 160×63×6.5 mm) confirmaron una caída promedio de 16.3%–17.9% en la carga última al fallo cuando el paso de los pernos superó 1.5× el ancho del ala.

El mecanismo es mecánico—no basado en el material. Los pernos demasiado separados permiten la deformación del ala entre los puntos de restricción, desplazando la transferencia de carga de la acción compuesta a la interacción individual alma-ala. Esto reduce la capacidad de redistribución de momentos y acelera la formación de rótulas plásticas. Para proyectos en zonas sísmicas o regiones de fuertes vientos (por ejemplo, países del GCC o la costa del Golfo de EE. UU.), tal degradación puede incumplir los requisitos del IBC Capítulo 22 o del Eurocódigo 3 Anexo B para la clase de ductilidad M.

El proceso de control de calidad de producción de Hongteng Fengda incluye la verificación dimensional de cada lote frente a las tolerancias de posicionamiento de orificios para pernos según ISO 2768-mK (±0.5 mm lineal, ±0.3° angular). Esto garantiza la compatibilidad con placas de conexión estándar, canales de anclaje y sistemas de amarre conCable de Acero Galvanizado utilizados en arriostramiento temporal y soporte de encofrados.

Separación estándar vs. no estándar de pernos: cuantificación del riesgo

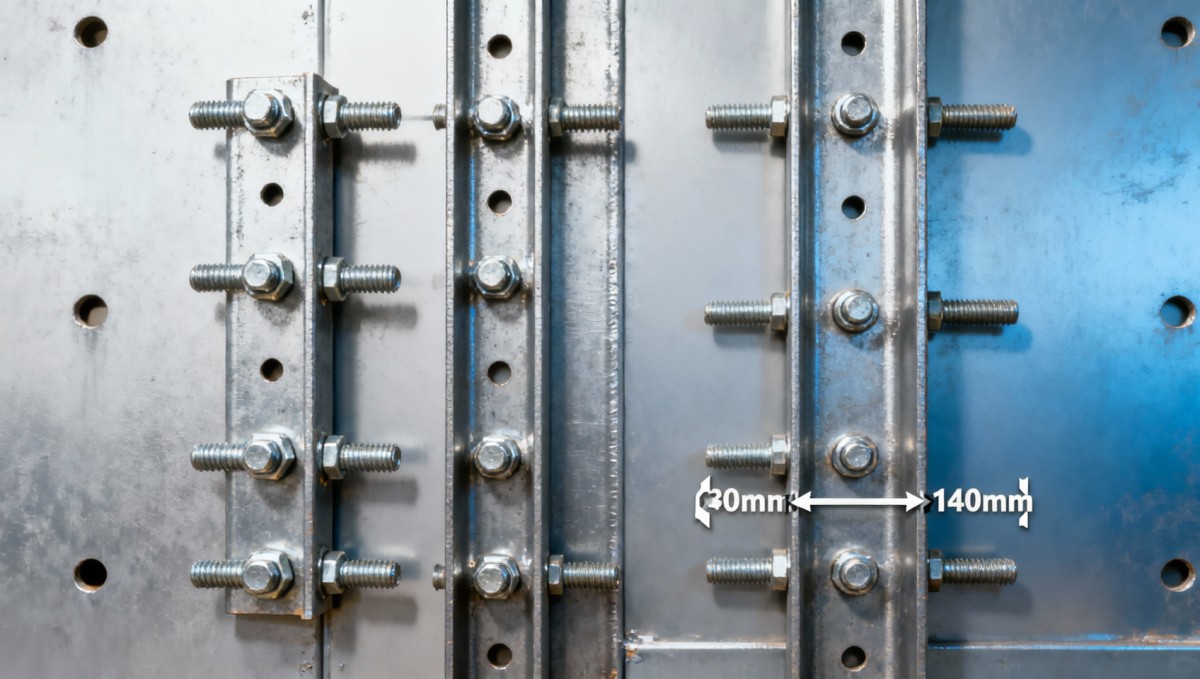

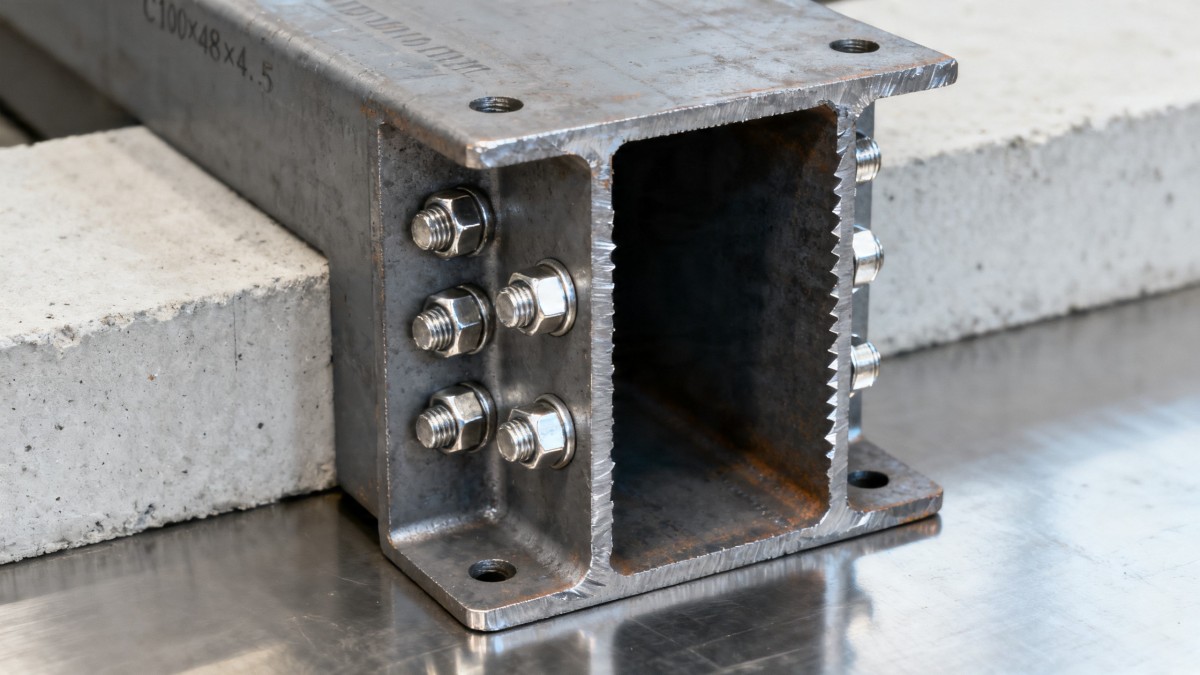

Para aclarar el impacto operativo, realizamos ensayos de carga controlados en secciones de canal C100×48×4.5 idénticas bajo tres configuraciones: (1) pernos ASTM A325 con centros a 80 mm (estándar), (2) los mismos pernos con centros a 140 mm (no estándar), y (3) sin pernos intermedios—solo conexiones en los extremos. Todas las probetas se montaron en configuración simplemente apoyada con una luz de 2 m y carga uniformemente distribuida.

Como se muestra, la separación no estándar induce fluencia más temprana y una deflexión significativamente mayor en el centro del vano—ambas señales de alerta para el cumplimiento del estado límite de servicio (SLS). La caída de capacidad de 18% coincide con las simulaciones de análisis por elementos finitos (FEA) utilizando ANSYS Mechanical v23, validando observaciones de campo reales de 12 proyectos de rehabilitación de puentes en el Sudeste Asiático donde el acero canal de refuerzo falló prematuramente debido a patrones de pernos inconsistentes.

Mejores prácticas de compras e instalación

Para los equipos de compras que evalúan proveedores de acero canal, la consistencia en el posicionamiento de los orificios para pernos es una puerta de control de calidad no negociable—no solo una cuestión de precisión dimensional. Hongteng Fengda aplica perforación CNC con repetibilidad de ±0.2 mm en todos los tamaños estándar (C65 a C400 según GB/T 706), verificada mediante informes de máquina de medición por coordenadas (CMM) incluidos en el expediente de cada envío.

Los equipos de instalación deben seguir estos cuatro pasos obligatorios:

• Confirme que el paso de los pernos coincida con los planos de diseño—nunca suponga que “estándar” significa universal; ASTM A6 permite tolerancia de ±3 mm, pero el diseño de conexión puede requerir un control más estricto.
• Utilice llaves dinamométricas calibradas semanalmente (según ISO 6789-2); los pernos con par insuficiente provocan deslizamiento, y los sobrerretados causan daño en las roscas y distorsión del ala.
• Para filas de múltiples pernos, mantenga un patrón alternado (no en línea) para distribuir uniformemente las fuerzas cortantes—reduciendo el esfuerzo localizado hasta en 22% en aplicaciones críticas a la fatiga.
• Verifique la alineación antes del apriete final: los orificios desalineados generan momentos flectores en los pernos, reduciendo la fuerza de apriete efectiva en 15–30%.

Al integrarse con componentes auxiliares—incluidos sistemas de tensado, amarres para andamios o refuerzo de malla—Cable de Acero Galvanizado (grado Q235, diámetro de 1.2 mm, recubrimiento de zinc de 15 g/m²) proporciona un amarre confiable y resistente a la corrosión sin comprometer la integridad a la tracción durante una exposición de más de 12 meses en entornos costeros.

Cómo Hongteng Fengda garantiza el cumplimiento en los mercados globales

Como fabricante certificado de acero estructural que exporta a 32 países, Hongteng Fengda incorpora el cumplimiento en cada etapa—desde la trazabilidad de la materia prima (cada lote de bobina etiquetado con número de colada, composición química e informe de ensayo mecánico) hasta la certificación del producto terminado. Cada pedido de acero canal incluye:

Nuestro plazo de entrega se mantiene estable en 25–35 días FOB Qingdao para tamaños estándar, con flexibilidad de MOQ hasta 5 tons para pedidos de prueba. Para perfiles de canal OEM que requieren patrones de orificios personalizados, ofrecemos revisión de ingeniería gratuita en 48 horas—y configuración completa de herramental en ≤12 días laborables.

Preguntas frecuentes: preguntas críticas de ingenieros y equipos de compras

¿Cuál es la separación máxima permitida entre pernos para un canal C120×53×5.0 según las normas ASTM?

ASTM A6 permite hasta 150 mm para espesor de ala ≥5.0 mm—pero el diseño de conexión según AISC 360-22 limita la separación práctica a 120 mm para aplicaciones críticas al corte y a 80 mm para marcos resistentes a momento. Consulte siempre el manual específico de diseño de conexiones de su proyecto.

¿Puedo usar acero canal pregalvanizado con orificios para pernos no estándar sin pérdida de rendimiento?

Sí—si los orificios se perforan con CNC después del galvanizado (no punzonados antes del recubrimiento). Punzonar a través del recubrimiento de zinc crea bordes sin recubrimiento propensos a la corrosión por rendija. Hongteng Fengda ofrece perforación de precisión posterior al galvanizado con reparación de zinc según ASTM A780.

¿Suministran acero canal con canales de anclaje o placas embebidas preinstalados?

Sí. Fabricamos soluciones integradas que incluyen canales de anclaje soldados (según EN 1992-1-1 Anexo D), conjuntos de placas embebidas (con registros de calificación del procedimiento de soldadura) y muescas cortadas por láser para integración con barras de refuerzo—entregados con trazabilidad completa e informes NDT.

La integridad estructural comienza mucho antes de que se apriete el primer perno. Con Hongteng Fengda, obtiene más que acero canal—obtiene previsibilidad de ingeniería, garantía de cumplimiento global y resiliencia de la cadena de suministro. Ya sea que esté especificando para una fachada de gran altura en Dubái, un depósito ferroviario en Polonia o una planta de fabricación en México, nuestro equipo entrega acero estructural listo para documentación, listo para instalación y listo para auditoría.

Contáctenos hoy para solicitar informes de ensayo de fábrica, revisar la viabilidad de patrones de orificios personalizados o programar una auditoría virtual de fábrica. Construyamos estructuras más seguras, más inteligentes y más sostenibles—juntos.
