El diseño del acero conformado en frío comienza con el comportamiento de la sección bajo cargas reglamentarias, no únicamente con el espesor nominal. Los elementos de pared delgada pueden ofrecer una elevada eficiencia entre resistencia y peso, pero su capacidad depende de cómo se conformó la sección, de cómo se introduce la carga y de si el pandeo local, el pandeo distorsional o la inestabilidad global controlan el comportamiento antes de que el acero base alcance plenamente su límite elástico. En la evaluación práctica, la relación entre el ancho y el espesor del ala, la geometría del labio, la profundidad del alma, los radios de esquina, la ubicación de los orificios y el espaciamiento de los arriostramientos suelen ser tan importantes como el grado de acero indicado.

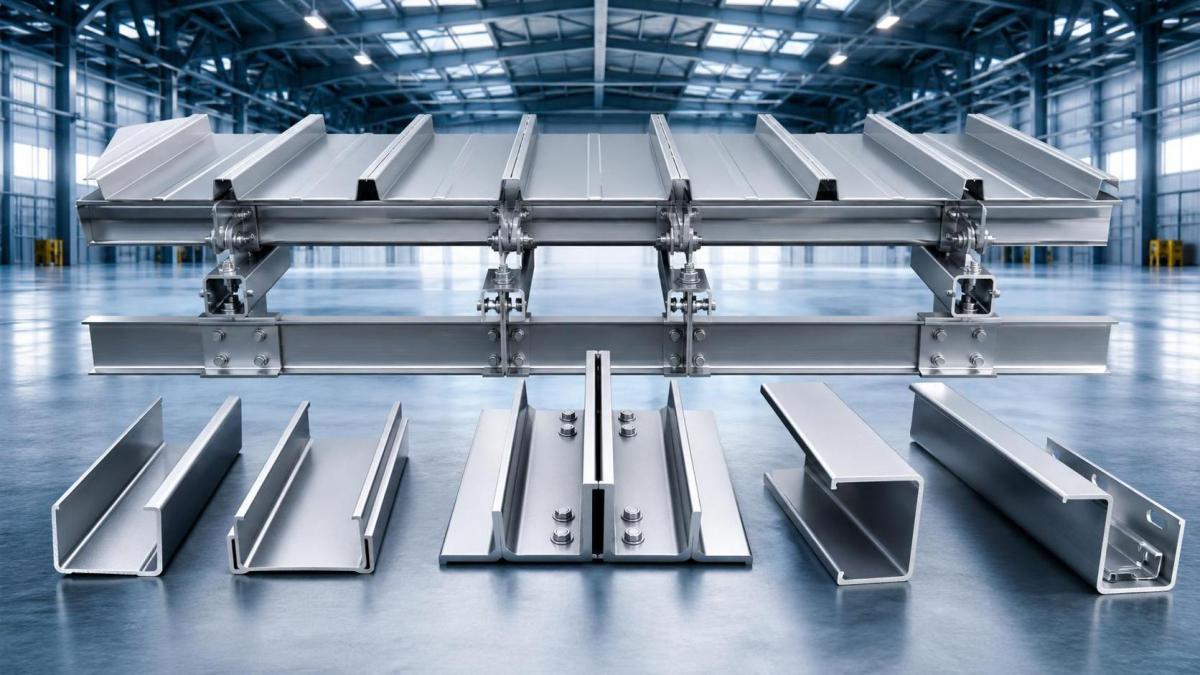

El término acero conformado en frío suele referirse a chapas o flejes de acero conformados a temperatura ambiente en perfiles como secciones C, correas Z, secciones sigma, canales de apoyo, montantes, perfiles tipo sombrero y canales conformados a medida. Debido a que el proceso de conformado puede aumentar la resistencia en las esquinas y a lo largo de las zonas dobladas, las propiedades de sección publicadas pueden diferir de las obtenidas mediante una simple hipótesis de chapa plana. Aun así, la capacidad de diseño rara vez está determinada únicamente por la resistencia del material. En muchos elementos, el estado límite determinante es la inestabilidad de un elemento de placa esbelto o la interacción entre elementos sometidos a compresión y flexión.

Los límites de carga dependen del estado límite, no de un único valor

Cuando un plano o una especificación solicita el límite de carga de un elemento de acero conformado en frío, la respuesta normalmente cambia según las condiciones de apoyo, los arriostramientos, la disposición de los fijadores, los criterios de servicio y la dirección de la carga. Una correa de cubierta sometida a carga gravitatoria puede estar limitada por la resistencia a flexión, el pandeo lateral-torsional, el aplastamiento del alma en los apoyos o la deformación. Un montante de pared puede estar controlado por compresión axial combinada con flexión debida al viento, mientras que una vigueta de piso puede fallar primero por condiciones de servicio porque la vibración o la deformación resultan inaceptables antes de agotar la resistencia última calculada.

Normalmente deben comprobarse varios aspectos:

• Pandeo local: los elementos individuales de placa, como almas o alas, se pandean entre sus dobleces de apoyo o rigidizadores.
• Pandeo distorsional: la combinación de ala y labio gira y se deforma conjuntamente, algo habitual en los canales con labio.
• Pandeo global: pandeo flexional, torsional o flexotorsional del elemento completo.
• Aplastamiento del alma y apoyo: las reacciones concentradas cerca de los apoyos o las cargas puntuales pueden dañar las almas delgadas incluso cuando la tensión de flexión es moderada.
• Estados límite de las conexiones: la extracción o el arrancamiento de tornillos, el punzonamiento, el aplastamiento, la rotura de la sección neta y el deslizamiento pueden reducir la capacidad utilizable.

Por esta razón, el acero conformado en frío debe evaluarse mediante las propiedades efectivas de la sección o los procedimientos de resistencia directa exigidos por la norma aplicable, en lugar de aplicar los criterios habituales del acero laminado en caliente. Un elemento que parece conservador por su área bruta puede resultar inadecuado una vez aplicadas las reducciones del ancho efectivo. Por el contrario, un perfil con elementos rigidizados y correctamente proporcionados puede funcionar mejor que una alternativa más pesada pero con un arriostramiento deficiente.

La evaluación de la luz requiere más que el módulo resistente

La luz suele tratarse como una simple cuestión de consulta, pero la luz útil real del acero conformado en frío cambia rápidamente según el patrón de carga y las restricciones. Una correa Z en un sistema continuo de cubierta normalmente puede cubrir una luz mayor que un elemento de un solo vano simplemente apoyado de profundidad similar, porque la continuidad reduce los momentos en el centro del vano. Sin embargo, esta ventaja puede perderse si las longitudes de solape son demasiado cortas, la alineación de los apoyos es deficiente o la chapa no proporciona la acción de diafragma prevista.

Los criterios de deformación suelen ser decisivos en elementos largos y ligeros. Los elementos de cubierta pueden requerir límites más estrictos cuando son importantes los acabados frágiles, la pendiente de drenaje o la alineación del revestimiento. Los montantes de pared pueden necesitar un control más exigente de las condiciones de servicio para evitar movimientos visibles, fisuras en los acabados o un ajuste deficiente alrededor de las aberturas. La luz que cumple los requisitos de resistencia aún puede rechazarse si provoca riesgo de acumulación de agua, daños en el revestimiento o una respuesta dinámica inaceptable.

Entre las variables habituales de la luz se incluyen la profundidad del elemento, el espesor, el límite elástico, las proporciones del ala y del labio, los puntos de arriostramiento, la duración de la carga y la relevancia de las combinaciones de succión. En aplicaciones de envolvente exterior, los diseñadores también deben considerar que la succión puede invertir el patrón de tensiones, desplazar el ala comprimida y cambiar el modo de pandeo determinante.

Cuando se esperan cargas puntuales elevadas, instalaciones suspendidas o soportes para equipos, las tablas de luces pueden no ser suficientes por sí solas. Los elementos de pared delgada se comportan de forma diferente a los perfiles laminados macizos bajo cargas concentradas. Cerca de los apoyos y de los elementos suspendidos pueden ser necesarias placas de refuerzo, secciones anidadas, manguitos o rigidizadores locales de apoyo.

Detalles del material y de la sección que modifican el comportamiento estructural

El espesor del metal base y el espesor del recubrimiento no deben confundirse. Las capas de protección contra la corrosión son importantes para la durabilidad, pero el espesor estructural de diseño se basa en el acero metálico base de acuerdo con la norma aplicable y la declaración del producto. Esta distinción afecta al área calculada, al momento de inercia y al engrane de los tornillos. En la revisión técnica, uno de los errores habituales consiste en interpretar una dimensión exterior nominal como si representara el espesor de diseño.

El conformado en frío también introduce tensiones residuales y sensibilidad geométrica que normalmente no son críticas por sí solas, pero adquieren importancia en las formas esbeltas. Los patrones de orificios para instalaciones o fijaciones pueden reducir aún más la resistencia si se colocan cerca de zonas sometidas a altas tensiones. Por ejemplo, una abertura en el alma próxima a un apoyo puede interferir con el flujo cortante y la resistencia al aplastamiento del alma. Por lo tanto, los patrones de perforación utilizados en entramados modulares deben evaluarse como parte de la sección estructural y no como un detalle secundario de fabricación.

El material galvanizado se utiliza ampliamente en entramados de acero conformado en frío y sistemas de correas porque las secciones delgadas expuestas tienen una mayor superficie en relación con su peso y pueden corroerse más rápidamente si quedan sin protección en ambientes húmedos o químicamente agresivos. Esto no significa que cualquier sección revestida sea adecuada para todos los entornos. La exposición marina, la humedad atrapada, los bordes cortados, el contacto con metales diferentes y los daños durante la instalación pueden acortar la vida útil. Las vías de drenaje, la ventilación y el acceso para mantenimiento siguen formando parte de un buen diseño.

Dónde suelen producirse los errores de evaluación

Un error frecuente es transferir directamente las hipótesis del acero laminado en caliente a la evaluación del acero conformado en frío. Las formas pueden parecer similares sobre el papel, pero las secciones de pared delgada son más sensibles a las cargas excéntricas, a la calidad de las restricciones y a la rigidez de las conexiones. Otro problema recurrente es considerar intercambiables los valores de ensayo de una serie de perfiles con los de otra serie que presenta una geometría de esquinas o unas dimensiones de labios diferentes. Pequeños cambios en la forma pueden desplazar suficientemente el modo de pandeo determinante como para modificar la resistencia de diseño.

Las condiciones de apoyo constituyen otra fuente de errores. Un canal de apoyo, una cornamusa o un ángulo de asiento que parecen rígidos pueden permitir en realidad la rotación o la deformación local. Si la reacción en el extremo se introduce a través de un ala en lugar de hacerlo por la línea central del alma, puede aumentar la torsión. El espaciamiento de los tornillos también es importante. Una sección que de otro modo sería adecuada puede perder la restricción compuesta si los fijadores están más separados de lo supuesto en el diseño o si la chapa conectada es más delgada de lo previsto.

La exposición al fuego merece una consideración independiente. Los elementos de acero conformado en frío se calientan rápidamente debido a su baja masa. Cuando se exige resistencia al fuego, la protección mediante membranas, los sistemas de placas, la disposición del aislamiento y la configuración del conjunto ensayado pueden ser más importantes que la sección de acero por sí sola. La capacidad a temperatura ambiente no debe considerarse un indicador directo del comportamiento en condiciones de incendio.

Las conexiones suelen controlar la capacidad real

En los sistemas de acero conformado en frío compuestos por varios elementos, la disposición de las conexiones forma parte del comportamiento estructural. Los tornillos autoperforantes son habituales porque se instalan rápidamente y son adecuados para aceros de pequeño espesor, pero el tipo y el diámetro del tornillo, la distancia al borde, la combinación de espesores de acero y la resistencia al punzonamiento de la chapa conectada influyen en el comportamiento. En conjuntos más pesados pueden utilizarse detalles atornillados o soldados, aunque el calor de la soldadura puede alterar los recubrimientos y requerir un tratamiento posterior contra la corrosión.

La transferencia de momentos en los entramados de acero conformado en frío suele ser inferior a la supuesta, salvo que el detalle se haya diseñado y ensayado explícitamente para una rigidez rotacional determinada. Muchos sistemas se comportan más cerca de una construcción articulada, aunque la unión parezca robusta. Esto influye en la luz, el desplazamiento lateral y la trayectoria de carga. Por lo tanto, los elementos de arriostramiento, los canales de puenteo y las barras de suspensión no son accesorios menores; pueden ser esenciales para alcanzar la capacidad indicada del elemento.

Cuando una estructura de materiales mixtos utiliza varillas, elementos de anclaje o arriostramientos secundarios junto a un entramado de pared delgada, pueden seleccionarse productos redondos de acero al carbono para tracción localizada, barandillas, soportes de servicios o elementos de conexión. En estos casos, la coherencia entre la especificación del entramado principal y la de los materiales de apoyo adyacentes es más importante que utilizar una única familia de productos en todas partes. Una referencia relacionada en aplicaciones generales de acero esbarra redonda de acero al carbono laminada en caliente, disponible en grados como S235JR, S355JR, ST37, ST52 y 30CrMo, con opciones de diámetro que van desde barras pequeñas hasta grandes secciones y acabados superficiales que incluyen sin tratamiento, galvanizado, pasivado o aceitado. Este tipo de material pertenece a una categoría estructural diferente de los perfiles conformados en frío, por lo que la sustitución nunca debe realizarse sin recalcular la rigidez, el comportamiento de las conexiones y la compatibilidad frente a la corrosión.

Ventajas estructurales en la aplicación adecuada

La principal ventaja estructural del acero conformado en frío es el uso eficiente del material. Al situar el acero lejos del eje neutro mediante una geometría plegada, una sección relativamente ligera puede desarrollar una rigidez y una resistencia a flexión útiles. Esto resulta atractivo en entramados secundarios, sistemas de pared, correas de cubierta, viguetas de piso, carcasas de equipos, elementos de entrepisos y conjuntos modulares donde la reducción de la carga permanente facilita el transporte y la manipulación.

La uniformidad dimensional es otra ventaja práctica. La producción mediante conformado por rodillos puede mantener perfiles repetibles en grandes longitudes, lo que resulta útil cuando los proyectos dependen de una instalación panelizada o prefabricada. Las perforaciones estándar, las longitudes precortadas y el menor peso individual de los elementos pueden simplificar la logística en obra, especialmente cuando el tiempo de grúa es limitado o los trabajos interiores deben realizarse en espacios restringidos.

También existen ventajas de adquisición y fabricación relacionadas con la variedad de secciones. Los labios, rigidizadores, orificios en el alma y configuraciones anidadas personalizadas suelen poder producirse sin la misma penalización de masa asociada a los perfiles laminados más pesados. Esta flexibilidad permite a los ingenieros adaptar los elementos a los sistemas de revestimiento, la integración de instalaciones y las limitaciones de transporte. No obstante, la personalización introduce una exigencia de verificación: cualquier forma no estándar necesita propiedades de sección trazables, tolerancias y un método de diseño alineado con el código seleccionado.

El transporte, el almacenamiento y la instalación afectan posteriormente al comportamiento

El acero conformado en frío es lo bastante ligero como para que a veces se subestimen los daños ocasionados durante el transporte. Las secciones largas y delgadas pueden torcerse, combarse o sufrir daños en los bordes si los paquetes no se apoyan correctamente. Las deformaciones introducidas antes del montaje pueden reducir la calidad del ajuste y modificar el nivel de imperfección inicial del elemento, algo importante en los elementos esbeltos sometidos a compresión. El almacenamiento sobre terrenos irregulares, la exposición al agua estancada o el contacto prolongado con materiales incompatibles también pueden generar problemas posteriores que no son visibles en los certificados del fabricante.

Durante la instalación, los arriostramientos temporales deben permanecer colocados hasta que se establezca la trayectoria completa de carga. Una línea de correas o un muro de montantes que solo se estabiliza después de fijar el revestimiento es vulnerable durante el montaje parcial. La sustitución de fijadores en obra es otro problema recurrente. Cambiar la longitud del tornillo, el tipo de cabeza, la punta de perforación o el recubrimiento puede afectar tanto al comportamiento estructural como a la durabilidad.

Las tolerancias deben revisarse teniendo en cuenta condiciones de montaje realistas. En los sistemas de pequeño espesor, un pequeño error de alineación puede acumularse entre numerosos elementos y producir una excentricidad no prevista en los canales de apoyo, las juntas de los paneles y las interfaces con el revestimiento. Cuando las aberturas son frecuentes, el refuerzo local alrededor de puertas, ventanas, pasos y soportes de equipos debe tratarse como parte del paquete de diseño principal y no dejarse a la improvisación en obra.

Cómo leer las especificaciones sin sobreestimar la capacidad

Una revisión técnica sólida del acero conformado en frío suele comparar en un mismo lugar la base de diseño, la geometría de la sección, el grado de acero, la designación del recubrimiento, las hipótesis de las conexiones y los criterios de luz. Si un documento cita dimensiones ASTM, otro tolerancias EN y un tercero utiliza una tabla de luces propia, las interfaces requieren una conciliación minuciosa. Las diferencias de notación pueden ocultar cuestiones importantes, como si las propiedades de sección son brutas, netas, efectivas o están basadas en un conjunto ensayado.

La cuestión práctica no es si el acero conformado en frío es resistente en términos generales. La cuestión es si el perfil exacto, bajo las condiciones exactas de restricción y conexión, permanece dentro de los límites de resistencia y servicio para las combinaciones de carga especificadas. Una vez respondida mediante la norma y los datos de sección correctos, el acero conformado en frío se convierte en una opción estructural precisa y eficiente, en lugar de un sustituto ligero supuesto para perfiles de acero más pesados.
