A menudo todo comienza con una pregunta práctica más que técnica. Un diseñador necesita un elemento de estructura más ligero. Un comprador compara perfiles de distintos proveedores. Un taller intenta entender por qué un perfil encaja correctamente en un conjunto, mientras que otro requiere retrabajo. En estas situaciones, es posible que ya se sepa que los perfiles de acero conformado en frío son habituales, pero no siempre está claro cómo determinar si un perfil específico tiene suficiente resistencia, mantiene una consistencia dimensional adecuada o incluso es apropiado para el uso previsto.

La dificultad es que una suposición incorrecta normalmente no se manifiesta en un plano. Aparece más tarde en forma de flecha, mal ajuste, soldaduras adicionales, orificios desalineados, recubrimiento desperdiciado o retrasos evitables durante la instalación. Si está revisando datos técnicos e intentando comprender la capacidad de carga, las tolerancias y los límites de aplicación, resulta útil dividir el tema en varias decisiones que realmente puedan verificarse.

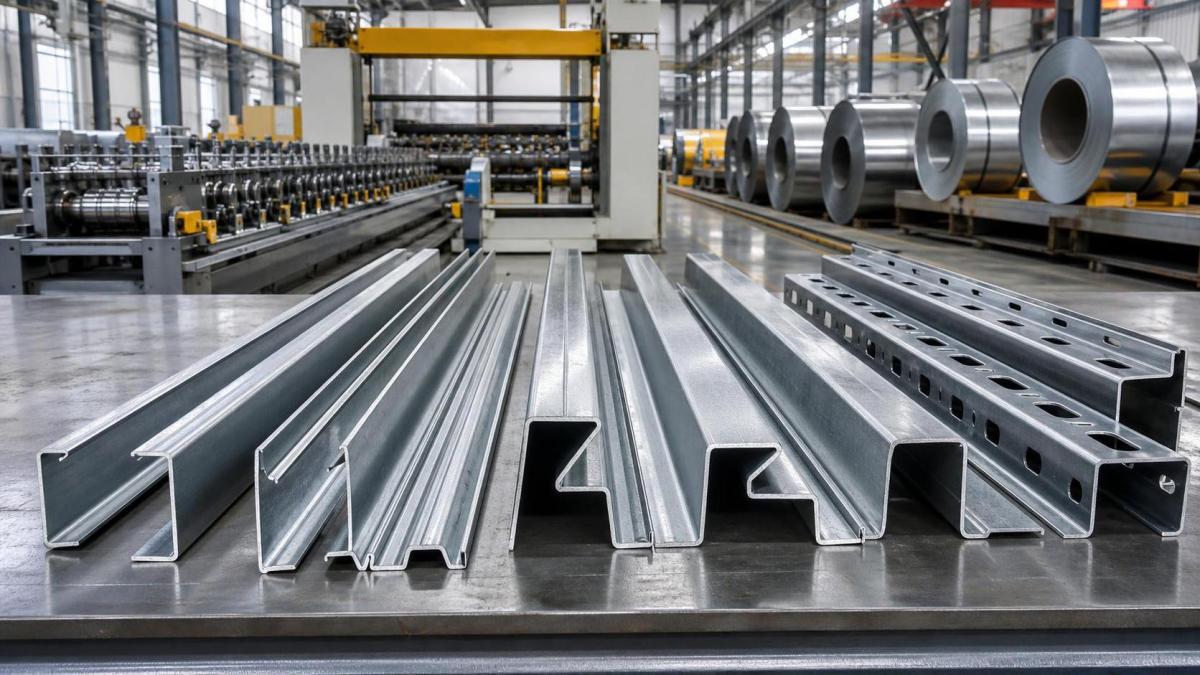

Los perfiles de acero conformado en frío se fabrican dando forma a chapas o flejes de acero a temperatura ambiente, normalmente mediante perfilado con rodillos o plegado en prensa. Este proceso de fabricación es el que les proporciona su conocida combinación de eficiencia y precisión. En comparación con los perfiles laminados en caliente, suelen ser más delgados, ligeros y fáciles de adaptar a formas como canales, perfiles C, perfiles Z, perfiles tipo sombrero, carriles, montantes y formas abiertas o cerradas personalizadas. Sin embargo, esa misma geometría de paredes delgadas también explica por qué deben evaluarse de manera diferente. A veces se comparan únicamente por su apariencia con perfiles estructurales más pesados y se pasan por alto los detalles más importantes.

Dónde suele comenzar la confusión

Un malentendido frecuente consiste en tratar todos los perfiles de acero como si la resistencia dependiera únicamente del grado del material. Por supuesto, el grado es importante, pero en los elementos conformados en frío la geometría desempeña gran parte del trabajo. El tamaño del labio, la profundidad del alma, el ancho del ala, el radio de esquina y el espesor influyen en la forma en que el perfil resiste la flexión, el cortante, la torsión y el pandeo local. Dos perfiles fabricados con aceros similares pueden comportarse de manera muy diferente bajo la misma carga si su forma cambia aunque sea ligeramente.

Otra fuente de confusión es la expresión “capacidad de carga”. Muchas personas la utilizan como si fuera un único valor, cuando en la práctica depende de las condiciones de apoyo, la luz, el tipo de carga, el arriostramiento, el método de conexión, la ubicación de los orificios y de si el perfil actúa por sí solo o como parte de un sistema. Un elemento que funciona bien como montante de pared puede no ser adecuado como correa sin considerar la restricción lateral. Un perfil que parece rígido al sostenerlo con la mano aún puede ser vulnerable al aplastamiento local cerca de los apoyos.

Cómo interpretar la capacidad de carga sin simplificarla en exceso

Al revisar los datos de perfiles de acero conformado en frío, el primer paso consiste en separar las propiedades del material de las propiedades de la sección. Las propiedades del material incluyen el límite elástico, la resistencia a la tracción y el alargamiento. Las propiedades de la sección incluyen el momento de inercia, el módulo resistente, las características torsionales y el área efectiva. El rendimiento final del perfil depende de ambos grupos. Parece algo evidente, pero en las conversaciones reales de abastecimiento y diseño, a menudo se examina un conjunto de valores mientras se da por supuesto el otro.

Para realizar una comparación práctica, formule las siguientes preguntas:

• ¿La carga es principalmente de flexión, de compresión axial o una combinación de ambas?
• ¿El elemento estará restringido lateralmente o podrá torsionarse libremente?
• ¿Existen cargas concentradas en los apoyos, puntos de fijación o ubicaciones de los soportes?
• ¿El perfil incluye perforaciones, ranuras u orificios de servicio que reduzcan la sección efectiva?
• ¿El espesor es suficiente para controlar el pandeo local y no solo el límite elástico general?

Estas preguntas son importantes porque las secciones de acero delgadas suelen fallar por inestabilidad antes de que el acero base alcance su límite elástico nominal. Por eso, un perfil que parece sobrado sobre el papel aún puede requerir una comprobación más detallada bajo compresión, levantamiento o cargas repetidas de servicio. También por este motivo resulta arriesgado diseñar basándose únicamente en el espesor. El espesor es importante, pero por sí solo no indica cómo se deformará la forma bajo un uso real.

Si está comparando perfiles para estructuras, estanterías, sistemas de soporte de cables, estructuras divisorias, carriles de revestimiento o elementos industriales ligeros, compruebe si la sección está prevista exactamente para esa función. Algunos perfiles están dimensionados para facilitar la fijación y el soporte de cerramientos, más que para ofrecer la máxima eficiencia estructural. Otros están diseñados para salvar luces y proporcionar rigidez. Sustituir uno por otro puede generar problemas evitables.

Las tolerancias no son un detalle menor

A menudo se presta atención primero a la resistencia y los problemas de tolerancia se descubren después en el taller. En los perfiles de acero conformado en frío, la consistencia dimensional es una de las principales razones por las que se eligen. Un ancho, una profundidad, un ángulo de ala, una rectitud, una longitud y una ubicación de orificios precisos reducen el tiempo de ajuste y ayudan a que los conjuntos se repitan correctamente.

En términos de proyecto, las tolerancias influyen en si:

• Los perfiles se alinean con soportes, carriles y placas de conexión
• Los paneles se asientan correctamente sobre los elementos estructurales
• Los orificios atornillados coinciden sin necesidad de forzarlos ni alargarlos
• Los tramos largos permanecen suficientemente rectos para lograr una buena apariencia y un funcionamiento adecuado durante la instalación
• Las piezas anidadas o telescópicas se deslizan entre sí según lo previsto

Incluso un perfil que técnicamente tiene suficiente resistencia puede resultar problemático si la torsión, la contraflecha, las ondulaciones de los bordes o las dimensiones inconsistentes de las alas interfieren con la fabricación. Esto es especialmente cierto en trabajos modulares, sistemas divisorios, estructuras suspendidas y componentes OEM repetitivos, donde cada pieza debe comportarse como la siguiente. Cuanto más estandarizado sea el conjunto, más visibles serán los problemas de tolerancia.

Al comprobar las tolerancias, no se limite a preguntar por una “precisión estándar”. Pregunte qué se controla y cómo se mide. Cada aplicación presta atención a dimensiones diferentes. Una línea de correas puede depender especialmente de la profundidad y la rectitud. Un sistema de carriles y montantes puede ser sensible al ancho y a la geometría de los labios. Un perfil de soporte personalizado puede depender del ángulo de plegado y de la posición de los orificios. Si un proveedor no sabe qué características son críticas para su uso, la conversación sobre tolerancias útiles se vuelve rápidamente imprecisa.

Aplicaciones adecuadas y situaciones que requieren precaución

Los perfiles de acero conformado en frío son una buena opción cuando una demanda estructural baja o moderada debe combinarse con repetibilidad, menor peso propio, manipulación más sencilla y producción eficiente. Entre sus usos habituales se encuentran los montantes de pared, carriles, sistemas de techo, correas, largueros, soportes de revestimiento, marcos de puertas, estructuras para bandejas portacables, sistemas de almacenamiento, elementos de montaje solar, carcasas de equipos y numerosos componentes fabricados a medida.

También funcionan bien cuando la protección contra la corrosión y el acabado superficial forman parte de la decisión, y no solo el comportamiento estructural. En entornos expuestos o parcialmente expuestos, el perfil base puede fabricarse con acero recubierto en lugar de protegerse únicamente después de la fabricación. En esas situaciones, el material de partida es importante, ya que el comportamiento durante el conformado, el estado del recubrimiento y la durabilidad final están relacionados.

Para determinadas aplicaciones de perfiles, durante la selección del material puede considerarse una bobina recubierta como la bobina de acero Galvalume AZ150, especialmente cuando es necesario equilibrar la resistencia a la corrosión, la aptitud para la pintura y la conformabilidad. Las opciones de sustrato disponibles, el rango de recubrimientos y las condiciones de acabado pueden ser relevantes cuando un perfil se fabrica mediante perfilado para usos estructurales ligeros o relacionados con cerramientos. Esto no sustituye las comprobaciones del diseño estructural, pero puede influir en las expectativas de vida útil y en la practicidad de la fabricación.

Es necesario actuar con precaución cuando se exige a los perfiles un comportamiento próximo al de una estructura pesada sin una verificación adecuada. Las luces largas sin arriostramiento, las cargas puntuales importantes, los entornos sometidos a impactos elevados, la exposición intensa al fuego o las aplicaciones con una torsión considerable no deben evaluarse únicamente por su apariencia ni mediante tablas genéricas de secciones. Un perfil puede ser adecuado en una orientación y no serlo en otra. También puede requerir rigidizadores, elementos de unión, un material más grueso o una forma completamente diferente.

Una forma más fiable de comparar las opciones

Si está intentando elegir entre varios perfiles de acero conformado en frío, un enfoque mejor consiste en compararlos según las condiciones reales de servicio, en lugar de basarse únicamente en las dimensiones del catálogo.

Comience por la trayectoria de la carga. Identifique dónde entra la carga en el elemento, cómo se transmite a través del perfil y dónde sale hacia el apoyo o la conexión. Este sencillo paso suele revelar si el aplastamiento del alma, la deformación del ala, el arrancamiento de los tornillos o la rotación torsional pueden ser determinantes.

A continuación, revise la sección en tres niveles:

Primer nivel: material. Compruebe el grado del acero, el tipo de recubrimiento si es relevante y las propiedades mecánicas básicas. En los productos conformados, el alargamiento puede ser importante, ya que una ductilidad muy baja puede limitar el rendimiento durante el proceso de fabricación.

Segundo nivel: forma. Observe las relaciones entre profundidad y espesor, los detalles de los labios, los radios de esquina y si el perfil es abierto, con labios, en forma de sombrero, cajón o reforzado. Pequeños cambios en estos aspectos pueden influir tanto en la rigidez como en la estabilidad.

Tercer nivel: consistencia de fabricación. Pregunte por el control del espesor, las tolerancias dimensionales, la rectitud, el estado de los bordes y si el perfil se fabrica con material previamente recubierto o sin recubrimiento, según la aplicación. Una forma bien diseñada aún puede causar problemas si la variación de producción es demasiado amplia para el conjunto.

Este método es más lento que elegir basándose únicamente en el peso, pero evita un error habitual en las compras: seleccionar un perfil que parece económico por tonelada o por metro, pero que genera un coste total más elevado debido al acero de soporte adicional, las correcciones durante la instalación o el tratamiento de protección posterior.

Aspectos que a menudo se pasan por alto durante el abastecimiento

Uno de los aspectos que más se pasan por alto es la relación entre el conformado y el rendimiento dimensional final. Los perfiles fabricados a partir de flejes más delgados pueden ser muy eficientes, pero también reaccionan de manera más visible a las tensiones residuales, la recuperación elástica y la manipulación. Esto no significa que sean poco fiables; significa que el proceso de producción y el control de calidad son importantes. Si su proyecto depende de un montaje repetible, pregunte si las dimensiones del perfil se mantienen estables entre las distintas series de producción y si se controlan los pliegues críticos.

Otro aspecto que suele omitirse es el estado superficial después del conformado. Si el perfil está destinado a sistemas pintados, cerramientos exteriores o condiciones de servicio húmedas, el material base y el tratamiento superficial deben ser compatibles con la secuencia de fabricación. En algunos casos, resulta más práctico utilizar desde el principio un sustrato recubierto resistente a la corrosión que depender completamente de la protección posterior a la fabricación. Esta es una de las razones por las que algunos fabricantes evalúan materiales como la bobina de acero Galvalume AZ150 para la producción de perfiles, cuando la resistencia a la corrosión, el estado adecuado del recubrimiento para el conformado y un suministro constante de bobinas son factores relevantes.

Las perforaciones y entalladuras también requieren atención. Las aberturas añadidas para integrar servicios o facilitar la fijación pueden reducir la resistencia local más de lo esperado si se colocan cerca de apoyos, pliegues o zonas sometidas a grandes tensiones. Un perfil que funciona en su forma no perforada puede necesitar un rediseño después de introducir estas características. Esto es habitual en perfiles para gestión de cables, bastidores ligeros para equipos y sistemas de instalación modulares.

Cuándo probablemente no conviene elegir un perfil

No todos los problemas deben resolverse con una sección conformada en frío. Si la aplicación implica cargas concentradas muy elevadas, abrasión intensa, impactos repetidos o grandes luces sin apoyo con límites estrictos de deformación, puede ser más razonable utilizar un perfil laminado en caliente, un elemento compuesto o una fabricación con chapa más gruesa. El problema no es que los perfiles de acero conformado en frío sean débiles, sino que están optimizados de otra manera.

También debe detenerse a evaluar la situación si el diseño depende de modificaciones en obra que probablemente alteren la forma de la sección. Cortar alas, agrandar orificios, aplanar labios u obligar a un elemento a alinearse puede eliminar rápidamente la geometría que proporciona eficiencia al perfil. En esos casos, es necesario rediseñar el perfil o modificar el método de instalación.

Conclusiones prácticas para las revisiones de diseño y compras

Si está revisando un perfil por primera vez, evite limitarse a preguntar: “¿Tiene suficiente resistencia?”. Un conjunto de preguntas más útil sería: ¿tiene suficiente resistencia para qué condición de carga?, ¿es suficientemente estable en qué orientación?, ¿es suficientemente preciso para qué conjunto? y ¿es suficientemente duradero para qué entorno?

Este cambio en la forma de plantear las preguntas suele conducir a mejores decisiones. Desplaza la conversación desde una preferencia general por el material hacia los requisitos reales de servicio. También facilita la comparación de proveedores y opciones de perfiles sobre bases técnicas y no sobre suposiciones.

Los perfiles de acero conformado en frío se utilizan porque pueden combinar un uso eficiente del material, una geometría repetible y una amplia flexibilidad de aplicación. Sin embargo, ofrecen mejores resultados cuando la capacidad de carga se comprueba como un aspecto del sistema, las tolerancias se consideran parte de la funcionalidad y no solo de la apariencia, y el uso final se adapta a las ventajas del perfil en lugar de forzarlo a cumplir una función para la que no está destinado. Para cualquiera que evalúe perfiles destinados a estructuras, sistemas industriales o componentes personalizados, esta suele ser la diferencia entre un perfil que simplemente parece adecuado y otro que funciona correctamente en la práctica.
