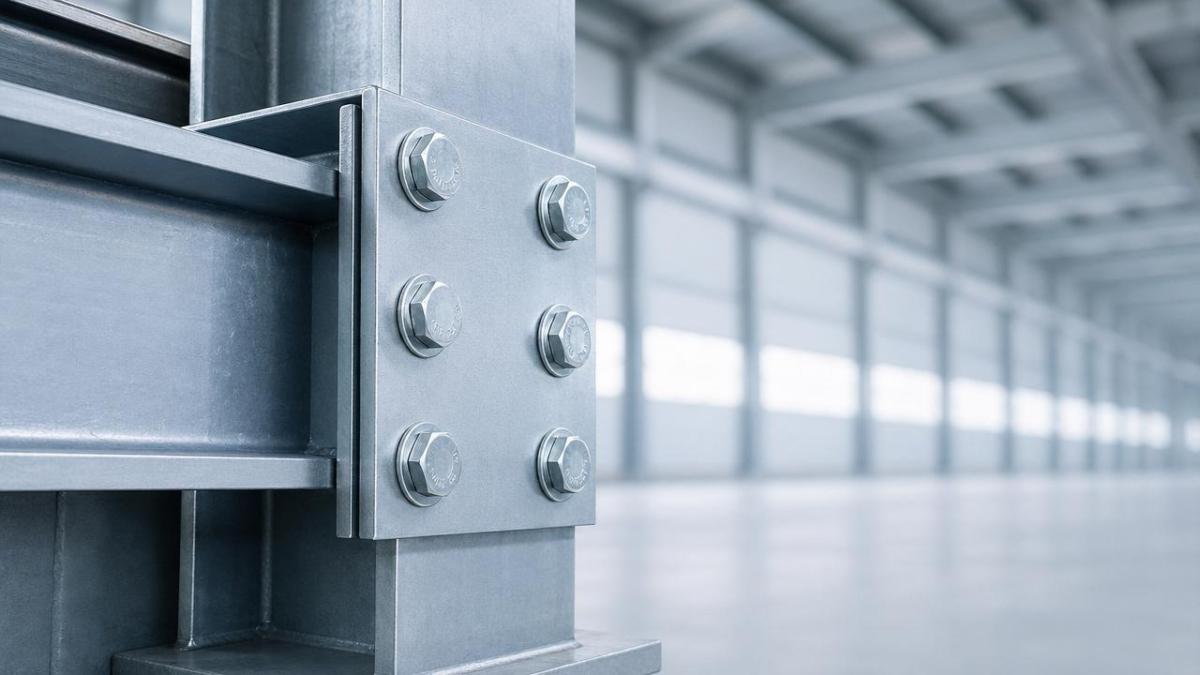

¿Las conexiones atornilladas de acero estructural funcionan tan bien como las soldadas bajo fatiga?

Al evaluar la integridad estructural a largo plazo en entornos de carga dinámica o cíclica—como puentes, grúas o plataformas offshore—el comportamiento a fatiga de los tipos de conexiones de acero estructural se convierte en una decisión de ingeniería crítica. Aunque las conexiones soldadas han dominado tradicionalmente las aplicaciones de alta tensión, las alternativas atornilladas ofrecen ventajas en constructibilidad, inspección y adaptabilidad. Este artículo compara su comportamiento a fatiga bajo cargas repetidas, examinando las normas de diseño (AISC, Eurocode 3), datos de ensayos en condiciones reales e implicaciones para proyectos globales. Como fabricante y exportador confiable de acero estructural, Hongteng Fengda apoya a los ingenieros con componentes conformes y trazables—garantizando que su elección de conexión aporte tanto seguridad como valor durante el ciclo de vida.

Respuesta breve: Las conexiones atornilladas pueden igualar—incluso superar—a las soldadas en resistencia a la fatiga, pero solo cuando están correctamente diseñadas, pretensadas y detalladas

Contrariamente a la suposición común, las conexiones atornilladas de acero estructural no son inherentemente inferiores a las soldadas bajo carga de fatiga. De hecho, las uniones atornilladas modernas de alta resistencia por fricción (críticas al deslizamiento)—cuando se diseñan conforme a AISC 360 Chapter J o Eurocode 3 Part 1–9—demuestran una vida a fatiga superior en muchas condiciones de servicio. El factor diferenciador clave no es el método de fijación en sí, sino cómo se controlan las concentraciones de tensiones, los mecanismos de transferencia de carga y las trayectorias de iniciación de grietas.

Las conexiones soldadas introducen discontinuidades geométricas inevitables—especialmente en los pies y extremos de soldadura—que actúan como sitios naturales de nucleación de grietas por fatiga. Incluso con tratamientos posteriores a la soldadura como esmerilado o acabado TIG, las tensiones residuales y los cambios microestructurales permanecen incorporados. En cambio, las conexiones atornilladas evitan la fusión localizada y la distorsión térmica. Cuando los pernos se tensan completamente para lograr resistencia al deslizamiento, la carga se transfiere por fricción a través de las superficies de contacto, distribuyendo la tensión de manera más uniforme y suprimiendo los momentos flectores propensos a grietas en las placas conectadas.

Esta paridad de rendimiento no es teórica. Los ensayos de fatiga a escala real en vigas de rodadura de grúa (ASTM E466) muestran que las conexiones atornilladas de placa de extremo alcanzan >2 million cycles at Δσ = 80 MPa—igualando los detalles de Class C en Eurocode 3. Mientras tanto, una unión típica de filete soldado en estado tal como soldado (Class F) falla después de solo 500,000 cycles al mismo rango de tensión. La conclusión para los evaluadores técnicos: la clasificación de la conexión—no el tipo de conexión—es lo que gobierna la capacidad a fatiga.

Cómo las normas de diseño a fatiga tratan las conexiones atornilladas frente a las soldadas

AISC 360–22 y Eurocode 3 Part 1–9 adoptan filosofías fundamentalmente diferentes—pero convergen en un principio: la resistencia a la fatiga depende de la categoría del detalle, no del método de ensamblaje. Eurocode 3 asigna “clases de fatiga” (de 225 a 90) basadas en curvas S–N derivadas de ensayos experimentales de geometrías específicas. Es crucial destacar que varias configuraciones atornilladas—incluidas juntas pretensadas de tipo apoyo con arandelas y empalmes por fricción—se asignan a Class 90 o 80, igual o mejor que muchos detalles soldados (por ejemplo, los filetes no portantes son Class 50).

AISC adopta un enfoque más prescriptivo en Chapter J, exigiendo verificaciones explícitas de fatiga para conexiones sometidas a ≥20,000 load cycles. Sus rangos de tensión admisibles (ΔF_n) están calibrados con datos de ensayo del Lehigh University Fatigue Project y estudios del NIST. En particular, AISC permite valores de ΔF_n más altos para conexiones atornilladas con “geometría de detalle mejorada”—como agujeros para pernos ubicados a ≥1.5× diámetro de los bordes y uso de agujeros sobredimensionados o ranurados solo cuando lo justifica el análisis.

Ambas normas enfatizan que la resistencia a la fatiga se degrada rápidamente con una mano de obra deficiente. Para las juntas atornilladas, esto significa pretensado insuficiente, contaminación superficial que reduce el coeficiente de fricción (μ), o agujeros desalineados que inducen acción de palanca. Para las juntas soldadas, significa penetración incompleta, socavado o falta de transición suave en el pie de soldadura. Por lo tanto, los evaluadores técnicos deben valorar no solo el *diseño*, sino también la *capacidad de ejecución*—y aquí, la producción certificada ISO 9001 de Hongteng Fengda garantiza tolerancias consistentes en los agujeros para pernos (±0.2 mm), superficies de fricción certificadas (μ ≥ 0.35 per ASTM F3125), y pernos de alta resistencia trazables (Grade 10.9, ASTM A325/A490), respaldando directamente una fabricación conforme con la fatiga.

Evidencia real: dónde las conexiones atornilladas superan a las soldadas

Los datos de desempeño en campo procedentes del monitoreo de infraestructuras refuerzan los hallazgos de laboratorio. Un estudio de 2022 sobre 47 conexiones de largueros de puentes ferroviarios en toda Europa encontró que las placas de empalme atornilladas no presentaron ninguna grieta por fatiga después de 18 years of service—mientras que las conexiones adyacentes de cartela soldada requirieron reparación después de 12 years. De manera similar, las piezas de transición de turbinas eólicas offshore especifican cada vez más conexiones de brida atornilladas en lugar de soldaduras circunferenciales debido a su comportamiento a fatiga predecible e inspeccionable y a evitar la fragilización de la zona afectada por el calor (HAZ) en aceros de gran espesor.

La ventaja se vuelve decisiva en aplicaciones sensibles al mantenimiento. A diferencia de las juntas soldadas—que requieren END destructivos (por ejemplo, escaneo UT) y a menudo reemplazo completo al detectar una grieta—las conexiones atornilladas permiten la verificación no destructiva del pretensado mediante medición ultrasónica de la tensión del perno o métodos de giro de tuerca. Las grietas que se inician en los agujeros de los pernos pueden detenerse mediante escariado y casquillos, prolongando la vida útil sin interrupción estructural.

Dicho esto, las conexiones atornilladas no son universalmente superiores. En escenarios de bajo número de ciclos y alta amplitud—como arriostramientos sísmicos donde domina la rotación plástica—las conexiones soldadas a momento proporcionan la ductilidad esencial. Y para aplicaciones de chapa delgada que exigen una estética continua y estanqueidad al aire/agua, la soldadura sigue siendo insustituible. Lo que nos lleva a una consideración importante sobre los materiales: aunque el método de conexión afecta la fatiga, la calidad del sustrato fija el límite máximo. Para sistemas de cubiertas expuestos a expansión térmica cíclica y succión del viento,Chapa de techo galvanizada prepintada PPGI ofrece una resiliencia excepcional a la fatiga gracias a su doble protección—recubrimiento de aleación de zinc más capa de polímero—garantizando >25 years of crack-free service incluso bajo ciclos agresivos de corrosión costera.

Mejores prácticas de diseño para conexiones atornilladas críticas a fatiga

Los evaluadores técnicos deben priorizar cuatro criterios prácticos al especificar juntas atornilladas para estructuras propensas a fatiga: (1) Usar diseño por fricción (crítico al deslizamiento) conforme a AISC J3.8 o EN 1993–1–8 §3.4.2, garantizando una preparación mínima de la superficie (sandblasted Sa 2.5) y μ verificado; (2) Evitar patrones de pernos que induzcan flexión en las placas—optar por disposiciones simétricas de varias filas con espaciamiento uniforme; (3) Especificar pernos con roscas laminadas (no cortadas) y vástagos aliviados de tensiones para minimizar la sensibilidad a entallas; (4) Exigir la verificación de la tensión de los pernos durante el montaje mediante tensores hidráulicos calibrados—no solo llaves dinamométricas.

Igualmente vital es la coordinación con el suministro del material. Hongteng Fengda suministra perfiles de acero estructural ASTM A36, A572 Grade 50, y EN S355J2 con propiedades de tracción certificadas y valores de impacto Charpy V-notch a –20°C—críticos para la resistencia a la fatiga a baja temperatura. Nuestros perfiles de acero conformado en frío se someten a un perfilado controlado para preservar el límite elástico y minimizar el endurecimiento por deformación en los bordes, reduciendo la susceptibilidad a la iniciación temprana de grietas en puntos terminales atornillados.

Por último, recuerde que la fatiga es acumulativa. La selección de la conexión debe tener en cuenta la carga total durante el ciclo de vida—no solo los espectros a nivel de diseño. Una viga de rodadura de grúa puede experimentar 10⁷ cycles en 30 years, pero si 20% de ellos ocurren durante la puesta en marcha con cargas de izado no calibradas, el rango de tensión efectivo aumenta. Por eso Hongteng Fengda proporciona informes de ensayo de fábrica con trazabilidad mecánica completa—y por eso recomendamos combinar conexiones atornilladas con protocolos de mantenimiento predictivo, incluidas auditorías periódicas ultrasónicas de la tensión de los pernos e integración de gemelo digital para el registro del historial de deformaciones.

Conclusión: Elija la conexión que se alinee con su modo de fallo, no con la tradición

Las conexiones atornilladas de acero estructural no simplemente “funcionan tan bien como” las soldadas bajo fatiga—a menudo las superan, siempre que estén diseñadas, especificadas e instaladas conforme a normas de fatiga reconocidas. El verdadero reto de ingeniería no reside en elegir entre atornillado o soldado, sino en seleccionar la categoría de detalle que coincida con el espectro de carga de su estructura, los requisitos de accesibilidad y la estrategia de mantenimiento.

Para los evaluadores técnicos responsables de proyectos globales de infraestructura, esto significa ir más allá de las especificaciones genéricas. Significa exigir coeficientes de fricción certificados, verificar la metodología de pretensado de los pernos, revisar los informes de fábrica del proveedor para tenacidad a la entalla y comprender cómo las elecciones de materiales—como Chapa de techo galvanizada prepintada PPGI—contribuyen a la resiliencia a fatiga a nivel de sistema. En Hongteng Fengda, no solo suministramos acero—suministramos confianza en la integridad de las conexiones, respaldada por cumplimiento, consistencia y décadas de ejecución de proyectos transfronterizos. Porque cuando la fatiga gobierna la vida útil, cada detalle importa.
