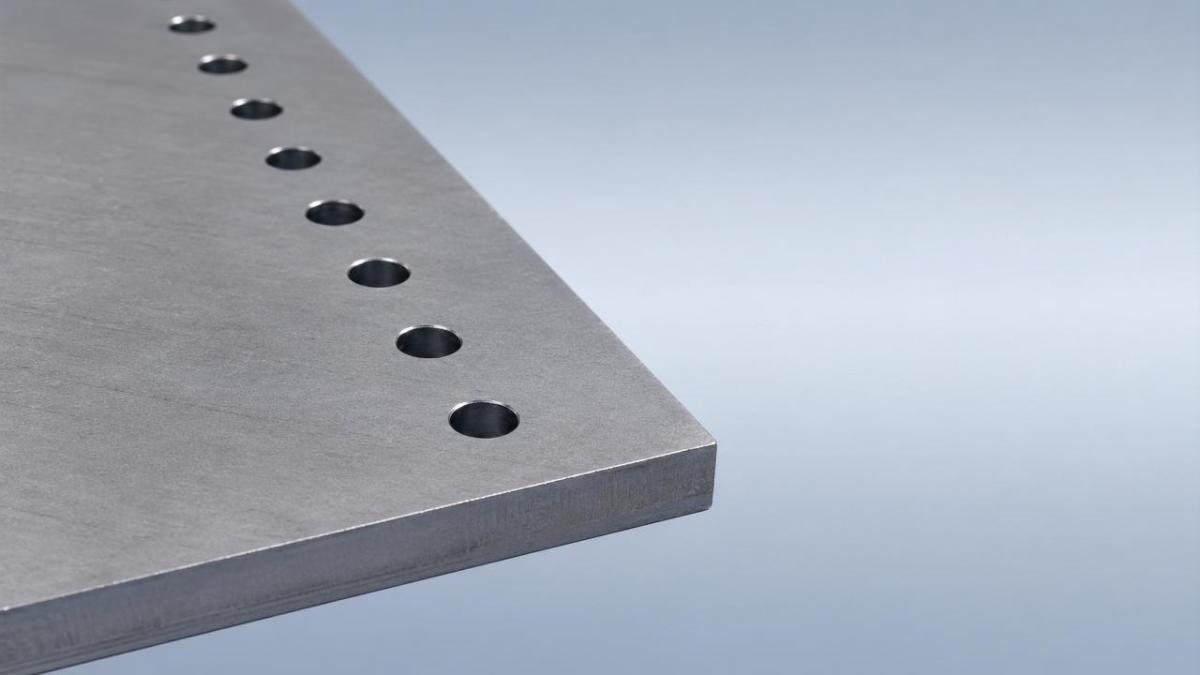

¿Disminuye la precisión del taladrado de acero estructural después de 3mm de espesor de placa?

Al trabajar con el taladrado de acero estructural en placas de más de 3mm, muchos operarios de campo informan una menor precisión de los orificios: brocas que vibran, orificios desalineados o rebabas excesivas. Pero, ¿es el espesor por sí solo el culpable? Como fabricante chino de acero estructural que presta servicio a clientes globales de construcción e industria, Hongteng Fengda investiga los factores reales detrás de la pérdida de precisión en el taladrado: geometría de la broca, velocidad de avance, rigidez de la máquina y grado del material, no solo el espesor de la placa. Este artículo desmonta el mito y ofrece información práctica respaldada por nuestra experiencia de producción y un control de calidad conforme con ASTM/EN. Si está solucionando problemas de tolerancia de orificios en acero angular, vigas o perfiles personalizados, siga leyendo.

No: el espesor de la placa por sí solo no provoca pérdida de precisión. Pero expone debilidades subyacentes del proceso

Respuesta corta: No, la precisión del taladrado de acero estructural no "disminuye" de forma inherente en o por encima de 3mm de espesor de placa. Lo que cambia es el margen de error. A ≤3mm, muchas configuraciones comunes (taladros manuales, mesas CNC de baja rigidez, brocas HSS estándar o avances inconsistentes) aún pueden producir resultados aceptables por simple superposición de tolerancias. Una vez que el espesor supera 3mm, esas mismas condiciones amplifican la vibración, la acumulación de calor, la deflexión de la broca y la expansión térmica, haciendo que las desviaciones sean visibles y funcionalmente problemáticas.

Esto no es teórico. En nuestras líneas de producción con certificación ISO, perforamos habitualmente placas estructurales de 6–12mm (incluyendoPlaca de acero galvanizada) para conjuntos OEM de vigas destinados a parques eólicos de Norteamérica y proyectos de infraestructura de la UE. Hemos visto reducirse el error de posición del orificio de ±0.5mm a ±0.15mm, no reduciendo el espesor, sino optimizando cuatro variables controlables.

Piense en 3mm como un umbral de diagnóstico, no como un límite. Cuando la precisión se degrada más allá de ese punto, su proceso está indicando que uno o más parámetros fundamentales necesitan recalibración. Analicemos exactamente qué importa y qué no.

La geometría y el material de la broca son más críticos que el espesor

Las brocas HSS estándar con ángulo de punta de 118° funcionan adecuadamente en acero delgado y blando, pero fallan de forma predecible más allá de 3mm. ¿Por qué? Una holgura insuficiente del filo provoca acumulación de virutas, lo que genera desplazamiento de la broca, orificios cónicos y desgaste rápido del filo. Las pruebas de nuestro laboratorio de control de calidad muestran que cambiar a brocas de cobalto de 135° con punta dividida reduce la deriva posicional en 62% en acero galvanizado DX53D de 6mm, incluso con ajustes idénticos de avance/velocidad.

El recubrimiento también importa. Las brocas recubiertas de TiN mantienen la integridad del filo de corte durante más tiempo bajo carga sostenida, mientras que TiAlN resiste mejor el calor, algo crucial al perforar grados apilados o de alta resistencia como S350GD o S550GD (comunes en aplicaciones de transporte pesado y defensa). Recomendamos ajustar el sustrato y el recubrimiento de la broca tanto a la resistencia de fluencia *como* al espesor de la capa de zinc: las placas galvanizadas por inmersión en caliente con >200g/m² de zinc exigen velocidades más bajas y mayor par para evitar el embadurnamiento del zinc o la delaminación del recubrimiento.

No pase por alto el descentramiento de la broca. Un descentramiento radial de 0.02mm se convierte en una desviación del orificio de 0.08mm a lo largo de 4mm de profundidad, un factor que contribuye directamente a la desalineación en conexiones atornilladas. Verifique siempre el estado del portabrocas y utilice pinzas de precisión, especialmente en centros de mecanizado CNC que procesan componentes estructurales como acero de canal o correas conformadas en frío.

La rigidez de la máquina y la fijación determinan la tolerancia en condiciones reales

Una configuración rígida compensa casi todos los desafíos relacionados con el espesor. En nuestra planta de Shandong, comparamos dos placas S280GD idénticas de 8mm de espesor: una perforada en una fresadora vertical de 15 años con guías desgastadas y sujeción mínima; la otra en nuestra nueva línea CNC de taladrado conforme con EN 13849, con mordaza hidráulica y monitorización en tiempo real de la carga del husillo. ¿El resultado? La variación de posición del orificio se redujo de ±0.42mm a ±0.09mm, a pesar de usar exactamente la misma herramienta y programación.

La fijación es innegociable. Las configuraciones a pulso o solo con abrazaderas introducen desviación angular bajo la fuerza de empuje. Para el taladrado de acero estructural, especialmente en secciones angulares o perfiles asimétricos, exigimos dispositivos de contacto superficial con pasadores de posicionamiento y sujeción asistida por vacío. Esto elimina el movimiento de la pieza durante los ciclos de taladrado intermitente y garantiza la repetibilidad en lotes de 500+ piezas.

La amortiguación de vibraciones también importa. En los taladros magnéticos portátiles utilizados para modificaciones de vigas en obra, añadir almohadillas de aislamiento de polímero entre la base y la pieza reduce hasta 40% el desplazamiento inducido por resonancia. Las incluimos en nuestros kits de herramientas OEM para proyectos de refinerías en Oriente Medio, donde las oscilaciones de temperatura ambiente superan 50°C, estabilizando aún más el comportamiento dimensional.

Velocidad de avance, velocidad de corte y refrigerante: el trío térmico

El calor es el enemigo silencioso de la precisión. La velocidad de perforación (SFM) debe reducirse a medida que aumenta el espesor, no de forma lineal, sino logarítmica. Por ejemplo: DX51D a 2mm tolera 85 SFM; a 6mm, el valor óptimo es 52 SFM. Superar esto sobrecalienta la broca, ablanda localmente el acero y expande el diámetro del orificio a mitad del corte. Nuestros datos de ensayo conformes con EN 10025 muestran que la expansión térmica por sí sola puede añadir +0.03–0.07mm al tamaño nominal del orificio en pasadas sin refrigeración de 5mm.

El avance por revolución (IPR) es igual de decisivo. Demasiado bajo → rozamiento en lugar de corte → endurecimiento por deformación y bruñido. Demasiado alto → vibración, orificios sobredimensionados y fractura prematura de la broca. Para placas estructurales galvanizadas, utilizamos IPR = 0.003–0.005″/rev (0.076–0.127mm/rev) según el espesor del zinc y la dureza del sustrato. Las chapas SGCC pregalvanizadas responden bien a avances más ligeros; el DX54D galvanizado por inmersión en caliente exige un acoplamiento ligeramente mayor para penetrar limpiamente la frágil capa de aleación zinc-hierro.

El método de suministro del refrigerante importa más que el volumen. El refrigerante por niebla falla en placas gruesas: se evapora antes de llegar a la zona de corte. El refrigerante de alta presión a través del husillo (≥1000 psi) suministra lubricación con precisión donde la fricción alcanza su punto máximo, reduciendo el calor en 35% y prolongando 3× la vida útil de la broca. Especificamos esta configuración para todas las celdas de taladrado automatizadas que producen componentes de acero estructural personalizados para edificios prefabricados del Sudeste Asiático.

Grado del material y estado de la superficie: por qué "solo acero" no es suficiente

No todas las placas de 6mm se comportan igual. Una chapa S220GD de 6mm tiene ~220MPa de resistencia de fluencia y alta ductilidad, por lo que es más fácil de perforar limpiamente. Una placa S550GD de 6mm tiene una resistencia de fluencia de 550MPa y contiene elementos de microaleación (Nb, V) que aumentan el endurecimiento por deformación. Su perforación requiere ángulos de hélice más pronunciados, RPM más bajas y un afilado de alivio más agudo; de lo contrario, la deflexión de la broca desvía el eje del orificio.

La galvanización añade otra capa de complejidad. Las capas de zinc alteran la conductividad térmica y crean zonas intermetálicas que se comportan de manera diferente bajo esfuerzo cortante. Por eso, nuestra línea de productosPlaca de acero galvanizada incluye informes metalúrgicos completos por bobina, detallando la distribución de fases del zinc, el tamaño del spangle y el espesor de la aleación Fe–Zn, para ayudar a los clientes a seleccionar de antemano los parámetros de perforación óptimos.

La rugosidad de la superficie también cuenta. La cascarilla de laminación en placas estructurales laminadas en caliente crea arrastre abrasivo. Las superficies decapadas o aceitados reducen la fricción, pero pueden requerir un ajuste en la concentración del refrigerante. Pretratamos todas las existencias de ángulos y vigas de calidad de exportación conforme con los requisitos de ASTM A123, garantizando una preparación superficial uniforme antes de comenzar la perforación.

Conclusión: la precisión es el resultado de un sistema, no un umbral de espesor

Entonces, ¿disminuye la precisión del taladrado de acero estructural después de 3mm de espesor de placa? No de forma inherente. Pero 3mm actúa como un punto de inflexión revelador: expone debilidades en la selección de herramientas, el estado de la máquina, la fijación, el ajuste de parámetros o la comprensión del material. Los operarios que tratan el espesor como la causa raíz pierden la oportunidad de mejorar todo su sistema de perforación.

En Hongteng Fengda, cada componente de acero estructural, desde vigas de canal ASTM A36 hasta correas conformadas en frío conformes con EN 10365, se valida en cuanto a maquinabilidad bajo condiciones reales de fabricación. No solo enviamos acero; enviamos confianza en su rendimiento aguas abajo. Ya sea que esté perforando placas galvanizadas para estructuras de montaje solar o vigas de alta resistencia para marcos resistentes a sismos, la precisión comienza mucho antes de que salga la primera viruta.

Si la tolerancia de posición del orificio, el control de rebabas o la vida útil de la broca están frenando la eficiencia de su ensamblaje, revise su proceso frente a estos cuatro pilares: geometría de la broca, rigidez, gestión térmica e inteligencia del material. Y recuerde: el acero correcto, especificado correctamente y suministrado de manera constante, hace que la precisión sea alcanzable en cualquier espesor.
