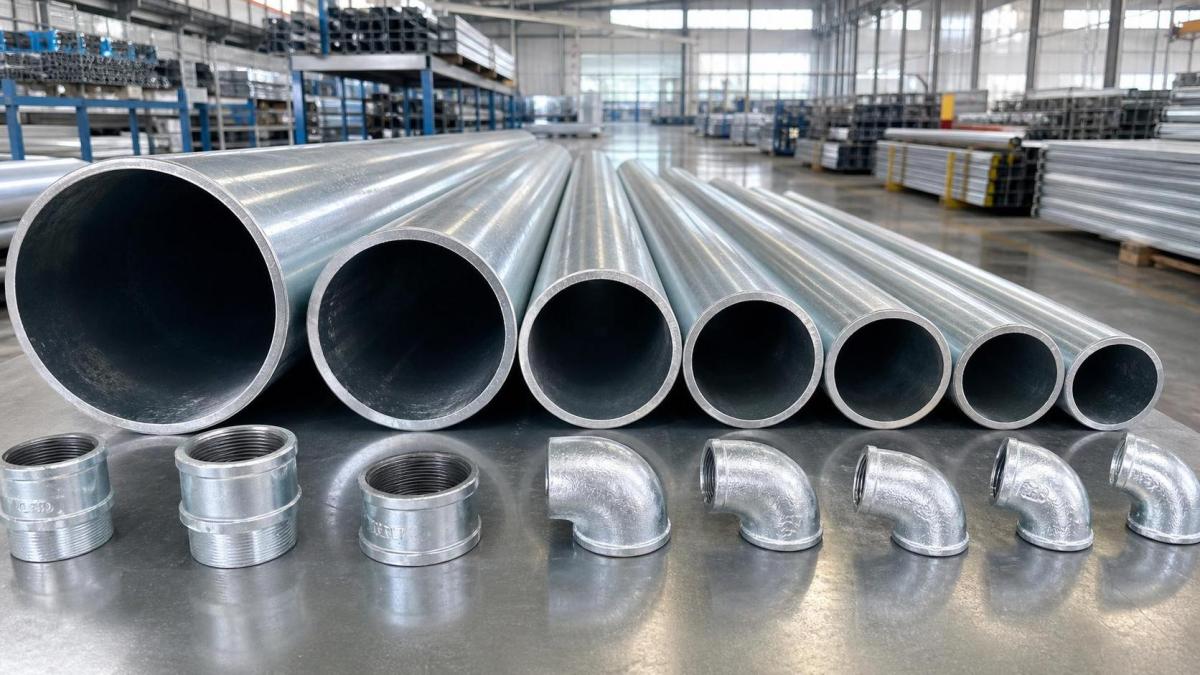

Tamaños de tubos conduit eléctricos explicados: cómo leer dimensiones y capacidad
Elegir el tamaño correcto del tubo conduit eléctrico es esencial para una instalación segura, la protección de cables y una planificación eficiente del proyecto.
Ya sea que se encargue de la instalación, la inspección o el abastecimiento, la selección del tamaño afecta la mano de obra, el uso de materiales y la fiabilidad del sistema a largo plazo.
Una elección incorrecta del tubo conduit eléctrico puede provocar daños en los cables, dificultad de tendido, riesgo de sobrecalentamiento y cambios costosos en la obra.
Esta guía explica cómo leer las dimensiones del conduit, comprender la capacidad de llenado y aplicar normas comunes en condiciones reales de trabajo.
Por qué importa el tamaño del tubo conduit eléctrico
Un tubo conduit eléctrico hace más que cubrir cables. Protege los conductores contra impactos, humedad, abrasión y exposición ambiental.
El tamaño importa porque el conduit debe permitir un tendido suave de los cables, manteniendo suficiente espacio libre para la disipación de calor y el acceso de mantenimiento.
Si el conduit es demasiado pequeño, la tensión de tendido aumenta rápidamente. El aislamiento puede rasparse, deformarse o fallar durante la instalación.
Si el conduit es demasiado grande, el espaciamiento de soportes, el control de curvas y el costo del material pueden volverse menos eficientes de lo necesario.
Por eso, el dimensionamiento del tubo conduit eléctrico siempre debe equilibrar seguridad, cantidad de cables, radio de curvatura y futura expansión.
Cómo leer las dimensiones de un tubo conduit eléctrico
Las etiquetas de tamaño del conduit suelen parecer simples, pero pueden ser engañosas si solo se lee el número nominal.
La mayoría de los productos de tubo conduit eléctrico utilizan el tamaño comercial nominal en lugar del diámetro interior o exterior exacto.
Por ejemplo, un nombre de conduit de 20 mm o 3/4 pulgada no siempre equivale al espacio interno real disponible.
Para leer las dimensiones correctamente, concéntrese en estos cuatro puntos.
- Tamaño nominal: la designación comercial utilizada para pedidos y para combinar accesorios.
- Diámetro exterior: útil para abrazaderas de soporte, espacio de recorrido y holgura externa.
- Diámetro interior: crítico para el llenado de cables y la capacidad de tendido.
- Espesor de pared: afecta la resistencia, la resistencia a la corrosión y el área interna utilizable.
Esto es especialmente importante al comparar conduit de acero, conduit de PVC, EMT, IMC o conduit metálico rígido.
Diferentes materiales pueden compartir un tamaño comercial, pero aun así proporcionar diámetros internos y capacidades de llenado diferentes.
Tamaño nominal frente a tamaño real
En la práctica, el tamaño nominal es para la coordinación. El tamaño real es para decisiones de ingeniería.
Esto significa que los instaladores no deben estimar la cantidad de conductores solo a partir del tamaño nominal.
Compruebe siempre la hoja de datos del fabricante, la tabla normativa o la tabla de llenado de conduit aprobada por el código.
Comprender la capacidad de llenado en el trabajo real
La capacidad de llenado significa el área total permitida de cables dentro de un tubo conduit eléctrico.
No se trata solo de que los cables quepan físicamente. Se trata de un tendido seguro y una temperatura de operación estable.
Las normas comunes suelen limitar el llenado del conduit por porcentaje, según la cantidad de conductores.
- Un conductor: hasta 53% de llenado.
- Dos conductores: hasta 31% de llenado.
- Tres o más conductores: hasta 40% de llenado.
Estos valores son ampliamente referenciados, pero siempre se deben verificar primero los códigos locales y las normas del proyecto.
En el trabajo real en obra, la capacidad de llenado también cambia según el tipo de aislamiento, la flexibilidad del cable y la complejidad de las curvas.
Un tramo recto puede aceptar un diseño más ajustado. Una ruta con varias curvas suele necesitar más espacio.
Un método práctico de dimensionamiento
- Enumere el tipo de conductor, el aislamiento y el diámetro exterior.
- Cuente el total de conductores en el mismo tramo de conduit.
- Calcule el área combinada de los cables.
- Compare el resultado con la tabla de llenado aprobada.
- Agregue margen para curvas, distancia de tendido y cambios futuros.
Este enfoque mantiene la selección del tubo conduit eléctrico práctica, en lugar de basarse en suposiciones.
Tipos comunes de tubos conduit eléctricos y su comportamiento de tamaño
No todos los tipos de conduit se comportan de la misma manera, incluso cuando su tamaño comercial coincide.
EMT es más ligero y a menudo más fácil de manejar. El conduit metálico rígido ofrece una protección más fuerte.
El conduit de PVC resiste bien la corrosión, pero el movimiento térmico y la planificación de soportes necesitan una atención más cuidadosa.
IMC se sitúa entre EMT y las opciones rígidas en peso y espesor de pared.
Al comparar cualquier tubo conduit eléctrico, confirme siempre el diámetro interior real y la compatibilidad de los accesorios.
Tabla de comparación rápida
Qué afecta la capacidad más allá del tamaño
La capacidad no se decide solo por el diámetro. Varios detalles de la obra pueden cambiar la selección correcta.
- Número de curvas en un tramo.
- Longitud del tendido.
- Fricción de la cubierta del cable.
- Temperatura ambiente.
- Adiciones futuras de cables.
- Requisitos del código del proyecto.
Desde una perspectiva de control del proyecto, estos factores a menudo importan más que el número nominal del conduit en sí.
Eso también significa que la coordinación temprana entre los equipos de ingeniería, compras e instalación ahorra retrabajos posteriormente.
En las cadenas de suministro de acero relacionadas, el mismo principio se aplica a la consistencia del material y la precisión dimensional.
Por ejemplo,Alambrón se utiliza ampliamente en la fabricación de automóviles, la construcción naval, plantas petroquímicas y aplicaciones de materiales de construcción.
Con opciones de cumplimiento ASTM, GB, EN, DIN y JIS, respalda proyectos que requieren un rendimiento confiable del acero al carbono.
Su excelente conformabilidad y soldabilidad reflejan la misma necesidad observada en el trabajo con conduit: la especificación correcta reduce riesgos y mejora la eficiencia de instalación.
Cómo evitar errores comunes de dimensionamiento
Muchos problemas de conduit comienzan con suposiciones realizadas demasiado pronto en el trabajo.
El error más común es elegir un tubo conduit eléctrico por costumbre previa en lugar de basarse en datos reales de los cables.
Otro problema es ignorar los accesorios. Acoplamientos, conectores y curvas pueden cambiar rápidamente la dificultad de tendido.
Un tercer error es diseñar sin capacidad de reserva. Entonces, pequeños cambios futuros requieren un redireccionamiento completo.
Lista de verificación en campo
- Verifique el tamaño comercial frente al diámetro interno real.
- Confirme el diámetro exterior del cable con los datos más recientes del proveedor.
- Revise el número de curvas antes de finalizar el tamaño del tubo conduit eléctrico.
- Compruebe la relación de llenado con la norma aplicable.
- Reserve espacio libre práctico para mantenimiento o expansión.
- Asegúrese de que los accesorios coincidan con el mismo sistema de conduit.
Normas, abastecimiento y selección final
La selección técnica siempre debe conectarse con la calidad del abastecimiento.
Los fabricantes confiables proporcionan tablas de dimensiones claras, detalles de recubrimiento, datos mecánicos y referencias normativas.
Para proyectos globales, la trazabilidad del material y el cumplimiento con ASTM, EN, JIS o GB pueden simplificar la aprobación.
Hongteng Fengda, como fabricante y exportador de acero estructural de China, apoya a compradores industriales con producción estable, control de calidad y suministro basado en especificaciones.
Esto importa porque las decisiones relacionadas con conduit a menudo forman parte de planes más amplios de compras de acero y construcción.
Al seleccionar un tubo conduit eléctrico, el mejor resultado suele provenir de combinar la revisión del código, los datos del fabricante y las condiciones reales de instalación.
En términos simples, lea el tamaño nominal, verifique la capacidad real y deje espacio para que el trabajo avance sin problemas.
Esa es la forma más práctica de elegir un tubo conduit eléctrico que proteja los cables, controle los costos y respalde el rendimiento a largo plazo.
