La correcta instalación de conductos de acero galvanizado es fundamental en instalaciones de gran envergadura, donde los bucles de puesta a tierra y las fallas por expansión térmica pueden comprometer la seguridad, el cumplimiento normativo y la vida útil del sistema. Como proveedor de confianza de tuberías de acero al carbono y chapas de acero galvanizado, Hongteng Fengda ofrece a ingenieros y gerentes de proyecto soluciones de tuberías galvanizadas por inmersión en caliente de alto rendimiento, chapas pregalvanizadas y conductos de acero galvanizado robustos, diseñados para soportar entornos exigentes. Ya sea especificando placas de acero inoxidable 316L para zonas críticas de corrosión o integrando materiales que cumplen con la norma ASTM, nuestra experiencia en acero estructural garantiza la fiabilidad desde el diseño hasta la puesta en marcha.

Por qué son importantes los bucles de puesta a tierra y la expansión térmica en las infraestructuras de acero a gran escala.

En parques industriales, subestaciones eléctricas y complejos de fabricación con varios edificios, los conductos de acero galvanizado cumplen una doble función: protección mecánica para el cableado y parte del sistema de puesta a tierra. Cuando se instalan incorrectamente, especialmente en tramos largos (>30 m) o en zonas con temperaturas variables (por ejemplo, transiciones de exterior a interior), los sistemas de conductos corren el riesgo de sufrir dos fallos interrelacionados: bucles de puesta a tierra que inducen corrientes parásitas y tensiones de dilatación térmica que agrietan los acoplamientos o aflojan los anclajes.

Estos problemas no son teóricos. Los datos de campo de proyectos de servicios públicos en Norteamérica muestran que el 23 % de los informes de no conformidad (NCR) relacionados con la puesta a tierra en 2023 se debieron a errores en el trazado de las tuberías, no a fallas en los conductores. De manera similar, las plantas petroquímicas de Oriente Medio reportan tasas de reemplazo de tuberías hasta un 17 % más altas en instalaciones donde se omitieron juntas de expansión en tramos que superan los 15 m.

¿La causa principal? La falta de coherencia entre las mejores prácticas eléctricas y el comportamiento del acero estructural. Los conductos galvanizados se expanden a una tasa de aproximadamente 12 µm/m·°C, idéntica a la de las vigas y columnas de acero al carbono. Si los conductos se anclan rígidamente a los marcos de vigas en I sin tener en cuenta el movimiento diferencial, se acumulan tensiones en los puntos de terminación, lo que conlleva el riesgo de pérdida de continuidad eléctrica y fatiga mecánica.

Buenas prácticas de instalación: desde el espaciado de los anclajes hasta la colocación de las juntas de dilatación.

La mitigación eficaz requiere coordinación entre diversas disciplinas, no solo electricistas, sino también ingenieros estructurales y equipos de adquisiciones. A continuación, se presentan prácticas validadas en campo utilizadas en proyectos que cumplen con las normas EN 61537 y NFPA 70:

• Distancia entre anclajes: Máximo 3 m para tramos horizontales de ≤ 50 mm de diámetro; reducir a 2,4 m para diámetros ≥ 63 mm o instalaciones verticales de más de 4 m de altura.

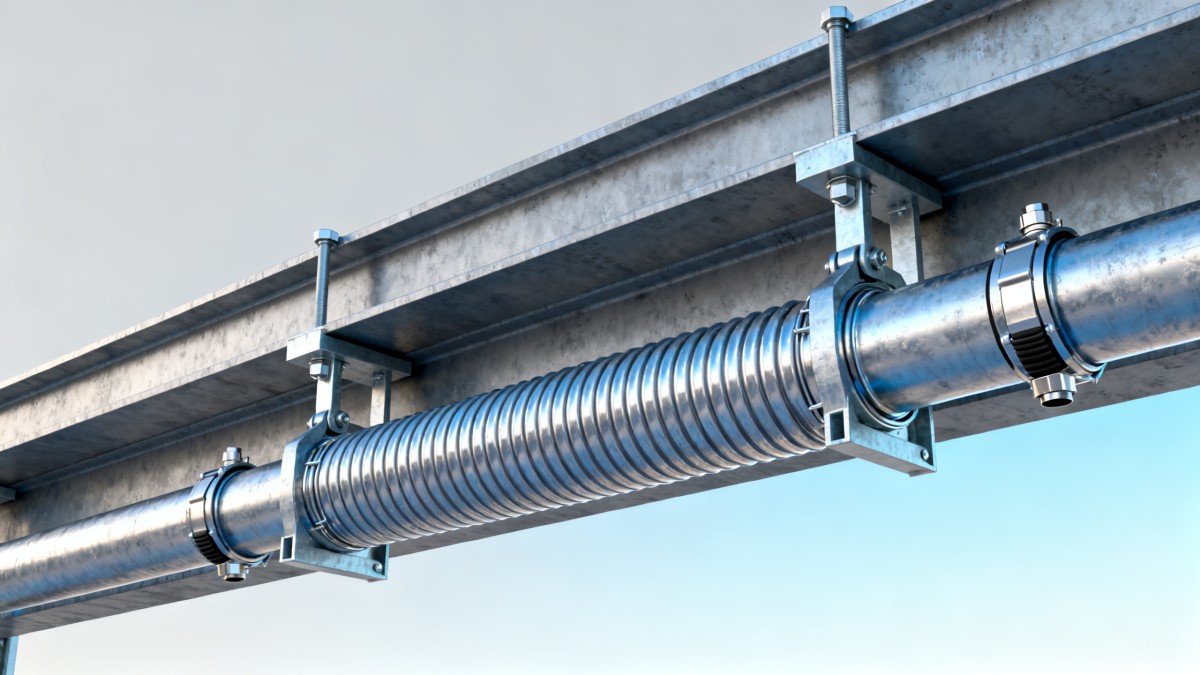

• Intervalos de las juntas de dilatación: Instalar cada 18–24 m en rangos de temperatura ambiente de −10°C a +50°C; reducir a 12–15 m en climas desérticos o árticos donde la ΔT diaria supere los 35°C.
• Continuidad de la conexión a tierra: Utilice soldadura exotérmica o conectores de compresión irreversibles homologados (no terminales de tornillo) para todos los puntos de conexión entre conductos y acero estructural.
• Aislamiento térmico: Cuando el conducto atraviese juntas estructurales o penetre en paredes resistentes al fuego, utilice pasamuros no conductores con una resistencia al fuego de al menos 2 horas y un espesor de pared de al menos 1,5 mm.

Estos parámetros reflejan una validación en el mundo real, no ideales teóricos. Por ejemplo, el equipo de soporte técnico de Hongteng Fengda ayudó a un proyecto de centro de datos en el sudeste asiático recalculando los puntos de anclaje después de que los registros meteorológicos locales revelaran picos de 42 °C en verano (frente a la suposición de diseño de 35 °C), evitando así 11 posibles fallos de expansión a lo largo de 2,3 km de enrutamiento de conductos.

Consideraciones clave sobre la compatibilidad de los materiales

Los conductos galvanizados deben coexistir con los elementos estructurales circundantes. Los coeficientes de dilatación térmica o el acoplamiento galvánico incompatibles pueden acelerar la degradación. Las comprobaciones de compatibilidad críticas incluyen:

Esta tabla subraya por qué la fijación directa a soportes de acero inoxidable —común en plantas costeras— requiere separación dieléctrica. Sin ella, el recubrimiento de zinc se desgasta de 3 a 5 veces más rápido debido a la corrosión galvánica acelerada.

Cómo la selección del acero estructural afecta la integridad del sistema de conductos

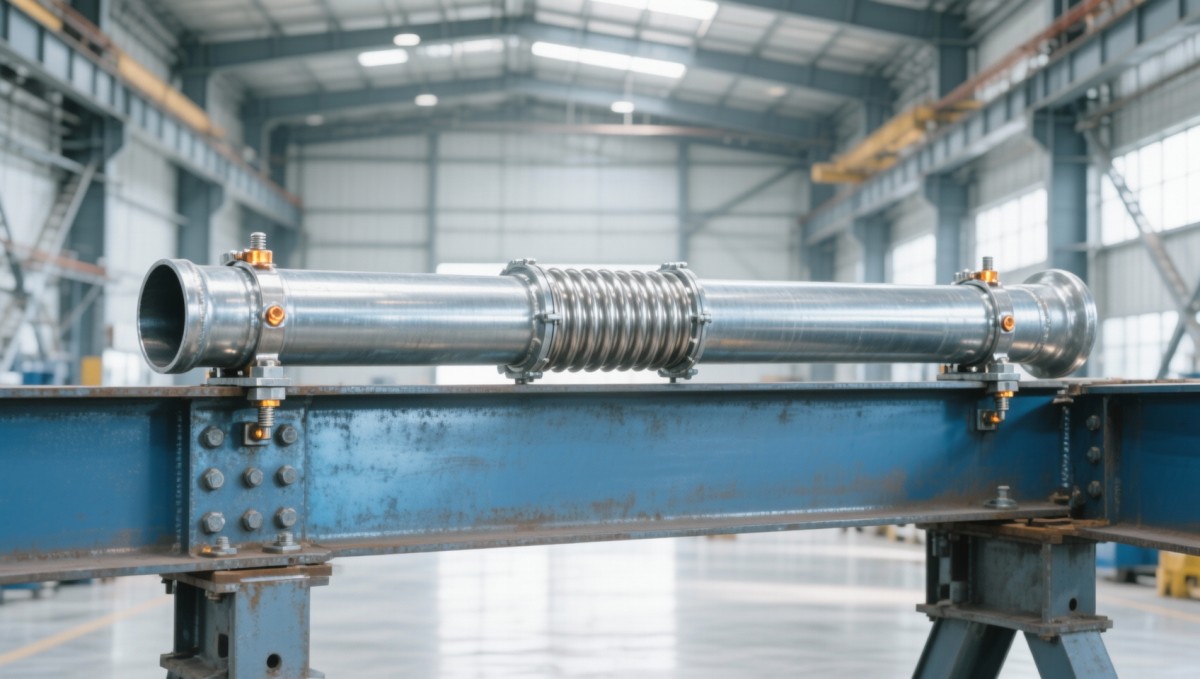

Los conductos no flotan de forma aislada, sino que están anclados a elementos estructurales. La elección del acero de soporte influye directamente en su rendimiento a largo plazo. Por ejemplo, los perfiles en I laminados en caliente, como los de las series Q235 o A36, proporcionan estabilidad dimensional bajo carga, pero requieren una preparación precisa de la soldadura al conectar los conductores de puesta a tierra.

Nuestras vigas en I, certificadas por el fabricante, cumplen con las normas ASTM A6/A6M y GB/T 706, con tolerancias en el alma y las alas de ±1%, lo cual es fundamental para una alineación uniforme de los pernos de anclaje en tramos de más de 100 metros. Esta precisión reduce las correcciones en obra hasta en un 40% en comparación con las secciones que no cumplen con las especificaciones, según las auditorías posteriores a la instalación realizadas en proyectos de parques eólicos europeos.

Además, los perfiles conformados en frío pueden presentar mayores tensiones residuales, lo que afecta la transmisión de las fuerzas de expansión a las abrazaderas de los conductos. Por ello, recomendamos componentes estructurales laminados en caliente —incluidas vigas en I de 10 cm a 60 cm de altura— para el soporte principal de conductos en infraestructuras de alta fiabilidad.

Lista de verificación de compras: qué deben comprobar los compradores antes de realizar un pedido.

Al adquirir conductos galvanizados y acero estructural de soporte, los equipos de compras y evaluación técnica deben verificar conjuntamente estos seis elementos antes de la emisión de la orden de compra:

1. Masa de recubrimiento de zinc: Mínimo 610 g/m² para galvanizado por inmersión en caliente (ASTM A123), verificado mediante ensayos destructivos en 3 muestras aleatorias por lote.
2. Trazabilidad del acero estructural: Informes de pruebas de fábrica (MTR, por sus siglas en inglés) que muestran la composición química, la resistencia a la tracción y los resultados de las pruebas de flexión, alineados con el grado especificado (por ejemplo, Q345, SS400 o A36).
3. Cumplimiento de las tolerancias dimensionales: El espesor del alma, el ancho del ala y la rectitud se miden según la norma EN 10034 o ASTM A6.
4. Documentación de soldabilidad: Paquetes WPS/PQR precalificados para la fijación de terminales de puesta a tierra, especialmente para grados de alta resistencia como Q345 o St52.
5. Transparencia en los plazos de entrega: Calendario de producción confirmado con margen para inspecciones de terceros (por ejemplo, SGS o Bureau Veritas) si fuera necesario.
6. Capacidad de personalización: Suministro de componentes estructurales pretaladrados, precortados o pregalvanizados, lo que reduce la mano de obra en obra entre un 25 % y un 35 %.

Hongteng Fengda proporciona documentación completa para cada envío, incluyendo informes de materiales bilingües, tablas de referencias cruzadas EN/ASTM e informes de inspección dimensional. Nuestro plazo de entrega estándar para pedidos de acero estructural es de 2 a 4 semanas para tamaños estándar, con opciones de entrega urgente disponibles para proyectos críticos.

¿Por qué asociarse con Hongteng Fengda para obtener soluciones integrales de acero?

A diferencia de los proveedores de materias primas, Hongteng Fengda conecta las necesidades de infraestructura eléctrica e ingeniería estructural. No solo suministramos acero, sino que también diseñamos soluciones integrales. Nuestro equipo técnico revisa los detalles de anclaje de los conductos comparándolos con sus planos estructurales, detecta los riesgos de incompatibilidad térmica con antelación y valida la continuidad de las conexiones a tierra antes de que comience la fabricación.

Ya sea que necesite conductos galvanizados ASTM A53 combinados con vigas en I Q235 para una planta solar en Texas, o perfiles conformados en frío EN 10219 con soportes SS355JR para una planta automotriz en Polonia, le entregamos paquetes de materiales certificados, trazables y logísticamente optimizados, respaldados por la gestión de calidad ISO 9001 y laboratorios de control de calidad 100% propios.

Contáctenos hoy para: • Diseño personalizado de soportes para conductos según las especificaciones de su viga en I • Informes de verificación del recubrimiento de zinc para aplicaciones críticas de puesta a tierra • Confirmación del plazo de entrega con flexibilidad en el puerto de descarga (Shanghái, Qingdao, Ningbo) • Embalaje y etiquetado OEM según los requisitos de su planta
