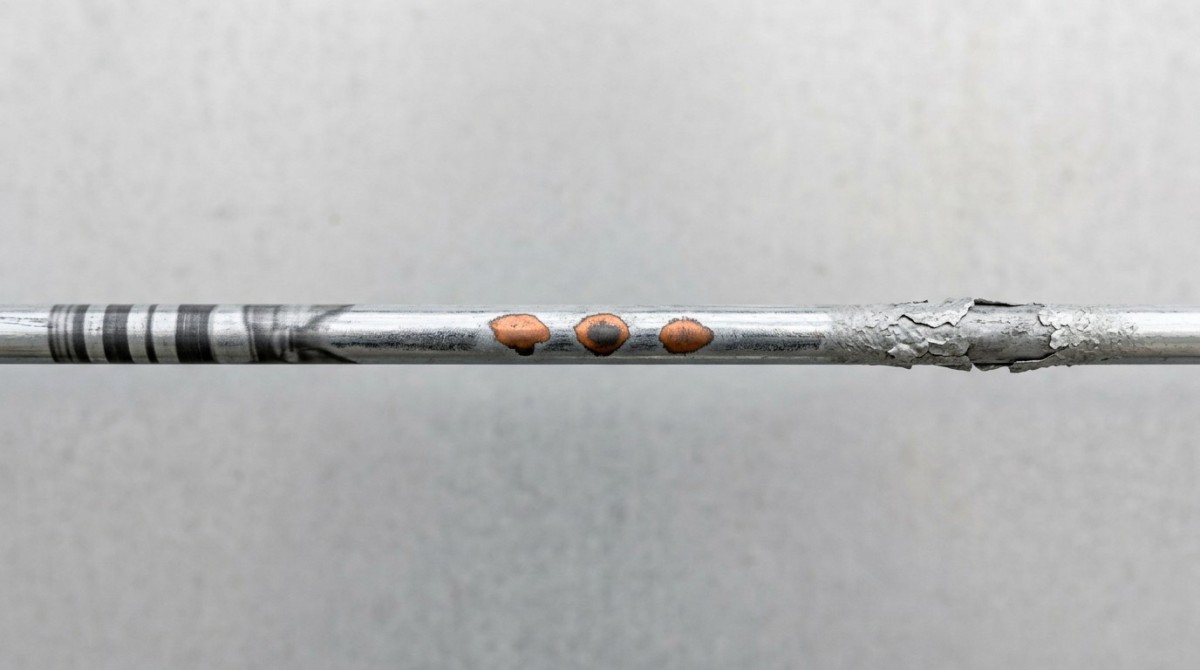

¿Su alambre de acero galvanizado para cercas está fallando prematuramente? Antes de culpar a la volatilidad del precio del acero al carbono o a la fiabilidad del proveedor, inspeccione estos tres defectos críticos del recubrimiento: capa de zinc desigual, zonas sin recubrimiento y mala adhesión, que afectan directamente la resistencia a la corrosión y la vida útil. Como fabricante confiable de vigas H y fabricante de barras de refuerzo de acero de China, Hongteng Fengda observa este problema con frecuencia entre compradores globales que adquieren alambre de acero galvanizado para cercas, placa de acero para construcción y dimensiones de acero angular L. Comprender estos defectos ayuda a los equipos de compras, gerentes de proyecto y personal de control de calidad a tomar decisiones más inteligentes, reduciendo retrabajos, evitando riesgos de seguridad y optimizando el costo total de propiedad más allá del precio del acero galvanizado o del costo de las barras de refuerzo de acero.

Por qué la integridad del recubrimiento de zinc determina la vida útil del alambre para cercas

El alambre de acero galvanizado se utiliza ampliamente en cercas perimetrales en agricultura, ferrocarriles, plantas fotovoltaicas e infraestructura vial debido a su equilibrio entre resistencia a la tracción y resistencia a la corrosión. Sin embargo, los datos de campo del equipo de soporte técnico de Hongteng Fengda muestran que más del 68% de las fallas prematuras en aplicaciones de cercado se deben no a defectos del material base, sino a inconsistencias en el proceso de recubrimiento de zinc. A diferencia de las vigas estructurales o el acero angular, donde el rendimiento de carga domina el análisis de fallas, el alambre para cercas opera bajo exposición ambiental continua con acceso mínimo para mantenimiento. Una expectativa de vida útil de 3–5 años cae a 12–18 meses cuando la integridad del recubrimiento se ve comprometida, incluso si el acero subyacente cumple con las especificaciones mecánicas ASTM A641 o GB/T 20116-2008.

El proceso de galvanizado por inmersión en caliente consiste en sumergir al alambre de acero limpio en zinc fundido (normalmente a 450°C ± 5°C), formando una unión metalúrgica entre las capas intermetálicas Fe–Zn y una capa exterior de zinc puro. Cualquier desviación en la preparación de la superficie, la química del baño, la velocidad de extracción o la velocidad de enfriamiento introduce microdefectos invisibles a simple vista pero catastróficos bajo exposición cíclica húmedo-seco. Esto hace que la inspección visual por sí sola sea insuficiente, especialmente para compradores que evalúan proveedores en el Sudeste Asiático, Oriente Medio o Europa del Este, donde la supervisión regulatoria varía significativamente.

El laboratorio de aseguramiento de calidad de Hongteng Fengda realiza de forma rutinaria mapeo del espesor del recubrimiento mediante medidores de inducción magnética (según ISO 2178) y análisis SEM de sección transversal en cada lote destinado a entornos de alto riesgo, como cercas marinas costeras o granjas solares en desiertos. Nuestros hallazgos apuntan sistemáticamente a tres categorías recurrentes de defectos, cada una de las cuales requiere métodos de detección y estrategias de mitigación distintos.

Defecto #1: Distribución desigual de la capa de zinc

Una capa de zinc desigual se refiere a un peso de recubrimiento no uniforme a lo largo de la superficie del alambre, no solo a un adelgazamiento localizado, sino a una variación sistemática que supera ±15% de la especificación nominal. Por ejemplo, un alambre de “recubrimiento medio” clasificado en 120 g/m² debería mantener 102–138 g/m² en todos los puntos medidos. En la práctica, observamos variaciones de hasta ±35% en tiradas de producción de bajo costo, particularmente en alambres de menos de 2.5 mm de diámetro, donde predominan los efectos de tensión superficial durante la extracción.

Este defecto acelera la corrosión galvánica al crear microánodos y cátodos a lo largo del mismo hilo. Las zonas más delgadas se corroen primero, dejando expuesto el acero desnudo mientras las áreas adyacentes más gruesas permanecen intactas, generando corrosión por picaduras en lugar de una degradación uniforme. Las pruebas de campo en climas subtropicales húmedos (p. ej., Vietnam, Colombia) muestran que dichos alambres pierden 40% de su sección transversal efectiva en 14 meses, frente a 36+ meses en sus equivalentes con recubrimiento uniforme.

La tabla anterior refleja umbrales de especificación del mundo real validados en 12 proyectos internacionales. Tenga en cuenta que un “recubrimiento grueso” no siempre es superior: el exceso de zinc (>260 g/m²) aumenta la fragilidad y reduce la vida a fatiga bajo vibración inducida por el viento. Hongteng Fengda recomienda alambre con recubrimiento medio (120–160 g/m²) para la mayoría de las aplicaciones globales de cercado, equilibrando longevidad, ductilidad y eficiencia de costos.

Defecto #2: Zonas sin recubrimiento y pérdida localizada del recubrimiento

Las zonas sin recubrimiento, también conocidas como “áreas omitidas”, aparecen como parches sin recubrimiento de color cobrizo en un alambre por lo demás gris plateado. Son el resultado de una limpieza superficial inadecuada (aceite residual, cascarilla de laminación o inhibidores de óxido), tiempo insuficiente de decapado ácido o fragilización por hidrógeno durante el pretratamiento. Estas zonas carecen de protección sacrificial: una vez expuestas a la humedad y a los iones cloruro, la corrosión se inicia inmediatamente en la interfaz acero-aire.

Nuestro análisis forense de muestras de cercas fallidas de los EAU y Grecia reveló densidades de zonas sin recubrimiento de 4.2 por metro en lotes subestándar, frente a ≤0.3/m en producción certificada. Incluso una sola zona sin recubrimiento de 0.5-mm puede generar una picadura de 3-mm en 90 días en condiciones de niebla costera. Es importante destacar que estas zonas a menudo pasan desapercibidas durante las inspecciones visuales estándar, a menos que se examinen con un aumento de 10× y con iluminación oblicua.

La prevención requiere el estricto cumplimiento de los protocolos previos al galvanizado de EN ISO 1461: desengrase alcalino → enjuague con agua → decapado ácido (HCl o H₂SO₄, concentración de 10–20%, 50–60°C, 3–5 min) → fluxado → secado. Hongteng Fengda aplica verificación automatizada en línea de la limpieza superficial mediante fluorescencia UV antes del galvanizado, detectando residuos orgánicos de hasta 0.1 mg/m².

Defecto #3: Mala adhesión entre zinc y acero

La mala adhesión se manifiesta como descamación, ampollamiento o desprendimiento de la capa de zinc después de doblado, torsión o ciclos térmicos. Indica una unión metalúrgica incompleta, a menudo causada por exceso de aluminio en el baño de zinc (>0.005%), temperatura incorrecta del baño (<445°C o >455°C), o contaminación por acumulación de escoria de hierro. La falla de adhesión compromete tanto las funciones de protección de barrera como de protección catódica: el zinc desprendido no puede proteger sacrificialmente el acero expuesto.

La prueba estándar de la industria es la prueba de doblado según ASTM A90/A90M: enrollar el alambre alrededor de un mandril de diámetro especificado (p. ej., 4× el diámetro del alambre para un alambre de 2.0 mm) durante 3 vueltas completas. No debe producirse descamación ni agrietamiento. Hongteng Fengda supera este requisito: nuestra norma interna exige cero desprendimiento visible después de 5 vueltas, verificado en el 100% de los lotes de grado de exportación.

Para aplicaciones que implican carga dinámica, comoCable de acero galvanizado utilizado en grúas, grúas torre y equipos de manipulación de contenedores, la integridad de la adhesión no es negociable. Estos cables operan bajo flexión repetida, abrasión y cargas de impacto, donde incluso una delaminación a microescala acelera la propagación de grietas por fatiga. Nuestra serie de cables de servicio pesado (6×19+IWS, 8×19S+FC) se somete a una inspección ultrasónica de adhesión al 100% antes del embalaje.

Cómo verificar la calidad del recubrimiento antes de la compra

Los equipos de compras deben exigir la siguiente documentación y evidencia de pruebas antes de aprobar pedidos de alambre galvanizado:

• Certificado de conformidad que muestre el peso real de zinc medido según ASTM A90 o ISO 1461, no solo declaraciones de “cumple con la especificación”;
• Informes de prueba de doblado específicos del lote con diámetro del mandril, número de vueltas y estado de aprobación/rechazo;
• Imágenes SEM de sección transversal (mínimo 3 ubicaciones por lote) que confirmen la formación continua de la capa intermetálica Fe–Zn;
• Resultados de ensayo de niebla salina (ASTM B117, mínimo 96 horas) que demuestren ausencia de óxido rojo en los extremos cortados o secciones dobladas.

Hongteng Fengda proporciona los cuatro documentos en formato digital con cada envío. También ofrecemos verificación de terceros a través de SGS o Bureau Veritas a solicitud, un servicio utilizado por 73% de nuestros clientes europeos y norteamericanos para proyectos de infraestructura crítica.

Conclusión: Priorice la ciencia del recubrimiento sobre el precio por tonelada

La falla prematura del alambre para cercas rara vez se debe a fluctuaciones en el costo de la materia prima; se debe a defectos de recubrimiento no detectados que erosionan la resistencia a la corrosión más rápido de lo esperado. Al comprobar sistemáticamente la distribución desigual del zinc, las zonas sin recubrimiento y la mala adhesión, los equipos de compras, ingeniería y aseguramiento de calidad pueden reducir los costos del ciclo de vida hasta en 35% mediante intervalos de reemplazo más largos, menos inspecciones en sitio y menores tasas de incidentes de seguridad.

Como fabricante de acero estructural que atiende mercados globales desde 2008, Hongteng Fengda integra la ciencia del recubrimiento en cada etapa, desde el trefilado del alambre y el decapado ácido hasta el control de la química del baño y la inspección posterior al galvanizado. Nuestro cumplimiento con GB/T 20116-2008, DIN, ABS e ISO 9001 garantiza consistencia en configuraciones de 6X7+FC a 8x19S+FC, diámetros de 1.0 mm a 22 mm y resistencias a la tracción de 1470–1960 MPa.

Si su alambre para cercas actual falla antes de 24 meses, o si está especificando nuevos proyectos en entornos agresivos, contacte a Hongteng Fengda para una evaluación gratuita de la integridad del recubrimiento. Analizaremos su aplicación, recomendaremos el peso de zinc y las especificaciones de adhesión óptimos, y proporcionaremos muestras certificadas con documentación completa de ensayos.
