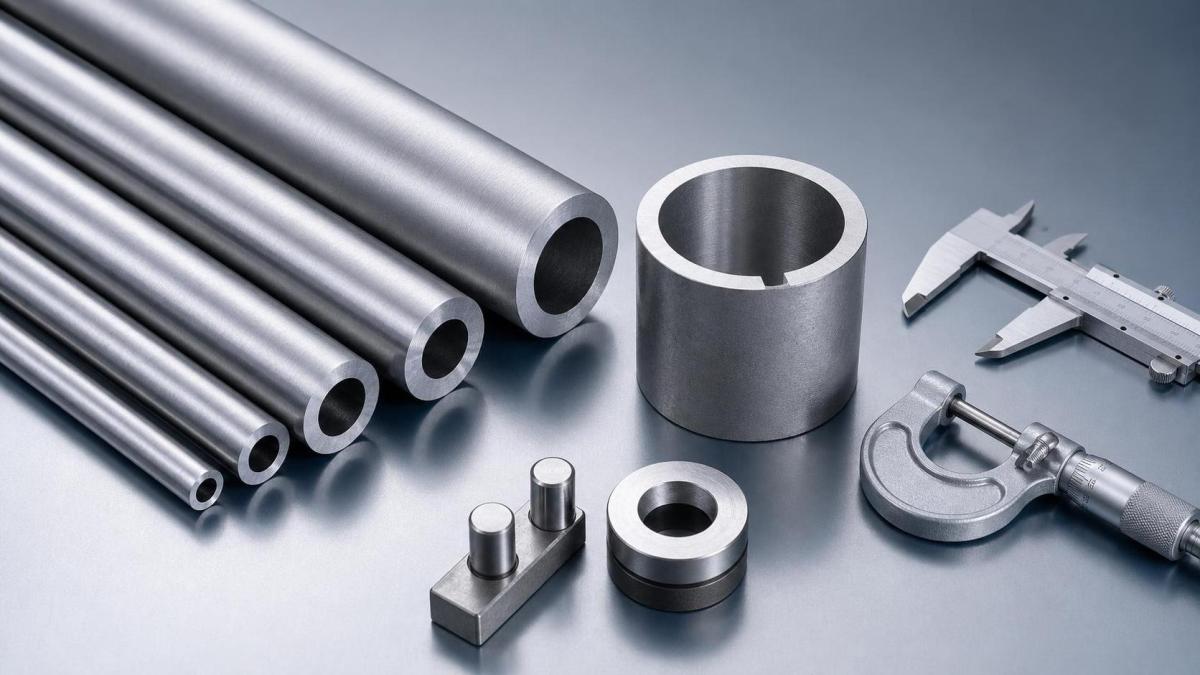

Guía de dimensiones de tubos de acero: conceptos básicos sobre DE, DI, espesor de pared y tolerancia

El error más fácil de cometer al evaluar tubos de acero es asumir que una sola medida cuenta toda la historia. No es así. Un tubo descrito como “50 mm” o “2 in” puede parecer sencillo, pero en la práctica la cuestión clave es qué dimensión se está indicando: diámetro exterior, diámetro interior, tamaño nominal o espesor de pared. En una revisión técnica, esta distinción afecta la capacidad estructural, el método de unión, el área de paso, el ajuste durante la fabricación y el cumplimiento real del producto con la norma aplicable.

Cuando los compradores comparan las dimensiones de los tubos de acero, normalmente intentan responder a tres preguntas diferentes al mismo tiempo. ¿Encajará el tubo con las piezas adyacentes? ¿Funcionará según lo previsto bajo carga o presión? ¿Y el material entregado se mantendrá dentro de la tolerancia dimensional exigida por la especificación del proyecto? Son preguntas relacionadas, pero no se resuelven con el mismo número indicado en un plano.

En la mayoría de los contextos industriales y de construcción, cuatro términos dimensionales son más importantes que cualquier otro: DE, DI, espesor de pared y tolerancia. Parecen conceptos básicos, pero la confusión entre ellos es común porque distintas normas y aplicaciones priorizan diferentes dimensiones. Los tubos estructurales suelen seleccionarse desde el exterior hacia el interior. Las aplicaciones mecánicas o de conducción de fluidos pueden comenzar por el diámetro interior o por el área de paso requerida. Los equipos de compras a veces se centran en el tamaño nominal, que resulta útil comercialmente, pero no es suficiente para la aprobación técnica.

Por qué normalmente se empieza por el DE

El diámetro exterior, o DE, es la dimensión externa total del tubo. En la fabricación, suele ser la primera dimensión que se comprueba porque determina si el elemento encaja en abrazaderas, manguitos, acoplamientos, equipos de laminado y conjuntos de unión. En el caso del acero estructural, el DE también afecta la rigidez y las propiedades de la sección, especialmente cuando los ingenieros comparan secciones huecas circulares con pesos similares pero distintos espesores de pared.

Por eso, muchas normas para tubos identifican principalmente los productos por sus dimensiones exteriores y el espesor de pared. Esto refleja cómo se fabrica el material y cómo se inspecciona. Un laminador puede medir directamente el DE de forma repetida durante la producción. Esta misma dimensión también es importante en las líneas de recubrimiento, el corte automatizado y la preparación de los extremos. Si un comprador solo solicita un “tubo de 50 mm” sin especificar la norma y el espesor de pared, la cotización puede seguir estando técnicamente incompleta.

También existe una razón práctica por la que los evaluadores prefieren el DE como punto de referencia: se mantiene estable incluso cuando varían los requisitos internos. Dos tubos con el mismo DE pueden tener distintos DI debido a las diferencias en el espesor de pared. Esta diferencia puede ser aceptable en un proyecto e inaceptable en otro. Sin embargo, el propio DE suele determinar la compatibilidad externa.

El DI no es simplemente “lo que queda dentro”

El diámetro interior, o DI, normalmente se calcula restando dos veces el espesor de pared al diámetro exterior. El concepto es sencillo, pero no debe tratarse como una dimensión residual sin importancia. En aplicaciones que implican circulación de fluidos, conducción de cables, piezas telescópicas, revestimientos o componentes insertados, el DI puede ser la dimensión funcional. Incluso en usos sin presión, el espacio libre interior del tubo puede determinar si el diseño funciona sin modificaciones en obra.

Un malentendido común es que especificar el DE y un espesor de pared nominal garantiza automáticamente un DI preciso. En realidad, cualquier variación permitida en el DE y en el espesor de pared influye en la abertura interior final. Por eso es importante revisar la tolerancia. Si el proyecto requiere un paso interior libre mínimo, no basta con comprobar las dimensiones del catálogo; también debe considerarse el rango de tolerancia establecido por la norma.

Este aspecto adquiere especial importancia cuando se evalúa material importado dentro de cadenas de suministro basadas en ASTM, EN, JIS o GB. El tamaño nominal puede parecer equivalente sobre el papel, pero la aceptación sigue dependiendo de las tolerancias definidas por la norma concreta mencionada en la orden de compra. Para los evaluadores técnicos, la pregunta correcta no es “¿Cuál es el DI teórico?”, sino “¿Qué rango de DI es realmente aceptable según la norma especificada y el método de fabricación?”.

El espesor de pared influye en mucho más que la resistencia

El espesor de pared es el punto en el que la revisión dimensional empieza a convertirse en una revisión del rendimiento. Un espesor mayor generalmente significa más masa, mayor resistencia a la deformación local y una mayor capacidad potencial de carga, aunque el efecto estructural exacto depende de la geometría de la sección y del método de diseño. También afecta la preparación para soldadura, la velocidad de corte, el comportamiento durante el curvado, la compensación por corrosión y, en algunos casos, la vida útil.

En los tubos estructurales, el espesor de pared suele actuar como vínculo entre el cumplimiento dimensional y las expectativas mecánicas. Un tubo puede tener el DE correcto y aun así no ser adecuado para el uso previsto si el espesor de pared se encuentra cerca del límite inferior de tolerancia y el diseño dispone de poca reserva. Esto no significa automáticamente que el producto no cumpla la norma. Significa que el evaluador debe distinguir entre “aceptable según la norma” y “adecuado para la aplicación”. No siempre son exactamente lo mismo.

El proceso de fabricación también es importante. Los tubos soldados y los tubos sin soldadura pueden evaluarse de forma diferente según el uso final, pero en ambos casos la uniformidad del espesor influye en la fabricación posterior. Un espesor irregular puede complicar el roscado, el mecanizado, el abocardado y el ajuste de las uniones. En aplicaciones de pared delgada, pequeñas desviaciones que parecen insignificantes sobre el papel pueden resultar perceptibles durante el conformado o el montaje.

Otro aspecto que a menudo se pasa por alto en las conversaciones sobre abastecimiento es que el control dimensional no se limita a los tubos. La misma lógica se aplica a los productos de chapa y perfiles, en los que la uniformidad del espesor afecta la instalación, la durabilidad y el aspecto. En sistemas de cubierta y cerramiento, por ejemplo, productos como chapa de cubierta galvanizada prepintada PPGI se evalúan no solo por dimensiones nominales como un espesor de 0,2 mm a 1,2 mm y un ancho de 600 mm a 1250 mm, sino también por el espesor del recubrimiento, el perfil de conformado y su adecuación al entorno previsto. Esto sirve como recordatorio: las dimensiones rara vez son cifras aisladas; forman parte de un contexto de rendimiento más amplio.

La tolerancia es donde las especificaciones sobre el papel se encuentran con la realidad

La tolerancia no es un defecto de fabricación. Es la variación permisible definida respecto a la dimensión nominal. Los evaluadores técnicos deben considerar la tolerancia como parte de la propia especificación, no como un aspecto secundario. Si la orden indica que un tubo debe cumplir un determinado DE, espesor de pared y norma, la variación aceptable será la permitida por dicha norma, salvo que se hayan establecido límites más estrictos específicos para el proyecto.

Aquí es donde comienzan muchos problemas de abastecimiento transfronterizo. Una parte revisa la dimensión nominal, otra supone un requisito de ajuste más estricto en taller y el resultado de la inspección se convierte en una disputa, aunque el material pueda cumplir la norma. La solución no consiste en rechazar la tolerancia, sino en definir con antelación el requisito funcional. Si se necesita un ajuste telescópico estrecho, un acoplamiento automatizado o el montaje en una plantilla de precisión, la especificación de compra debe indicarlo explícitamente.

La revisión de la tolerancia también debe incluir, cuando corresponda, aspectos relacionados con la forma. La rectitud, la ovalidad, la escuadría de los extremos cortados y la variación de longitud pueden ser tan importantes como las dimensiones de la sección en proyectos con mucha fabricación. No siempre se tratan en las conversaciones generales sobre las dimensiones de los tubos de acero, pero a menudo determinan si el material puede pasar sin problemas desde la inspección de recepción hasta la producción.

Tamaño nominal, tamaño real y contexto de la norma

Otra fuente de confusión es la diferencia entre el tamaño nominal y el tamaño real medido. En algunos sistemas de tubos, especialmente cuando la práctica del mercado está consolidada y estandarizada, la terminología nominal se mantiene porque simplifica la comunicación. Sin embargo, la aprobación técnica no puede detenerse ahí. Los evaluadores necesitan conocer la base dimensional real utilizada por la norma: series de DE basadas en pulgadas, series de DE métricas, espesor según Schedule, referencia de calibre o espesor explícito en milímetros.

Esto es importante al sustituir productos entre distintas regiones. Un tubo ofrecido como “equivalente” puede ser similar en la descripción comercial, pero aun así diferir en las propiedades de la sección, la compatibilidad de unión o la clase de tolerancia. Por tanto, una revisión fiable de las especificaciones implica comprobar la expresión dimensional completa, no solo el nombre comercial. El trabajo de exportación de Hongteng Fengda en entornos ASTM, EN, JIS y GB refleja este problema habitual: el lenguaje dimensional debe traducirse en criterios de aceptación basados en normas antes de que las decisiones de abastecimiento sean realmente comparables.

Qué deben comprobar realmente los evaluadores técnicos

Para una revisión orientada a normas o certificaciones, una lista breve suele ser más útil que una extensa explicación teórica. La clave es verificar las dimensiones en relación con la función:

• Confirme si la dimensión determinante para la aplicación es el DE, el DI o el espesor de pared.
• Compruebe la norma de referencia en lugar de asumir que todas las series de tubos utilizan la misma lógica dimensional.
• Revise los límites de tolerancia antes de aprobar un sustituto o una fuente alternativa.
• Considere la fabricación y los procesos posteriores, como soldadura, curvado, roscado, recubrimiento o ajuste telescópico.
• Cuando el espacio libre interior sea crítico, calcule el DI práctico mínimo considerando la tolerancia, no solo el DI nominal.
• Cuando la capacidad estructural sea limitada, no separe el cumplimiento dimensional de sus implicaciones sobre las propiedades de la sección.

Nada de esto resulta complicado una vez que la terminología se mantiene en el lugar que le corresponde. El DE indica cómo se presenta el tubo al mundo exterior. El DI indica qué espacio utilizable existe en el interior. El espesor de pared conecta la geometría con el rendimiento. La tolerancia indica si el producto real puede variar y seguir siendo aceptable. El error consiste en tratar cualquiera de estos elementos como si constituyera toda la especificación.

Una revisión adecuada de las dimensiones de los tubos de acero tiene menos que ver con memorizar definiciones y más con relacionar el lenguaje dimensional con la decisión real que se debe tomar. Si la cuestión es el ajuste, empiece por el DE. Si se trata del paso o del espacio libre, céntrese en el DI considerando la tolerancia. Si la cuestión es la carga, la fabricación o las condiciones de servicio, el espesor de pared merece un análisis más detallado. Y si el material se adquiere internacionalmente, la norma indicada en el documento es la que convierte esas cifras en un requisito exigible.
