Elegir el tamaño correcto de viga H es uno de los pasos más importantes en la coordinación del acero estructural. Una viga que parece aceptable sobre el papel todavía puede generar problemas de ajuste en obra si el ancho del ala, el espesor del alma, la altura de la sección, la tolerancia de longitud o los detalles de conexión no están alineados con las condiciones reales de instalación. Estos errores a menudo provocan retrasos en el montaje, cortes en obra, correcciones de soldadura, desalineación de pernos o sustituciones costosas. En la construcción en acero, donde los cronogramas dependen de la secuencia y la precisión, comprender los errores comunes de tamaño de viga H ayuda a reducir retrabajos, mejorar la precisión de fabricación y mantener una ejecución del proyecto más segura y predecible.

Conceptos básicos del dimensionamiento de vigas H y por qué ocurren los problemas de ajuste

Una viga H se define por varias dimensiones, no solo por la altura total. En la práctica, la altura de la sección, el ancho del ala, el espesor del ala, el espesor del alma, el radio de raíz, la rectitud, la contraflecha, la longitud y la disposición de los orificios influyen en si el elemento encaja correctamente durante el montaje. Los problemas de ajuste en obra suelen ocurrir cuando una de estas variables se da por supuesta en lugar de verificarse con los planos estructurales aprobados, los planos de fabricación y el diseño de conexión.

El malentendido más común es tratar una designación de viga como si fuera universalmente intercambiable entre normas. Los sistemas ASTM, EN, JIS y GB pueden contener secciones que parecen similares en tamaño nominal pero difieren en la geometría real y la masa. Incluso una pequeña diferencia en el ancho del ala o el espesor del alma puede afectar la alineación de la placa de extremo, la distancia al borde de los pernos, los detalles de recorte o el apoyo en los soportes. Para proyectos de acero estructural con múltiples proveedores o abastecimiento internacional, esta es una fuente importante de desajuste.

El ajuste también se ve afectado por las realidades prácticas de la obra. Las columnas pueden estar ligeramente fuera de plomada dentro de la tolerancia, los embebidos de concreto pueden desplazarse y los elementos conectados pueden acumular variaciones dimensionales. Cuando el tamaño de viga H seleccionado no deja margen de instalación, el resultado es un conflicto en campo. Por eso la selección de la viga nunca debe separarse de la planificación de tolerancias y la revisión de conexiones.

Preocupaciones actuales de la industria sobre el control de especificaciones de vigas H

En la cadena de suministro de acero actual, el control de especificaciones de viga H se ha vuelto más sensible porque los proyectos combinan cada vez más la adquisición global, la coordinación BIM, la prefabricación y los cronogramas de instalación comprimidos. Un pequeño error en la selección de la sección puede afectar varias actividades posteriores al mismo tiempo.

Los fabricantes de acero confiables abordan estos riesgos mediante una inspección dimensional más estricta, datos de sección más claros y una coordinación temprana de planos. Para el suministro global de acero estructural, la consistencia en el grado del material, la tolerancia de fabricación y la documentación es tan importante como el propio diseño de resistencia.

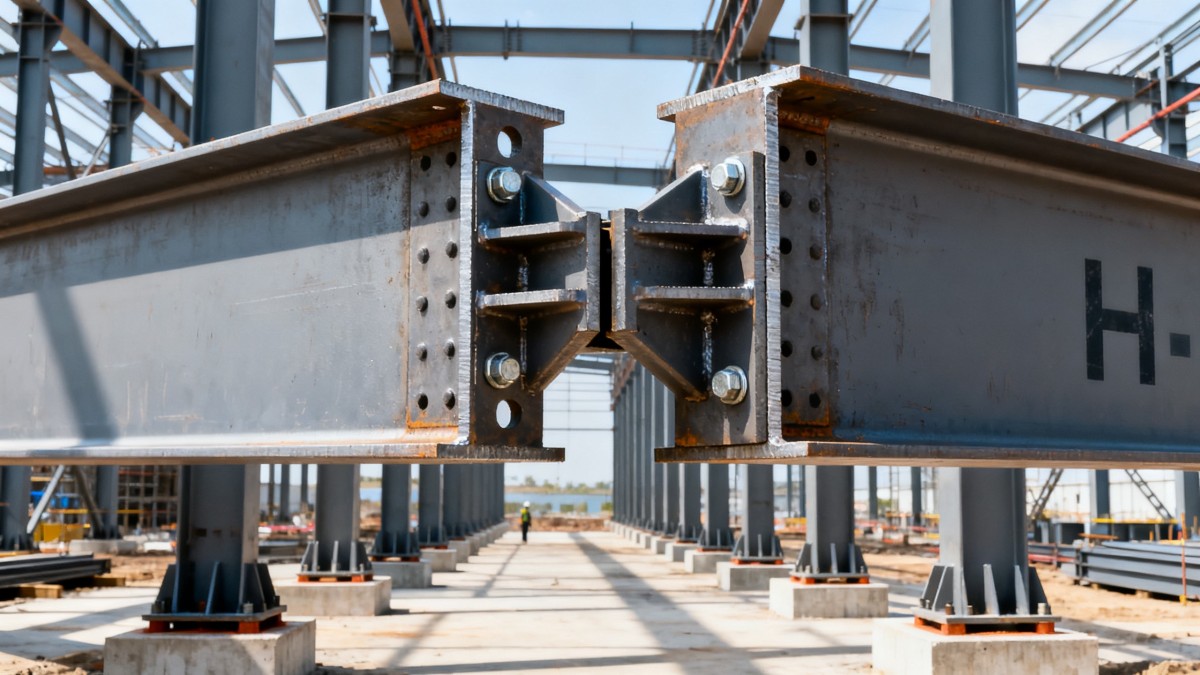

Errores comunes en el tamaño de vigas H que afectan la instalación en obra

Varios errores recurrentes explican la mayoría de los problemas de ajuste en obra relacionados con una viga H. Cada uno parece menor en la etapa de adquisición, pero se vuelve costoso durante el montaje.

1. Confundir la designación nominal con las dimensiones reales

Se puede pedir una viga basándose en un nombre de sección conocido sin verificar todos los datos dimensionales. Si el ancho del ala o el espesor del alma difieren del diseño de conexión, los orificios para pernos, los rigidizadores, los ángulos clip y las placas de extremo pueden dejar de alinearse. Esto es especialmente común al convertir entre normas regionales.

2. Ignorar la acumulación de tolerancias

La propia viga puede estar dentro de la tolerancia y aun así no encajar porque las piezas conectadas también tienen desviaciones permitidas. La longitud, la rectitud, la posición de los orificios, el espesor de la placa y la condición de la base pueden acumularse. Un nudo ajustado sin margen de montaje es vulnerable incluso cuando cada elemento individual supera la inspección.

3. Pasar por alto el espesor del ala en conexiones atornilladas

El espesor del ala afecta la longitud de agarre del perno, el apoyo de la arandela, el diseño de la placa de extremo y la preparación de la soldadura. Si una viga H alternativa tiene un ala más gruesa o más delgada que la especificada, la conexión puede requerir diferentes longitudes de perno o un detallado revisado.

4. Seleccionar la altura de la sección sin verificar las interfaces circundantes

La altura total de la viga influye en la penetración de la losa, el soporte del deck, la holgura para los sistemas MEP y la elevación de la conexión. Una sección más profunda puede mejorar la capacidad estructural, pero causar interferencias con las líneas de cubierta, la estructura de muros o las zonas de servicios.

5. Omitir las condiciones de longitud en apoyos y empalmes

Una viga cortada a la longitud teórica del plano puede no ajustarse a la condición real del apoyo si no se consideran las holguras de apoyo, los márgenes para calzas, el movimiento térmico o el espesor de la placa de empalme. Los problemas de longitud son una de las formas más rápidas de detener el avance de la instalación en obra.

En sistemas de entramado relacionados, los elementos secundarios también requieren el mismo nivel de control dimensional. Por ejemplo, las secciones viga Z utilizadas para correas, vigas de muro, sistemas ligeros de cubierta, soportes y bastidores de soporte mecánico deben coincidir con precisión en espesor, condición del borde y requisitos de longitud. Disponibles en materiales como Q235B, Q345B, S275, S355, A36 y A572, con espesor de 6-25mm, longitud de 2~12m o personalizada, y tolerancia de aproximadamente ±1%, estos perfiles muestran cómo incluso los elementos estructurales ligeros dependen de una fabricación precisa para un ensamblaje fluido. Opciones como acabados perforados o recubrimientos galvanizados, además del cumplimiento CE, SGS, BV e ISO, son especialmente útiles donde importa una calidad de instalación repetible.

Dónde suelen aparecer los errores de dimensionamiento de vigas H en proyectos reales

No todas las aplicaciones de acero son igualmente sensibles a la variación de tamaño. Los siguientes escenarios suelen revelar los errores de especificación de viga H de forma temprana y clara.

Estos casos muestran que el ajuste de la viga H no es solo un problema de diseño. Es un problema de coordinación que involucra ingeniería, detallado, fabricación, inspección, logística e instalación en campo.

Pasos prácticos para evitar errores de ajuste de vigas H

Prevenir problemas en obra comienza mucho antes de que llegue el acero. Un proceso de revisión disciplinado puede reducir en gran medida la probabilidad de desajuste de viga H.

• Verifique la geometría completa de la sección, no solo la designación de la viga o el peso por metro.
• Revise cuidadosamente el sistema de normas al abastecerse internacionalmente, especialmente en conversiones ASTM, EN, JIS y GB.
• Revise el tamaño de la viga junto con los detalles de conexión, las longitudes de los pernos, el acceso para soldadura y el espesor de la placa.
• Considere la tolerancia de montaje y la variación dimensional acumulada en los nudos críticos.
• Confirme la lógica de longitud de corte en apoyos, empalmes y asientos de apoyo antes de liberar la fabricación.
• Solicite registros de inspección dimensional para ancho del ala, espesor del alma, rectitud y posición de los orificios.
• Utilice un montaje de prueba o una verificación digital de ajuste para paquetes de acero estructural de alto riesgo.

Un proveedor competente de acero estructural puede respaldar este proceso ofreciendo una producción estable, una fabricación conforme a normas y una comunicación técnica clara. Para proyectos de exportación, es valioso trabajar con un productor que entienda las secciones personalizadas, los requisitos internacionales de calidad y los plazos de entrega confiables. Eso reduce el riesgo de abastecimiento y mejora la probabilidad de que cada viga H llegue lista para la instalación en lugar de requerir corrección.

Acciones siguientes para una mejor coordinación de vigas H

Al revisar un próximo paquete de acero, comience con los elementos de mayor riesgo y haga una pregunta simple: ¿la viga H seleccionada coincide con la conexión real y la condición de la obra en dimensión completa, tolerancia y sistema de normas? Elabore una lista de verificación en torno a la geometría de la sección, las condiciones de apoyo, la tolerancia de fabricación y la holgura de instalación. Luego compare los datos de adquisición, los planos de taller y los requisitos de montaje antes de que comience la producción.

Para proyectos que involucran suministro global, fabricación personalizada o sistemas estructurales mixtos, la alineación técnica temprana aporta el mayor valor. Una documentación clara, un control de calidad consistente y el apoyo del fabricante pueden evitar problemas de ajuste evitables y mantener el montaje del acero dentro del cronograma. Una viga H bien especificada es más que un artículo de material; es una parte clave de una ejecución estructural eficiente.
