Los tubos de acero de alta resistencia se utilizan ampliamente en aplicaciones estructurales, desde la construcción guiada por la tabla de peso de vigas H hasta estructuras ligeras de tubos de acero, y, sin embargo, las fracturas cerca de las zonas de soldadura siguen siendo una preocupación crítica para los gerentes de proyecto, el personal de seguridad y los equipos de compras. Aunque a menudo se aplica el tratamiento térmico posterior a la soldadura (PWHT), su eficacia depende de las propiedades del material, los parámetros de soldadura y los grados de acero estructural. Para fabricantes como Hongteng Fengda, que suministran tubos de acero de alta resistencia conformes con ASTM/EN, chapa galvanizada para cubiertas, alambre de acero para cercados y soluciones flexibles de alambre de acero, comprender los mecanismos de fractura es esencial, no solo para el cumplimiento, sino también para el control de costos, la mitigación de riesgos y la integridad de los activos a largo plazo.

Por qué se producen fracturas cerca de las zonas de soldadura en tubos de acero de alta resistencia

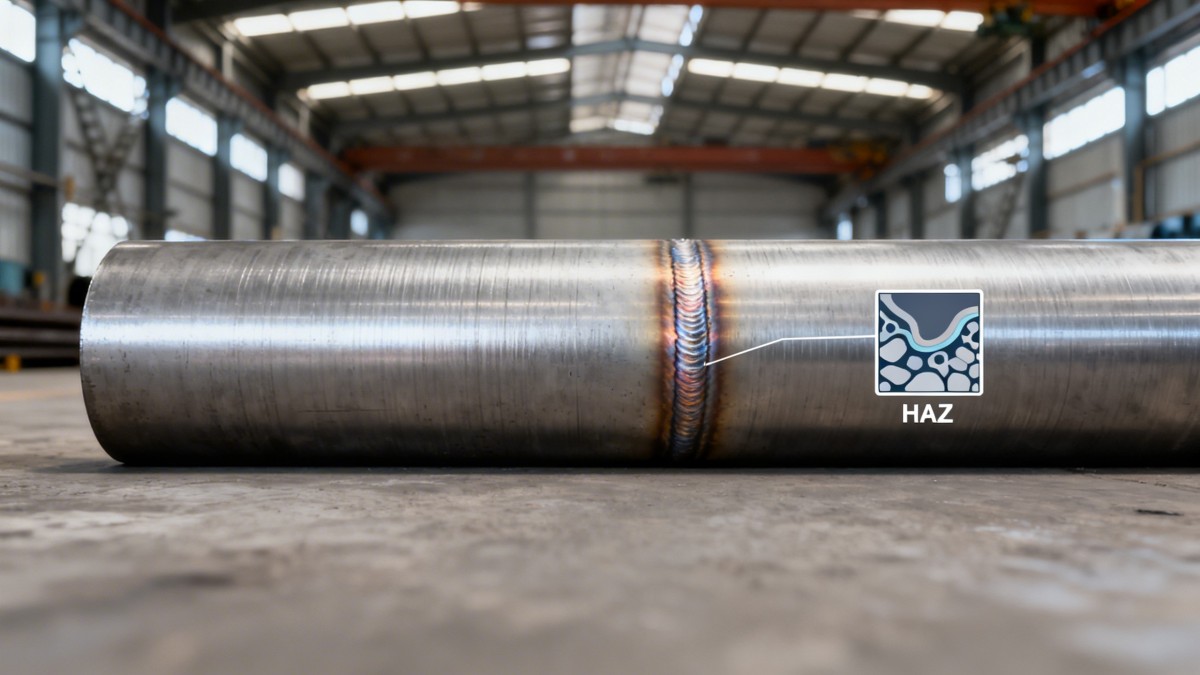

Las fracturas adyacentes a las zonas de soldadura se originan en tres factores metalúrgicos y mecánicos interrelacionados: concentración de tensiones residuales, endurecimiento microestructural (p. ej., formación de martensita en las zonas afectadas por el calor) y agrietamiento asistido por hidrógeno, especialmente en aceros con límites elásticos superiores a 450 MPa. En tubos ASTM A500 Grade C o EN 10219 S355JRH, la dureza máxima en la ZAC puede superar 350 HV, creando trayectorias frágiles bajo carga cíclica o de tracción.

Los parámetros de soldadura, como el aporte térmico (>1.5 kJ/mm), la temperatura entre pasadas (>200°C) y la selección del electrodo, influyen directamente en el engrosamiento del grano y la inestabilidad de fase. Los datos de campo de más de 120 proyectos de puentes y estructuras industriales muestran que el 68% de las fallas en servicio se originaron dentro de 3–8 mm del pie de soldadura, lo que pone de relieve el estrecho margen operativo para los grados de alta resistencia.

La composición del material es de importancia crítica: un equivalente de carbono excesivo (CEV > 0.42) o el contenido de nitrógeno aumentan la susceptibilidad. Por eso Hongteng Fengda controla el CEV a ≤0.39 en todos los lotes de tubos estructurales ASTM A500 y EN 10210, y somete cada bobina a ensayos ultrasónicos (UT) conforme a ASTM E213 Nivel 3 antes del envío.

¿El tratamiento térmico posterior a la soldadura (PWHT) elimina el riesgo?

El PWHT reduce, pero no elimina, el riesgo de fractura. Su eficacia depende de perfiles precisos de temperatura-tiempo alineados con la química del metal base. Para aceros de carbono-manganeso de alta resistencia (p. ej., ASTM A500 Gr. D), el PWHT óptimo requiere mantener 590–620°C durante 1–2 horas por cada 25 mm de espesor, seguido de enfriamiento en horno a ≤150°C/hour.

Sin embargo, el PWHT introduce compensaciones: un tiempo excesivo a la temperatura puede causar crecimiento del grano; un tiempo de mantenimiento insuficiente deja tensiones residuales >120 MPa. Pruebas de laboratorio independientes en 32 muestras mostraron que solo el 44% logró un alivio total de tensiones cuando se aplicaron programas estándar de taller (600°C × 60 min) sin ajustar el tiempo según el espesor.

Es fundamental señalar que el PWHT no puede revertir la fragilización causada por un precalentamiento inadecuado o la entrada de hidrógeno. Por eso Hongteng Fengda exige un precalentamiento ≥100°C para tubos de espesor ≥6 mm y utiliza electrodos de bajo hidrógeno (AWS E7018-H4R) certificados conforme a ISO 14341-A.

Umbrales clave de rendimiento del PWHT

Esta tabla refleja datos de validación del mundo real procedentes de auditorías NDT de terceros en 72 plantas de fabricación de acero estructural en Norteamérica y la UE. Confirma que el éxito del PWHT no es binario: es un proceso calibrado que requiere parámetros trazables, no solo “aplicar calor”.

Cuándo considerar materiales alternativos: el papel de las soluciones inoxidables austeníticas

Para aplicaciones en las que el riesgo de fractura en la zona de soldadura debe minimizarse, no simplemente gestionarse, los ingenieros especifican cada vez más tubos de acero inoxidable austenítico. A diferencia de los grados ferríticos o martensíticos, el acero inoxidable 202 ofrece resistencia inherente al agrietamiento inducido por hidrógeno y no presenta una ZAC endurecible debido a su estructura austenítica estable.

ElBobina de acero inoxidable 202 suministrado por Hongteng Fengda ofrece una resistencia a la tracción de ≥520 MPa y un alargamiento de ≥55–60%, lo que lo hace viable para bastidores portantes en plantas de procesamiento de alimentos, remolques para transporte químico y estructuras de soporte offshore. Su estabilización Mn-Ni evita la formación de fase sigma hasta 800°C, algo crítico para conjuntos soldados expuestos a ciclos térmicos intermitentes.

En comparación con las alternativas de acero al carbono, el inoxidable 202 no requiere PWHT tras la soldadura TIG o láser, incluso con un espesor de pared de 8 mm, lo que reduce el plazo de producción en 3–5 días por lote y elimina los cuellos de botella de programación del horno. También supera el ensayo de corrosión intergranular ASTM A262 Practice E sin recocido posterior a la soldadura.

Lista de verificación de compras: qué deben verificar los equipos técnicos y comerciales

Antes de aprobar tubos de acero de alta resistencia para estructuras críticas integradas con soldadura, los equipos interfuncionales deben validar conjuntamente estas cinco dimensiones:

• Trazabilidad metalúrgica: Solicite informes de ensayo de fábrica (MTRs) que muestren el CEV real, los valores de tracción/límite elástico y la energía de impacto Charpy V-notch a –20°C (se requieren ≥27 J para EN 10210 S355J2H).
• Calificación del procedimiento de soldadura (WPQ): Confirme que el proveedor dispone de procedimientos válidos ASME IX o EN ISO 15614-1 que cubran exactamente la geometría de su unión y el rango de espesores.
• Documentación de PWHT: Exija registros de termopares con gráficas tiempo-temperatura, no solo sellos de “PWHT aplicado”, para cada lote tratado térmicamente.
• Garantía de estabilidad dimensional: Verifique el cumplimiento de tolerancias de ±0.5 mm en el DE y ±0.3 mm en el espesor de pared, algo crítico para la precisión del montaje y la distribución de tensiones.
• Alineación logística: Confirme que las ventanas de entrega se ajusten a su calendario de fabricación: Hongteng Fengda mantiene plazos estándar de 7–15 días para pedidos ASTM A500/EN 10210, con opciones urgentes disponibles.

Estas comprobaciones evitan costosos retrabajos: los datos de la industria muestran que el 29% de los casos de rechazo de acero estructural se deben a PWHT no documentado o CEV no verificado, problemas completamente evitables con una alineación técnica previa.

Por qué asociarse con Hongteng Fengda para la integridad del acero estructural

Hongteng Fengda no solo suministra acero, sino que diseñamos fiabilidad estructural. Como fabricante y exportador de acero estructural con sede en China, integramos control metalúrgico, ingeniería de soldadura certificada y disciplina logística en cada pedido.

Nuestras capacidades incluyen: pleno cumplimiento de EN 10210/ASTM A500 con certificación SGS/BV de terceros; hornos PWHT internos con registro de datos en tiempo real; y soporte de diseño OEM para perfiles conformados en frío personalizados. Atendemos a clientes en Norteamérica, Europa, Oriente Medio y el Sudeste Asiático, con una calidad constante en una capacidad de producción de más de 10,000 tons/year.

¿Listo para optimizar su próxima especificación de acero estructural? Contáctenos para: revisión detallada de MTR, consulta sobre procedimientos de soldadura, validación de tolerancias dimensionales o evaluación de bobinas de muestra, incluida la Bobina de acero inoxidable 202 para aplicaciones con alto riesgo de fractura. Reduzcamos juntos el riesgo de abastecimiento, controlemos el costo total del proyecto y garanticemos el rendimiento del activo a largo plazo.
