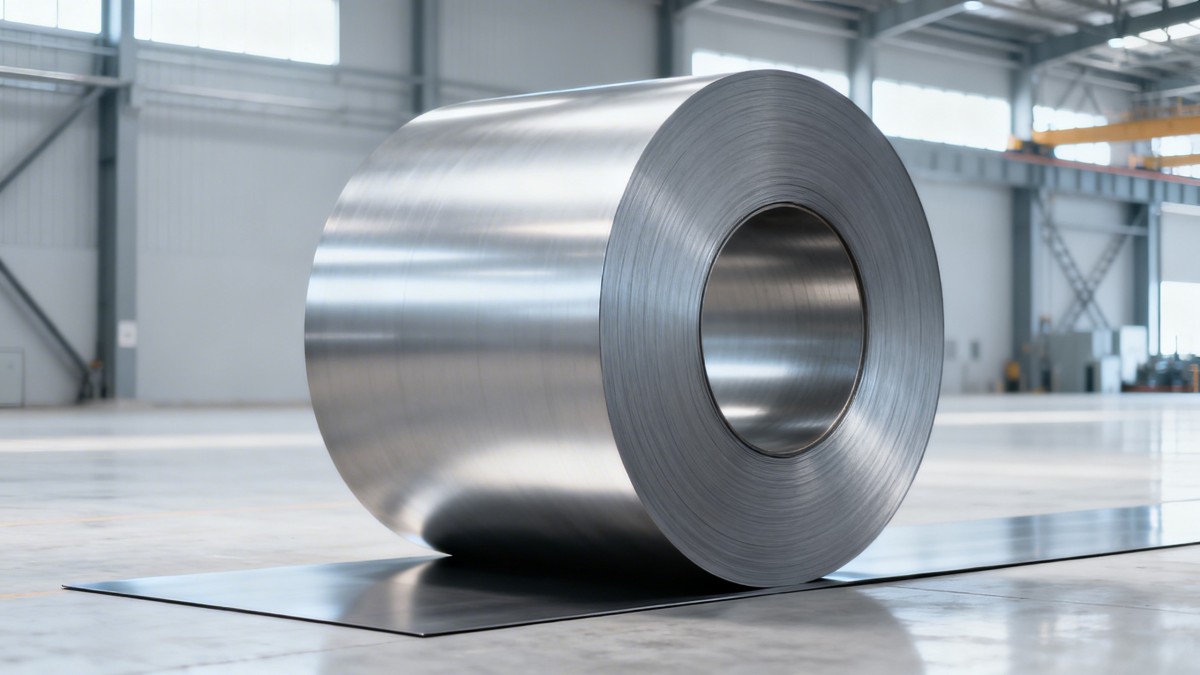

La planicidad de la chapa de acero laminada en caliente es un parámetro de calidad crítico pero frecuentemente subestimado, especialmente cuando las variaciones de producción real superan las tolerancias publicadas en las hojas de especificaciones. Para ingenieros estructurales, equipos de compras y controladores de calidad que dependen de los estándares ASTM, EN o GB, esta discrepancia afecta la precisión de soldadura, la eficiencia de ensamblaje y la durabilidad a largo plazo, particularmente en aplicaciones de acero resistente a la corrosión o fabricación de tubos galvanizados. En Hongteng Fengda, combinamos pruebas rigurosas internas de planicidad con procesos certificados DX51D de conformado en frío y consistencia en chapas de acero al carbono para garantizar que el rendimiento de la chapa laminada en caliente se alinee con cálculos críticos de peso en vigas I e integración de mallas soldadas de acero inoxidable. Descubra por qué la precisión importa más allá de la hoja de datos.

Por qué las brechas de tolerancia en planicidad son importantes en la compra de acero estructural

La tolerancia de planicidad rara vez se trata como un criterio de selección principal, pero gobierna directamente la estabilidad dimensional durante el corte, doblado y soldadura. Mientras que la Tabla 1 de ASTM A1011 especifica ±0.5 mm/m para chapas de acero al carbono laminadas en caliente con espesores menores a 3 mm, la producción real de fábrica comúnmente exhibe desviaciones de ±0.8–1.2 mm/m en tramos de 2 metros, especialmente en bobinas que exceden los 1,500 mm de ancho. Esta variación se vuelve crítica al alimentar material en líneas automatizadas de conformado en frío para perfiles de acero o estaciones de corte láser para componentes precisos de vigas I.

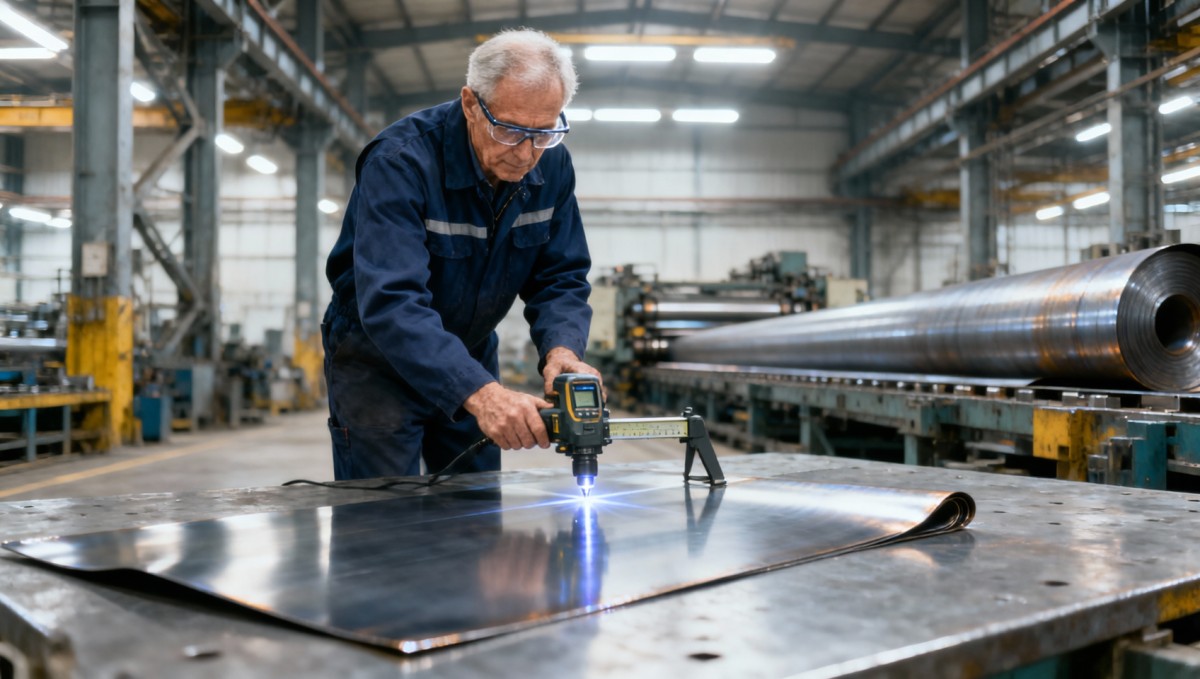

En Hongteng Fengda, cada lote por calor se somete a verificación de planicidad fuera de línea usando perfilometría láser (resolución de ±0.05 mm), no solo inspección visual con reglas rectas. Nuestro umbral interno de aceptación se ajusta a ±0.6 mm/m, alineado con los requisitos de Clase N de EN 10131, garantizando compatibilidad con procesos posteriores como fabricación de tubos galvanizados DX51D o integración de mallas soldadas de acero inoxidable, donde la alineación de paneles afecta la profundidad de penetración de soldadura hasta en un 18%.

Para equipos de compras que evalúan proveedores, la consistencia en planicidad se correlaciona fuertemente con pérdidas de rendimiento: datos de la industria muestran que lotes con desviaciones >0.9 mm/m aumentan las tasas de desperdicio en un 3.2–5.7% durante operaciones de troquelado de alta velocidad. Esto se traduce en un impacto de costos medible, especialmente para proyectos que ordenan ≥500 toneladas anuales.

Cómo los grados de placas de acero al carbono influyen en el rendimiento de planicidad

No todas las placas de acero al carbono se comportan igual bajo estrés térmico o deformación por laminación. La composición química y el tratamiento mecánico afectan directamente la recuperación de planicidad después del enrollado. Las chapas de grado SPCC (C ≤0.15%, Mn ≤0.60%) ofrecen buena conformabilidad pero exhiben mayor tensión residual después del laminado en caliente, lo que genera mayor curvatura y ondulación en bordes en anchos >1,200 mm. En contraste, el material de grado SPCG (C ≤0.02%, S ≤0.020%) ofrece una retención de planicidad superior debido a su contenido ultra bajo de intersticiales y estructura de grano controlada.

Nuestroportafolio de placas de acero al carbono incluye seis grados certificados—SPCC, SPCCT, SPCD, SPCE, SPCF y SPCG—cada uno calibrado para demandas específicas de rigidez en uso final e integridad superficial. Por ejemplo, el SPCE (C ≤0.08%) se selecciona rutinariamente para paneles de guardabarros automotrices donde la tolerancia de planicidad debe mantenerse dentro de ±0.3 mm sobre 1.5 m para evitar moteado en la pintura; mientras que el SPCC sigue siendo óptimo para envolventes de cuadros eléctricos donde ±0.7 mm/m es suficiente.

El grosor también juega un papel decisivo: por debajo de 1.2 mm, la variación en planicidad aumenta exponencialmente con la relación ancho-grosor. Nuestra oferta estándar abarca grosores de 0.1–400 mm, pero para aplicaciones que requieren ≤0.4 mm/m de planicidad (ej., soportes de riel de precisión), recomendamos SPCF o SPCG en el rango de 1.5–3.0 mm, donde la resistencia a la tracción (≥270 MPa) y elongación (≥34%) estabilizan conjuntamente la planaridad durante manejo y almacenamiento.

Esta tabla ilustra cómo un control químico más estricto permite entregar productos más planos sin requerir costosos procesos de nivelación posteriores. Para socios OEM que integran nuestro acero en líneas de ensamblaje automatizadas, seleccionar SPCG sobre SPCC reduce el tiempo de retrabajo en un promedio de 22 minutos por tonelada durante la configuración de soldadura robótica.

Más allá de la hoja de datos: qué debe incluir su protocolo de prueba de planicidad

Confiar únicamente en certificados de fábrica conlleva riesgos. La planicidad real debe verificarse bajo condiciones que coincidan con su entorno de proceso: fluctuaciones de temperatura, altura de apilamiento y velocidad de desenrollado influyen en la desviación medible. Recomendamos un protocolo de verificación de tres puntos:

• Mida en la entrada, mitad y final de la bobina, ya que la degradación de planicidad a menudo se acelera hacia las vueltas exteriores;
• Use una regla recta de 2 metros con galgas de espesores (incrementos de 0.05–0.5 mm) en cinco ubicaciones aleatorias por chapa;
• Valide bajo humedad ambiental <65% HR para evitar deformaciones inducidas por humedad antes de la fabricación.

Hongteng Fengda proporciona trazabilidad completa: cada envío incluye un informe digital de planicidad que muestra mapas de desviación (coordenadas X-Y, amplitud pico-valle y distribución de longitud de onda). Esto permite ajustes predictivos en software de anidamiento CNC, reduciendo pérdidas por corte hasta un 4.3% en producción de alto volumen de componentes para rieles.

Para distribuidores que gestionan inventario regional, ofrecemos opciones deplacas de acero al carbono preniveladas en grados SPCE y SPCF, procesadas mediante enderezadoras de 12 rodillos que logran ±0.25 mm/m de planicidad a 1.5 mm de grosor. Tiempo de entrega: 7–10 días hábiles desde confirmación de pedido.

Matriz de decisión de compras: alineando necesidades de planicidad con perfil de riesgo del proyecto

Los requisitos de planicidad deben ponderarse junto con otros criterios de compra, no tratarse de forma aislada. A continuación se presenta una matriz de decisión utilizada por gerentes de compras de ingeniería en Norteamérica y el Sudeste Asiático para priorizar factores de evaluación de proveedores según criticidad de la aplicación:

Proyectos que involucran integración de mallas soldadas de acero inoxidable o cálculos precisos de peso en vigas I exigen adherencia a planicidad Grado 5. Elegir grados de menor prioridad aquí implica riesgo de grietas por fatiga inducidas por desalineación después de 12–18 meses de servicio en ambientes corrosivos.

Asociación para la precisión: cómo Hongteng Fengda ofrece consistencia en planicidad

No tratamos la planicidad como un punto de control postproducción—la diseñamos en el proceso de laminación. Nuestro laminador en caliente de doble bastidor emplea sistemas de control de corona y planicidad en tiempo real, ajustando fuerzas de doblado de rodillos cada 200 ms para mantener uniformidad de perfil en bobinas de hasta 2,500 mm de ancho. Combinado con protocolos estrictos de recalentamiento de losa (tolerancia de ±5°C), esto reduce la curvatura longitudinal en un 41% comparado con laminadores convencionales.

Todos los productos de acero estructural—incluyendo perfiles en ángulo, en U y conformados en frío—provienen de lotes verificados en planicidad. Para compradores globales, esto significa rendimiento consistente ya sea ordenando 20 toneladas para un proyecto de infraestructura en Dubái o 1,200 toneladas para un programa de expansión ferroviaria en EE.UU. Los tiempos de entrega se mantienen estables en 25–35 días, respaldados por controles de calidad certificados ISO 9001 en 7 puntos de verificación de producción.

Si su próximo proyecto requiere garantía de cumplimiento en planicidad—respaldada por datos validados por fábrica, informes de auditoría de terceros (ASTM E140, EN 10204 3.2) y muestreo de riesgo cero—contacte a Hongteng Fengda hoy. Solicite un informe gratuito de referencia de planicidad para su combinación específica de grado, espesor y ancho.
