Cómo un fabricante chino de vigas H garantiza el cumplimiento de las tolerancias dimensionales para edificios de gran altura

Para los profesionales del control de calidad y la seguridad responsables de la integridad estructural en edificios altos, el cumplimiento de las tolerancias dimensionales no es un elemento de una lista de verificación; es la base de la continuidad de la trayectoria de cargas, el rendimiento de las conexiones y la capacidad de servicio a largo plazo. Como un fabricante chino de vigas H de confianza para infraestructuras críticas, Hongteng Fengda ofrece precisión dimensional certificada, no mediante inspecciones aisladas, sino a través de un ecosistema de producción integrado, trazable y alineado con las normas.

Por qué ±0,5 mm importa más de lo que cree

En la construcción de edificios de gran altura, las desviaciones acumuladas de tolerancia en cientos de vigas H afectan directamente a la alineación de las columnas, el apoyo de las losas de piso y la rigidez de las uniones atornilladas. Una variación de 1,2 mm en el espesor del ala, dentro de algunas especificaciones genéricas de laminación, puede reducir la capacidad a momento hasta en un 7 % en los sistemas de pisos compuestos. Para los equipos de control de calidad y seguridad, unas dimensiones inconsistentes implican retrasos por retrabajo, compromisos en la soldadura en obra o incluso el rechazo durante la inspección en el sitio. Por eso Hongteng Fengda basa su proceso no en un “rango aceptable”, sino en bandas de tolerancia específicas para cada proyecto, validadas conforme a ASTM A6/A6M (Sección 9), EN 10034 (Tabla 1) y GB/T 11263 (Clase B).

Control dimensional en cuatro etapas: desde la palanquilla hasta la certificación

Nuestra garantía de tolerancias comienza antes de iniciar la laminación. Las palanquillas en bruto se someten a pruebas ultrasónicas y a la verificación de la composición química (análisis OES) para garantizar una respuesta metalúrgica uniforme durante la laminación en caliente, fundamental para una contracción y rectitud predecibles.

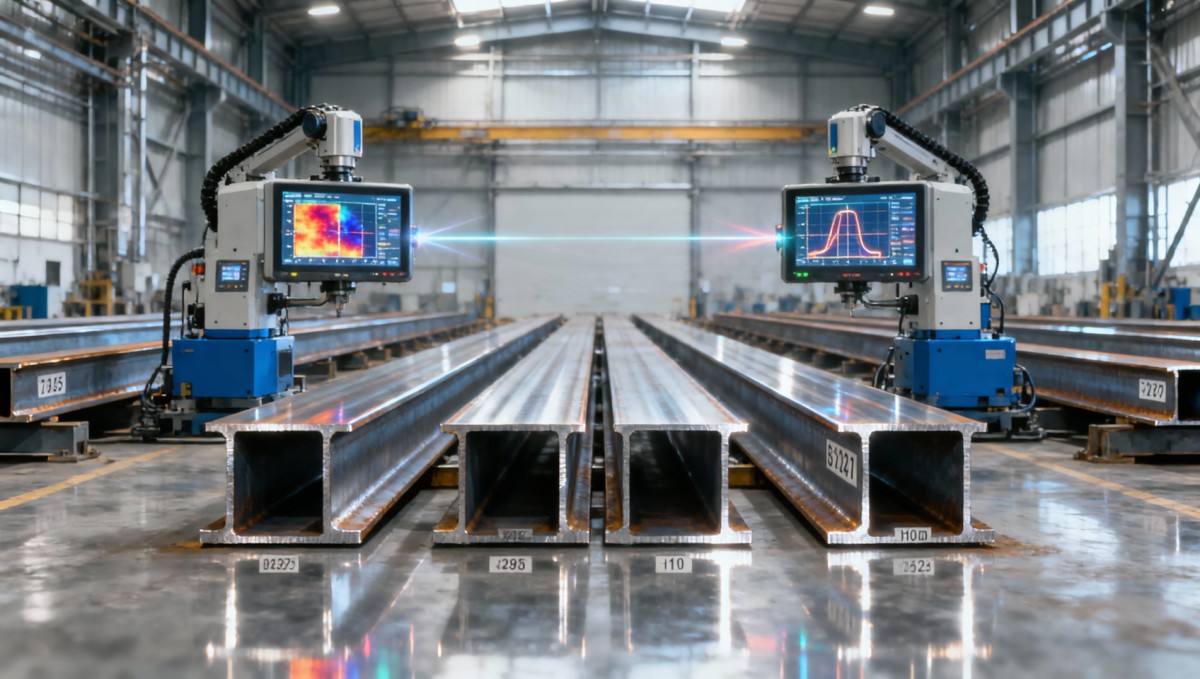

Durante la laminación en caliente, las cajas controladas por CNC con ajuste hidráulico de separación en tiempo real mantienen la consistencia de la sección transversal dentro de ±0,3 mm en el espesor del alma y ±0,4 mm en el ancho del ala, más estricto que los límites de la Clase A de EN 10034. Cada viga pasa por un perfilómetro láser dual que captura más de 1.200 puntos seccionales por metro, generando mapas térmicos de desviación del perfil completo para una retroalimentación inmediata y la corrección automática de la línea.

Después de la laminación, las vigas se someten a alivio de tensiones y enfriamiento controlado para minimizar la distorsión residual. La verificación dimensional final utiliza máquinas de medición por coordenadas (CMM) calibradas conforme a las normas ISO 17025, con certificados trazables emitidos por lote. Cada informe incluye valores reales frente a nominales para altura, ancho/espesor del ala, espesor del alma, conicidad y rectitud (medida en longitudes de 1 m y 10 m).

Validación por terceros y protocolos específicos para cada proyecto

No dependemos únicamente de datos internos. Para proyectos de gran altura que superan los 150 m o requieren certificación sísmica, Hongteng Fengda contrata laboratorios independientes, incluidos SGS y Bureau Veritas, para realizar muestreos ciegos y auditorías metrológicas. Sus informes se comparten antes del envío y se archivan durante 10 años.

Más importante aún, desarrollamos conjuntamente protocolos de tolerancia con su equipo de QA. Si su ingeniero estructural especifica un paralelismo de alas más estricto (por ejemplo, ≤0,5° en lugar del 1,0° de EN), nuestra planificación de producción ajusta el diseño de pasadas de laminación y los perfiles de enfriamiento en consecuencia, y documenta el cambio en el Informe de Ensayo de Material (MTR). Este enfoque colaborativo elimina supuestos y alinea la precisión de fabricación con el margen de rendimiento de su edificio.

Cómo apoyamos su flujo de trabajo de calidad en obra

El cumplimiento dimensional tiene poco valor si no se traduce en un montaje eficiente. Por eso, cada envío incluye archivos de gemelo digital: modelos geométricos compatibles con IFC con zonas de tolerancia anotadas, además de etiquetas físicas con códigos QR que vinculan cada viga con su informe metrológico completo, número de colada y registros de ensayos no destructivos.

Para los responsables de seguridad que auditan conexiones atornilladas, nuestros informes señalan cualquier viga cuya planitud del ala supere 0,8 mm/m, indicando posibles problemas de compresión de juntas antes de la elevación. Para los responsables de QC que gestionan múltiples proveedores, nuestro formato MTR estandarizado permite comparaciones directas entre proveedores, sin necesidad de reformatear datos manualmente.

Más allá de las vigas H: precisión constante en todos los perfiles estructurales

La disciplina dimensional se extiende a toda nuestra cartera estructural. Por ejemplo, nuestros perfiles de acero en C, utilizados ampliamente en correas y entramados de pared para muros cortina y entrepisos de edificios de gran altura, mantienen una tolerancia de espesor de ±1 % (según GB/T 2518) en todos los calibres de 1 mm a 12 mm. Ya sean laminados en caliente, conformados en frío o galvanizados, cada perfil C se verifica mediante escáneres de triangulación láser calibrados conforme a estándares trazables al NIST, lo que garantiza un ajuste uniforme al integrarse con estructuras de vigas H.

Qué distingue a nuestro sistema de control de calidad

Muchas acerías cumplen las especificaciones mínimas, pero pocas integran el control de tolerancias en su ADN organizacional. En Hongteng Fengda, cada operador recibe formación en los fundamentos de GD&T; cada turno registra tendencias metrológicas en nuestro QMS basado en la nube; y cada desviación activa una revisión de la causa raíz en un plazo de 4 horas. Nuestro sistema certificado ISO 9001:2015 se audita trimestralmente, no anualmente, y se integra sin problemas con las plataformas ERP de los clientes para acceder a paneles de calidad en tiempo real.

También ofrecemos inspecciones conjuntas previas al envío en nuestras instalaciones, donde su equipo de QC puede presenciar mediciones CMM en directo, revisar exportaciones de datos brutos y aprobar los criterios de liberación antes de la carga. Sin informes de caja negra. Sin hallazgos tardíos. Solo evidencia transparente y práctica.

Conclusión: el cumplimiento de tolerancias como mitigación de riesgos

Para los profesionales del control de calidad y la seguridad, la tolerancia dimensional no se trata de perfección, sino de previsibilidad, responsabilidad y contención de riesgos. Elegir un fabricante chino de vigas H que trata las tolerancias como parámetros de ingeniería, y no como consideraciones posteriores, implica menos ajustes en obra, ciclos de montaje más rápidos y confianza verificable en el comportamiento estructural bajo cargas de viento, sísmicas y permanentes.

Hongteng Fengda ofrece esa confianza, no mediante afirmaciones de marketing, sino a través de procesos documentados, repetibles y verificados según normas, respaldados por décadas de experiencia en proyectos de edificios de gran altura en Norteamérica, Europa y el Sudeste Asiático. Cuando las vidas dependen de una consistencia a nivel milimétrico, la confianza importa menos que la evidencia. Y la nuestra se mide, no se promete.
