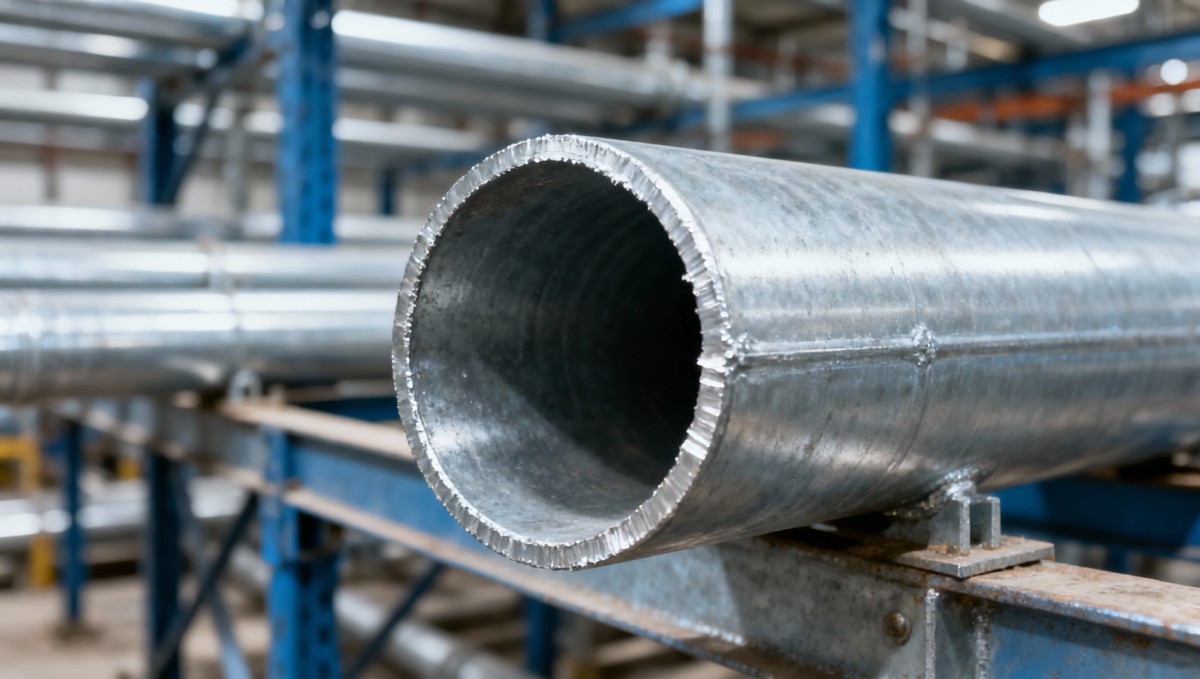

Para la planificación del mantenimiento, el espesor del recubrimiento de zinc no es una medida estética. Es un indicador práctico de cuánto tiempo una tubería de acero galvanizada por inmersión en caliente puede proteger su acero base antes de que la corrosión alcance un nivel que requiera reparación, sustitución o un cambio en las condiciones de operación.

La relación es sencilla en principio: una mayor cantidad de zinc disponible generalmente implica un período de protección más prolongado. Sin embargo, en servicio, el espesor por sí solo no determina la vida útil. La corrosividad atmosférica, el agua estancada, el contacto con el suelo, la contaminación química, la continuidad del recubrimiento, los detalles de fabricación y los daños mecánicos pueden modificar sustancialmente el resultado. Una tubería con un recubrimiento grueso y bien adherido puede funcionar durante décadas en una instalación interior seca, mientras que la misma tubería puede requerir atención temprana en una zona costera de salpicaduras, un área de manipulación de fertilizantes o bajo un aislamiento que retiene humedad.

Por lo tanto, la cuestión de mantenimiento no es simplemente: «¿El recubrimiento es lo suficientemente grueso?». Es: «¿Cuánto zinc queda, qué lo está consumiendo y qué tan cerca está el sustrato de acero de la corrosión activa?».

El zinc funciona como barrera y como capa de sacrificio

El galvanizado por inmersión en caliente forma un recubrimiento de zinc unido metalúrgicamente al sumergir acero adecuadamente preparado en zinc fundido. A diferencia de la pintura convencional, el recubrimiento no es solo una barrera entre el acero y el entorno. El zinc también es electroquímicamente más activo que el acero. Cuando se producen pequeños arañazos o bordes expuestos, el zinc cercano puede proporcionar protección de sacrificio al acero expuesto, según el tamaño del área dañada y las condiciones circundantes.

Este mecanismo dual explica por qué una superficie galvanizada puede seguir siendo protectora incluso después de pequeñas marcas de manipulación. No significa que el daño sea irrelevante. Cuando el área expuesta es grande, el zinc local se ha consumido o el agua y los depósitos permanecen atrapados en la zona dañada, la corrosión puede comenzar a concentrarse en el sustrato de acero.

El espesor del recubrimiento representa la «reserva» de zinc disponible para estas funciones protectoras. Un recubrimiento fino puede parecer inicialmente intacto y brillante, pero dispone de menos material para resistir años de exposición a la intemperie. Un recubrimiento más grueso suele ofrecer un intervalo más largo hasta el primer mantenimiento, siempre que sea continuo, razonablemente uniforme y adecuado para el entorno previsto.

El espesor suele expresarse en micras, pero la masa del recubrimiento también es importante

Las especificaciones de galvanizado pueden indicar el espesor mínimo del recubrimiento en micrómetros (µm), la masa del recubrimiento en gramos por metro cuadrado (g/m²), o ambos. Están relacionados, pero no son intercambiables sin comprender la base de medición. La densidad del zinc es de aproximadamente 7.14 g/cm³. Como conversión práctica, una masa de recubrimiento de aproximadamente 100 g/m² en una superficie corresponde a cerca de 14 µm de espesor de zinc.

Las especificaciones también deben leerse cuidadosamente, ya que algunos valores de masa de recubrimiento se indican como un total para ambas caras de productos de chapa, mientras que los requisitos para tuberías y acero fabricado suelen centrarse en el espesor local y medio del recubrimiento en puntos de ensayo accesibles. Para productos tubulares, deben leerse conjuntamente la especificación de producto aplicable, la orden de compra y la norma de galvanizado correspondiente.

Los documentos de referencia habituales incluyen ASTM A123/A123M para recubrimientos galvanizados por inmersión en caliente sobre productos de hierro y acero, ISO 1461 para recubrimientos galvanizados por inmersión en caliente sobre artículos fabricados de hierro y acero, y EN 10240 para recubrimientos protectores internos y/o externos de tubos de acero. Su alcance, reglas de muestreo, valores mínimos y exclusiones no son idénticos. Un equipo de mantenimiento debe evitar comparar directamente una medición de campo con un requisito nominal hasta confirmar qué norma se aplica a esa tubería.

El espesor tampoco está totalmente controlado únicamente por el galvanizador. La composición química del acero es importante. El contenido de silicio y fósforo puede influir en la reactividad del acero en zinc fundido y producir recubrimientos más gruesos, con predominio de capas de aleación o visualmente diferentes. La condición superficial, la geometría de la tubería, las disposiciones de drenaje y la práctica de inmersión afectan al resultado.

Estimación de la vida útil: la tasa de pérdida de zinc importa tanto como el espesor inicial

Una estimación inicial útil de la vida útil se basa en el espesor de recubrimiento disponible dividido por la tasa prevista de corrosión del zinc:

Tiempo estimado hasta la exposición del acero ≈ espesor de zinc disponible ÷ tasa anual de pérdida de zinc

Esta es una herramienta de evaluación de ingeniería, no un cálculo de garantía. La pérdida de zinc rara vez es perfectamente lineal durante toda la vida útil del activo. Los ciclos de humedad/sequedad, las sales depositadas, las emisiones industriales cambiantes y los detalles resguardados pueden causar un comportamiento local significativamente distinto del valor medio del sitio.

Por ejemplo, si un recubrimiento tiene 85 µm de zinc efectivo restante y la exposición provoca una pérdida media de zinc de 2 µm por año, una estimación general hasta una exposición extendida del acero podría ser de unos 42 años. Si la misma tubería opera donde la tasa de pérdida de zinc es de 8 µm por año, la estimación comparable se reduce a aproximadamente 10 años. Ninguna cifra considera reparaciones de soldadura, extremos cortados, hendiduras, abrasión o corrosión interna, que pueden determinar la sustitución real mucho antes.

ISO 9223 proporciona un marco reconocido para clasificar la corrosividad atmosférica, mientras que ISO 9224 ofrece orientación sobre valores de corrosión para aceros y zinc en entornos atmosféricos. Estas normas son útiles para establecer una categoría de exposición inicial, pero es preferible una evaluación específica del sitio cuando los activos son críticos para la seguridad o la exposición localizada es severa.

En el trabajo práctico de mantenimiento, el entorno debe dividirse en zonas de exposición en lugar de tratarse como una condición uniforme. Un bastidor de tuberías puede tener una sección superior abierta y lavada por la lluvia, una sección inferior resguardada donde se acumulan contaminantes y interfaces de soporte que permanecen húmedas después de la lluvia. La categoría media del sitio puede ser moderada, pero la interfaz resguardada puede ser la primera zona en fallar.

Dónde el espesor de zinc tiene mayor efecto sobre la durabilidad de las tuberías

En entornos rurales limpios o interiores secos, un recubrimiento galvanizado por inmersión en caliente estándar puede proporcionar largos intervalos de servicio porque el contacto con la humedad y la carga de contaminantes son limitados. En este caso, la continuidad del recubrimiento y la protección mecánica pueden importar más que buscar el recubrimiento más grueso posible.

Las atmósferas urbanas e industriales generan un perfil de mantenimiento diferente. Los compuestos de azufre, los depósitos ácidos y las partículas pueden acelerar el consumo de zinc, especialmente donde la lluvia no lava las superficies. Las suposiciones históricas sobre corrosión industrial también deben tratarse con cuidado: la calidad del aire regional puede mejorar con el tiempo, mientras que las emisiones localizadas de plantas de proceso pueden seguir siendo severas.

La exposición marina depende especialmente de la ubicación. Una estructura situada varios kilómetros tierra adentro puede comportarse de forma muy distinta a otra expuesta directamente a la bruma marina. La deposición de cloruros, la condensación persistente y la dirección del viento pueden crear variaciones marcadas dentro de la misma instalación. En la zona de mareas o salpicaduras, el galvanizado por sí solo suele tener una vida limitada en comparación con la inmersión total o la exposición atmosférica ordinaria; puede ser necesario un sistema dúplex u otra estrategia de control de corrosión diseñada.

El contacto con el suelo introduce otro conjunto de variables: resistividad del suelo, humedad, cloruros, sulfatos, pH, disponibilidad de oxígeno, corriente parásita y actividad microbiológica. El espesor de zinc exterior sigue siendo valioso, pero no debe utilizarse como única base para predecir la vida útil de una tubería enterrada. Las condiciones internas del proceso pueden ser igualmente decisivas. El galvanizado por inmersión en caliente en el exterior no aborda automáticamente la corrosión causada por la química del agua, el condensado, los sólidos abrasivos o los productos químicos dentro de la tubería.

Por qué el espesor nominal puede inducir a error en las decisiones de mantenimiento

Un requisito nominal de recubrimiento en el momento de la fabricación no es lo mismo que el espesor de recubrimiento disponible hoy. Los registros de mantenimiento deben distinguir entre la especificación original, el espesor medido tras la instalación y el espesor residual actual.

Varias condiciones comunes hacen que un valor nominal no sea fiable como indicador de vida útil restante:

• Distribución no uniforme del recubrimiento: Los bordes, las zonas de soldadura, las roscas, las superficies internas y los accesorios complejos pueden no tener el mismo espesor que las amplias superficies externas de la tubería.
• Cortes y fabricación en campo: Los cortes con sierra, los orificios perforados, las soldaduras en obra y las zonas rectificadas pueden eliminar completamente el galvanizado. Los materiales de reparación ricos en zinc pueden ser adecuados si se seleccionan y aplican correctamente, pero su rendimiento debe evaluarse por separado.
• Trampas de agua: Los soportes de tubería, abrazaderas, hendiduras, secciones tapadas y conjuntos con drenaje deficiente pueden retener agua y depósitos. El consumo local de zinc puede ser mucho más rápido que en superficies abiertas.
• Desgaste mecánico: El contacto repetido, las vibraciones, la abrasión de cables, los impactos y la manipulación pueden desgastar el zinc incluso en entornos por lo demás suaves.
• Óxido blanco: El acero galvanizado recién fabricado almacenado en pilas húmedas y mal ventiladas puede desarrollar productos voluminosos de corrosión del zinc. El óxido blanco no siempre es estructuralmente grave, pero puede consumir recubrimiento y debe motivar una revisión de la ventilación, el drenaje y el espesor residual.

La inspección visual sigue siendo esencial, pero la apariencia por sí sola es insuficiente. Una superficie gris mate suele ser normal en el acero galvanizado y no indica necesariamente un fallo del recubrimiento. Por el contrario, pequeñas manchas rojo-marrones, manchas en las uniones o material de reparación ampollado pueden indicar un defecto localizado que merece una investigación más detallada.

La medición en campo debe respaldar una tendencia, no una única lectura de aprobado/suspenso

Los medidores portátiles de espesor magnéticos o electromagnéticos se utilizan habitualmente para la medición no destructiva de recubrimientos de zinc sobre sustratos ferrosos. ASTM E376 e ISO 2178 son referencias ampliamente utilizadas para los principios de medición magnética de espesor. La selección y calibración del medidor, la geometría de la sonda, la rugosidad superficial y la técnica del operador influyen en la fiabilidad.

Antes de confiar en las lecturas, verifique la calibración utilizando láminas patrón trazables o estándares de referencia certificados adecuados para el rango de recubrimiento esperado. Realice múltiples mediciones alrededor de la circunferencia y a lo largo de la tubería. Evite basar una conclusión en un único punto conveniente, especialmente cerca de cordones de soldadura, zonas rugosas, curvas, roscas o ubicaciones visiblemente dañadas.

Un registro de inspección útil incluye la identificación de la tubería, ubicación, medio de servicio, condición de exposición externa, posiciones de medición, lecturas individuales, valores medios y mínimos, defectos visibles, fotografías y fecha de inspección. Repetir las mediciones en puntos de referencia fijos proporciona una tendencia de corrosión. Por lo general, esa tendencia es más valiosa que una comparación única con el requisito de aceptación original.

Si la pérdida de espesor se concentra en soportes o fijaciones, la acción correctiva puede estar relacionada con el diseño en lugar de ser una campaña general de recubrimiento. Mejorar el drenaje, aislar materiales distintos, modificar los detalles de las abrazaderas, retirar residuos o añadir manguitos protectores puede prolongar la vida útil más eficazmente que aplicar recubrimiento sobre una trampa de humedad no resuelta.

Cuándo el espesor restante indica la necesidad de intervención

No existe un umbral universal de zinc residual que determine automáticamente la sustitución para cada tubería de acero galvanizada por inmersión en caliente. La acción adecuada depende de la función de la tubería, la integridad estructural requerida, el servicio de presión o contención, la tasa de corrosión, la accesibilidad y las consecuencias del fallo.

Para aplicaciones estructurales o de servicios sin presión, la reparación localizada puede ser práctica cuando la exposición del acero es limitada y el recubrimiento circundante permanece en buen estado. La preparación de la superficie es crítica: los productos de corrosión deben eliminarse, los bordes deben difuminarse cuando corresponda y el sistema de reparación debe aplicarse al espesor de película seca especificado. Debe confirmarse la compatibilidad entre el material de reparación y el entorno de exposición.

Para líneas presurizadas, críticas para la seguridad o de difícil acceso, la pérdida localizada de recubrimiento puede justificar una decisión más conservadora. Una vez que la corrosión del acero base ha causado una reducción medible del espesor de pared, el problema deja de ser únicamente mantenimiento del recubrimiento. La evaluación de espesor, la evaluación de aptitud para el servicio cuando corresponda y el código de tuberías o estructural aplicable deben determinar si se requiere reparación, reducción de capacidad o sustitución.

El regalvanizado es posible para algunos componentes fabricados desmontados, pero no es automáticamente adecuado para sistemas de tuberías instalados. Deben evaluarse los contenidos residuales, los volúmenes cerrados, la contaminación, los requisitos de eliminación del recubrimiento, el riesgo de distorsión y la logística antes de considerarlo.

Opciones de especificación que reducen la exposición a mantenimiento posterior

Los resultados de mantenimiento a menudo se deciden en las etapas de diseño y adquisición. Un proyecto debe definir el entorno de exposición, la norma de galvanizado aplicable, los valores medios y locales de recubrimiento requeridos, el método de inspección, el procedimiento de reparación y el tratamiento de extremos cortados y soldaduras en campo. Simplemente escribir «galvanizado» en una especificación de compra deja demasiado margen para la interpretación.

Cuando las tuberías se conectan a estructuras de acero, la protección contra la corrosión debe considerarse como un conjunto y no como elementos separados. Por ejemplo, un sistema de soporte de tuberías galvanizado puede coordinarse con una estructura deviga I mediante materiales compatibles, detalles orientados al drenaje y zonas de inspección accesibles. El área de conexión suele ser más vulnerable que el tramo abierto porque combina condiciones de hendidura, elementos de fijación, presión de contacto y depósitos atrapados.

El espesor del recubrimiento debe aumentarse solo cuando sea coherente con la severidad de la exposición y la capacidad de fabricación. Un recubrimiento más grueso puede ampliar la reserva de zinc, pero no puede corregir un drenaje deficiente, el uso inadecuado en servicio de inmersión agresiva o daños abrasivos repetidos. En condiciones altamente corrosivas, un sistema dúplex —galvanizado por inmersión en caliente seguido de una pintura o recubrimiento en polvo compatible— puede proporcionar una protección sustancialmente más prolongada porque los dos sistemas actúan conjuntamente. Su éxito sigue dependiendo de la preparación superficial, la adherencia, el tratamiento de bordes y la disciplina de reparación.

Una forma práctica de evaluar la vida útil restante

La decisión de mantenimiento más fiable combina tres observaciones: el espesor de zinc residual, la evidencia de mecanismos de corrosión local y la tasa de cambio entre inspecciones. Una tubería con zinc residual moderado pero lecturas estables en un entorno controlado puede seguir siendo apta para el servicio durante muchos años. Una tubería con mayor espesor medio pero pérdida rápida en abrazaderas, reparaciones de soldadura o caras expuestas a sales puede necesitar una acción localizada inmediata.

Para los activos de tuberías de acero galvanizadas por inmersión en caliente, el espesor se entiende mejor como un margen de corrosión medible que como una garantía de vida útil. El recubrimiento proporciona una reserva finita. Una buena práctica de inspección identifica dónde se está consumiendo esa reserva, por qué ocurre y si la siguiente intervención debe ser limpieza, corrección del drenaje, reparación localizada, recubrimiento protector adicional o sustitución. Este enfoque evita tanto la sustitución prematura como el error más costoso de esperar hasta que la corrosión del acero base ya se haya convertido en un problema estructural o de contención.
