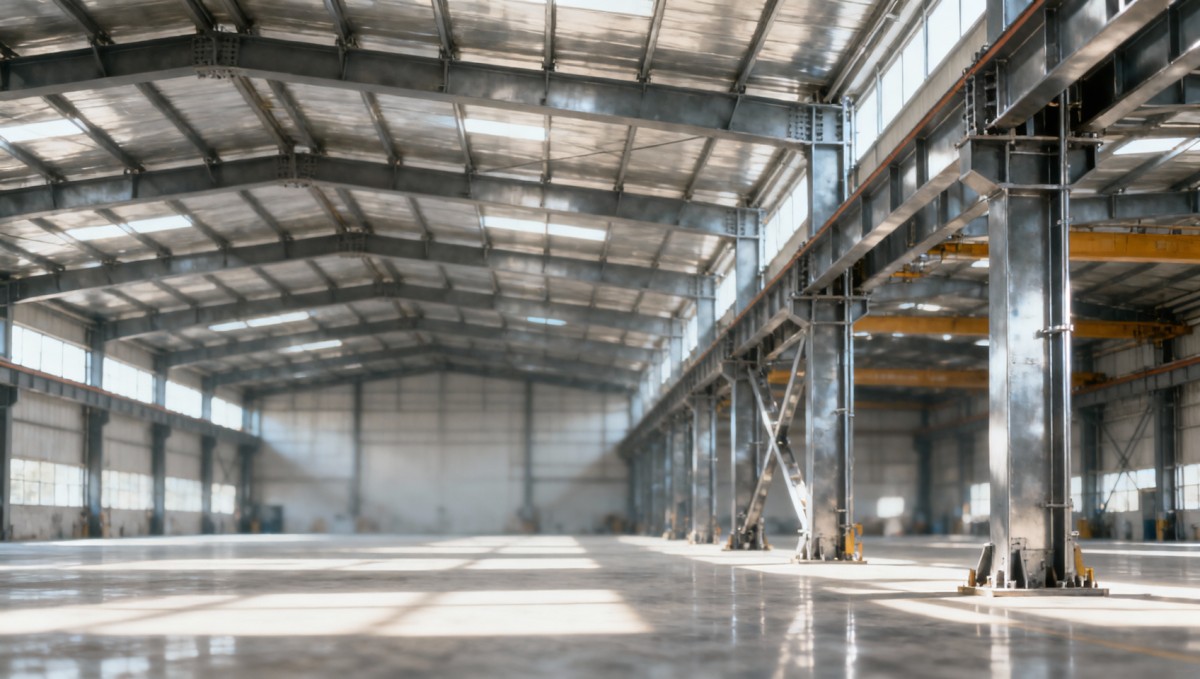

¿Cómo se comportan las vigas de acero en grandes luces?

Las vigas de acero se utilizan ampliamente cuando un edificio requiere espacios de planta abiertos, acceso libre para vehículos, áreas de producción sin interrupciones o menos columnas interiores. Almacenes, hangares de aeronaves, instalaciones logísticas, edificios comerciales, talleres, accesos a puentes y plantas industriales dependen de elementos de gran luz por razones prácticas. La ventaja básica es clara: el acero proporciona una resistencia considerable sin el peso propio asociado a muchos sistemas estructurales alternativos.

Sin embargo, una viga adecuada sobre el papel no se convierte automáticamente en una buena solución para grandes luces. A medida que aumenta la luz, el diseño suele estar controlado menos por la simple resistencia del material y más por la rigidez, la estabilidad, las condiciones de apoyo, el comportamiento de las conexiones, las tolerancias de fabricación y la aptitud para el servicio. Una viga puede soportar con seguridad la carga requerida y, aun así, deformarse lo suficiente como para agrietar acabados, provocar acumulación de agua en una cubierta, alterar equipos sensibles o generar una flecha visual incómoda.

Para una evaluación técnica, la pregunta útil no es simplemente «¿Qué distancia puede salvar una viga de acero?». No existe una respuesta universal responsable a ello. La mejor pregunta es: bajo la combinación de cargas real, la disposición de arriostramiento y la norma de diseño aplicable, ¿qué controla el comportamiento de la viga?

Por qué el acero es eficaz cuando las luces aumentan

La geometría de una sección en I o en H sitúa la mayor parte de su material en las alas, alejadas del eje neutro. Esta es una forma eficiente de resistir la flexión. Bajo cargas gravitacionales, el ala superior generalmente está sometida a compresión y el ala inferior a tracción; aumentar el peralte de la sección incrementa el brazo de palanca entre esas fuerzas y puede mejorar considerablemente la eficiencia a flexión.

El acero también ofrece un comportamiento elástico predecible. Los diseñadores pueden calcular el momento flector, el cortante, la tensión y la deflexión mediante métodos estructurales establecidos, y luego verificar el resultado frente a la normativa pertinente. En trabajos internacionales, esto normalmente implica confirmar los requisitos específicos del proyecto conforme a normas como ASTM, EN, JIS o GB, en lugar de asumir que un perfil nominalmente similar es intercambiable entre mercados.

Dicho esto, las luces mayores tienden a penalizar las pequeñas suposiciones. Un aumento moderado de la luz puede producir un incremento mucho mayor de la deflexión. Para una viga simplemente apoyada bajo carga uniforme, la deflexión varía aproximadamente con la cuarta potencia de la luz cuando la rigidez de la sección no cambia. Por ello, una viga que funciona cómodamente en un vano moderado puede volverse visiblemente flexible cuando se extiende sobre una abertura mayor.

En la práctica, la eficiencia en grandes luces suele derivar del uso de la forma estructural adecuada, en lugar de simplemente seleccionar una sección laminada más pesada. Una viga más profunda, una viga armada de placas, una viga alveolada, una viga celular, un elemento de sección variable, una cercha o una viga compuesta pueden ser más racionales según la arquitectura, la disposición de las instalaciones, la secuencia de montaje y la capacidad de fabricación disponible.

La resistencia es solo una parte de la evaluación

La primera comprobación suele ser la capacidad a flexión. La viga debe resistir el momento de diseño máximo sin fluencia, pandeo local u otra falla por estado límite. También debe verificarse el cortante cerca de los apoyos, especialmente en vigas de transferencia muy cargadas y en zonas cortas que soportan reacciones concentradas. Cuando una carga puntual apoya sobre un ala, la fluencia del alma, el aplastamiento del alma y los requisitos de rigidizadores locales pueden cobrar más importancia que el cálculo global de flexión.

No obstante, una viga de gran luz suele seleccionarse por deflexión más que por resistencia. El límite determinante puede estar establecido por el drenaje de cubiertas, los sistemas de cielorraso, las interfaces de fachada, los tabiques, los carriles de grúa, los equipos mecánicos o las expectativas visuales del propietario. El límite aplicable no es una regla genérica; debe provenir de la normativa estructural aplicable, las especificaciones del proyecto y los sistemas soportados por la viga.

Esta distinción es importante durante la ingeniería de valor. Reducir el peso de la sección puede mantener una capacidad última adecuada, pero llevar la deflexión más allá de una condición de servicio aceptable. El problema resultante puede no aparecer hasta que se instalen la cubierta, los acristalamientos, los paneles de yeso, las tuberías o las puertas elevadizas. Para entonces, sustituir o reforzar una viga principal rara vez resulta económico.

La estabilidad lateral es donde fallan muchas suposiciones sobre grandes luces

Cuando el ala comprimida de una viga no está adecuadamente arriostrada, puede desplazarse lateralmente y girar. Este comportamiento, conocido como pandeo lateral-torsional, puede reducir la capacidad útil a flexión mucho antes de que el acero alcance su límite elástico nominal. El riesgo se vuelve más pronunciado a medida que aumenta la longitud no arriostrada, especialmente en vigas poco profundas o en vigas que soportan carga por encima del centro de cortante.

Una cubierta metálica, una losa de piso, un sistema de correas o una línea de arriostramiento discreta pueden proporcionar restricción, pero solo si están diseñados y conectados para hacerlo. No basta con ver una cubierta en contacto con el ala de la viga en un plano. Los evaluadores deben preguntarse si la orientación de la cubierta, los sujetadores, la acción de diafragma, la secuencia de instalación y la dirección de la carga proporcionan realmente el arriostramiento supuesto. Durante el montaje, es posible que la restricción permanente aún no exista, lo que genera un problema independiente de estabilidad temporal.

La condición de apoyo también es importante. Una viga modelada como simplemente apoyada se comporta de manera diferente a una diseñada para desarrollar continuidad de momento mediante conexiones rígidas. En pórticos reales, la rigidez de las conexiones no siempre es perfectamente articulada ni perfectamente empotrada. Las hipótesis de base deben corresponder con los detalles de conexión que realmente se fabricarán e instalarán.

Selección de sección: el peralte suele importar más que el grado

El acero de mayor resistencia puede aumentar la resistencia a flexión, pero no resuelve proporcionalmente la deflexión porque el módulo elástico sigue siendo ampliamente similar entre los aceros estructurales al carbono convencionales. Si la rigidez controla el diseño, aumentar el peralte suele ser más eficaz que cambiar a un grado de mayor límite elástico. Este es un punto común de confusión cuando los equipos se centran únicamente en el límite elástico durante la selección inicial del material.

Un elemento más profundo puede introducir sus propias contrapartidas: menor altura libre, transporte más difícil, conexiones de extremo más grandes y posibles conflictos de coordinación con conductos o rociadores. Las vigas celulares y alveoladas pueden ayudar a pasar instalaciones a través del alma, pero las aberturas deben diseñarse para el cortante, las tensiones locales y la calidad de fabricación. No son simplemente vigas ordinarias con agujeros cortados.

Las vigas armadas de placas ofrecen otra alternativa cuando las secciones laminadas son insuficientes o ineficientes. Las dimensiones de sus alas y alma pueden adaptarse a la envolvente de momentos y cortantes. El beneficio es colocar el material donde se necesita; el costo es una mayor complejidad de fabricación, control de soldadura, requisitos de inspección y, en ocasiones, un plazo de entrega más largo. Un diseño teóricamente más ligero no es necesariamente la opción de adquisición de menor riesgo si sus detalles son difíciles de ejecutar de forma consistente.

Las conexiones, los empalmes y el montaje requieren atención temprana

En grandes luces, la viga es solo una parte de la trayectoria de carga. Placas de extremo, pernos, soldaduras, rigidizadores, placas de apoyo, paneles de columna y cimentaciones deben transferir con seguridad las reacciones y los momentos. Una viga pesada colocada sobre un ala de columna subdimensionada o una conexión de asiento con detalles insuficientes simplemente desplaza la debilidad a otra parte.

La longitud de transporte es otra limitación práctica. Un elemento que es sencillo de diseñar en una sola pieza puede ser difícil de transportar, maniobrar, descargar o elevar en obra. Los empalmes en campo pueden hacer que la logística sea manejable, pero requieren una alineación precisa, un procedimiento definido de atornillado o soldadura y una responsabilidad clara para el control de tolerancias. En vigas que soportan acabados arquitectónicos o sistemas de grúas, incluso pequeñas diferencias de nivel en un empalme pueden importar.

La contraflecha suele especificarse para compensar una parte de la deflexión anticipada por carga muerta. Debe utilizarse con cuidado. La contraflecha no aumenta la resistencia de la viga, no elimina el movimiento por carga viva y puede causar problemas de coordinación si no se comunica a los instaladores de cubierta, contratistas de fachada y oficios mecánicos. La contraflecha objetivo debe vincularse a una hipótesis de carga clara, en lugar de tratarse como una característica de fabricación predeterminada.

La exposición ambiental puede modificar la estrategia de materiales

La mayoría de los pórticos principales de gran luz utilizan acero estructural al carbono con un sistema de recubrimiento o protección contra incendios adecuado a la exposición. En entornos corrosivos, la solución correcta puede incluir la selección del recubrimiento, una reserva por corrosión, detalles de drenaje, evitar acumulaciones de agua o el uso local de componentes de acero inoxidable. La elección del material debe seguir el mecanismo de exposición, no simplemente una preferencia por una etiqueta de resistencia a la corrosión.

Por ejemplo, en el procesamiento de alimentos, la manipulación de productos químicos, las áreas de equipos médicos o los conjuntos cercanos a entornos marinos, pueden especificarse placas inoxidables para protecciones, interfaces de revestimiento, ménsulas, bandejas o piezas secundarias fabricadas. UnaPlaca de acero inoxidable 304L puede ser pertinente cuando se requieren resistencia a la corrosión, conformabilidad y soldabilidad. Su resistencia a la tracción suministrada se indica como mínimo 520 MPa, con un módulo elástico indicado de 193 GPa. Sin embargo, no debe sustituirse sin consideración por el material de la viga principal: la selección del grado inoxidable, los valores de diseño estructural, la interacción galvánica, la exposición a la temperatura y las especificaciones del proyecto requieren verificación independiente.

El fuego es igualmente importante. El acero sin protección pierde resistencia y rigidez a medida que aumenta la temperatura. La clasificación requerida de resistencia al fuego, si existe, afecta la elección de recubrimiento intumescente, protección con placas, material proyectado o encamisado de hormigón. Estos sistemas añaden peso, restricciones de detallado, necesidades de inspección y consideraciones de mantenimiento que deben incluirse en el modelo de diseño de la viga cuando corresponda.

Una secuencia práctica de revisión para vigas de gran luz

Una evaluación fiable suele comenzar con la disposición de luces y la trayectoria de carga: cargas de cubierta o piso, cargas impuestas, cargas de equipos, nieve, efectos del viento, demandas sísmicas cuando corresponda y cargas concentradas de instalaciones suspendidas. Las siguientes preguntas se refieren a la aptitud para el servicio: deflexión, vibración, acumulación de agua, equipos sensibles a la alineación y acabados. Solo entonces cobra sentido la discusión sobre la optimización del peso.

También conviene revisar los detalles que con frecuencia se omiten en las solicitudes iniciales de adquisición: longitudes no arriostradas, posiciones de correas o viguetas, longitud de apoyo, recortes, aberturas en el alma, rigidizadores, ubicaciones de empalmes, categoría de soldadura, grado de pernos, tratamiento superficial y documentación de inspección. Una designación de sección por sí sola no define una solución completa de viga de gran luz.

Para proyectos globales, la trazabilidad del material y la consistencia dimensional merecen una atención similar. Hongteng Fengda fabrica y exporta productos de acero estructural, incluidas vigas de acero, acero angular, canales, perfiles conformados en frío y componentes personalizados. Para proyectos suministrados en América del Norte, Europa, Oriente Medio y el Sudeste Asiático, la discusión útil en la etapa inicial no suele ser «¿Qué viga es la más barata?», sino «¿Qué norma, grado, tolerancias, detalles de fabricación y secuencia de entrega se requieren para esta estructura en particular?». Las respuestas claras reducen el riesgo de rediseño después de que la producción haya comenzado.

Una visión equilibrada

Las vigas de acero tienen un desempeño excepcional en grandes luces cuando la geometría de su sección, el sistema de arriostramiento, las conexiones y los detalles de fabricación se tratan como un único sistema estructural. Su relación resistencia-peso hace posibles edificios abiertos y adaptables, pero el trabajo en grandes luces no tolera hipótesis incompletas. La deflexión, la estabilidad lateral, el comportamiento de los apoyos, las etapas de montaje, la protección contra la corrosión y las limitaciones de transporte pueden controlar la decisión final.

El enfoque adecuado consiste en establecer tempranamente las cargas y los criterios de aptitud para el servicio, seleccionar la forma estructural antes de optimizar el peso de cada elemento y verificar que el arriostramiento y las conexiones previstos puedan construirse realmente. Cuando se mantiene esta disciplina, una viga de acero no es solo una pieza larga de metal que salva una abertura; se convierte en una parte controlada y duradera de la trayectoria de carga completa del proyecto.
