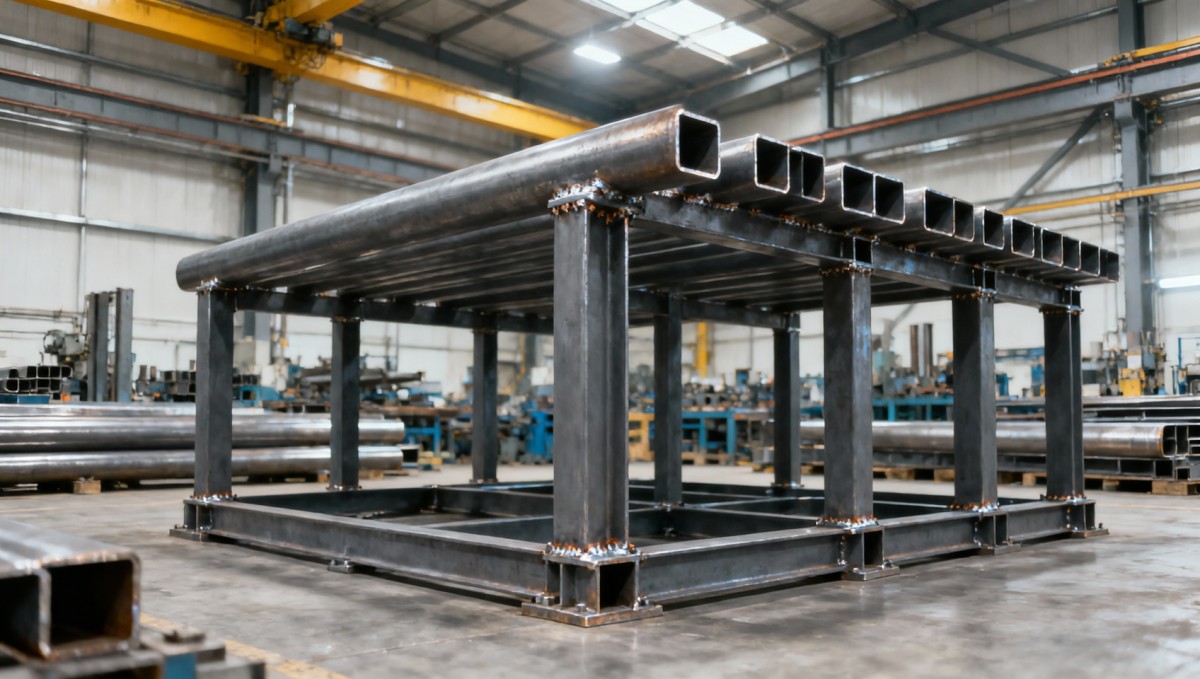

Un bastidor puede parecer de tamaño adecuado en un plano, pero comportarse de forma muy diferente una vez que soporta cargas de cubierta, equipos, presión del viento o impactos repetidos de vehículos. La razón a menudo no es solo el peso nominal del acero, sino la relación entre las dimensiones de los tubos de acero y la forma en que las fuerzas se transmiten a través del bastidor.

Para los evaluadores técnicos, el diámetro exterior o la profundidad total de la sección, el espesor de pared, la geometría de las esquinas, la longitud sin apoyo y el grado del material deben considerarse conjuntamente. Un tubo más grande no es automáticamente la mejor opción, y una pared más gruesa no siempre es la más eficiente. La sección correcta depende de si el elemento está gobernado por compresión axial, flexión, torsión, pandeo local, resistencia de conexiones, límites de servicio o una combinación de estas condiciones.

Este análisis se centra en secciones estructurales huecas utilizadas en bastidores soldados, bases de maquinaria, edificios modulares, estanterías, estructuras agrícolas, soportes de equipos y fabricaciones industriales. También explica por qué una especificación dimensional precisa es importante al adquirir tubos o componentes estructurales personalizados conformados en frío según ASTM, EN, JIS, GB o requisitos específicos del proyecto.

La capacidad de carga no es un único valor

Cuando alguien pregunta cuánta carga puede soportar un tubo de acero, la respuesta técnicamente correcta es: depende del modo de carga y de la geometría del bastidor. Un poste vertical sometido a compresión centrada se evalúa de forma distinta que una viga que soporta una carga distribuida de cubierta. Un arriostramiento diagonal experimenta ciclos de tracción y compresión. Un tubo rectangular utilizado como voladizo puede estar gobernado por la deflexión mucho antes de alcanzar su límite elástico nominal.

En el diseño práctico de bastidores, las verificaciones más importantes suelen incluir:

• Capacidad axial: resistencia a la tracción o compresión directa.
• Capacidad a flexión: resistencia al momento flector.
• Capacidad a cortante: resistencia a cargas transversales cerca de apoyos o cargas concentradas.
• Resistencia al pandeo: estabilidad bajo compresión, incluido el pandeo global y local.
• Deflexión y vibración: comportamiento en servicio bajo cargas de trabajo.
• Capacidad de conexión: capacidad de las uniones soldadas, atornilladas o con cartelas para transferir las fuerzas aplicadas.

Un tubo puede ser suficientemente resistente en términos puramente de material, pero aun así resultar inadecuado porque pandea con una gran longitud sin arriostramiento, se deflecta demasiado, tiene un espesor de pared insuficiente para una conexión o no puede tolerar las fuerzas locales introducidas por un perno, placa base o soldadura.

Las dimensiones exteriores determinan la rigidez de forma más significativa de lo que muchos compradores esperan

El tamaño exterior de un tubo—su diámetro exterior para una sección hueca circular (CHS), o su ancho y profundidad para una sección hueca cuadrada y rectangular (SHS y RHS)—tiene una influencia importante en la rigidez a flexión. Esto se debe a que el acero más alejado de la línea central de la sección contribuye de manera desproporcionada al segundo momento de área, comúnmente llamado momento de inercia,I.

Para una viga, la deflexión está estrechamente relacionada con la relación entre luz y rigidez. En términos simplificados, un mayor EI significa menor deflexión, donde E es el módulo elástico del acero e I es el momento de inercia de la sección. Dado que los aceros estructurales presentan módulos elásticos ampliamente similares independientemente del grado, cambiar la geometría del tubo suele ser la forma más directa de mejorar la rigidez.

Considere dos tubos rectangulares con un área de acero similar. La sección más profunda generalmente funciona mucho mejor cuando la flexión ocurre respecto a su eje fuerte. Alejar el material del eje neutro crea un mayor módulo de sección,Z, lo que mejora la resistencia a la flexión. Por ello, un RHS orientado con su lado más profundo en vertical puede soportar mucha más flexión inducida por gravedad que el mismo RHS girado 90 grados.

Esta decisión de orientación es fácil de pasar por alto en los documentos de compra. Una especificación que solo indique “RHS 100 × 50 × 4 mm” sin identificar la orientación del elemento, el plano de carga y la disposición de las conexiones puede dejar a los equipos de fabricación con una ambigüedad innecesaria.

El espesor de pared afecta a más que el peso de la sección

El espesor de pared suele tratarse como una simple mejora de capacidad: aumentar el espesor, aumentar la resistencia. Aunque esto es cierto hasta cierto punto, el espesor tiene varios efectos independientes que merecen evaluarse individualmente.

Las paredes más gruesas aumentan el área de la sección transversal, lo que mejora la capacidad axial nominal a tracción y compresión. También aumentan el módulo de sección y el momento de inercia, aunque un incremento moderado de la dimensión exterior puede proporcionar un mayor beneficio de rigidez que un aumento equivalente del espesor de pared. Cuando gobiernan la flexión y la deflexión, ampliar el perfil puede por tanto ser más eficiente en uso de material que seleccionar simplemente un calibre mucho más pesado.

El espesor es especialmente importante cuando gobierna el comportamiento local. Los tubos de pared delgada pueden experimentar pandeo local de placa en las caras planas de un RHS o SHS antes de que el acero alcance su tensión de fluencia prevista. La consideración pertinente es la relación ancho-espesor de los elementos de pared. Una cara ancha y delgada es más susceptible a arrugarse o pandear hacia dentro bajo compresión; una proporción de pared más compacta proporciona un comportamiento plástico o elástico más fiable conforme a las reglas de diseño normativas.

El diseño de conexiones también hace que el espesor de pared sea crítico. Una pared de tubo adecuada a lo largo de la luz del elemento puede ser demasiado delgada en una conexión atornillada, donde la presión de apoyo, el desgarro, el punzonamiento o la deformación localizada de la pared se convierten en una preocupación. La soldadura sobre tubos delgados requiere un control igualmente cuidadoso. Un aporte de calor excesivo puede deformar la sección, mientras que las soldaduras concentradas pueden introducir tensiones locales que no se reflejan en un cálculo básico de vigas.

Elementos a compresión: la longitud puede superar en importancia al tamaño de la sección

Las columnas, puntales y arriostramientos a compresión muestran por qué las dimensiones de los tubos de acero no pueden seleccionarse de forma aislada. Un tubo corto puede soportar una fuerza de compresión elevada basándose en gran medida en su área transversal y resistencia de fluencia. A medida que aumenta la longitud sin apoyo, el pandeo global se vuelve más influyente.

El parámetro determinante suele expresarse mediante la esbeltez, que relaciona la longitud efectiva de pandeo con el radio de giro,r. Las dimensiones mayores del tubo generalmente aumentan r, haciendo que el elemento sea menos esbelto y más estable. Sin embargo, la longitud efectiva es igualmente importante. La restricción en los extremos, los puntos de arriostramiento, el desplazamiento lateral del bastidor y la rigidez de las uniones pueden modificar sustancialmente la condición de pandeo.

Un error común en compras es comparar solo espesores de pared: por ejemplo, elegir un tubo cuadrado de 80 mm más pesado en lugar de verificar si un tubo cuadrado de 100 mm con una pared más adecuada puede proporcionar una resistencia al pandeo superior con una masa similar o menor. Este último suele colocar más acero lejos del centroide, aumentando el radio de giro y mejorando la eficiencia a compresión.

Para los elementos a compresión, los evaluadores deben confirmar si el diseño utiliza la longitud libre real del elemento, un factor de longitud efectiva definido por norma y las propiedades respecto al eje más débil de la sección seleccionada. Los tubos cuadrados y circulares se comportan de manera más uniforme en distintas direcciones que los tubos rectangulares, pero los elementos RHS pueden ser muy eficientes cuando su eje más resistente se alinea con la dirección de carga principal y se proporciona una restricción lateral adecuada.

La forma de la sección cambia el comportamiento del bastidor

Los tubos redondos, cuadrados y rectangulares no son intercambiables simplemente porque su área nominal o masa sea similar. Cada forma presenta un equilibrio diferente entre practicidad de fabricación, comportamiento torsional, rigidez direccional y accesibilidad de conexión.

Para bastidores expuestos a torsión—como soportes de equipos descentrados, estructuras de señalización, conjuntos en voladizo y bastidores de maquinaria con cargas irregulares—los tubos de acero cerrados ofrecen una ventaja importante frente a las secciones abiertas. Su forma cerrada proporciona una rigidez torsional mucho mayor. Aun así, no debe suponerse que la demanda torsional es inexistente: las conexiones excéntricas, trayectorias de carga desiguales y accesorios soldados pueden generar torsión incluso en bastidores aparentemente sencillos.

El grado de acero aumenta la resistencia, pero no resuelve un problema de rigidez

El acero de mayor resistencia puede aumentar la resistencia de diseño de un tubo cuando gobierna la fluencia. Esto puede permitir una reducción del espesor de pared o una mayor capacidad de carga para la misma geometría, sujeto a la norma de diseño aplicable. Sin embargo, la selección del grado no cambia materialmente el módulo elástico del acero. Un tubo de mayor límite elástico no se deflectará automáticamente menos bajo carga de servicio.

Esta distinción importa en estructuras con tolerancias estrictas de alineación, revestimiento, acristalamiento, transportadores o equipos. Si la preocupación es una flecha excesiva, vibración o deriva del bastidor, la solución puede ser una mayor dimensión exterior, una luz más corta, arriostramiento adicional o una trayectoria de carga revisada, y no simplemente un material de mayor grado.

La documentación del material debe identificar la norma pertinente, el grado, los límites de composición química cuando se requieran, las propiedades mecánicas y las tolerancias dimensionales. Para tubos estructurales y componentes fabricados de suministro internacional, el equipo del proyecto también debe verificar si la norma especificada cubre la forma de producto suministrada. Los requisitos ASTM, EN, JIS y GB no son automáticamente intercambiables sin revisión de ingeniería.

La dimensión nominal es solo el comienzo

Los cálculos de diseño suelen utilizar propiedades nominales o especificadas de la sección, pero la calidad de fabricación depende de que las dimensiones reales permanezcan dentro de las tolerancias permitidas. El ancho exterior, profundidad, diámetro, espesor de pared, radio de esquina, rectitud, torsión y longitud pueden afectar al ajuste y al rendimiento.

El espesor de pared es especialmente sensible en secciones huecas porque incluso una pequeña reducción afecta al área, la esbeltez local, el comportamiento de soldadura y el apoyo en conexiones. Los compradores técnicos deben definir si la inspección se basa en el espesor nominal, el espesor mínimo permitido o una norma de tolerancia específica. También deben establecer dónde se tomarán las mediciones de espesor, especialmente en perfiles conformados en frío cuya geometría de esquinas difiere de las regiones de pared plana.

Para bastidores soldados, la rectitud y la escuadría no son solo aspectos estéticos. Las imperfecciones iniciales pueden aumentar los efectos de segundo orden en elementos a compresión y crear problemas de montaje en interfaces atornilladas. Un bastidor bien diseñado merece un control dimensional igualmente riguroso durante el corte, conformado, soldadura e inspección final.

Las conexiones pueden convertirse en el eslabón débil

La capacidad calculada de un elemento tubular tiene un valor limitado si la unión no puede transferir la carga. Las conexiones de bastidores introducen tensiones concentradas que a menudo son más severas que las tensiones en el centro de la luz del elemento. Una pared de tubo delgada puede aplastarse bajo un grupo de pernos; una placa de extremo puede producir fluencia local; un elemento secundario soldado a un cordón puede requerir refuerzo o una evaluación detallada de la unión tubular.

Antes de finalizar las dimensiones de los tubos de acero, los evaluadores técnicos deben plantear preguntas prácticas: ¿Hay suficiente acceso interno para pernos o respaldo? ¿La pared soportará la soldadura de filete o de ranura requerida? ¿La placa base distribuye adecuadamente la carga de la columna? ¿Se necesitan rigidizadores cerca de conexiones de alta carga? ¿La geometría propuesta puede fabricarse repetidamente sin deformación?

Estas preguntas son especialmente relevantes para componentes estructurales de acero OEM. Un proveedor puede ser capaz de fabricar el perfil solicitado, pero la revisión de fabricabilidad puede identificar cambios que preserven la intención del diseño y reduzcan la dificultad de soldadura, el riesgo de manipulación o el uso innecesario de material.

Una secuencia de selección disciplinada para bastidores estructurales

En lugar de seleccionar un tubo de una tabla de pesos y trabajar hacia atrás, comience por el papel del elemento en el bastidor. Identifique las combinaciones de carga determinantes, la dirección de carga, la luz o longitud efectiva, las condiciones de apoyo, la disposición de arriostramientos y el diseño de conexiones. Después compare las secciones candidatas según el área de sección, momento de inercia, módulo de sección, radio de giro, esbeltez de pared y capacidad de conexión disponible.

Verifique por separado los estados límite últimos y de servicio. Un elemento que cumple el diseño de resistencia puede seguir siendo inadecuado si se deflecta excesivamente, transmite vibración o genera movimiento inaceptable en las interfaces de equipos. Cuando sean relevantes la reserva por corrosión, el galvanizado, los recubrimientos o la exposición ambiental a largo plazo, estos deben incorporarse a la especificación en lugar de dejarse como un ajuste tardío de compra.

Para proyectos globales, una documentación clara reduce el riesgo de recibir tubos visualmente similares pero mecánicamente inadecuados. Una solicitud completa debe indicar el tamaño del perfil, espesor de pared, grado, norma de producto aplicable, tolerancia de longitud, condición superficial, requisitos de ensayo o inspección, y si el alcance del suministro incluye corte, perforación, soldadura, montaje o tratamiento protector.

Hacer que las dimensiones de los tubos de acero funcionen para todo el bastidor

El tubo más económico rara vez es la sección más ligera sobre el papel o la pared más gruesa disponible. Es la sección que cumple los requisitos de resistencia, estabilidad, rigidez, conexión, fabricación y suministro como un sistema coordinado. Aumentar las dimensiones exteriores puede ser la respuesta más eficiente a la flexión o el pandeo. Aumentar el espesor de pared puede ser esencial para la resistencia al pandeo local y conexiones duraderas. Cambiar de RHS a SHS o CHS puede mejorar el comportamiento bajo carga multidireccional o torsional.

Al evaluar tubos de acero estructural, trate las dimensiones como variables de diseño en lugar de etiquetas de catálogo. Revíselas junto con la longitud del elemento, orientación, grado de acero, detalle de las uniones y normas aplicables. Este enfoque proporciona a los equipos de proyecto una base más clara para la aprobación técnica y ayuda a los fabricantes a traducir la intención de ingeniería en componentes de acero estructural uniformes y fabricables.
