El acero al carbono en ángulo ofrece un muy buen desempeño en conexiones estructurales cuando su tamaño, grado, detallado y calidad de fabricación corresponden a la trayectoria real de cargas. Su geometría de dos alas proporciona a los diseñadores una forma práctica de conectar elementos, transmitir tracción o compresión, arriostrar marcos, soportar equipos y construir cerchas sin el peso ni el coste de secciones laminadas más grandes. El material en sí rara vez es el punto débil. Las fallas de conexión se deben con mayor frecuencia a una disposición deficiente de los pernos, distancia al borde insuficiente, flexión local del ala, defectos de soldadura, exposición a la corrosión o supuestos basados en dimensiones nominales en lugar de propiedades certificadas.

Para que una conexión sea fiable, el acero al carbono en ángulo debe evaluarse como parte de un sistema: el ángulo, los pernos o soldaduras, las placas conectadas, el elemento de soporte, las condiciones de instalación y la norma de diseño aplicable deben trabajar conjuntamente. Un ángulo resistente no puede compensar una placa de unión subdimensionada, y un perno de alta resistencia no resolverá una excentricidad excesiva en la conexión.

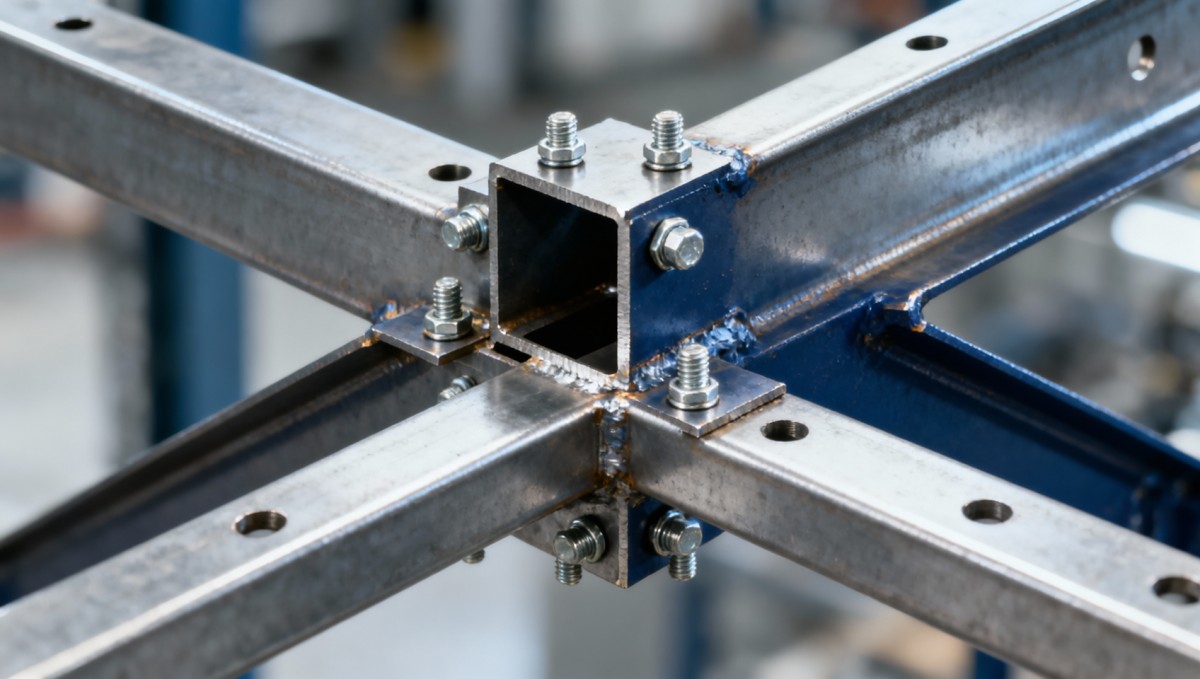

Cómo el acero al carbono en ángulo transmite cargas estructurales

La ventaja básica de un ángulo es su geometría. Dos alas perpendiculares crean una sección compacta que puede fijarse a una o dos caras de otro elemento. Esto hace que el acero al carbono en ángulo sea útil cuando una placa plana carecería de rigidez, pero un canal o una viga serían innecesariamente grandes.

En conexiones de tracción, un ángulo suele transmitir la fuerza a través de una de sus alas hacia una placa de unión mediante pernos o soldaduras. La otra ala aporta cierta rigidez, pero puede no estar conectada directamente. Esta diferencia es importante. Cuando solo se conecta un ala, la carga no pasa por el centroide del ángulo. La excentricidad resultante puede introducir flexión secundaria y reducir la capacidad efectiva a tracción del elemento. Una conexión que parece adecuada al comprobar únicamente la fluencia de la sección bruta puede seguir estando controlada por la rotura de la sección neta, el desgarro en bloque o el efecto de retraso por cortante.

En compresión, los ángulos se utilizan con frecuencia como elementos de arriostramiento, diagonales de cerchas, marcos y columnas pequeñas. En este caso, el rendimiento de la conexión depende en gran medida de la esbeltez del elemento y de la restricción en los extremos. Un ángulo corto y robusto puede desarrollar una resistencia considerable a compresión, mientras que un ángulo largo y esbelto puede pandear a una carga mucho menor. La conexión debe proporcionar la restricción asumida por el modelo de diseño. Si el detalle permite rotación o crea un desplazamiento no previsto, el comportamiento práctico de pandeo puede diferir del cálculo.

Para conexiones de cortante, los ángulos se utilizan a menudo como ángulos de clip, ángulos de asiento o ángulos de entramado. Su función suele ser transmitir las reacciones de las vigas a una columna, viga principal, placa de pared o marco de soporte. El ala del ángulo puede experimentar aplastamiento por perno, desgarro, fluencia local y flexión bajo la reacción. En una conexión de asiento, el ala sobresaliente también puede actuar como un pequeño voladizo. Este comportamiento local merece atención, especialmente cuando una conexión nominalmente simple recibe cargas durante la construcción, impacto, vibración o cargas de servicio repetidas.

Una respuesta breve útil es la siguiente: el acero al carbono en ángulo es fiable en conexiones estructurales atornilladas y soldadas porque combina una resistencia utilizable con una geometría de fijación flexible, pero su capacidad real suele estar controlada por el detallado de la conexión y la estabilidad local más que por el grado de acero por sí solo.

Qué suele controlar la capacidad de una conexión

Muchos errores de compra y revisión comienzan con una simplificación comprensible: comparar únicamente el tamaño del ángulo y el límite elástico. Son datos necesarios, pero no determinan la capacidad de una conexión.

Para un ángulo atornillado, las comprobaciones críticas suelen incluir:

• Fluencia de la sección bruta del ángulo bajo tracción.
• Rotura de la sección neta a través de los agujeros de los pernos.
• Desgarro en bloque alrededor del grupo de pernos.
• Cortante de pernos, tracción de pernos y carga combinada cuando corresponda.
• Aplastamiento y desgarro en los agujeros de los pernos.
• Flexión del ala o aplastamiento local cerca de la conexión.
• Resistencia al deslizamiento cuando la conexión se especifica como crítica al deslizamiento.

El estado límite determinante puede cambiar con una pequeña revisión del detallado. Aumentar el diámetro del perno crea un agujero mayor y puede reducir el área neta. Acercar los pernos a un borde puede mejorar el montaje, pero puede reducir la resistencia al desgarro. Añadir un perno puede mejorar la capacidad a cortante y, al mismo tiempo, crear una trayectoria de desgarro en bloque menos favorable. Por ello, el detallado de conexiones debe verificarse como una disposición completa, no como una lista de capacidades independientes de los componentes.

Las conexiones soldadas generan un conjunto diferente de cuestiones. Las soldaduras de filete son comunes porque se adaptan a la forma del ángulo y son sencillas de fabricar. Sin embargo, la longitud y tamaño de la soldadura, el acceso, las ubicaciones de inicio y finalización, y la distribución de la fuerza entre las dos alas afectan el desempeño. Una soldadura especificada en un ala debe poder introducir fuerza en el ángulo sin causar distorsión local excesiva ni una concentración de tensiones desfavorable. Las soldaduras intermitentes pueden ser adecuadas en determinados elementos secundarios, pero requieren una protección anticorrosiva cuidadosa y no deben seleccionarse únicamente para reducir el metal de soldadura.

Cuando un elemento está sometido a cargas repetidas, como soportes de equipos, estructuras relacionadas con grúas, pasarelas, bases de maquinaria vibratoria o componentes de arriostramiento cíclico, la categoría de detalle por fatiga se vuelve importante. Una conexión adecuada para resistencia estática puede no ser apta para una aplicación de alto número de ciclos. Las terminaciones de soldadura, los cambios bruscos de sección, las soldaduras mal acabadas y la excentricidad no prevista pueden convertirse en detalles sensibles a la fatiga. La norma de proyecto aplicable y el historial de cargas deben determinar esta decisión.

El grado de acero importa, pero no lo es todo

Los grados de acero estructural al carbono suelen seleccionarse conforme a los sistemas ASTM, EN, JIS o GB. La designación exacta debe especificarse de acuerdo con el contrato del proyecto, el código de diseño y la disponibilidad de material. No es seguro considerar que los grados de distintos sistemas son automáticamente intercambiables simplemente porque sus límites elásticos mínimos publicados parecen similares. Pueden diferir los límites de composición química, las propiedades relacionadas con el espesor, los requisitos de impacto, las reglas de ensayo, las condiciones de suministro y las prácticas de certificación.

Para el acero al carbono en ángulo utilizado en conexiones habituales de edificios, la soldabilidad suele ser tan importante como el límite elástico. El equivalente de carbono, los límites de azufre y fósforo, y el procedimiento de soldadura previsto influyen en que el material pueda soldarse de forma fiable. Un grado de mayor resistencia puede ser beneficioso cuando el peso o el espacio del elemento están limitados, pero puede exigir un control de fabricación más riguroso. Los requisitos de precalentamiento, el aporte térmico, los consumibles y la cualificación de soldadura deben confirmarse, no suponerse.

El espesor también modifica la cuestión práctica. Las secciones angulares delgadas pueden ser económicas y fáciles de manipular, pero son más susceptibles a la deformación local del ala, a la distorsión térmica durante la soldadura y a una menor tolerancia a errores de ubicación de los agujeros para pernos. Los ángulos más pesados mejoran la robustez, pero pueden generar restricciones de soldadura, cuestiones de manipulación y una geometría de conexión que ya no se ajuste a la placa de unión o al elemento de soporte disponible.

Los certificados de material deben revisarse frente a la especificación de compra. Como mínimo, confirme la trazabilidad del número de colada, el grado, las dimensiones de la sección, los resultados de ensayos mecánicos cuando se especifiquen y la norma aplicable. Cuando un proyecto requiera tenacidad a entalla, desempeño a través del espesor, aptitud para galvanizado o una condición específica de soldabilidad, estos requisitos deben figurar en la documentación del pedido. No deben dejarse como supuestos entre el plano de diseño y el pedido a la acería.

La geometría y las tolerancias pueden modificar el ajuste de una conexión

Los ángulos suelen tratarse como productos simples y estándar, pero la variación dimensional tiene consecuencias reales en la fabricación. Las longitudes de las alas, el espesor, el radio interior de raíz, la rectitud, la torsión y la masa por unidad de longitud pueden afectar a la forma en que un ángulo se apoya contra una placa o se alinea con un patrón de pernos. Un detalle que funciona correctamente en un modelo 3D puede resultar difícil de ensamblar cuando se acumulan las tolerancias de varios elementos.

El radio interior de raíz es fácil de pasar por alto. Si una placa de unión o de apoyo se detalla para encajar estrechamente en la esquina interior de un ángulo, el radio puede impedir el contacto completo. El resultado puede ser una holgura, un ajuste forzado o un apoyo no previsto únicamente en un borde. Los buenos detalles permiten una separación donde está presente el radio de raíz del ángulo, especialmente en conexiones de asiento y conjuntos armados.

De igual modo, las holguras estándar de los agujeros de pernos deben cumplir la norma de conexión aplicable. Los agujeros sobredimensionados o ranurados pueden facilitar el montaje en obra, el movimiento térmico o la alineación, pero pueden modificar las comprobaciones de aplastamiento, deslizamiento y distancia al borde. Son una decisión de diseño, no una comodidad de fabricación que deba añadirse posteriormente.

Para acero estructural importado, es razonable alinear la norma de planos, la norma de materiales, las tolerancias de fabricación, el plan de inspección y los requisitos de marcado antes de iniciar la producción. Proveedores como Hongteng Fengda pueden suministrar acero angular y componentes de acero estructural personalizados conforme a los requisitos de proyectos relacionados con ASTM, EN, JIS y GB, pero el comprador debe indicar claramente la especificación aplicable y la documentación requerida. El “material equivalente” no es suficientemente preciso para un paquete de conexiones crítico.

Ángulos atornillados frente a soldados

Ningún método es universalmente mejor. Las conexiones atornilladas suelen preferirse para el montaje en obra, el acceso para inspección, el reemplazo y una menor dependencia de las condiciones de soldadura en sitio. Funcionan especialmente bien en conexiones de arriostramiento, entramados secundarios, nudos de cerchas y estructuras de equipos que pueden requerir ajuste durante el montaje. Sus limitaciones incluyen la pérdida de área neta relacionada con los agujeros, el posible deslizamiento cuando no se diseñan como críticas al deslizamiento y la excentricidad adicional cuando un solo ala del ángulo se atornilla a una placa de unión.

Los ángulos soldados pueden crear conjuntos compactos fabricados en taller y reducir el número de piezas de conexión. Son útiles cuando la disposición estructural requiere transferencia continua de fuerza, espacio libre limitado o un perfil armado limpio. La soldadura en taller suele ser más fácil de controlar que la soldadura en obra, siempre que el fabricante utilice procedimientos aprobados y realice la inspección especificada. Sin embargo, en ángulos delgados, el calor excesivo puede causar distorsión. En secciones más gruesas, la preocupación se desplaza hacia la secuencia de soldadura, la restricción, el control de hidrógeno y la cualificación requerida del procedimiento de soldadura.

También existe un enfoque híbrido: soldar los componentes angulares a un conjunto de taller y luego utilizar pernos para el empalme en obra o la conexión final de montaje. Esto suele proporcionar un equilibrio práctico entre precisión de fabricación y eficiencia en obra.

Dónde los ángulos funcionan bien y dónde se requiere precaución

Las secciones angulares son una opción sólida para cerchas, arriostramientos cruzados, elementos de celosía, entramados industriales ligeros, soportes de equipos, componentes de torres, plataformas, bastidores de tuberías y estructuras de acero secundarias. Son especialmente eficientes cuando predomina la fuerza axial y la conexión puede disponerse cerca del centroide del elemento o diseñarse adecuadamente para la excentricidad.

Son menos atractivos cuando una conexión debe resistir grandes momentos biaxiales, cuando los bordes expuestos generan graves problemas de mantenimiento por corrosión o cuando se requiere una deflexión muy baja de un elemento ligeramente arriostrado. Un ángulo simple conectado por una sola ala tampoco es automáticamente adecuado para cargas cíclicas o de inversión altamente exigentes. En esos casos, los ángulos dobles, las secciones en T, los canales, las secciones huecas o los elementos armados diseñados específicamente pueden proporcionar una trayectoria de carga más clara y mejor rigidez.

La protección anticorrosiva modifica el desempeño de la conexión a lo largo de la vida útil. Los ángulos pintados necesitan una preparación superficial adecuada, cobertura de recubrimiento en los bordes y las interfaces de pernos, y un plan de mantenimiento realista. El galvanizado por inmersión en caliente es eficaz en muchas aplicaciones exteriores, pero la ventilación, el drenaje, el espesor del recubrimiento, la compatibilidad de los pernos y el ajuste posterior al galvanizado deben abordarse en el detalle de fabricación. Si se realiza soldadura después del galvanizado, deben especificarse el método de reparación y los controles de seguridad.

Una revisión práctica antes de la liberación

Antes de aprobar una conexión angular para fabricación, confirme las acciones de diseño y combinaciones de carga, el código aplicable, la orientación del ángulo, el grado de acero, la especificación de pernos o soldaduras, el tipo de agujero, las distancias al borde, el espesor de la placa de unión, el sistema anticorrosivo y los requisitos de inspección. Después, examine el conjunto como lo haría un fabricante o montador: ¿pueden las herramientas alcanzar los pernos? ¿Hay espacio para realizar una pasada de soldadura? ¿Interfiere el radio de raíz del ángulo? ¿Puede instalarse el elemento en la secuencia prevista? Estas preguntas evitan un número sorprendente de problemas en obra.

También es prudente distinguir entre un ángulo laminado estándar suministrado conforme a una norma de material reconocida y un conjunto angular fabricado suministrado conforme a un plano de conexión. El primero requiere una conformidad dimensional y de material fiable. El segundo requiere además control del corte, taladrado, soldadura, marcado, ajuste e inspección. La documentación debe reflejar esa diferencia.

Preguntas frecuentes

¿Puede utilizarse acero al carbono en ángulo para conexiones estructurales principales?

Sí, siempre que el elemento y la conexión estén diseñados para las fuerzas y condiciones de estabilidad requeridas. Los ángulos se utilizan en cerchas principales, sistemas de arriostramiento, torres y marcos industriales. Su idoneidad depende de la trayectoria completa de cargas, no solo de la forma de la sección.

¿Un ángulo más grueso siempre hace que una conexión sea más segura?

No. Un ángulo más grueso puede mejorar algunos estados límite, pero los pernos, las soldaduras, la placa de unión, el elemento de soporte o la excentricidad de la conexión pueden seguir controlando el diseño. También puede crear cambios de fabricación y ajuste que requieren revisión.

¿Pueden sustituirse directamente los grados de ángulo ASTM, EN, JIS y GB?

Solo con una revisión formal de ingeniería y compras. Compare las propiedades mecánicas requeridas, los límites químicos, la norma dimensional, los requisitos de ensayo y los criterios de aceptación del código del proyecto. Etiquetas similares o valores nominales de resistencia no demuestran equivalencia.

¿Cuál es el error de detallado más común en una conexión de ángulo simple?

Ignorar la excentricidad derivada de conectar solo un ala. La trayectoria de fuerza está desplazada respecto al centroide del ángulo, por lo que la conexión y el elemento deben comprobarse considerando el comportamiento resultante.

El acero al carbono en ángulo sigue siendo uno de los materiales más prácticos para conexiones estructurales porque tiene amplia utilidad, se fabrica fácilmente y se adapta a detalles atornillados o soldados. Su mejor desempeño proviene de una especificación rigurosa y un diseño realista de la conexión: seleccionar el grado correcto, verificar las dimensiones y propiedades certificadas, comprobar todos los estados límite pertinentes y detallar el conjunto para su fabricación y montaje. Este enfoque produce una conexión que no solo es resistente sobre el papel, sino también fiable en servicio.
