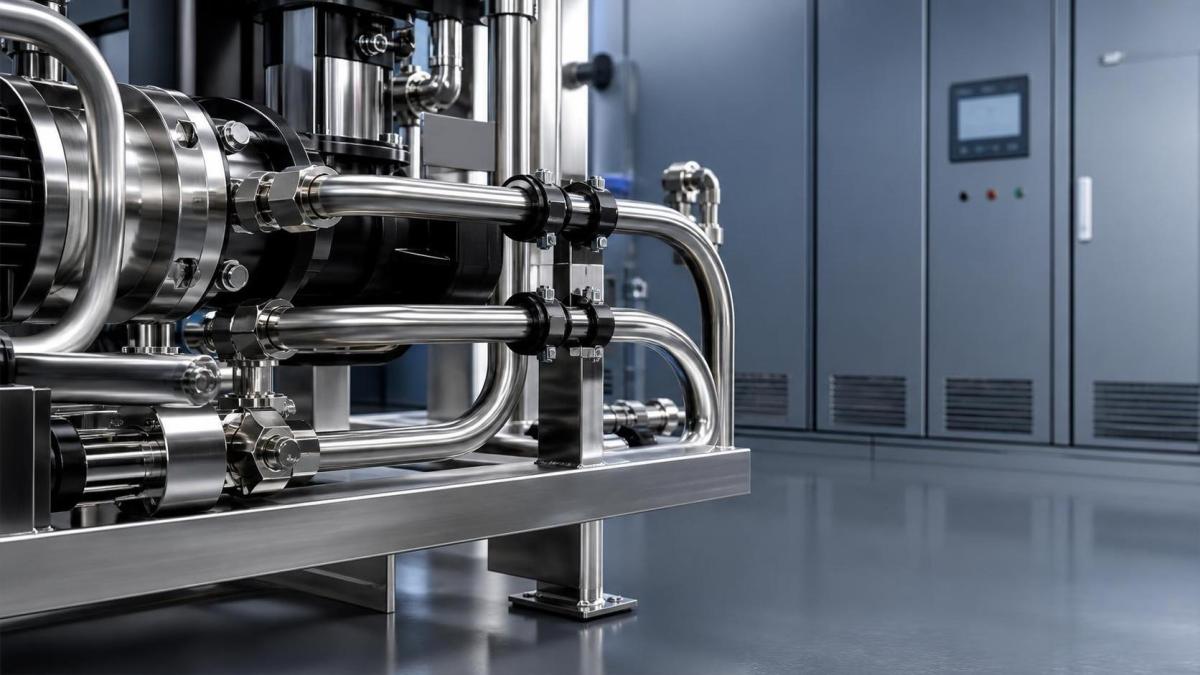

Una línea puede parecer perfectamente segura cuando una bomba está inactiva y aun así fallar después de semanas de funcionamiento. Esto ocurre con frecuencia alrededor de compresores, skids de dosificación, unidades de potencia hidráulica, paquetes de filtración y equipos de proceso, donde un pulso mecánico constante se transmite desde la máquina a las tuberías y tubos cercanos. Un leve traqueteo, marcas pulidas en una abrazadera, un racor que requiere reapriete repetido o una zona húmeda debajo de una conexión pueden ser la primera señal visible de advertencia.

La dificultad es que los daños relacionados con la vibración rara vez proceden de un único error evidente. El tubo puede ser resistente a la corrosión, los racores pueden estar correctamente montados y la presión puede mantenerse dentro del rango de diseño. Sin embargo, la flexión repetida en un tramo sin soporte, el movimiento en una conexión rígida o la resonancia a una velocidad de funcionamiento determinada pueden generar tensión por fatiga con el tiempo. Para los tubos industriales de acero inoxidable, un servicio fiable depende de tratar el tubo, los racores, los soportes, el trazado y los equipos conectados como un único sistema en movimiento, en lugar de como piezas independientes.

Empiece por el movimiento, no por la fuga

Cuando aparece una fuga cerca de una línea de equipos, es tentador sustituir el racor o apretarlo más. Eso puede detener el síntoma inmediato, pero no identifica la fuente del movimiento. Un racor que se afloja repetidamente suele responder al movimiento del tubo, a una ubicación deficiente de los soportes, a una carga lateral excesiva o a una conexión a la que se le exige absorber el desplazamiento de la máquina.

Antes de cambiar componentes, observe la línea mientras el equipo arranca, funciona, cambia de carga y se detiene. Hágalo únicamente siguiendo procedimientos seguros del sitio y desde una posición en la que la maquinaria en movimiento, las superficies calientes y los componentes presurizados no representen un peligro. Busque movimiento en varios puntos en lugar de concentrarse solo en la unión con fuga:

• el tubo que sale de la bomba, el compresor, el conjunto accionado por motor o el actuador;
• tramos rectos largos entre puntos de soporte;
• curvas cerradas próximas a racores o uniones soldadas;
• lugares donde el tubo pasa a través de un panel, bastidor o mamparo;
• abrazaderas que permiten que el tubo se deslice, roce o golpee contra bordes metálicos;
• conexiones entre una máquina vibrante y un colector fijo de la planta.

Una línea no necesita un movimiento visible drástico para acumular fatiga. Un movimiento de pequeña amplitud repetido muchas veces puede ser suficiente, especialmente cuando el tubo se ha doblado, rayado, aplastado por una abrazadera excesivamente apretada o forzado a alinearse durante la instalación. Si el movimiento parece concentrarse en una sección mientras los tramos adyacentes permanecen estables, esa sección merece atención aunque todavía no presente fugas.

Por qué los tubos de acero inoxidable también pueden sufrir fatiga

El acero inoxidable se selecciona a menudo porque combina resistencia a la corrosión, resistencia mecánica, facilidad de limpieza e idoneidad para muchos fluidos industriales. Estas propiedades son útiles, pero no hacen que un tubo sea inmune a las cargas cíclicas. La vibración genera tensión alternante: la pared del tubo se estira y comprime repetidamente al flexionarse. Tras suficientes ciclos, una concentración local de tensión puede convertirse en una grieta.

Los puntos más vulnerables normalmente no son el centro de un tubo recto bien soportado. Son las zonas donde la geometría o las prácticas de instalación concentran la tensión: el final de una curva, la transición hacia un racor, una zona afectada térmicamente por soldadura, un orificio en un soporte, un punto de contacto con otra línea o una sección forzada lateralmente para alcanzar una toma.

El espesor de pared es importante porque una pared más gruesa generalmente resiste mejor la deformación que una pared muy delgada con el mismo diámetro exterior. Sin embargo, elegir el tubo más grueso posible no constituye una estrategia completa contra la vibración. Los tubos más grandes y pesados pueden requerir soportes más firmes, y un trazado rígido puede transferir más fuerza a las boquillas del equipo si no se prevé el movimiento térmico o mecánico normal. La selección adecuada debe equilibrar los requisitos de presión, la compatibilidad con el fluido, las necesidades de curvado, el espacio disponible, el tipo de conexión y la vibración esperada.

El grado del material también requiere una revisión práctica. Debe seleccionarse un grado de acero inoxidable para el entorno real, incluidos cloruros, productos químicos de limpieza, humedad, temperatura y riesgo de contaminación. La corrosión superficial o las picaduras pueden reducir la sección efectiva de la pared y crear puntos de inicio para daños por fatiga. En otras palabras, el control de la corrosión y el control de la vibración están estrechamente relacionados, incluso cuando la línea parece mecánicamente segura.

Diferencie la vibración del movimiento térmico normal

Un error habitual en la resolución de problemas es eliminar mediante abrazaderas todo movimiento visible de una línea. Esto puede empeorar la situación. Las líneas de equipos pueden expandirse y contraerse a medida que cambia la temperatura del fluido o del ambiente. Algunas máquinas también se mueven ligeramente debido a la deflexión de montaje, los ciclos de presión o el funcionamiento normal. Si el tubo queda demasiado restringido, ese movimiento debe trasladarse a algún lugar, a menudo a los racores, curvas, soldaduras o conexiones del equipo.

La vibración tiende a ser rápida y repetitiva. El movimiento térmico suele ser más lento y sigue los cambios de temperatura de funcionamiento. Ambos pueden existir al mismo tiempo. La disposición de los soportes debe impedir sacudidas incontroladas y, al mismo tiempo, permitir el movimiento que necesita el sistema. Por eso, los anclajes rígidos, los soportes guía y las abrazaderas acolchadas no deben colocarse al azar. Cada uno cumple una función diferente.

Un punto de anclaje fija la línea en una ubicación determinada. Una guía controla la dirección mientras permite el movimiento a lo largo del eje del tubo. Una abrazadera acolchada reduce el contacto metal con metal y ayuda a evitar el roce, pero debe tener el tamaño correcto para sujetar el tubo sin aplastarlo. En un trazado que va desde un equipo vibrante hasta una estructura fija, la ubicación del primer soporte y la flexibilidad disponible en el trazado son especialmente importantes.

Una secuencia práctica de inspección para un tramo inestable

Cuando se sospecha que una línea presenta fatiga por vibración, trabaje desde la máquina hacia afuera. Esto facilita distinguir la vibración de origen de la vibración amplificada por el trazado del tubo.

1. Compruebe primero el estado del equipo

La vibración excesiva puede originarse por desequilibrio, desalineación, rodamientos desgastados, elementos de fijación de la base flojos, pulsación, cavitación o una condición de proceso inestable. Los soportes de los tubos pueden reducir el efecto, pero no pueden corregir una máquina que vibra más allá de su comportamiento operativo previsto. Si la vibración ha aumentado recientemente, compare la condición con el historial de mantenimiento y los cambios operativos antes de rediseñar la línea.

2. Identifique los tramos que puedan estar amplificando el movimiento

Una longitud de tubo entre dos puntos fijos puede comportarse como un resorte. A determinadas frecuencias, puede moverse mucho más de lo esperado porque su frecuencia natural es próxima a la frecuencia de excitación del equipo. Los tramos largos sin soporte son candidatos evidentes, pero las secciones más cortas también pueden resonar cuando incluyen curvas, racores, válvulas o instrumentos conectados.

No suponga que añadir una abrazadera en el punto medio siempre resolverá el problema. Una abrazadera nueva puede trasladar la vibración a otra ubicación o crear un punto de contacto rígido que dañe la superficie. En su lugar, revise todo el tramo: dónde comienza, dónde termina, si tiene una curva que pueda aportar flexibilidad y si un soporte puede fijarse a un elemento estructural estable.

3. Inspeccione los soportes tanto por holgura como por sobreconstricción

Busque fijaciones ausentes, soportes agrietados, insertos de abrazadera desgastados, orificios de montaje alargados y áreas de contacto pulidas. Estas señales suelen revelar movimiento relativo. Al mismo tiempo, compruebe si el tubo fue forzado hasta la posición de la abrazadera. Un tubo debe asentarse naturalmente en sus soportes. Si la instalación requiere empujarlo, retorcerlo o hacer palanca para colocarlo, es posible que ya exista tensión residual antes de que el equipo arranque.

Los elementos de soporte deben ser compatibles con el entorno. En zonas húmedas o corrosivas, los elementos deteriorados pueden aflojarse y permitir el movimiento, incluso cuando el propio tubo permanece en buen estado. Cuando metales distintos entran en contacto con tubos de acero inoxidable, considere el entorno de servicio y el riesgo de abrasión o corrosión en la interfaz.

4. Examine detenidamente los racores y las curvas

Los racores no deben utilizarse como soportes estructurales. Una conexión está diseñada para sellar y retener el tubo, no para soportar la flexión continua de un tramo sin soporte. Compruebe si hay carga lateral, marcas de inserción desiguales, roscas dañadas y evidencia de que el tubo ha girado o se ha desplazado dentro del racor. Si un racor está cerca de una máquina vibrante, una corta longitud recta inmediatamente antes de la conexión puede ser especialmente sensible.

Las curvas deben ser lisas y estar correctamente conformadas. Un tubo doblado bruscamente puede tener un espesor de pared reducido en el exterior de la curva o deformación en el interior. Una curva colocada demasiado cerca de un racor también puede dificultar el montaje y transferir el movimiento directamente a la unión. Siempre que el trazado lo permita, deje una longitud recta suficiente para el acoplamiento del racor y coloque las curvas donde puedan absorber un desplazamiento moderado sin convertirse en un punto de articulación repetida.

Cambios de trazado que suelen reducir el riesgo de fatiga

El mejor trazado no siempre es el más corto. Un recorrido recto y directo desde una bomba vibrante hasta una conexión fija puede ser compacto, pero mecánicamente poco tolerante. Introducir un desplazamiento controlado o una curva correctamente planificada puede proporcionar flexibilidad, siempre que la geometría añadida esté soportada y no cree nuevos puntos de roce.

Mantenga los tubos alejados de bordes afilados de bastidores, equipos giratorios, superficies calientes de escape y zonas donde el personal de mantenimiento pueda pisar o apoyar herramientas contra la línea. Cuando varias líneas discurran juntas, evite que se toquen entre sí. Incluso un contacto ligero puede volverse destructivo cuando dos tubos vibran a frecuencias diferentes. Deje espacio para la inspección, la limpieza y la sustitución de abrazaderas; un fallo de soporte oculto es más difícil de detectar antes de que se convierta en una fuga.

Para pequeñas protecciones fabricadas, soportes o elementos de apoyo no sometidos a presión en entornos adecuados, puede considerarse un material plano de acero inoxidable como parte de la disposición general de montaje. Por ejemplo,Placa de acero inoxidable 201 está disponible en una amplia gama de espesores y se describe como poseedora de buena resistencia mecánica, conformabilidad y soldabilidad. La selección del material para los soportes debe seguir basándose en las condiciones reales de exposición y el diseño estructural requerido; la placa utilizada para un soporte no sustituye la selección de tubos, abrazaderas y detalles de montaje adecuados.

La elección del tubo es solo una parte de la decisión

Al sustituir un tramo dañado, confirme el diámetro exterior, el espesor de pared, el grado, las condiciones de presión y temperatura, la compatibilidad con el fluido, el sistema de racores y el método de curvado. Evite mezclar dimensiones de tubos o estándares de conexión sin verificar que los componentes estén diseñados para funcionar conjuntamente. Una línea que parece encajar puede seguir teniendo una sujeción deficiente, un comportamiento de sellado incorrecto o una resistencia inadecuada en la unión.

Los tubos industriales de acero inoxidable suelen valorarse cuando se requieren limpieza, resistencia a la corrosión y durabilidad mecánica, pero el grado correcto depende del servicio. Una línea de servicios interiores seca tiene exigencias distintas a las de una zona de lavado, una línea de proceso químico o una instalación costera. Si el tubo se va a soldar, doblar de forma cerrada o exponer a ciclos térmicos repetidos, esas exigencias de fabricación deben revisarse antes de liberar el material para su instalación.

El estado superficial también merece atención. Las rayaduras profundas, las marcas de rectificado transversales al tubo y los daños por manipulación no deben descartarse como meramente estéticos en una línea vibrante. Pueden actuar como concentradores locales de tensión, especialmente si aparecen cerca de una curva o abrazadera. Proteja los tubos durante el transporte y la instalación, y retire las bridas temporales o el material de embalaje que posteriormente pudiera rozar el tubo.

Después de las modificaciones, verifique la línea en servicio

Una reparación debe comprobarse en condiciones reales de funcionamiento, no solo con el equipo detenido. Confirme que los soportes permanezcan seguros durante el arranque y los cambios normales de carga. Observe las holguras en los puntos donde el tubo se acerca más a bastidores, protecciones, cables y líneas adyacentes. Compruebe que las abrazaderas sujeten el tubo sin aplastarlo ni impedir el movimiento previsto.

Después, incluya la zona en la inspección rutinaria. Una rápida comprobación visual puede detectar señales de advertencia tempranas: nuevas marcas de roce, desgaste de los insertos de abrazadera, elementos de fijación flojos, decoloración por fugas, ruido inusual o cambios en la posición de la línea. La evidencia recurrente en la misma ubicación significa que la causa raíz no se ha eliminado, incluso si el racor se ha sustituido más de una vez.

Si la línea transporta medios peligrosos, de alta presión, alta temperatura o críticos para el proceso, o si se sospechan grietas, debe ser evaluada por personal cualificado de ingeniería y mantenimiento antes de continuar la operación. La reparación más segura puede implicar cambiar el trazado, el diseño de los soportes, la disposición de las conexiones o el estado del equipo, en lugar de simplemente sustituir la pieza fallida visible. Una instalación estable de tubos suele ser el resultado de varias pequeñas decisiones tomadas correctamente: material adecuado, curvas limpias, racores compatibles, colocación intencionada de los soportes y suficiente flexibilidad para que el equipo se mueva sin doblar repetidamente la misma sección de tubo.
