La tolerancia del espesor de pared es la diferencia permitida entre la pared nominal especificada y la pared real de los tubos de acero inoxidable. Afecta la contención de presión, la capacidad mecánica, el comportamiento de doblado, los parámetros de soldadura, el margen de corrosión y el ajuste de conexiones tubo a tubo o tubo a accesorio. Un tubo puede cumplir su requisito de diámetro exterior y, aun así, presentar una reducción local inaceptable del espesor de pared; por lo tanto, la inspección del diámetro no puede sustituir un examen del espesor de pared.

El punto de partida es la especificación de compra. Registre el diámetro exterior nominal, el espesor de pared nominal, el grado, la ruta de fabricación, la norma de producto aplicable, la condición de tratamiento térmico y la tolerancia indicada. El límite de aceptación debe proceder de la norma invocada o de un requisito de proyecto claramente establecido. Términos como “pared estándar” o “pared gruesa” son insuficientes a menos que estén vinculados a una serie dimensional o a un plano controlado. Cuando un plano impone un límite más estricto que la norma de producto, el requisito del plano debe identificarse antes de evaluar cualquier medición.

Defina la base de aceptación antes de medir

Para cada tubo, diferencie el espesor de pared nominal del espesor mínimo de pared permitido. El espesor nominal es la referencia de diseño. La variación permitida puede expresarse como un valor más/menos, un porcentaje, una tolerancia negativa unilateral o un requisito de pared mínima. Estas expresiones no son intercambiables. Una especificación que permite una tolerancia negativa respecto al valor nominal no autoriza automáticamente un valor inferior a un espesor mínimo de diseño indicado por separado.

Los requisitos aplicables suelen depender de si los tubos de acero inoxidable son sin costura o soldados, de su servicio previsto, de su rango de tamaños y de si se suministran como tubos mecánicos, sanitarios, para intercambiadores de calor o para presión. Los documentos ASTM, EN, JIS y GB pueden emplear distinta terminología y diferentes disposiciones de muestreo o medición. Utilice la edición indicada en el contrato, plano, certificado de material o documento del proyecto. Sustituir una norma conocida después de recibir el material puede generar una decisión errónea de aceptación o rechazo.

Para servicio a presión, confirme si el cálculo utiliza el espesor nominal, el espesor mínimo especificado o un espesor efectivo después de deducciones por corrosión, roscado, ranurado o conformado. Una zona local delgada cerca del extremo de un tubo puede tener mayor importancia que la misma lectura en el centro de una longitud recta cuando el extremo vaya a expandirse, abocardarse, doblarse o soldarse.

Elija un método adecuado al acceso y al riesgo

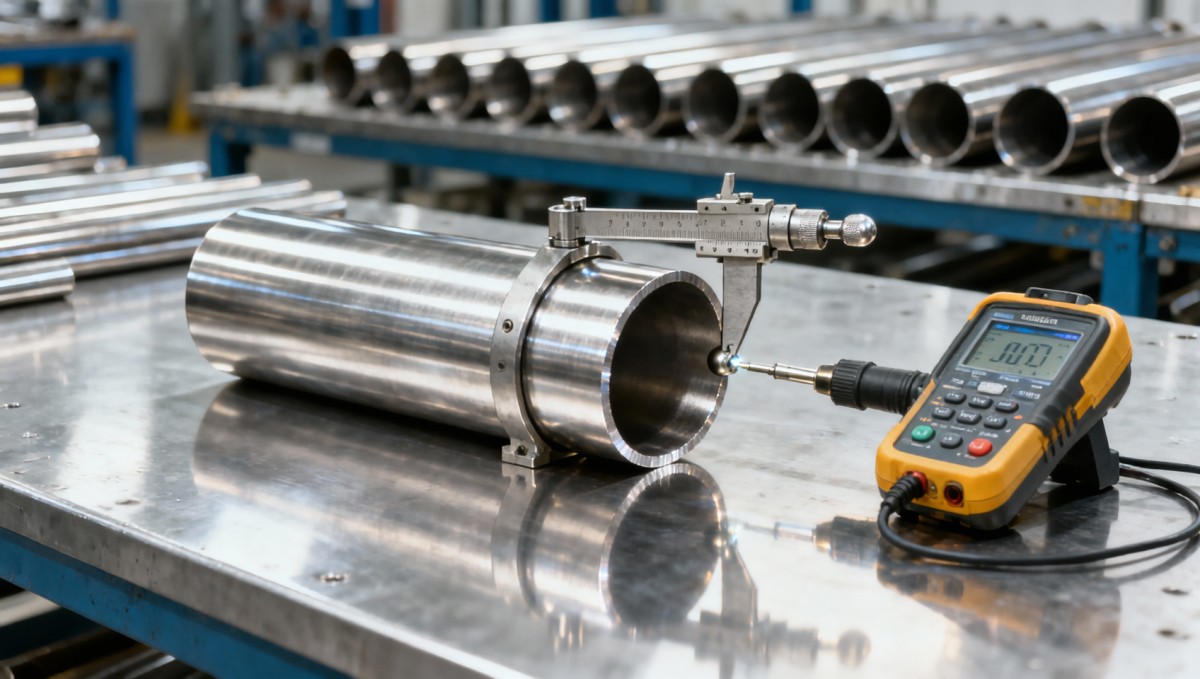

Un micrómetro mecánico exterior es el método directo para extremos cortados accesibles. Proporciona un valor fiable de pared cuando el extremo del tubo es perpendicular, está libre de rebabas, limpio y no ha sido deformado por el corte. Utilice un micrómetro con yunque esférico o para pared de tubo cuando corresponda, especialmente en diámetros pequeños o superficies curvas. Los yunques planos pueden puentear una superficie curva o asentarse de manera irregular sobre un tubo pequeño, dando una lectura que parece más gruesa o más delgada que la sección real.

La medición ultrasónica de espesor es útil para longitudes terminadas, tuberías instaladas y ubicaciones alejadas de los extremos. Un medidor ultrasónico de espesor correctamente seleccionado puede detectar reducciones locales de pared sin cortar el tubo. Sin embargo, el instrumento debe ser adecuado para el rango de espesor y la condición superficial. Los tubos de pared muy delgada, los radios de curvatura pequeños, las superficies rugosas, los recubrimientos, los depósitos internos y un acoplamiento deficiente pueden afectar la repetibilidad. Siempre que sea práctico, la calibración debe realizarse con bloques de referencia o muestras de espesor conocido de material, geometría y espesor similares.

Pueden especificarse métodos radiográficos u otros métodos avanzados no destructivos cuando el acceso sea limitado o se requiera un perfil detallado. Su uso debe seguir el procedimiento aplicable y los controles de seguridad. No sustituyen de forma rutinaria a un micrómetro o medidor ultrasónico correctamente calibrado cuando estos métodos pueden alcanzar el lugar de inspección.

Prepare el tubo y el instrumento

Retire de la zona de medición las cascarillas sueltas, el aceite, la humedad, los residuos de cinta y la contaminación superficial. No lije ni pula agresivamente el tubo solo para obtener una lectura; eliminar metal modifica la condición que se está inspeccionando. En los extremos cortados, retire las rebabas con cuidado y evite deformar el borde por martilleo. Un extremo aplastado, abocardado o con rebabas eliminadas en exceso no debe considerarse representativo del tubo base.

Verifique el medidor antes de la secuencia de inspección. Un micrómetro debe cerrar en cero y comprobarse contra un patrón de ajuste trazable que cubra el rango de pared esperado. Confirme que el husillo se desplaza suavemente y que las caras de contacto están limpias. Para instrumentos ultrasónicos, introduzca la velocidad de sonido correcta para el grado de acero inoxidable o establézcala mediante una muestra verificada. Aplique el medio de acoplamiento de forma uniforme, permita que la pantalla se estabilice y repita las lecturas en el mismo punto para identificar señales inestables.

La temperatura requiere atención cuando las tolerancias son ajustadas. El tubo y el medidor que han estado expuestos a luz solar directa, calor de soldadura, almacenamiento en frío o una línea de producción caliente pueden no producir lecturas comparables. Permita que ambos se estabilicen cuando sea posible o siga el procedimiento aplicable para la corrección de temperatura. Esto es particularmente relevante al comparar dimensiones tomadas en distintas etapas de recepción, fabricación e inspección final.

Mida alrededor de la circunferencia y a lo largo de la longitud

Una sola lectura en un extremo no puede establecer la pared mínima de un tubo. La variación de pared puede surgir de la perforación y elongación en la producción sin costura, de la condición del borde de fleje y el conformado de soldadura en tubos soldados, del trefilado en frío, enderezado, pulido y daños localizados por manipulación. El patrón de inspección debe basarse en la norma indicada, la severidad del servicio y la variación de fabricación esperada.

En un extremo accesible, tome lecturas en varias posiciones angulares alrededor de la circunferencia. Cuatro posiciones a intervalos aproximados de 90 grados constituyen un patrón inicial práctico cuando no se especifica un procedimiento más detallado. Para tubos de pared delgada o diámetro pequeño, posiciones adicionales pueden revelar excentricidad que un patrón de cuatro puntos podría no detectar. Marque la posición de referencia cuando sea necesaria una inspección repetida o la correlación con lecturas ultrasónicas.

Extienda las mediciones más allá de los extremos. Seleccione posiciones cerca de ambos extremos y a intervalos a lo largo de la longitud, con menor espaciado cerca de dobleces, reducciones, zonas de expansión, accesorios soldados, abrazaderas, soportes y lugares sometidos a trabajo mecánico. Cuando el tubo esté soldado, incluya lecturas sobre o junto a la región de soldadura según lo permitan el método de inspección y los requisitos del producto. El cordón de soldadura no debe confundirse con el espesor de pared base; el refuerzo interno o externo debe evaluarse conforme a los criterios de aceptación de soldadura aplicables.

Para la inspección ultrasónica, mantenga la sonda alineada de manera uniforme y evite medir directamente sobre rayaduras, picaduras, etiquetas o marcas superficiales intensas. Una lectura que cambia bruscamente con un pequeño movimiento de la sonda puede indicar un defecto local, un problema de acoplamiento o sensibilidad geométrica. Repita la prueba después de limpiar y recalibrar antes de asignar una no conformidad. Si el resultado bajo persiste, compárelo con un segundo instrumento o utilice, cuando sea posible, un punto de confirmación mecánica accesible.

Calcule la variación sin ocultar la lectura más baja

Registre cada valor individual, no solo el promedio. El espesor promedio puede parecer aceptable mientras una ubicación queda por debajo del mínimo permitido. La desviación básica respecto al espesor de pared nominal puede expresarse como:

Desviación de pared (%) = (pared medida - pared nominal) / pared nominal x 100

Utilice el valor mínimo medido para una evaluación de pared mínima. Utilice conjuntamente los valores máximo y mínimo al evaluar la excentricidad o la variación circunferencial. Si la especificación proporciona una desviación negativa permitida, compare directamente la medición válida más baja con el límite resultante. Por ejemplo, una pared nominal y una tolerancia negativa indicada establecen un límite inferior calculado; ese límite inferior también debe conciliarse con cualquier mínimo de ingeniería independiente.

No redondee un valor marginal para aceptarlo. El procedimiento de registro debe definir la resolución, la convención de redondeo y la incertidumbre de medición. Si un resultado se encuentra cerca del límite, repita la medición en condiciones controladas y documente los valores de repetición. Una disposición final basada en una lectura límite no verificada es difícil de defender durante una revisión posterior de fabricación o análisis de incidentes.

Reconozca las condiciones que distorsionan el resultado

La ovalidad y la excentricidad están relacionadas, pero son diferentes. La ovalidad se refiere a la variación del diámetro exterior. La excentricidad se refiere al desplazamiento del diámetro interior con respecto a la superficie exterior, lo que produce un espesor de pared desigual alrededor del tubo. Un tubo puede parecer redondo y, sin embargo, tener una excentricidad de pared significativa. Medir el diámetro exterior en varias orientaciones proporciona información complementaria útil, pero no determina la distribución real de pared interna.

La preparación de extremos es otra fuente común de error. Los tubos cortados con métodos abrasivos pueden desarrollar coloración térmica, rebabas o deformación local. Los cortes con sierra pueden dejar una pequeña condición de borde que interfiere con el yunque. Si se requieren mediciones en los extremos, seleccione una ubicación alejada del borde alterado cuando el método aplicable lo permita. Si el proyecto controla específicamente el espesor del extremo, inspeccione la distancia definida desde el extremo en lugar de asumir que allí aplica el criterio del cuerpo del tubo.

El acabado superficial también puede inducir a error en las pruebas ultrasónicas. El acero inoxidable pulido generalmente se acopla bien, pero una superficie rugosa decapada, un recubrimiento externo, pintura, película protectora o producto de corrosión pueden requerir una técnica validada. Los medidores de espesor destinados al acero pueden mostrar lecturas plausibles en acero inoxidable incluso cuando la velocidad programada o el rango del transductor no son adecuados. Un número plausible no es necesariamente un número válido.

Vincule los resultados de inspección con los controles de fabricación

Los resultados del espesor de pared deben acompañar la identificación del material durante el corte, doblado, soldadura y ensamblaje. Mezclar tubos de diferentes series o remanentes no especificados puede anular una inspección de recepción que, por lo demás, sea correcta. Mantenga la trazabilidad respecto al número de colada, lote, tamaño del tubo y registro de inspección. Cuando la trazabilidad de cada longitud individual no sea práctica, defina un método controlado de identificación de paquetes o lotes antes de separar el material.

Las zonas de pared delgada pueden alterar el comportamiento de soldadura. Un aporte de calor adecuado para la pared nominal puede aumentar el riesgo de perforación por quemado donde la pared real es baja. La preparación del tubo, la separación de ajuste, la selección de material de aporte, la práctica de purga y las variables del procedimiento de soldadura deben revisarse en función de la pared mínima confirmada, especialmente en juntas sensibles a la corrosión o de retención de presión. Las operaciones de conformado también requieren atención: el doblado puede adelgazar el extradós, mientras que la expansión y el abocardado redistribuyen el material en el extremo.

El control de materiales a veces abarca varias formas de acero dentro de una estructura fabricada. Para ménsulas, placas base o soportes de equipos fabricados con Q345A(16Mn), la documentación dimensional y de material de laPlaca de chapa de acero al carbono debe mantenerse separada del registro de tubos de acero inoxidable. Rutas de manipulación similares no hacen intercambiables sus reglas de composición química, comportamiento frente a la corrosión o aceptación dimensional.

Establezca registros y reglas de disposición claros

Un registro de inspección debe identificar la descripción del tubo, el grado de material, la norma aplicable, las dimensiones nominales, la identificación del instrumento, el estado de calibración, las ubicaciones de medición, las lecturas individuales, la pared mínima observada, el límite de aceptación, la fecha y el resultado. Un esquema sencillo de ubicación o una notación de posiciones angulares evita confusiones cuando un tubo se reinspecciona después de la fabricación. Las fotografías pueden respaldar un hallazgo, pero no sustituyen los datos medidos.

Cuando se encuentra una lectura baja, primero aísle la longitud o el lote afectado y confirme el resultado. Revise si la ubicación medida está dentro de la zona de inspección definida y si se aplica la tolerancia correcta. A continuación, examine las posiciones cercanas y muestras adicionales según la regla de muestreo establecida. Una condición local confirmada de espesor insuficiente puede requerir rechazo, segregación, revisión de ingeniería o uso restringido, según la especificación aplicable. No acepte material eliminando únicamente el extremo visiblemente delgado, a menos que la longitud restante se reinspeccione y la especificación permita tal disposición.

El almacenamiento y el transporte pueden causar daños posteriores a la inspección de recepción. Apoye los tubos para evitar cargas puntuales, proteja los extremos abiertos frente a impactos, mantenga el acero inoxidable separado de la contaminación por acero al carbono cuando el proyecto lo requiera y evite arrastrar paquetes sobre superficies abrasivas. Antes de la instalación, vuelva a comprobar los tubos que hayan sido doblados, expuestos a impactos o almacenados en condiciones que puedan causar picaduras o daños al recubrimiento. La pared relevante es la presente durante el servicio, no solo la pared medida a la llegada.

Un control fiable del espesor de pared depende de un límite de aceptación definido, equipos adecuados, una cobertura representativa de mediciones y registros que preserven la lectura válida más baja. Estos elementos hacen que el resultado sea útil para las decisiones de fabricación y proporcionan una base defendible para poner en servicio los tubos de acero inoxidable.
