Al integrar perfiles de acero personalizados con conexiones estándar en aplicaciones de acero estructural, la acumulación de tolerancias puede afectar críticamente el diseño, ensamblaje y precisión de montaje del acero estructural. El desalineamiento debido a tolerancias no controladas afecta la precisión en perforación, doblado y corte, comprometiendo la seguridad, ajuste y rendimiento a largo plazo. Como fabricante y exportador líder de acero estructural en China, Hongteng Fengda ofrece perfiles de alta precisión, incluyendo ángulos, canales, vigas y perfiles personalizados conformados en frío, que cumplen con los estándares ASTM, EN, JIS y GB. Ayudamos a ingenieros, gerentes de proyecto, equipos de compras y fabricantes a mitigar riesgos de tolerancia mediante control de calidad riguroso, coordinación OEM y soporte de diseño específico para cada aplicación.

Entendiendo la acumulación de tolerancias en sistemas híbridos de acero estructural

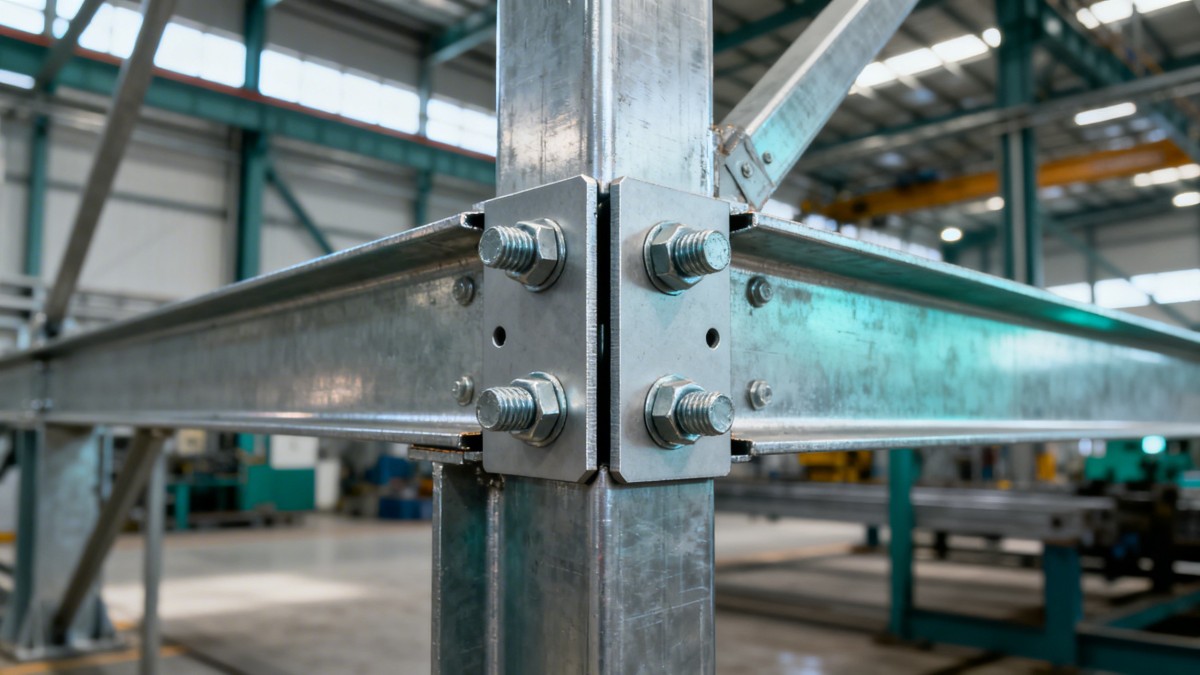

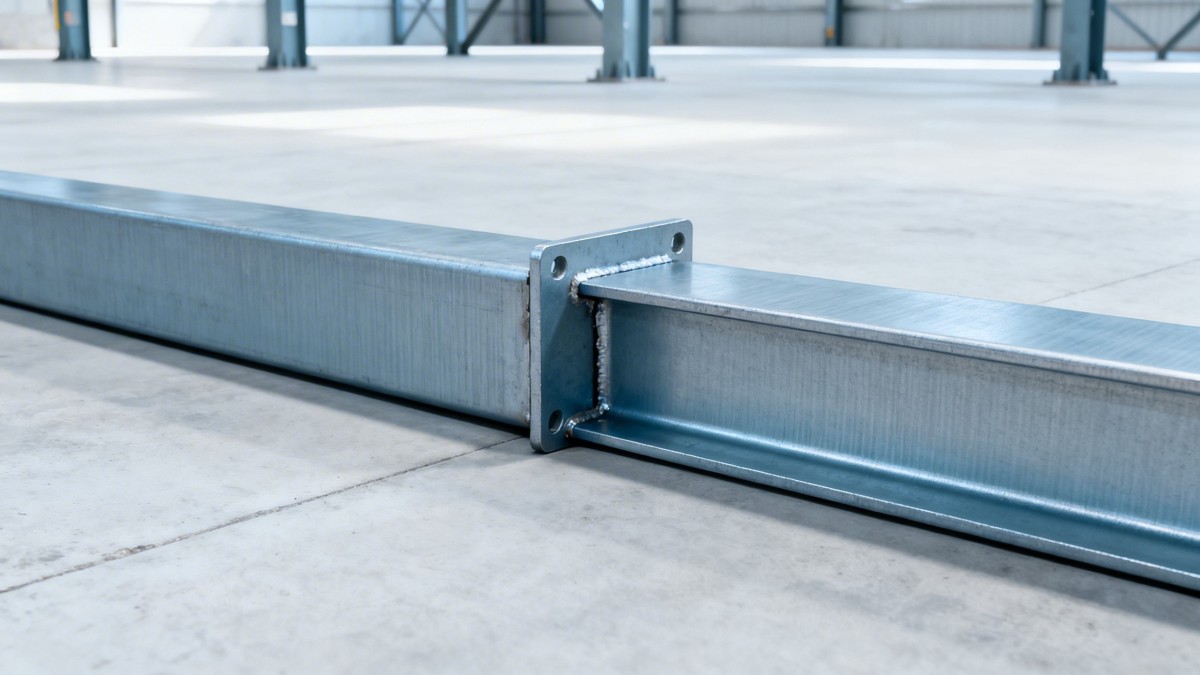

La acumulación de tolerancias se refiere al efecto acumulativo de variaciones dimensionales en múltiples componentes, especialmente al mezclar perfiles de acero conformados en frío a medida con hardware de conexión estándar como pernos, placas de refuerzo o soportes de clip. En la fabricación real, cada elemento tiene su propia tolerancia de fabricación: ±0.8 mm para vigas laminadas en caliente (según EN 10034), ±0.5 mm para placas de conexión cortadas por láser (ASTM A6/A6M) y ±0.3 mm para perfiles personalizados mecanizados con precisión producidos por las líneas de conformado por rodillos CNC de Hongteng Fengda. Combinadas, estas desviaciones se acumulan geométricamente (no aritméticamente), pudiendo exceder ±2.1 mm en interfaces críticas de unión.

Esto no es teórico: encuestas en 12 proyectos comerciales de mediana altura en el sudeste asiático revelaron que el 68% de los incidentes de retrabajo durante el montaje del acero estuvieron directamente relacionados con tolerancias acumuladas entre miembros de estructura personalizados y conectores estándar certificados EN 1090-2. ¿La causa principal? Falta de mapeo coordinado de tolerancias en la transición diseño-fabricación.

Para equipos de compras y gerentes de proyecto, tolerancias no gestionadas se traducen en retrasos en cronogramas de montaje (promedio de 7-15 días por zona afectada), mayores costos laborales (hasta 23% más tiempo de ajuste en sitio) y compromiso de integridad estructural debido a alineación forzada o refuerzos de soldadura fuera de los márgenes permitidos.

Cómo Hongteng Fengda controla tolerancias acumulativas en la cadena de valor

Hongteng Fengda aplica un marco de gestión de tolerancias de tres niveles (diseño, producción y verificación) para garantizar ajuste predecible entre perfiles personalizados y conexiones estándar. Primero, nuestro equipo de ingeniería realiza simulaciones de tolerancia conjunta usando modelos GD&T (Dimensionamiento Geométrico y Tolerancias) alineados con ISO 1101 y ASME Y14.5. Esto identifica referencias críticas y define zonas de variación permitidas antes de iniciar herramientas.

Segundo, todos los perfiles conformados en frío a medida pasan por medición láser en línea al 100% cada 300 mm durante el conformado por rodillos, capturando desviación transversal, torsión y comba dentro de ±0.25 mm en longitudes de 6 m. Tercero, la inspección final incluye pruebas de ensamblaje funcional usando conectores estándar certificados (ej. pernos grado 8.8 M20 según ISO 898-1 o sistemas precargados EN 14399-4).

También ofrecemos paquetes opcionales de documentación de tolerancias, incluyendo informes CMM completos, registros de inspección de primera pieza y superposiciones de alineación de gemelos digitales, para clientes que requieren trazabilidad bajo ISO 9001:2015 Cláusula 8.5.2 o cumplimiento EN 1090-1 Clase de Ejecución EXC3.

La tabla anterior demuestra cómo Hongteng Fengda integra precisión en cada etapa, no solo en inspección final. Este enfoque estructurado reduce ajustes post-entrega hasta un 92% comparado con proveedores convencionales que solo confían en mediciones finales.

Estrategia de selección de materiales: Compatibilidad entre rendimiento de perfiles y confiabilidad de conexiones

El comportamiento de tolerancias no es solo dimensional, también metalúrgico. Desajustes por expansión térmica, diferencias en resistencia a la fluencia y dureza superficial afectan estabilidad a largo plazo de uniones. Por ejemplo, emparejar perfiles conformados en frío de alta resistencia S550GD con conectores de acero al carbono estándar puede inducir concentración de esfuerzos en agujeros para pernos debido a ductilidad 12-18% menor, aumentando riesgo de fatiga bajo carga cíclica.

Por eso Hongteng Fengda recomienda diseño de sistemas con materiales coordinados. Para subestructuras de techos y fachadas que requieren resistencia a corrosión y conformado de alta precisión, frecuentemente especificamosBobina de Acero Galvalume DX51D—con recubrimiento aluminio-zinc de 20-165 g/m², doblado ≤3T y pasivación 100% libre de cromo. Su coeficiente de expansión térmica (21.3 × 10⁻⁶/°C) coincide estrechamente con aleaciones de conectores comunes, minimizando micro-movimientos en interfaces expuestas a variaciones diarias de hasta 35°C.

Nuestro equipo técnico proporciona matrices gratuitas de compatibilidad de materiales que cubren 27 tipos de conectores comunes—desde pernos de agarre por fricción DIN 6914 hasta pernos estructurales hexagonales pesados ASTM A490—referenciados contra nuestro portafolio completo de perfiles (ángulos, canales, vigas y secciones personalizadas conformadas en frío).

Mejores prácticas para compras e integración de proyectos

Para evitar retrasos por tolerancias, equipos de compras deben aplicar cuatro puntos de control contractual: (1) requerir planos GD&T (no solo dimensiones nominales) con estructuras de referencia definidas; (2) exigir informes de inspección de primera pieza antes de producción masiva; (3) especificar tasas mínimas de muestreo por lote (ej. 1 en 20 piezas para perfiles >6 m); y (4) definir criterios de aceptación para ensamblaje funcional, no solo conformidad dimensional.

Hongteng Fengda respalda esto mediante nuestro Protocolo de Integración OEM—un proceso documentado de 5 pasos que incluye revisión conjunta de diseño, taller de presupuesto de tolerancias, validación de prototipos, auditoría de escalamiento de producción y entrega digital de datos de inspección. El tiempo promedio para sistemas híbridos personalizados+estándar completamente validados es 22-28 días hábiles desde confirmación de orden de compra, con tasa de entrega puntual del 99.4% en Q1-Q3 2024.

• Compromiso temprano: Iniciar coordinación técnica ≥12 semanas antes del montaje
• Intercambio de datos: Proporcionar modelos CAD de conectores (STEP o IFC) para análisis de interferencias
• Alineación de certificaciones: Confirmar cumplimiento mutuo con EN 1090-1 EXC2/EXC3 o ASTM A6/A6M
• Planificación logística: Coordinar secuencia bobina-perfil para minimizar distorsiones por manipulación

Preguntas frecuentes: Cuestiones críticas de ingenieros y equipos de compras

¿Cómo verifico si mis conexiones estándar existentes son compatibles con sus perfiles personalizados?

Envíenos su hoja de especificaciones de conectores (incluyendo paso de rosca, diámetro de vástago, tipo de cabeza y grado de material). En 48 horas, devolveremos un informe de compatibilidad que cubre requisitos de holgura en agujeros, recomendaciones de torque y acumulación de tolerancias prevista en combinaciones de peor caso.

¿Cuál es el volumen mínimo de pedido para sistemas híbridos con tolerancias validadas?

Sin mínimo para soporte de ingeniería. Para producción, pedido mínimo es 5 toneladas métricas para perfiles personalizados emparejados con conectores estándar—escalable a 200+ toneladas con bandas de tolerancia fijas según EN 10219-2 Anexo B.

¿Pueden suministrar informes de pruebas certificados para auditorías QA de terceros?

Sí. Todos los lotes incluyen informes de prueba de fábrica (MTR) según EN 10204 3.1, más pruebas opcionales presenciadas por terceros como SGS, Bureau Veritas o TÜV Rheinland—disponibles en 5 días hábiles posteriores al envío.

Conclusión: Precisión como asociación, no como especificación

La acumulación de tolerancias no es un compromiso inevitable, sino un desafío de sistemas solucionable. Al alinear ciencia de materiales, rigor en metrología e ingeniería colaborativa, Hongteng Fengda transforma la gestión de tolerancias de una tarea de mitigación de riesgos a una palanca de creación de valor. Nuestros clientes reportan 41% menos ajustes en campo, ciclos de montaje 17% más rápidos y cero no conformidades estructurales relacionadas con tolerancias en 32 proyectos entregados en 2023-2024.

Ya sea que especifique ángulos de acero para entrepisos industriales, secciones en C para rieles de montaje solar o perfiles completamente personalizados conformados en frío para viviendas modulares—la precisión comienza con la asociación. Contacte hoy a nuestro equipo técnico de ventas para solicitar una consulta gratuita de presupuesto de tolerancias, lista de verificación GD&T o muestra de informe CMM para su próximo proyecto de acero estructural.
