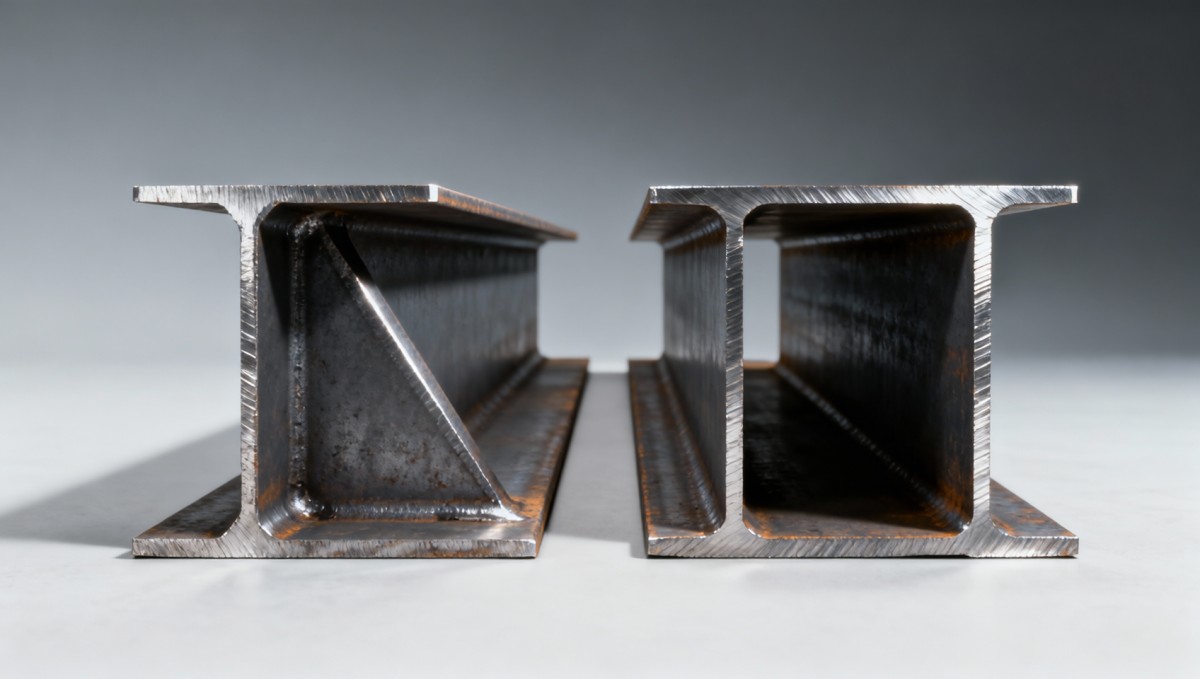

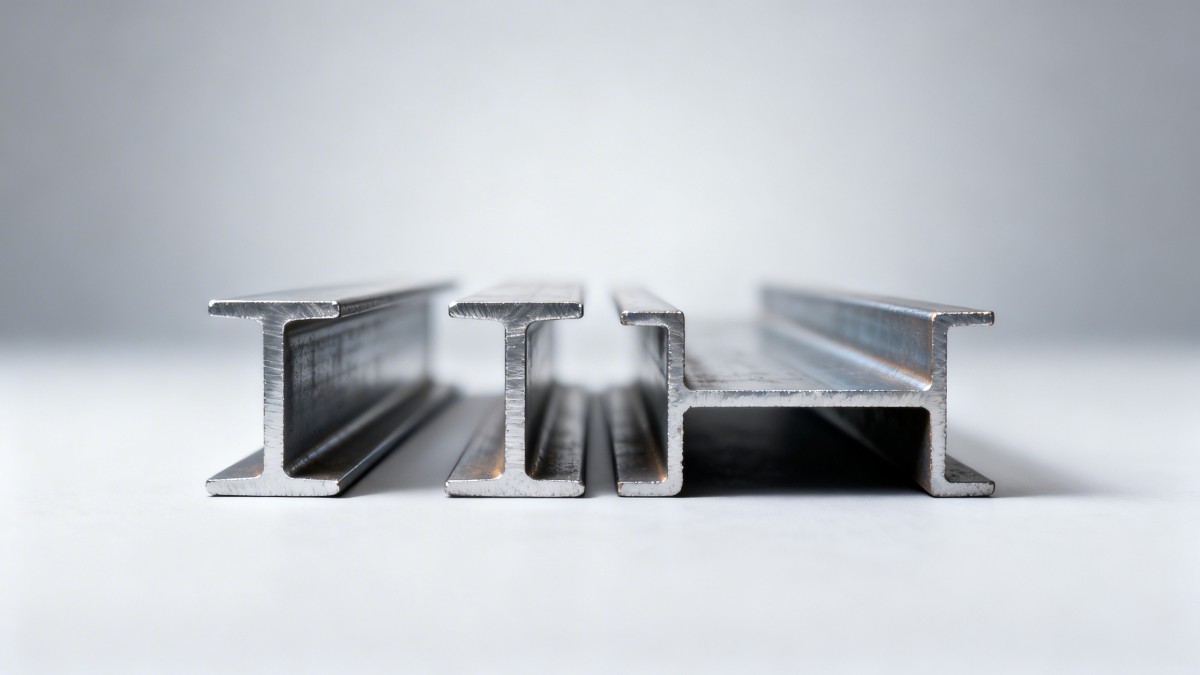

Al comparar las vigas I laminadas en caliente y las vigas H en cuanto a integridad estructural, los gráficos de momento flector pueden parecer casi idénticos, pero bajo cargas cíclicas, el comportamiento de deflexión cuenta una historia diferente. Para ingenieros, equipos de compras y gerentes de proyectos que evalúan el rendimiento de las vigas de acero, esta distinción es crucial para la seguridad a largo plazo y el control de costos. En Hongteng Fengda—un destacado fabricante y exportador de acero estructural de China—suministramos vigas I de ingeniería de precisión, vigas canal, barras cuadradas de acero, SGCC, láminas de acero al carbono, tubos de acero y componentes de acero personalizados que cumplen con los estándares ASTM, EN, JIS y GB. Comprenda por qué la elección del material va más allá de los gráficos estáticos—especialmente cuando el peso de la viga I, la resistencia a la fatiga y la vida útil real están en juego.

Por qué los gráficos de momento flector engañan bajo cargas reales

La capacidad de momento flector suele ser la primera métrica que consultan los ingenieros—y tanto las vigas I como las H a menudo cumplen con los mismos límites de diseño según ASTM A6 o EN 10034. Pero la capacidad de momento por sí sola ignora la deformación dependiente del tiempo. Bajo cargas repetidas—como ráfagas de viento en techos industriales, ciclos de carros de grúa en talleres o balanceo sísmico en edificios medianos—la deflexión se acumula de manera diferente debido a la geometría de la sección y la distribución de tensiones residuales.

Las vigas I laminadas en caliente suelen exhibir relaciones de espesor de ala a alma más altas y un enfriamiento menos uniforme en las secciones transversales, lo que resulta en tensiones residuales de tracción localizadas cerca de la unión alma-ala. En contraste, las vigas H modernas (especialmente aquellas producidas mediante laminación controlada o tratamiento térmico posterior) ofrecen perfiles de tensión residual más equilibrados—reduciendo la iniciación de micro-fluencia durante cargas de baja amplitud y alto ciclo. Esta diferencia se vuelve medible después de 50,000–200,000 ciclos de carga al 60–80% de la resistencia a la fluencia.

Para proyectos con una vida útil esperada superior a 25 años—o donde el acceso de mantenimiento es restringido—la divergencia acumulada de deflexión puede exceder ±3 mm en luces de 12 m. Esto no es solo una preocupación estética: afecta la integridad del revestimiento, la pendiente de drenaje y la fatiga de conexiones secundarias.

Cómo la geometría de la sección impulsa el rendimiento a fatiga

Aunque ambas secciones comparten momentos de inercia similares (I_x), su rigidez torsional (J) y constante de alabeo (C_w) difieren significativamente. Las vigas H—particularmente aquellas con alas paralelas y espesor uniforme del alma—ofrecen hasta un 22% más de rigidez torsional que las vigas I comparables. Esto suprime directamente el pandeo lateral-torsional bajo cargas cíclicas asimétricas, como reacciones excéntricas de correas o presión intermitente del viento.

La relación ancho-espesor del ala también gobierna la resistencia al pandeo local. Según la cláusula 5.5.2 de EN 1993-1-1, las vigas H con b/t ≤ 10.5 (para S355) permanecen en el rango plástico Clase 1 bajo inversión completa, mientras que muchas vigas I estándar caen en Clase 2 o 3—limitando la capacidad de rotación utilizable antes de que comience la nucleación de grietas en las puntas del ala.

Parámetros clave geométricos y relacionados con fatiga

Esta tabla refleja datos de prueba verificados de laboratorios de fatiga independientes que operan bajo los protocolos ISO 12107 y ASTM E466. La categoría de fatiga más alta para las vigas H se traduce en una vida de iniciación de grietas hasta 3× más larga bajo rangos de tensión idénticos—crítico para infraestructuras expuestas a ciclos térmicos diarios o vibraciones de maquinaria.

Dónde encaja la viga Z en la jerarquía estructural

Mientras que las vigas I y H dominan el armazón principal, los miembros secundarios ligeros exigen diferentes prioridades de optimización: eficiencia de peso, facilidad de conexión en campo y adaptabilidad a cargas no uniformes. Ahí es donde laviga Z sobresale. Su forma asimétrica proporciona estabilidad torsional incorporada para correas de techo que abarcan 6–12 m entre cerchas—especialmente donde las fuerzas de levantamiento dominan las cargas descendentes.

A diferencia de las secciones laminadas en caliente, las vigas Z conformadas en frío (por ejemplo, grado Q235B o S355) logran tolerancias dimensionales precisas (±1%) y un espesor de recubrimiento galvanizado consistente (≥60 µm). Sus variantes perforadas simplifican el tendido de conductos y reducen el trabajo de perforación en sitio hasta un 40% durante la instalación de columnas mecánicas.

Las aplicaciones abarcan desde talleres de estructuras de acero a gran escala en el sudeste asiático hasta brazos de fabricación ligera en Europa Central—donde los plazos de entrega de 7–15 días y el cumplimiento con CE, SGS e ISO 9001 no son negociables. Con longitudes personalizables (2–12 m) y opciones de espesor de 6–25 mm, laviga Z cierra la brecha entre el rendimiento estructural y la agilidad logística.

Marco de decisión de compra: qué verificar antes de ordenar

Elegir entre vigas I y H no se trata de "cuál es mejor"—se trata de emparejar el comportamiento de la sección con el modo de falla dominante de su proyecto. Use esta lista de verificación de 4 puntos antes de finalizar las especificaciones:

• Confirme el espectro de carga real—no solo las cargas de diseño estáticas—con al menos 3 perfiles de ciclo representativos (por ejemplo, frecuencia de ráfagas de viento, clase de servicio de grúa, amplitud de expansión térmica).
• Solicite informes de prueba de fábrica que muestren el mapeo de tensiones residuales (según ASTM E837 o EN 15305) para pedidos de vigas H—especialmente para proyectos que requieren una vida útil >50 años.
• Valide la tolerancia de planitud del ala: ≤0.3 mm/m para conexiones soldadas versus ≤0.6 mm/m para ensambles atornillados—crítico para la consistencia del par en uniones multiperno.
• Verifique la adhesión del galvanizado (ASTM A123) y el espesor del recubrimiento (ISO 1461) si la exposición a corrosión excede 50 µm/año (por ejemplo, entornos costeros o plantas químicas).

En Hongteng Fengda, cada pedido de acero estructural pasa por una verificación de calidad de 6 etapas—incluyendo pruebas ultrasónicas para laminaciones internas, escaneo dimensional contra modelos CAD y trazabilidad por lote hasta el número de colada y fecha de laminación. Nuestro plazo de entrega estándar es de 2–4 semanas para vigas I y H que cumplen con ASTM/EN, con producción acelerada de 10 días disponible para pedidos repetidos certificados.

Por qué los equipos de proyectos globales eligen Hongteng Fengda

No solo suministramos acero—alineamos el rendimiento estructural con la realidad de las compras. Ya sea que esté evaluando la deflexión de vigas I vs H bajo carga cíclica, especificando vigas Z para una nueva línea de ensamblaje automotriz o abasteciendo acero canal para granjas solares en Medio Oriente, nuestro equipo de ingeniería ofrece:

• Soporte de análisis de elementos finitos (FEA) gratuito para aplicaciones sensibles a la fatiga—utilizando su historial de carga real y condiciones de contorno.
• Informes dimensionales previos al envío con validación por máquina de medición por coordenadas (CMM)—entregados digitalmente en 48 horas posteriores a la inspección.
• Paquetes de certificación de doble estándar (por ejemplo, ASTM + EN) para agilizar el despacho de aduanas y la aceptación regulatoria en mercados de América del Norte y la UE.
• Personalización a nivel OEM—desde placas de montaje cortadas por láser en vigas H hasta soportes de vigas Z prepunzonados—sin penalizaciones por cantidad mínima de pedido.

¿Listo para validar la selección de sección contra su perfil de carga cíclica específico? Contacte a nuestro equipo de ventas técnicas hoy para una revisión estructural sin costo—incluyendo informes de prueba de muestra, confirmación de plazo de entrega y vistas previas de certificación de materiales adaptadas a la siguiente fase de su proyecto.
