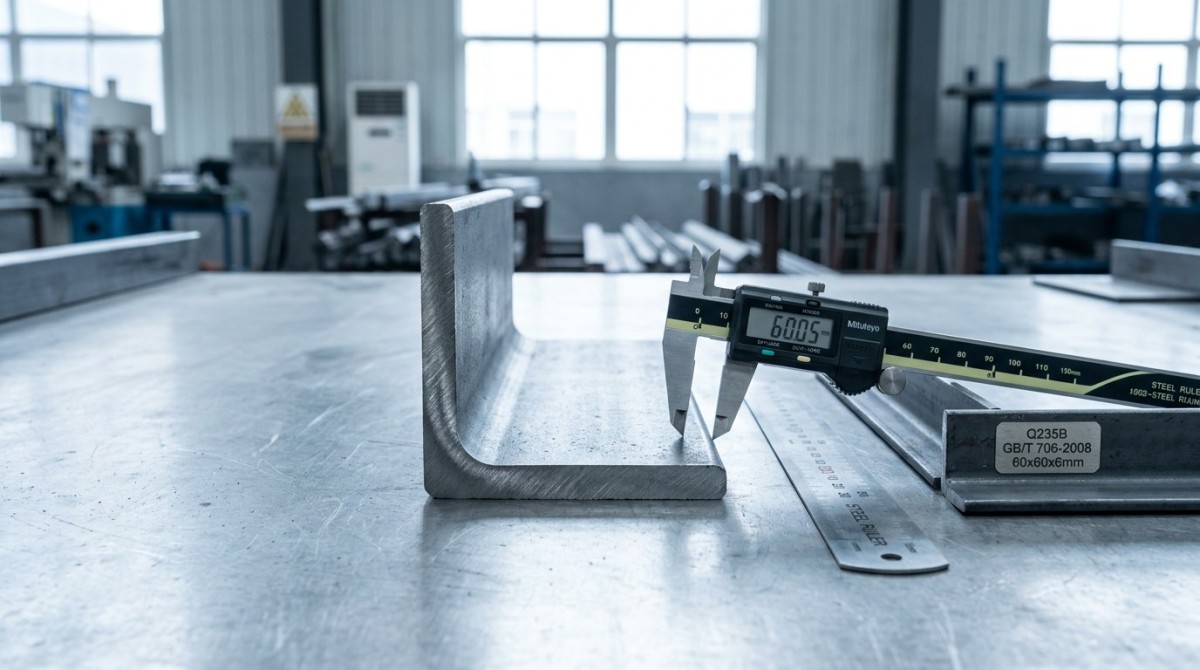

Muchos errores de fabricación y compra comienzan con dimensiones incorrectas del acero angular en L mostradas en dibujos comunes. Para ingenieros, compradores y gerentes de proyecto, incluso pequeños errores de dimensionado pueden afectar el desempeño de carga, la selección de materiales y el costo total. La respuesta práctica es simple: no confíe en un dibujo solo porque parece estándar. Verifique siempre el tamaño de las alas, el espesor, el radio de raíz, la tolerancia de longitud y la norma aplicable antes de la producción o la compra. Esta guía explica dónde fallan los dibujos comunes, cómo verificar las dimensiones correctamente y qué comparar al evaluar costos de materiales relacionados, como la placa de acero para construcción, el costo de la barra de refuerzo de acero y el precio del acero galvanizado.

Por qué los dibujos comunes de acero angular en L causan problemas reales en los proyectos

Quienes buscan dimensiones del acero angular en L normalmente no buscan una definición de libro de texto. Quieren evitar errores que conduzcan a material rechazado, retrabajo, problemas de ajuste, incertidumbre estructural o disputas con proveedores. En la práctica, muchos dibujos simplifican demasiado el acero angular. Pueden mostrar dos alas iguales y una indicación de espesor, pero ignorar detalles críticos que afectan la fabricación y la instalación.

El problema más común es asumir que una forma dibujada coincide con una sección estándar real. En realidad, las dimensiones del acero angular dependen de la norma aplicable, como ASTM, EN, JIS o GB. Dos ángulos que parecen idénticos en un dibujo pueden tener diferentes tolerancias, radios de raíz, masa por metro y geometría de las esquinas. Esa diferencia importa cuando el ángulo debe ajustarse contra placas, puntos de anclaje, conjuntos atornillados o marcos soldados.

Para los equipos de proyecto, el riesgo no es solo técnico. Una suposición incorrecta en la etapa de dibujo puede desencadenar:

• cotizaciones incorrectas de los proveedores,
• sustituciones inesperadas de material,
• retrasos en la fabricación,
• mayor desperdicio y pérdida por corte,
• conflictos en la instalación en obra,
• incumplimientos de calidad o seguridad.

Si el ángulo forma parte de un conjunto portante, incluso una pequeña discrepancia dimensional puede cambiar el comportamiento de la conexión y reducir la confianza durante la inspección.

Qué dimensiones del acero angular en L se muestran con mayor frecuencia de forma incorrecta

Cuando los dibujos presentan errores en el acero angular, el problema normalmente cae en algunos patrones repetidos. Estas son las verificaciones más importantes para la revisión de ingeniería, las compras y el control de fabricación.

1. La longitud del ala se supone, no se especifica claramente

Muchos dibujos etiquetan el acero angular solo con un tamaño general, sin confirmar si se trata de un ángulo de alas iguales o de alas desiguales. Por ejemplo, un equipo puede leer “L50x50x5” mientras otro interpreta un croquis similar como un ángulo genérico de 50 mm. Si la relación entre las alas no está clara, los errores posteriores son muy comunes.

Confirme siempre:

• si la sección es un ángulo igual o desigual,
• ambas dimensiones de las alas,
• si las dimensiones son nominales o dimensiones estándar reales.

2. El espesor se trata como la única dimensión de control

El espesor afecta la resistencia, la soldadura y el peso, pero no cuenta toda la historia. En muchos dibujos, los equipos se centran en el espesor mientras pasan por alto el radio de raíz y la forma de la punta. Esto se convierte en un problema cuando el ángulo debe asentarse al ras contra otro componente o encajar dentro de un conjunto ajustado.

3. Se ignoran el radio de raíz y el radio de la punta

Esta es una de las principales razones por las que las piezas fabricadas no encajan como se esperaba. La esquina interior del acero angular no es un borde perfecto y afilado de 90-degree. Tiene un radio de raíz creado durante el laminado. Si una placa base, cartela, soporte o pieza de respaldo se diseña como si la esquina fuera afilada, puede producirse interferencia.

Eso significa que el dibujo puede parecer correcto, pero la conexión fabricada puede requerir esmerilado, calzado, rediseño o modificación en campo.

4. La ubicación de los orificios se dimensiona desde la superficie de referencia incorrecta

Para conexiones angulares atornilladas, el espaciamiento de los orificios debe tomar como referencia la geometría real del ala y las reglas de distancia al borde. A veces los dibujos dimensionan los orificios desde una esquina exterior idealizada en lugar de una línea de referencia práctica. Esto puede crear acumulación de tolerancias y mala alineación durante el montaje.

5. Se omiten la tolerancia de longitud y la rectitud

Muchos dibujos de compra mencionan el tamaño de la sección pero dicen poco sobre la tolerancia de longitud de corte, la torsión, la curvatura o la rectitud. Para trabajos decorativos o de servicio liviano esto puede ser manejable, pero para conjuntos estructurales o producción automatizada, esta omisión crea disputas de inspección.

6. Incompatibilidad de normas entre el diseño y el abastecimiento

Un ingeniero puede diseñar según una norma mientras que un comprador abastece según otra basada en la disponibilidad del mercado local. Si se produce una sustitución entre normas sin revisión técnica, el ángulo entregado puede diferir en las propiedades de la sección o en el rango de tolerancia permitido.

Cómo verificar correctamente las dimensiones antes de comprar o fabricar

La forma más segura de utilizar acero angular en L es verificarlo en tres niveles: lógica del dibujo, datos de la norma y criterios físicos de aceptación.

Comience con la lógica del dibujo

• Confirme la designación de ángulo igual o desigual.
• Verifique las dimensiones de las alas y el espesor.
• Revise si las posiciones de los orificios, las soldaduras y las piezas de acoplamiento tienen en cuenta los radios.
• Asegúrese de que la orientación de la sección esté clara en el conjunto.

Luego compárelo con la norma aplicable

Pregunte qué norma controla el material: ASTM, EN, JIS o GB. Luego verifique:

• dimensiones nominales,
• tolerancias permitidas,
• peso de la sección,
• propiedades mecánicas,
• requisitos de superficie o recubrimiento.

Este paso es esencial para el abastecimiento global. Un proveedor puede ofrecer un tamaño técnicamente cercano, pero “cercano” no siempre es aceptable para el proyecto.

Por último, defina qué aceptará la inspección

Antes de la confirmación del pedido, establezca puntos de aceptación medibles como:

• tolerancia del tamaño del ala,
• tolerancia de espesor,
• tolerancia de longitud,
• rectitud y torsión,
• condición de la superficie,
• espesor del recubrimiento si está galvanizado.

Esto es especialmente importante para los equipos de compras y los gerentes de calidad, porque muchas disputas no ocurren por mala calidad del acero, sino por criterios de aceptación poco claros.

Qué deben verificar primero los compradores, ingenieros y gerentes de proyecto

A distintos lectores les preocupan riesgos diferentes, pero las prioridades de la primera verificación suelen ser predecibles.

Para ingenieros y evaluadores técnicos

Concéntrese en si el ángulo mostrado en el dibujo refleja la geometría real de la sección y las propiedades reales de la norma. Si el diseño depende de conexiones de ajuste preciso, incluya la holgura del radio de raíz en el detalle.

Para compradores y equipos de compras

No compare cotizaciones solo por precio por tonelada. Confirme la designación exacta de la sección, la norma, la condición del recubrimiento, las expectativas de tolerancia y si se permiten sustituciones. Una cotización más barata puede basarse en una norma diferente o en un control dimensional más laxo.

Para gerentes de proyecto

Preste atención al riesgo del cronograma. Una pequeña incompatibilidad del ángulo puede detener la fabricación o retrasar la instalación en obra. El costo del retrabajo normalmente supera el ahorro de un abastecimiento rápido pero mal controlado.

Para el personal de calidad y seguridad

Verifique que el ángulo entregado coincida tanto con los requisitos estructurales como con las suposiciones dimensionales utilizadas en el conjunto. Si se necesitan ajustes en campo debido a dimensiones incorrectas, la exposición al riesgo de seguridad suele aumentar.

Cómo afectan los errores dimensionales al costo más allá del propio acero angular

Una razón por la que este tema importa tanto es que las dimensiones incorrectas del acero angular en L pueden distorsionar el costo total del proyecto de maneras que no son evidentes en la etapa de cotización.

Por ejemplo, si un detalle del ángulo es incorrecto, los equipos pueden necesitar insertos de placa adicionales, orificios más grandes, metal de soldadura adicional o herrajes de reemplazo. Esto también puede afectar las comparaciones con materiales relacionados. Un gerente de proyecto que evalúa placa de acero para construcción puede asumir que los costos de la placa son el principal factor del presupuesto, mientras que los errores de ajuste relacionados con el ángulo en realidad crean el mayor costo en obra. Del mismo modo, los equipos que comparan el costo de la barra de refuerzo de acero o el precio del acero galvanizado pueden pasar por alto que la ineficiencia de fabricación está consumiendo más dinero que las diferencias en la materia prima.

En proyectos sensibles a la corrosión, la estrategia de recubrimiento añade otra capa. Si el acero angular interactúa con conjuntos de elevación, marinos, de servicios públicos o expuestos, los compradores suelen comparar juntos varios componentes galvanizados. En esos casos, es útil abastecerse de proveedores que puedan explicar claramente las clases de recubrimiento, el control dimensional y el entorno de servicio.

Para aplicaciones relacionadas que involucren entornos de elevación, marinos, mineros, agrícolas, grúas, ferrocarriles, fotovoltaicos o de perforación, los compradores también pueden revisar accesorios resistentes a la corrosión comoCable de acero galvanizado. Las opciones típicas incluyen acabados simple, electrogalvanizado y galvanizado por inmersión en caliente, con diámetros de 1.0 mm a 22 mm y construcciones comunes como 6x7, 6x19 y 8x19S. Donde el nivel de corrosión varía, los grupos de recubrimiento de zinc y el cumplimiento de normas como GB/T 20116-2008, DIN, EIPS, ISO 9001 y ABS pueden formar parte de la misma lógica de revisión de abastecimiento utilizada para los componentes de acero estructural.

Cómo reducir el riesgo de abastecimiento cuando los dibujos están incompletos

Los dibujos incompletos son comunes, especialmente en compras en etapa inicial, consultas de distribuidores o proyectos multinacionales. La mejor respuesta no es adivinar. Es crear una breve lista de aclaraciones técnicas antes de realizar el pedido.

Una lista de verificación práctica incluye:

• tipo de sección: ángulo igual o desigual,
• designación de tamaño completa: ambas alas y espesor,
• grado del material,
• norma aplicable,
• longitud requerida y tolerancia,
• acabado superficial: negro, imprimado o galvanizado,
• áreas críticas de ajuste afectadas por el radio de raíz,
• documentos de inspección y requisitos de ensayo.

Para compradores importadores y distribuidores, este paso también ayuda a alinear la comunicación con fabricantes extranjeros. Un proveedor competente de acero estructural debe poder confirmar el cumplimiento de normas, los detalles de la sección, la capacidad de producción y los límites de personalización antes de que comience la producción.

Una regla simple para leer dibujos de acero angular en L de manera más segura

Si un dibujo de acero angular en L parece demasiado simple, probablemente oculta una decisión que alguien aún no ha tomado. Esa decisión oculta puede implicar la selección de la norma, la holgura del radio, la expectativa de tolerancia o la geometría de la conexión. La regla más segura es esta: nunca apruebe, compre ni fabrique acero angular basándose solo en un símbolo de sección tipo croquis y un tamaño nominal.

En su lugar, verifique las dimensiones reales frente a la aplicación prevista. Para usos rutinarios, eso puede tomar solo unos minutos. Para trabajos estructurales, de exportación o de gran volumen, puede prevenir costosos problemas posteriores.

Conclusión

Los dibujos comunes a menudo muestran incorrectamente las dimensiones del acero angular en L no porque la sección sea complicada, sino porque se omiten los detalles que importan en la producción. Los mayores errores normalmente implican tamaños de ala poco claros, radios de raíz ignorados, tolerancias omitidas e incompatibilidades de normas. Para ingenieros, compradores y gerentes de proyecto, el mejor enfoque es verificar el dibujo con una norma real y definir criterios de inspección antes de hacer el pedido.

Ese único paso mejora el ajuste, reduce el riesgo de abastecimiento, protege el cronograma y hace que las comparaciones de costos sean más significativas entre materiales relacionados y productos galvanizados. Si el objetivo es tener menos sorpresas en la fabricación y las compras, la verificación dimensional no es una revisión menor. Es una de las verificaciones de mayor valor en todo el proceso de compra de acero.
