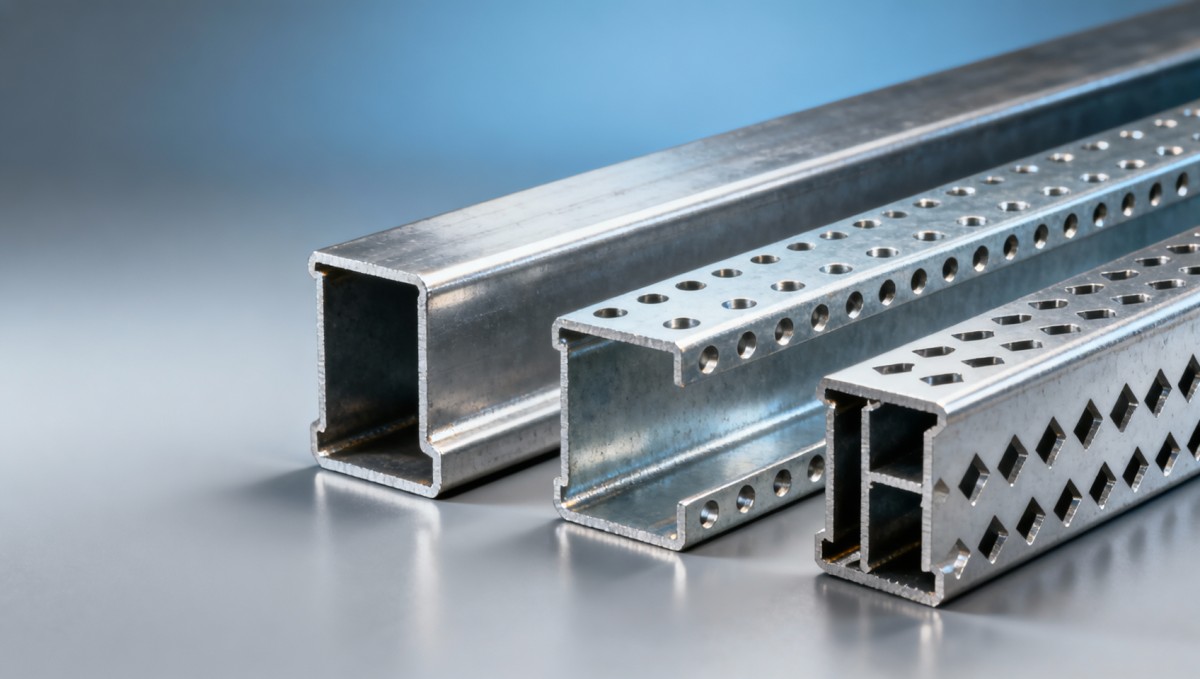

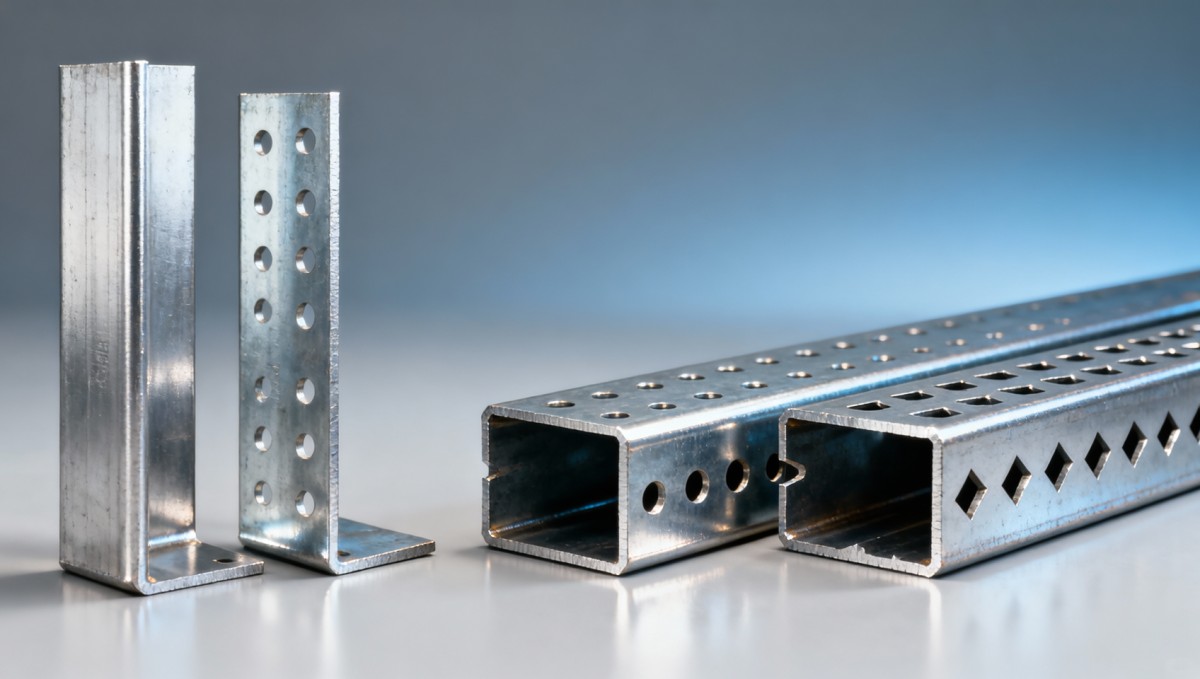

Las barras metálicas en forma de L—especialmente el ángulo A36, el ángulo galvanizado y el ángulo de refuerzo en estructuras de acero—se utilizan ampliamente para enmarcado, refuerzo y transferencia de carga. Pero cuando se añaden agujeros prepunzonados para fijación o alineación, ¿comprometen la rigidez torsional? Este artículo examina el impacto mecánico de los patrones de agujeros en el acero en forma de L, comparando ángulos galvanizados estándar vs. perforados, ángulo de acero ka y ángulo de hierro galvanizado. Como fabricante y exportador líder de acero estructural de China, Hongteng Fengda entrega láminas metálicas en forma de L de ingeniería de precisión y perfiles conformados en frío personalizados—garantizando resistencia conforme a ASTM/EN, resistencia a la corrosión y precisión dimensional para proyectos globales.

Cómo la colocación de agujeros afecta el rendimiento torsional en acero estructural en forma de L

La rigidez torsional—la resistencia de una barra en forma de L a torcerse bajo cargas excéntricas o laterales—está gobernada principalmente por su geometría transversal y continuidad del material. Los agujeros prepunzonados introducen concentraciones de estrés localizadas y reducen la constante torsional efectiva (J), especialmente cuando se alinean a lo largo del centro de corte o cerca de la unión alma-ala. Para secciones en L estándar A36 o EN S235, el análisis de elementos finitos muestra que una sola fila de agujeros de 10 mm de diámetro espaciados a intervalos de 100 mm puede reducir la rigidez torsional en un 8–12% en comparación con secciones macizas—aumentando al 18–22% con patrones escalonados de doble fila cerca de las puntas de las alas.

Las zonas críticas incluyen la región de transición alma-ala y el 25% exterior de cada longitud de pata, donde la restricción al alabeo es más sensible. El equipo de ingeniería de Hongteng Fengda aplica protocolos de soldabilidad y evaluación de torsión conformes a ISO 14731 durante la validación del diseño—asegurando que cada barra en L prepunzonada mantenga ≥92% de la capacidad torsional nominal cuando el diámetro del agujero permanece ≤1/5 del ancho de la pata y la distancia al borde sigue siendo ≥1.5× el diámetro del agujero.

Para aplicaciones de alta precisión como refuerzos de torres de transmisión o marcos de refuerzo sísmico, recomendamos patrones de agujeros cortados con láser o perforados con CNC sobre métodos de prensa—reduciendo el riesgo de microgrietas hasta en un 40% y mejorando la tolerancia posicional a ±0.3 mm. Este nivel de control respalda el cumplimiento de los requisitos del Anexo A4 de ASTM A6/A6M y la Clase de Ejecución EXC3 de EN 1090-2.

Cuándo elegir barras en L prepunzonadas vs. perforadas en campo

Las barras metálicas en forma de L prepunzonadas aceleran la instalación pero requieren un compromiso de diseño anticipado. La perforación en campo ofrece flexibilidad pero añade costo de mano de obra (típicamente $8–15/hora por punto de conexión), aumenta el riesgo de seguridad en el sitio y puede comprometer la integridad del galvanizado si se realiza después del recubrimiento. Nuestros datos de 127 proyectos de construcción en el sudeste asiático y Oriente Medio muestran que los componentes prepunzonados reducen el tiempo total de montaje en un 23–31%, con ahorros promedio de mano de obra de 4.2 horas por tonelada instalada.

Sin embargo, este beneficio disminuye cuando los patrones de agujeros no coinciden con el espaciado de los pernos de anclaje o cuando se necesita retrabajo debido a errores de diseño. Para mitigar esto, Hongteng Fengda proporciona revisión gratuita de patrones de agujeros basada en CAD para todos los pedidos OEM—validando compatibilidad con sistemas de anclaje comunes (ej. Simpson Strong-Tie® SSTB, Hilti HIT-HY 200) y ofreciendo agujeros guía con tolerancia ajustada para tornillos autorroscantes o anclajes de expansión.

La tabla anterior refleja puntos de referencia de rendimiento del mundo real de nuestros registros de garantía de calidad (QAL-2023-Q4). Las opciones prepunzonadas ofrecen mayor consistencia—pero solo cuando se obtienen de fabricantes con líneas integradas de galvanizado y punzonado CNC, como las instalaciones de Hongteng Fengda en Tianjin.

Productos complementarios: por qué el acero redondo galvanizado importa en sistemas integrados

Mientras que las barras en forma de L manejan flexión y torsión, las secciones redondas a menudo sirven como tirantes, cables de retenida o pasadores de pivote en el mismo ensamblaje estructural. Por eso el rendimiento a nivel de sistema depende de la sinergia de materiales—no solo de las especificaciones individuales de los componentes. Acero Redondo Galvanizado con sus tolerancias dimensionales ISO h8/h9 (±0.012 mm para Ø<10 mm, ±0.022 mm para Ø>10 mm) asegura un ajuste preciso en refuerzos de barras en L prepunzonadas e interfaces de soportes.

Su rango de resistencia a la tracción (570–820 MPa) se alinea con los estándares ASTM A108 Grado 1018 y EN 10083-2 C15—haciéndolo adecuado para aplicaciones de carga dinámica como cables de retenida de torres de aerogeneradores o enlaces de mástiles de señalización ferroviaria. El brillo superficial y el espesor uniforme del recubrimiento de zinc (≥85 µm según ASTM A123) respaldan aún más la durabilidad a largo plazo en entornos costeros o industriales.

Suministramos variantes laminadas en caliente y estiradas en frío—con desviación de rectitud controlada a ≤0.3 mm/m y ovalización limitada a la mitad de la tolerancia del diámetro. Esto permite una integración perfecta con sistemas de fijación automatizados utilizados en estructuras prefabricadas de subestaciones y proyectos de infraestructura de telecomunicaciones.

Lista de verificación de compras: qué deben verificar los compradores antes de pedir barras en L prepunzonadas

Para evitar retrabajos costosos o incumplimientos, los equipos de compras deben validar estos cinco parámetros antes de finalizar órdenes de compra:

• Si los patrones de agujeros siguen la Tabla X1 de ASTM A6 o el Anexo B de EN 10056-1 para distancias mínimas al borde y ratios de espaciado;
• Si el galvanizado ocurre antes o después del punzonado—y si las especificaciones de retoque cumplen con los requisitos de ASTM A780;
• Si los informes de prueba de materiales (MTRs) incluyen verificación del módulo torsional, no solo datos de tracción/cedencia;
• Si la inspección dimensional cubre alabeo (máximo permitido: 1.5 mm/m según EN 1090-2);
• Si el embalaje incluye protectores de esquina y película barrera de humedad para envíos marítimos.

Hongteng Fengda proporciona las cinco validaciones como estándar—junto con soporte de inspección de terceros (SGS, BV, TÜV) y acceso digital a MTRs dentro de las 24 horas posteriores al envío. Nuestro ciclo típico de pedido a envío es de 21–28 días para tamaños estándar, con producción urgente disponible para proyectos críticos (reducción de plazo a 12–16 días).

Por qué los compradores globales confían en Hongteng Fengda para acero estructural de precisión

Como fabricante y exportador de acero estructural de China, Hongteng Fengda cierra la brecha entre eficiencia de costos e integridad de ingeniería sin compromisos. Operamos dos instalaciones totalmente integradas—una dedicada a la producción de ángulos y canales laminados en caliente, la otra enfocada en perfiles conformados en frío y prepunzonados—con líneas de galvanizado sincronizadas conformes a ISO 1461 y ASTM A123.

Nuestros clientes—desde contratistas EPC de Nivel 1 en Arabia Saudita hasta agencias de infraestructura municipal en Canadá—confían en nosotros por tres ventajas principales: (1) Revisiones de diseño para fabricabilidad sin costo; (2) Certificación dual (ASTM + EN) sin recargo adicional; y (3) Seguimiento logístico en tiempo real con ventanas de entrega garantizadas (±2 días).

¿Listo para optimizar su próxima compra de acero estructural? Contáctenos hoy para una consulta técnica gratuita—incluyendo optimización de patrones de agujeros, verificación de capacidad torsional y soporte personalizado de integración de Acero Redondo Galvanizado.
