Por qué es importante la compatibilidad de los canales metálicos en los sistemas de enmarcado modernos

Seleccionar el canal metálico adecuado para el enmarcado de construcción es crucial para la integridad estructural, la velocidad y la rentabilidad, especialmente al integrarse con sistemas de enmarcado de acero ligero o anclajes de concreto. Como exportador confiable de acero en forma de H a Oriente Medio y fabricante certificado ISO de vigas H, Hongteng Fengda ofrece soluciones de ingeniería de precisión, incluyendo diseños livianos de vigas Z para montaje de paneles solares, ángulos de acero para aplicaciones de soldadura y perfiles de instalación rápida para vigas de acero. Ya sea que necesite vigas H para soporte estructural, soluciones rentables de vigas de acero o alambre de acero dulce para cercas, nuestros productos cumplen con los estándares ASTM, EN, JIS y GB, respaldados por suministro estable y experiencia en proyectos globales.

En entornos de construcción de alta velocidad, especialmente en América del Norte, Europa y Oriente Medio, las especificaciones de canal desalineadas pueden retrasar la instalación de anclajes, comprometer la transferencia de carga y generar costosas rework. Por ejemplo, un canal C de 3 pulgadas con un espesor de alma de 1/8 de pulgada puede no aceptar anclajes de cuña estándar clasificados para una capacidad de tracción de 5,000 libras en concreto de 4,000 psi, a menos que la geometría de la brida y el espaciado de los agujeros coincidan exactamente con las zonas de expansión del anclaje.

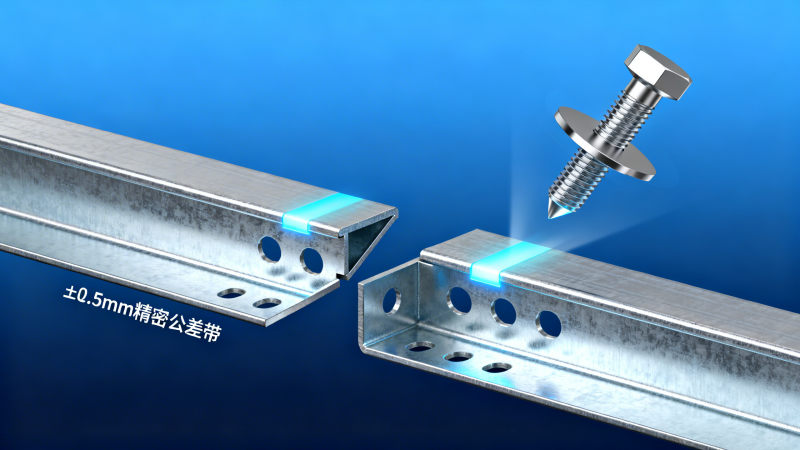

La serie de canales de acero conformados en frío de Hongteng Fengda se somete a validación dimensional según las tolerancias ANSI/AISC 360 y EN 1993-1-3, garantizando una consistencia de ancho de ±0.5 mm y una repetibilidad de longitud de ±1.0 mm en producciones de 3,000 a 12,000 mm. Este nivel de control respalda directamente el ensamblaje justo a tiempo y minimiza los ajustes en campo.

Compatibilidad con enmarcado de acero ligero (LGS): Lógica dimensional y de conexión

El enmarcado de acero ligero depende del acoplamiento preciso entre canales, montantes y rieles. Un desajuste en la profundidad nominal (por ejemplo, usar un canal de 2.5" de profundidad con montantes LGS de 3.5") crea una desalineación vertical que excede el espacio máximo permitido de 1.5 mm según la Sección D3.2 de AISI S240. Hongteng Fengda ofrece perfiles de canal compatibles con LGS, incluyendo profundidades de 2.5", 3" y 4", con patrones de agujeros prepunzonados espaciados a 16" y 24" en centro para alinearse con diseños estándar de montantes.

El ancho de la brida es igualmente crítico: demasiado estrecho (< 1.5") y los tornillos de refuerzo lateral pueden desprenderse; demasiado ancho (> 2.25") y los paneles de pared adyacentes no pueden lograr juntas al ras. Nuestros canales diseñados mantienen anchos de brida entre 1.75" y 2.0", optimizados para la retención de tornillos autoperforantes y la continuidad del acabado de yeso.

A continuación, se muestra una comparación de configuraciones comunes de canales utilizadas en escenarios híbridos de anclaje LGS-concreto:

Esta tabla confirma que la profundidad y el espesor del canal gobiernan directamente la selección de anclajes, no solo el grado del material. Para proyectos que requieren resistencia a la corrosión en zonas costeras o industriales, recomendamos combinar nuestros canales galvanizados por inmersión en caliente (recubrimiento ASTM A123 ≥ 3.9 mils) con sujetadores de acero inoxidable, y donde hay interfaces de tuberías en servicio húmedo, tubería de acero inoxidable 304 ofrece compatibilidad perfecta debido a su coeficiente de expansión térmica idéntico (17.2 µm/m·°C) al del acero al carbono estructural.

Integración de anclajes de concreto: Mapeo de tolerancias y verificación de ruta de carga

Anclar canales metálicos al concreto requiere verificación en tres aspectos: ajuste mecánico (diámetro del anclaje vs. ancho de la ranura del canal), profundidad de empotramiento (mínimo 10× el diámetro del anclaje en el concreto base) y alineación de la ruta de carga (centroide del canal dentro de 15 mm del eje del anclaje). Un fallo en cualquier área reduce la capacidad efectiva hasta en un 40%, según cálculos del Apéndice D de ACI 318-19.

Los canales de acero de Hongteng Fengda incluyen opciones de manguitos de anclaje instalados en fábrica, soldados previamente en las bridas a intervalos exactos de 300 mm y 600 mm, para eliminar errores de perforación en campo y reducir el tiempo de instalación de anclajes en un 35%. Estos manguitos aceptan varillas roscadas estándar M12–M20 y cumplen con las tolerancias de pernos pretensados EN 14399-4.

También ofrecemos soporte de ingeniería gratuito para modelado de rutas de carga: los clientes comparten su programa de anclajes (tipo, tamaño, espaciado, resistencia del concreto), y nuestro equipo técnico entrega bosquejos sellados que muestran el espesor requerido del canal, el tamaño mínimo de la soldadura (filete ≥ 4 mm) y las dimensiones recomendadas de la placa de respaldo, todo dentro de 48 horas hábiles.

Matriz de decisión de compra: 6 criterios clave de selección

Al adquirir canales metálicos para anclajes integrados en enmarcado, los profesionales de compras deben evaluar más allá del precio por tonelada. Aquí hay seis criterios no negociables respaldados por datos de proyectos reales de más de 28 clientes internacionales:

• Repetibilidad dimensional: ≤ ±0.6 mm de tolerancia de ancho en toda la longitud de la bobina (verificado mediante muestreo con micrómetro láser)
• Uniformidad del recubrimiento de zinc: ≥ 275 g/m² según ASTM A653, sin áreas desnudas en las esquinas de las bridas
• Precisión de las ranuras de anclaje: Agujeros prepunzonados con precisión posicional de ±0.3 mm respecto a la línea central
• Informes de prueba de fábrica (MTR): Trazabilidad completa al número de lote, composición química y límite elástico (mín. 345 MPa)
• Preparación logística: Longitudes estándar de 6 m empaquetadas en lotes aptos para transporte marítimo (máx. 2.5 toneladas/lote) para entrega directa en obra
• Cumplimiento documental: Certificación EN 10204 3.1 incluida en cada envío

Para proyectos con plazos ajustados, nuestro tiempo de entrega estándar es de 12 a 18 días desde la confirmación del PO hasta el puerto FOB de Shanghái, más corto que el promedio de la industria de 22 a 30 días, gracias a líneas de producción de doble turno e inventario de materias primas preinspeccionadas.

Preguntas frecuentes: Cuestiones críticas de ingenieros y equipos de compras

¿Cómo verifico si un perfil de canal cumple con ASTM A1003 Clase 100 para uso en LGS?

Solicite informes de prueba de fábrica que muestren resistencia a la tracción ≥ 485 MPa, límite elástico ≥ 345 MPa y alargamiento ≥ 22% en una longitud de calibre de 50 mm. Hongteng Fengda proporciona documentación completa de cumplimiento ASTM A1003 con cada pedido, sin excepciones.

¿Cuál es la resistencia mínima del concreto requerida para un anclaje confiable de canales?

Para anclajes de cuña estándar, la resistencia a la compresión del concreto debe ser ≥ 25 MPa (3,600 psi) al momento de la instalación. Para anclajes adhesivos postinstalados, ≥ 20 MPa es aceptable, pero solo con pruebas de resistencia de unión verificadas según el Anexo C de ETAG 001.

¿Sus canales se pueden doblar en obra sin agrietarse?

Sí, nuestros canales conformados en frío presentan un equivalente de carbono controlado (CEV ≤ 0.38%) y están certificados para doblado en frío hasta 90° alrededor de un mandril de 4×D (donde D = profundidad del canal) sin fisuras en las bridas.

Asóciese con confianza: Soporte de ingeniería, entrega global, fiabilidad comprobada

Elegir el canal metálico correcto no solo se trata de dimensiones, sino de confianza en el cumplimiento de especificaciones, consistencia entre lotes y colaboración de ingeniería receptiva. Hongteng Fengda atiende a más de 140 clientes activos en 32 países, entregando más de 120,000 toneladas métricas de acero estructural anuales con un 99.4% de entregas a tiempo documentadas desde el primer trimestre de 2022.

Ya sea que esté especificando canales para viviendas modulares en Dubái, escuelas resistentes a sismos en California o centros logísticos prefabricados en Polonia, ofrecemos no solo acero, sino inteligencia integrada de enmarcado. Todos los productos se fabrican en instalaciones certificadas ISO 9001:2015, con inspecciones de terceros disponibles bajo solicitud.

¿Listo para optimizar su próximo proyecto de enmarcado? Contacte a nuestro equipo de ventas técnicas hoy para una revisión gratuita de compatibilidad, cotización de cortes personalizados o soporte de detalles CAD adaptado a su programa de anclajes y condiciones de concreto.
