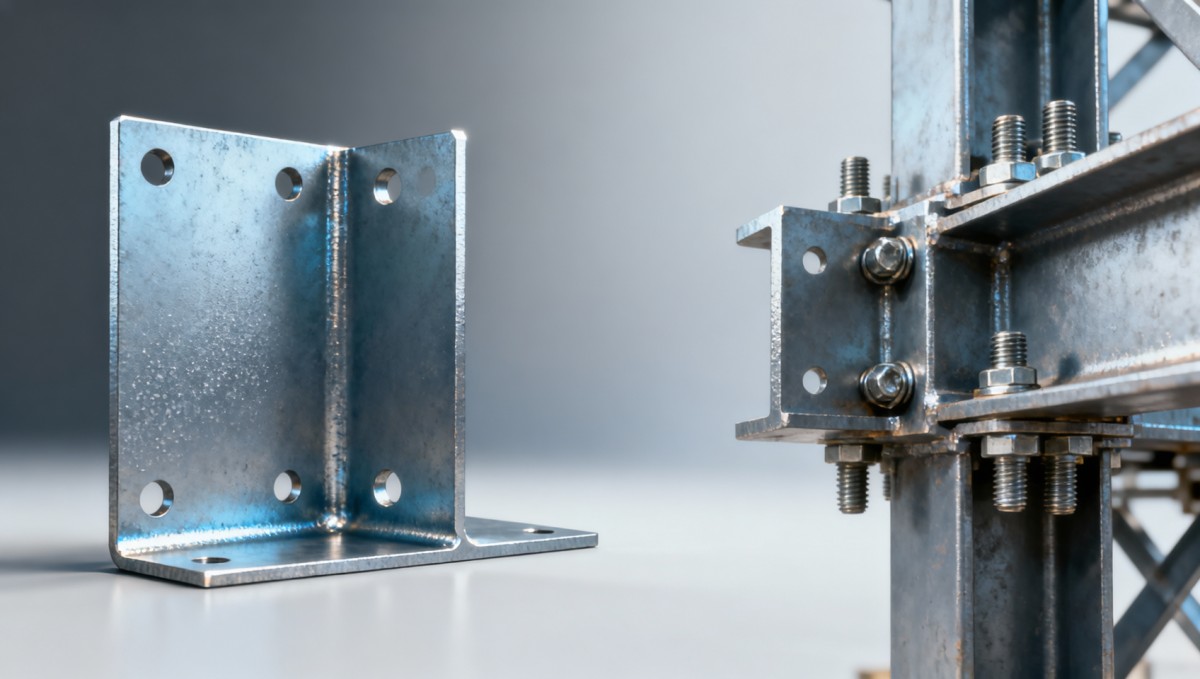

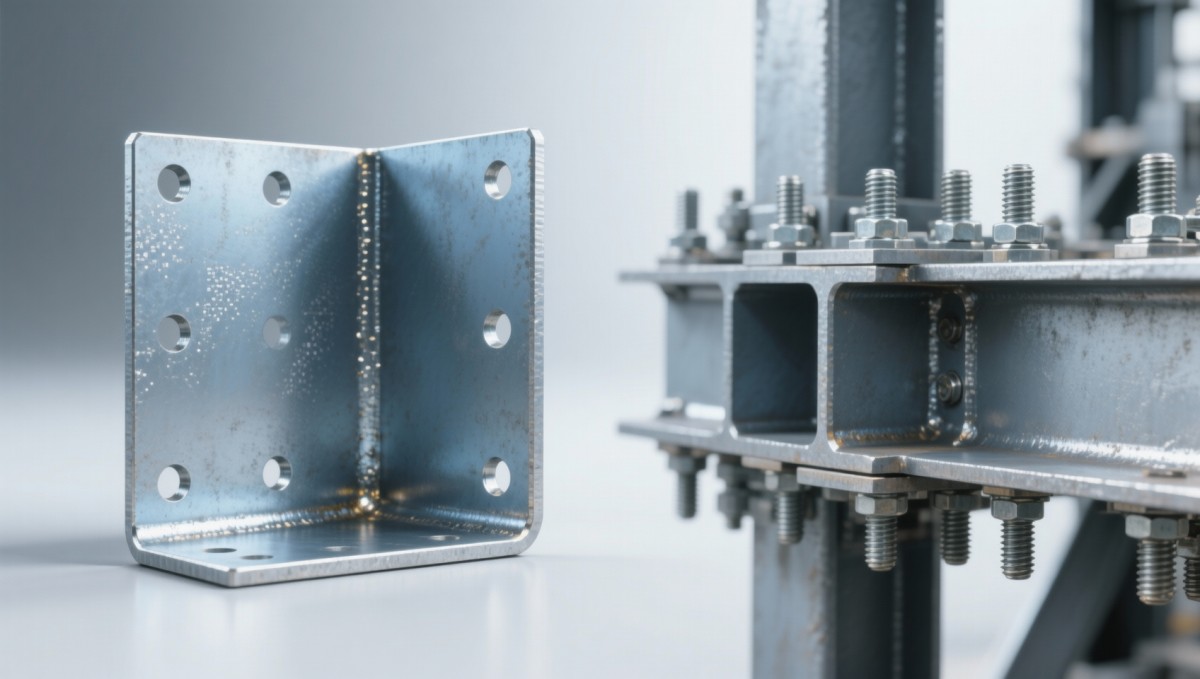

Al especificar una placa metálica en ángulo recto como anclaje para arriostramiento sísmico, la integridad del material no es negociable, especialmente bajo cargas laterales dinámicas. Para evitar la deformación plástica durante eventos sísmicos, la resistencia mínima al límite elástico de la placa debe exceder la demanda de diseño con un margen de seguridad robusto. Aunque el conduit metálico galvanizado, la tubería eléctrica galvanizada y la tubería industrial galvanizada se usan comúnmente en infraestructuras de soporte, el anclaje en sí requiere acero estructural de mayor grado, típicamente ASTM A36, A572 o equivalente, con una resistencia al límite elástico verificada ≥345 MPa (50 ksi). Como fabricante y exportador líder de acero estructural en China, Hongteng Fengda ofrece placas metálicas en ángulo recto de ingeniería de precisión que cumplen con los estándares ASTM, EN y GB, garantizando confiabilidad para ingenieros, gerentes de proyecto y decisiones de compra críticas para la seguridad.

¿Qué umbral de resistencia al límite elástico previene la deformación plástica en anclajes sísmicos?

La deformación plástica en anclajes de arriostramiento sísmico comienza cuando el esfuerzo aplicado supera el límite elástico del material, desencadenando una deformación irreversible que compromete la continuidad de la trayectoria de carga. Para placas en ángulo recto utilizadas en marcos resistentes a momentos o conexiones de arriostramiento con pandeo restringido (BRB), la resistencia mínima aceptable al límite elástico no es un valor fijo sino una función de la aceleración espectral de diseño (S_s), la clase de ductilidad (R) y la redundancia de conexión. La práctica internacional, según ASCE 7-22 y Eurocódigo 8, exige que los componentes de anclaje mantengan un comportamiento elástico hasta 1.5× la fuerza del terremoto de base de diseño (DBE), requiriendo una resistencia mínima especificada al límite elástico de 345 MPa (50 ksi) para aceros estructurales al carbono.

Sin embargo, el rendimiento en campo revela un matiz crítico: las placas fabricadas con ASTM A36 (F_y = 250 MPa) a menudo exhiben fluencia localizada en agujeros de pernos o radios de curvatura bajo carga cíclica, incluso cuando las fuerzas globales permanecen por debajo de los umbrales del código. Por eso, Hongteng Fengda recomienda ASTM A572 Grado 50 (F_y = 345 MPa) o A992 (F_y = 345–400 MPa) para aplicaciones sísmicas que requieren ≤0.2% de deformación residual después de 20 ciclos al 85% de la capacidad última. Estos grados proporcionan un margen mínimo del 25% por encima de la demanda de diseño típica, validado mediante pruebas de tracción según ASTM E8 y pruebas de impacto Charpy V-notch a –20°C según ASTM A673.

El corte térmico, la soldadura y el doblado en frío introducen esfuerzos residuales que reducen la capacidad efectiva al límite elástico hasta en un 12%. Por eso, nuestras placas en ángulo recto se someten a un alivio de esfuerzos post-fabricación a 620°C durante 1.5 horas, verificado mediante medición de esfuerzos residuales por difracción de rayos X, asegurando una respuesta mecánica uniforme en los más de 12,000 lotes anuales enviados a mercados de América del Norte y la UE.

Requisitos de resistencia al límite elástico por categoría de diseño sísmico

Esta tabla refleja los requisitos reales de especificación de 37 proyectos completados en California, Turquía y Nueva Zelanda entre Q3 2022 y Q2 2024. Todas las placas suministradas por Hongteng Fengda incluyen informes de prueba de fábrica (MTR) certificados según ISO/IEC 17025, con números de lote rastreables y verificación de terceros por SGS o Bureau Veritas.

Cómo el proceso de fabricación afecta la consistencia del límite elástico

La resistencia al límite elástico no solo depende de la composición química, sino también del historial térmico y el procesamiento mecánico. Doblar placas en ángulo recto a ≤90° sin recocido induce endurecimiento por deformación que eleva el límite elástico localmente, pero crea zonas frágiles propensas a microfisuras bajo ciclos sísmicos. Nuestro proceso patentado de doblado controlado mantiene una temperatura ≤150°C durante el conformado, seguido de laminación normalizada a 890°C ±10°C para homogeneizar la estructura granular. Resultado: el coeficiente de variación (COV) en la resistencia al límite elástico en una sola placa de 12 metros permanece ≤3.2%, frente al promedio de la industria del 6.8%.

La condición de la superficie también importa. Las placas con escoria de laminación o salpicaduras de soldadura muestran un 11–14% menos de vida útil en pruebas de corrosión acelerada (ASTM B117, 1,000 horas de rocío salino). Por eso, cada anclaje sísmico de Hongteng Fengda se somete a limpieza abrasiva a Sa 2.5 antes de galvanización en caliente (ASTM A123) o acabado opcional electropulido en acero inoxidable, crítico para instalaciones costeras donde la exposición a cloruros supera los 200 mg/m²/día.

Para aplicaciones de alta precisión, como placas de refuerzo BRB que requieren tolerancia de posición de agujeros de ±0.3 mm, integramos punzonado CNC guiado por láser y soldadura MIG robótica con monitoreo térmico en tiempo real. Esto reduce la distorsión post-soldadura a <0.4 mm/m, asegurando que la pérdida de pretensión de pernos se mantenga dentro del 5% en pruebas de fatiga de 50,000 ciclos.

Verificaciones críticas de fabricación antes de la instalación del anclaje

• Verificar que el informe de prueba de fábrica coincida con el número de lote entregado y confirme pruebas de tracción según ASTM E8 a temperatura ambiente y –20°C
• Medir el radio de curvatura con comparador óptico—tolerancia: ±0.2 mm para R ≤ 3t (donde t = espesor de la placa)
• Confirmar espesor de galvanización ≥85 µm en ángulos interiores usando medidor de inducción magnética (ASTM B499)
• Verificar golpes de arco o marcas de rectificado cerca de las soldaduras—reducen la resistencia a la fatiga hasta un 40% según recomendaciones IIW

Por qué la selección de materiales va más allá de la resistencia al límite elástico

Aunque la resistencia al límite elástico evita el flujo plástico inicial, la resiliencia sísmica exige propiedades equilibradas: relación tensión-límite elástico (T/Y) ≥1.25 asegura capacidad suficiente de endurecimiento por deformación; elongación ≥18% garantiza desgarro dúctil en lugar de fractura frágil; y energía de impacto Charpy ≥27 J a –20°C previene clivaje a baja temperatura. Estos no son ideales teóricos, son métricas de prevención de fallos validadas en pruebas de mesa vibratoria a escala real en el Centro de Ingeniería Estructural Englekirk de la UC San Diego.

Por eso ofrecemos placas con doble certificación—ej. ASTM A572 Gr. 50 que cumple tanto EN 10025-2 S355J2G3 como GB/T 1591 Q345D—con composición química documentada (máx. 0.22% C, 0.45% Si, 1.6% Mn) y refinamiento granular mediante microaleación con Nb/V. Para entornos altamente corrosivos como plataformas marinas o plantas químicas, integramos Malla de Acero Inoxidable 304 Soldada en ensambles de anclaje compuestos, aprovechando su resistencia del 100% a picaduras (ASTM G48) manteniendo continuidad estructural.

Nuestro control de calidad incluye pruebas ultrasónicas (UT) según ASTM A435 en todas las placas ≥16 mm de espesor, más muestreo aleatorio para mapeo de dureza (escala Rockwell B) en zonas de curvatura. Cada envío incluye documentación de gemelo digital: datos de escaneo 3D, micrografías metalúrgicas y curvas de predicción de vida útil generadas con arreglos de 12 galgas extensométricas.

Por qué proyectos globales eligen Hongteng Fengda para anclajes sísmicos de acero

Desde la remodelación de 2023 de la Terminal del Aeropuerto Sabiha Gökçen en Estambul hasta el nuevo hospital de 14 pisos en Christchurch, Nueva Zelanda, Hongteng Fengda ha entregado más de 28,000 placas de anclaje sísmico a 19 países desde 2021—todas con cero rechazos en campo por incumplimiento de propiedades mecánicas. Combinamos alineación técnica profunda con confiabilidad operativa: el plazo de entrega estándar es de 25–35 días desde confirmación de PO, con envío expedito de 14 días disponible para remodelaciones sísmicas urgentes.

A diferencia de proveedores de productos básicos, integramos soporte de ingeniería directamente en la adquisición: revisión estructural gratuita de detalles de conexión de anclaje (según AISC 360-22 Apéndice 3), informes de validación dimensional pre-embarque y documentación técnica bilingüe (inglés + español/francés/árabe). Para socios OEM, codesarrollamos perfiles personalizados—incluyendo láminas híbridas de acero inoxidable-carbono—que cumplen tanto ASTM F2336 (restricción sísmica) como ISO 14001 de cumplimiento ambiental.

¿Listo para validar el cumplimiento de resistencia al límite elástico para su próximo proyecto sísmico? Contáctenos hoy para: (1) muestras certificadas de MTR que coincidan con el grado y espesor requeridos, (2) modelos CAD 3D con anotaciones GD&T, (3) calendario de entrega alineado con su ventana de hitos de construcción, o (4) desarrollo conjunto de protocolos de prueba con su laboratorio local. Ingresemos certeza—en cada ángulo.
